CD4026B Data-blad Gids: Pinout, Spesifikasies, & Werkingsbeginsel

Tyd: 2026/06/7

Blaai: 194

Die CD4026B is 'n nuttige CMOS teller IC vir kringe wat pulse moet tel en getalle op 'n 7-segment vertoon moet wys. In plaas daarvan om 'n aparte teller IC en 'n aparte vertoon dekoder te gebruik, kombineer die CD4026B albei funksies in een toestel. Hierdie artikel verduidelik die CD4026B pinout, interne werking, elektriese spesifikasies, vertoon verbintenis, twee-cijfer teller kring, en meer.

Katalogus

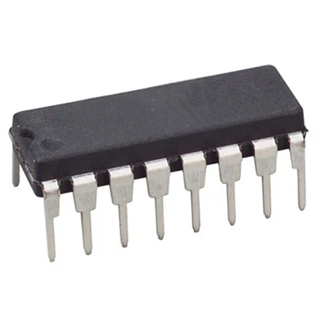

CD4026B

CD4026B Oorsig

Die CD4026B is 'n CMOS dekade teller met 'n ingeboude 7-segment vertoon dekoder. Dit tel klok pulse van 0 tot 9 en omskakel die interne Johnson teller uitvoer in seine wat een numeriese vertoon syfer kan dryf.

Die IC sluit algemene kontrole pinge in soos KLOK, HERSTEL, en KLOK INHIBISIE. 'n Hoë HERSTEL sein skoon die teller na nul, terwyl die KLOK INHIBISIE pin kan tel stop sonder om die huidige waarde te skoon te maak. Die CD4026B bied ook DRA UIT, sewe gedecodeerde segment uitvoer a–g, VERTONING AKTIVEER, en 'n ongebroke C-segment uitvoer. Sy lae krag verbruik en verminderde eksterne komponente tel maak dit prakties vir eenvoudige numeriese vertoon kringe.

As jy belangstel om die CD4026B aan te koop, voel vry om ons te kontak vir pryse en beskikbaarheid.

Bestelinligting IC

Bestelbare Toestel
Status
Pakket Tipe
Pakket Teken
Pinge
Pakket Qty
Eco Plan
Lei/Bal Afwerking
MSL Piekt temperatuur
Werking Temperatuur (°C)
CD4026BE
ACTIEWE
PDIP
N
16
25
Pb-vry (RoHS)
CU NIPDAU
N/V vir Pkg Tipe
-55 tot 125
CD4026BEE4
ACTIEWE
PDIP
N
16
25
Pb-vry (RoHS)
CU NIPDAU
N/V vir Pkg Tipe
-55 tot 125
CD4026BNSR
ACTIEWE
SO
NS
16
2000
Groen (RoHS & geen Sb/Br)
CU NIPDAU
Vlak-1-260C-ONBEPERK
-55 tot 125
CD4026BPW
ACTIEWE
TSSOP
PW
16
90
Groen (RoHS & geen Sb/Br)
CU NIPDAU
Vlak-1-260C-ONBEP
-55 tot 125
CD4026BPWE4
ACTIEF
TSSOP
PW
16
90
Groen (RoHS & geen Sb/Br)
CU NIPDAU
Vlak-1-260C-ONBEP
-55 tot 125
CD4026BPWR
ACTIEF
TSSOP
PW
16
2000
Groen (RoHS & geen Sb/Br)
CU NIPDAU
Vlak-1-260C-ONBEP
-55 tot 125
CD4033BE
ACTIEF
PDIP
N
16
25
Pb-vry (RoHS)
CU NIPDAU
N/V vir Pkg Tipe
-55 tot 125
CD4033BEE4
ACTIEF
PDIP
N
16
25
Pb-vry (RoHS)
CU NIPDAU
N/V vir Pkg Tipe
-55 tot 125
CD4033BPW
ACTIEF
TSSOP
PW
16
90
Groen (RoHS & geen Sb/Br)
CU NIPDAU
Vlak-1-260C-ONBEP
-55 tot 125

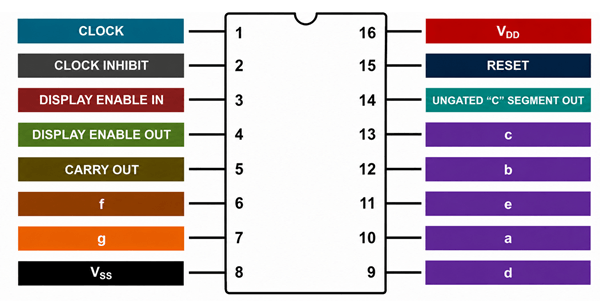

CD4026B Pin Konfigurasie en Pin Funksies

CD4026B Pin Configuration and Pin Functions
Pen Nommer
Pen Naam
Funksie
1
KLOK (CLK)
Ontvang klokpulsa wat die teller van 0 tot 9 vooruitbring. Die telling verhoog op elke positiewe klok oorgang.
2
KLOK INHIBISIE
Stel tel in of uit. 'n LAAG sein laat klokpulsa toe om die teller te bereik, terwyl 'n HOOG sein tel stop.
3
WEERGEE ENABLE IN
Beheer die uitvoer werking van die weergwe. Gebruiken om die 7-segment weergwe uitvoer in te skakel of te verberg.
4
WEERGEE ENABLE UIT
Bied 'n weergwe in staat sein vir die aaneenschakeling van verskeie CD4026B IC's in multi-syfer weergwe stelsels.
5
DRAAG UIT
Genereer 'n uitsetpulsa nadat die teller een volle dekade (0–9) voltooi het. Gebruiken vir die aaneenschakeling van addisionele tellers.
6
f SEGMENT UITSET
Aandrywing segment f van 'n gemeenskaplike katode 7-segment weergwe.
7
g SEGMENT UITSET
Aandrywing segment g van 'n gemeenskaplike katode 7-segment weergwe.
8
VSS
Aardverbinding (0 V verwysing) vir die IC.
9
d SEGMENT UITSET
Aandrywing segment d van 'n gemeenskaplike katode 7-segment weergwe.
10
a SEGMENT UITSET
Aandrywing segment a van 'n gemeenskaplike katode 7-segment weergwe.
11
e SEGMENT UITSET
Aandrywing segment e van 'n gemeenskaplike katode 7-segment weergwe.
12
b SEGMENT UITSET
Aandrywing segment b van 'n gemeenskaplike katode 7-segment weergwe.
13
c SEGMENT UITSET
Aandrywing segment c van 'n gemeenskaplike katode 7-segment weergwe.
14
ONGEGEVENDE "c" SEGMENT UIT
Bied 'n direkte segment c uitset wat nie deur die weergwe in staat beheer logika geraak word nie.
15
HERSTEL
Stel die teller terug na nul en werk die weergwe op om syfer 0 te toon.
16
VDD
Positiewe kragtoevoer inset vir die IC. Tipiese werkspanning wissel van 3 V tot 15 V.

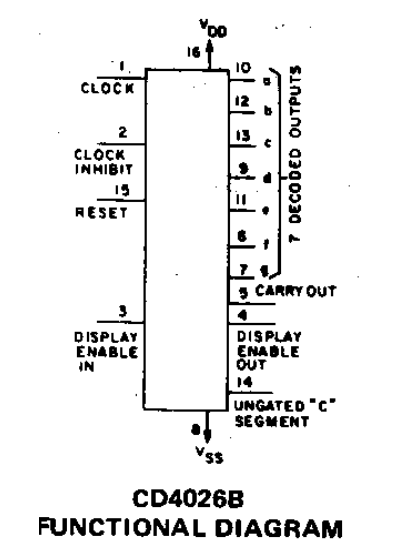

CD4026B Interne Bedryfsdiagram

 CD4026B Functional Diagram

CD4026B Funkasionele Diagram

Soos getoon in die funksionele diagram, kombineer die CD4026B 'n dekade teller en 'n 7-segment weergwe drywer in 'n enkele geïntegreerde stroombreek. Die KLOK inset ontvang pulsa wat die telling van 0 tot 9 vooruitbring, terwyl die HERSTEL inset die teller terug na nul terugbring wanneer 'n logika HOOG sein toegepas word. Die KLOK INHIBISIE inset kan tydelik tel stop sonder om die vertoonde nom mer te vee. Na die verwerking van elke klok pul, stuur die interne teller die telling waarde na die dekodeer afdeling, wat die toepaslike segment uitvoer (a–g) aktiveer om die ooreenstemmende syfer op 'n gemeenskaplike katode 7-segment weergwe te vertoon. Die diagram toon ook die DRAAG UIT uitvoer, wat 'n pulsa genereer na elke tien tellings en gebruik word vir die aaneenschakeling van addisionele CD4026B toestelle in multi-syfer weergwe stelsels. Ander kontroleseine, insluitend WEERGEE ENABLE IN, WEERGEE ENABLE UIT, en die ONGEGEVENDE "C" SEGMENT uitset, bied addisionele weergwe beheer funksies.

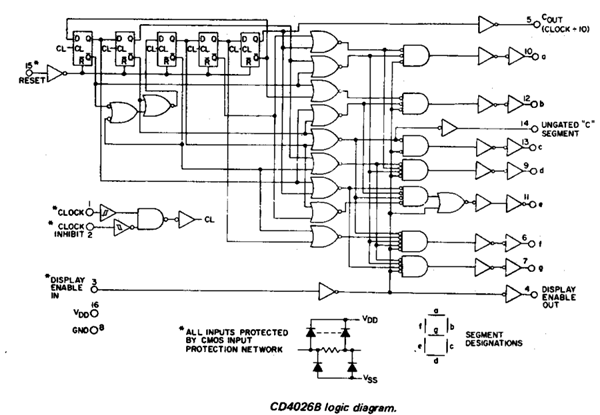

 CD4026B Logic Diagram

CD4026B Logika Diagram

Die logika-diagram verstrek 'n gedetailleerde uitsig van die interne kring wat die CD4026B toelaat om tel en vertoon-dekodeer funksies uit te voer. Soos in die diagram getoon, bevat die toestel 'n vyf-fase Johnson teller wat gevorm word deur onderling verbindde flip-flops wat 'n reeks van tien unieke telstate genereer. Hierdie telstate word verwerk deur 'n netwerk van logika poorte wat die teller-uitvoere in die korrekte segmentbeheer seine vir die 7-segment vertoon dekodeer. Die diagram illustreer ook hoe die CLOCK, CLOCK INHIBIT, en RESET seine met die teller fases interaksie het om die tel operasie te beheer. Die logika kring genereer die sewe gedecodeerde uitvoere (a–g) sowel as die CARRY OUT sein wat gebruik word vir die kaskade van tellers. Hierdie interne argitektuur elimineer die behoefte aan 'n aparte BCD dekodeerder, wat die CD4026B in staat stel om 'n vertoon direk aan te dryf terwyl dit 'n relatief eenvoudige eksterne kring behou.

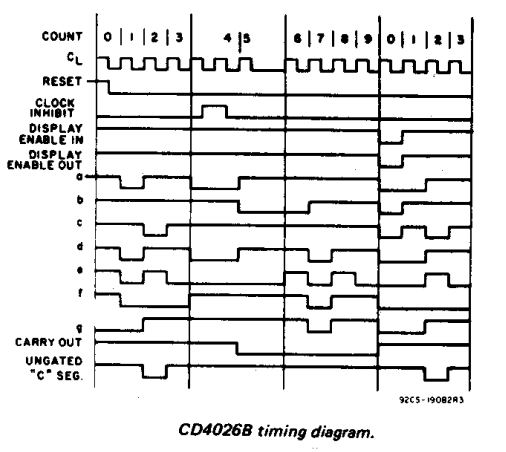

CD4026B Timing Diagram

CD4026B Tydsdiagram

Die tydsdiagram illustreer hoe die CD4026B op klokpulse reageer en hoe sy uitvoere oor tyd verander. Soos in die diagram getoon, beweeg die teller een tel op elke positiewe oorgang van die CLOCK sein, wat die vertoonde waarde laat voortgaan van 0 tot 9 voordat dit weer na 0 terugkeer. Die golfvorm demonstreer ook die effek van die RESET invoer, wat die teller onmiddellik skoonmaak en die vertoon dwing om terug te keer na nul. Wanneer die CLOCK INHIBIT sein aktief word, word inkomende klokpulse geïgnoreer en bly die vertoonde waarde onveranderd. Die tydsdiagram toon verder die werking van DISPLAY ENABLE IN en DISPLAY ENABLE OUT, wat beheer of die gedecodeerde segment uitvoere sigbaar is op die vertoon. Die segment uitvoer golfvorms (a–g) verander volgens die huidige tel waarde, wat die korrekte syferpatrone op die 7-segment vertoon produseer. Daarbenewens genereer die CARRY OUT golfvorm een pulso vir elke volledige tel siklus, wat toelaat dat verskeie CD4026B toestelle gesinchroniseer kan word in multi-syfer teller toepassings.

CD4026B Elektrisiteits Spesifikasies

Parameter
Spesifikasie
Voorraad Spanning (VDD)
3 V tot 15 V
Aanbevole Bedryfs Spanning
5 V tot 10 V
Voorraad Huidigheid
Tipies minder as 1 µA (staties)
Klok Invoer Tipe
Positiewe rand getrigger
Maksimum Klok Frekwensie
Tot ongeveer 6 MHz by 10 V
Tel Bereik
0 tot 9
Uitvoer Tipe
Gedecodeerde 7-segment uitvoere (a–g)
Uitvoer Aandrywing Vermoë
Geschik vir CMOS las en LED segment aandrywing
Carry-Out Uitvoer Frekwensie
Klok frekwensie ÷ 10
Reset Respons
Asynchrone reset
Bedryfs Temperatuur Bereik
-55°C tot +125°C
Pakket Opsies
PDIP, SOIC, TSSOP

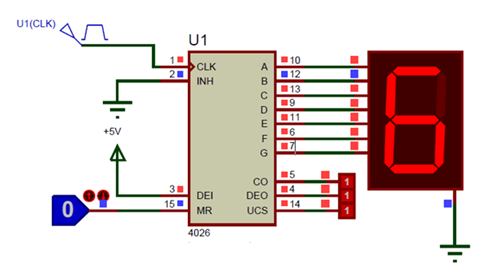

Verbinden van die CD4026B aan 'n 7-Segment Vertoon

Die CD4026B is ontwerp om 'n algemene katode 7-segment vertoon direk aan te dryf, wat die behoefte aan 'n aparte BCD-na-7-segment dekodeerder uitskakel. Soos in die kring diagram getoon, is die segment uitvoere (A–G) van die CD4026B direk verbind aan die ooreenstemmende vertoonsegmente. Wanneer klokpulse toegepas word op die CLK invoer, tel die IC outomaties van 0 tot 9 en aktiveer die korrekte segment kombinasies om elke syfer te vertoon.

Connecting the CD4026B to a 7-Segment Display

In hierdie voorbeeld is die Klok Inhibeer (INH) pen aan aarde verbind, wat die teller toelaat om op inkomende klokpulse te reageer. Die Vertoon Aktiveer In (DEI) pen is aan die positiewe spanningsvoorsiening verbind om die vertoon aktief te hou, terwyl die Meester Reset (MR) pen laag bly tydens gewone werking. Die algemene katode terminal van die vertoon is aan aarde verbind, wat die CD4026B uitvoere toelaat om die vereiste segmente te verlig.

Die CD4026B uitvoere is gemerk A, B, C, D, E, F, en G, wat direk ooreenstem met die sewe segmente van die vertoon. Soos die teller voortgaan, dekodeer die IC intern die tel waarde en dryf die toepaslike segmente aan sonder om addisionele logika kring te vereis. Dit vereenvoudig die kringontwerp en maak die CD4026B 'n gewilde keuse vir digitale tellers, timers, gebeurtenis tellers, en vertoon projekte.

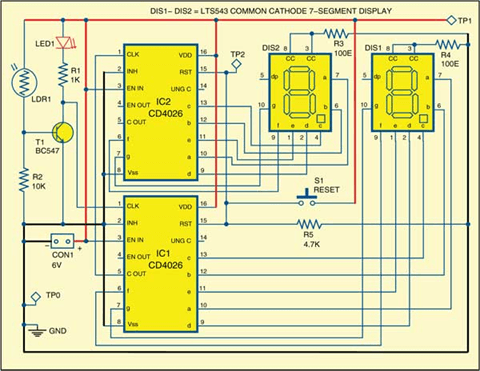

CD4026B Twee-Syfer Teller Toepassing Kring

Die kringdiagram toon 'n praktiese twee-syfer teller gebou met behulp van twee CD4026B dekade tellers en 7-segment vertoon drywer ICs. Die stelsel word deur 'n 6 V voorraad van krag voorsien en gebruik twee algemene katode 7-segment vertonings om telwaardes van 00 tot 99 te toon. Elke CD4026B kombineer 'n dekade teller en 'n 7-segment dekodeerder, wat dit toelaat om 'n vertoon direk aan te dryf sonder om addisionele dekodering kring te benodig. Dit vereenvoudig die ontwerp en verminder die aantal eksterne komponente wat nodig is vir multi-syfer tel toepassings.

Die laer CD4026B (IC1) funksioneer as die eenhede teller. Klokpulsies wat deur die sensorinvoerkring gegenereer word, word op sy CLK-pin toegepas, wat die vertoonde waarde met een verhoog vir elke gedetecteerde gebeurtenis. Intern tel die IC van 0 tot 9 en aktiwiseer outomaties die toepaslike segmentuitgange (a–g) om die korrespondelende syfer op die eerste 7-segment vertoon te vertoon. Wanneer die tel 9 bereik en 'n ander puls aankom, keer die teller terug na 0 en genereer 'n carry-out puls.

Die carry-out-uitgang van IC1 is gekoppel aan die klokinvoer van die boonste CD4026B (IC2), wat 'n geskuaide tellerarrangement skep. Elke keer as IC1 'n volle tel siklus van 0 tot 9 voltooi, verhoog die carry-out puls IC2 met een tel. IC2 dryf die tweede 7-segment vertoon aan, wat die tiental syfer verteenwoordig. Deur hierdie geskuaide metode kan die kring syfers van 00 tot 99 vertoon met net twee CD4026B toestelle.

CD4026B Two-Digit Counter Application Circuit

Die invoersensoriese afdeling bestaan uit 'n LDR (lig-afhanklike weerstand), 'n BC547-transistor, en verwante weerstanden. Onder normale omstandighede ontvang die LDR lig en handhaaf 'n spesifieke weerstandvlak. Wanneer 'n voorwerp die ligpad onderbreek, verander die weerstand van die LDR, wat die transistor dwing om toestand te verander en 'n klokpuls te genereer. Hierdie puls word dan op die teller toegepas, wat die vertoonde tel met een verhoog. Vanweë hierdie opstelling kan die kring as 'n voorwerpteller, mense teller, produksielyn teller, of gebeurtenisteller gebruik word.

Die RESET-drukknop (S1) is gekoppel aan die resetinvoere van beide CD4026B IC's. Wanneer dit gedruk word, dwing dit beide tellers om gelyktydig terug na nul te keer, wat die vertonings laat wys 00. Hierdie funksie stel die gebruiker in staat om die tel te verwyder en 'n nuwe tel siklus te begin sonder om krag van die kring te ontkoppel.

Die weerstandnetwerk wat aan die vertonings gekoppel is, help om die stroom te beperk en verseker behoorlike segmentwerking. Die gemene-katode terminale van die vertonings is verbind volgens die vereistes van die CD4026B, wat die IC-uitgange toelaat om direk die nodige segmente te verlig. Behoorlike kragtoevoerverbindinge na die VDD en VSS pinne verseker stabiele werking van beide tellers en betroubare vertoonprestasie.

Hierdie kring demonstreer een van die mees algemene gebruike van die CD4026B: die bou van 'n multi-syfer gebeurtenisteller sonder 'n mikrocontroller. Deur die teller-, dekodeerder- en vertoonryerfunksies in 'n enkele IC te kombineer, bied die CD4026B 'n eenvoudige en kostedoeltreffende oplossing vir teltoepassings wat 'n numeriese visuele vertoon vereis.

CD4026B Werklikheidstoepassings

Digitale Gebeurtenis- en Voorwerptellers

Die CD4026B word algemeen gebruik in kringe wat gebeurtenisse, voorwerpe, of gebruikersaksies tel. Elke klokpuls verhoog die vertoonde getal met een, wat dit nuttig maak vir knoppentellers, produk tellers, besoekertellers, en sensor-gebaseerde voorwerpdetectiestelsels. Sensors soos LDR's, infrarooi sensors, fotodiodes, en naderen sensors kan die puls genereer wat deur die CD4026B benodig word.

Produksie en Prosesmonitering

In industriële omgewings kan die CD4026B help om herhaalde masjienaksies, vervoerstukke, verpakkingsiklusse, motoraandrywings, en produksie-uitset te monitor. Sy carry-out funksie laat ook verskeie IC's toe om geskuif te word, sodat die stelsel groter waardes kan vertoon wat verder gaan as 'n enkele syfer.

Puntetelling en Speletjievertone

Die CD4026B kan in eenvoudige puntetelling kringe vir speletjies, sporte, vrae, en kompetisies gebruik word. Drukknoppies of elektroniese skakelaars kan klokpulsies na die IC stuur, wat die telling elke keer verhoog wanneer 'n invoer geaktiveer word. Vir hoër tellings kan verskeie CD4026B IC's saamgekoppel word om multi-syfer vertonings te skep.

Frekwensie en Timervertone

Die CD4026B kan werk met tydsirkels, ossillators, of pulsgegenereerders om getelde pulsies binne 'n tydperk te vertoon. Dit maak dit nuttig in basiese frekwensietellers, verby-tyd vertonings, en timerkringe waar 'n numeriese vertoon benodig word sonder om 'n mikrocontroller te gebruik.

Educators Electronics Projects

Die CD4026B is nuttig vir die leer van digitale elektronika omdat dit toon hoe klokpulsies, tellers, hersetbeheer, geskuif, en 7-segment vertonings saamwerk. Aangesien dit reeds die teller en vertoon dekodeerder insluit, kan studente praktiese kringe bou met minder onderdele terwyl hulle steeds belangrike digitale logika-konsepte verstaan.

Laboratorium en Toetsapparatuur

Die CD4026B kan gebruik word in eenvoudige toetsinstrumente wat die noodsaaklikheid het om puls tellings te vertoon tydens meting of toetsing. Sy lae komponenttelling, direkte vertoon-drive vermoë, en maklike geskuifondersteuning maak dit geskik vir kompakte tellers, toetsbanke, en basiese elektroniese meetopstellings.

Algemene CD4026B Kringprobleme en Probleemoplossing

Probleem
Mogleike Oorsake
Probleemoplossingsstappe
Skerm tel nie
Geen klok sein, Klok Inhibit pen hou HIGH, ontbrekende kragbron, verkeerde bedrading
Verifieer VDD en VSS verbindoele, kyk dat klok pulse Pin 1 bereik, verseker Klok Inhibit (Pen 2) is LOW, en inspekteer al die bedradingverbindoele.
Ontbrekende Skerm Segmente
Los verbindoele, beskadigde skerm segment, verkeerde segment bedrading, foutiewe IC-uitgang
Kyk segment bedrading tussen die CD4026B en skerm, inspekteer soldeer joints, toets die skerm apart, en verifieer die kontiniteit van segmentverbindoele.
Verkeerde Syfervolgorde
Ruis op kloklyn, skakel bounce, onvanpaste cascaderingsverbindoele, onstabiele kragbron
Gebruik 'n debounced klokbron, voeg filtrering by indien nodig, verifieer Carry Out verbindoele, en verseker 'n stabiele kragbron spanning.
Teller Slaan Getalle Oor
Meerdere klok pulse onbedoeld gegenereer, raserige insetsein, meganiese skakel bounce
Voeg 'n debouncing kring by, gebruik Schmitt-trigger kondisionering, verkort raserige seinpade, en verifieer klok golfvorm kwaliteit met 'n oscilloskoop.
Teller Telling Willekeurig
Vervallende klok inset, elektriese interferensie, swak aard
Hou ongebruikte insette behoorlik gebias, verbeter aarding, voeg ompad kapasitors by, en beskerm lang sein drade teen ruisbronne.
Skerm Wys Altijd Nul
Resetpen voortdurend HIGH, geen klok pulse teenwoordig nie, foutiewe teller fase
Kyk dat Reset (Pen 15) LOW bly tydens normale werking, verifieer klokaktiwiteit, en inspekteer reset kring vir foute.
Skerm Bevries by Een Getal
Klok Inhibit geaktiveer, ontbrekende kloksein, beskadigde klokbron
Bevestig Klok Inhibit is LOW, verifieer klok pulse generasie, en inspekteer die pulse bron kring.
Reset Funksie Werk Nie
Verkeerde reset bedrading, foutiewe drukknoppie, onvoldoende reset spanning
Verifieer Resetpen verbindoele, toets die skakeloperasie, en verseker die resetsein bereik die vereiste logiese HIGH vlak.
Multi-Syfer Teller Beweeg Nie Vooruit Nie
Carry Out is nie behoorlik gekoppel nie, foutiewe cascadering bedrading, tweede teller nie van krag voorsien nie
Kyk die Carry Out-verbinding van die eerste CD4026B na die volgende fase, verifieer kragverbindoele, en inspekteer klokrouting tussen tellers.
Doffe of Ongelyke Skerm Helderheid
Onvoldoende kragspanning, verkeerde weerstandswaardes, oorbelaste uitsette
Verifieer kragspanning, kyk huidige beperking weerstandswaardes, en verseker dat die skerm se huidige vereistes nie die uitsetvermoë oorskry nie.
Sommige Syfers Wys Verkeerd
Segment bedrading foute, foutiewe skerm, beskadigde uitsetpen
Vergelyk bedrading teen die penout diagram, toets individuele skermsegmente, en verifieer die ooreenstemmende CD4026B uitsette.
Teller Reset Onverwag
Kragbron ruis, onstabiele resetlyn, los verbindoele
Voeg ontkoppeling kapasitors by (0.1 µF naby VDD), verbeter resetsein stabiliteit, en inspekteer bedrading vir intermitterende verbindinge.

CD4026B vs 74LS90 met 7-Segment Dekoder

Kenmerk
CD4026B
74LS90 + 7-Segment Dekoder (bv. 74LS47/74LS48)
Teller Funksie
Geïntegreerde tien-teller
Tien-teller slegs
Skerm Dekoder
Ingeboude 7-segment dekoder
Vereis aparte dekoder IC
Aantal ICs Vereis
Een IC
Twee of meer ICs
Kring Komplisiteit
Laag
Hoër
Bedrading moeite
Minimaal
Meer uitgebreide
PCB Ruimte Vereis
Kleiner
Groter
Komponent Getal
Laer
Hoër
Ontwerp Kostes
Laer vir eenvoudige skerms
Hoër weens bykomende komponente
Skerm Tipe Ondersteuning
Gewone katode skerms
Hang af van dekoder wat gebruik word
Tel Bereik
0–9 per IC
0–9 per IC
Cascading Vermoë
Ja, met Carry Out
Ja, met teller uitsette
Klok Inset
Direkte klok inset
Direkte klok inset
Reset Funksie
Ingeboude reset
Ingeboude reset
Lei-Nul Unterdrukking
Nee
Moglik met bykomende kring
Skerm Buigsaamheid
Beperk tot geïntegreerde dekoder funksies
Groter buigsaamheid met verskillende dekoders
Probleemoplossing Moeilikheid
Makliker
Meer kompleks
Opvoedkundige Waarde
Goed vir beginners
Beter vir die leer van digitale logikaontwerp
Kragverbruik
Laer (CMOS)
Hoër (TTL)
Bedrywings spanning
3 V tot 15 V
Tipies 5 V
Ruisimmuniteit
Hoër CMOS ruis marge
Laer as CMOS toestelle
Beste Vir
Eenvoudige telers en vertoningsprojekte
Gevorderde digitale logika stelsels

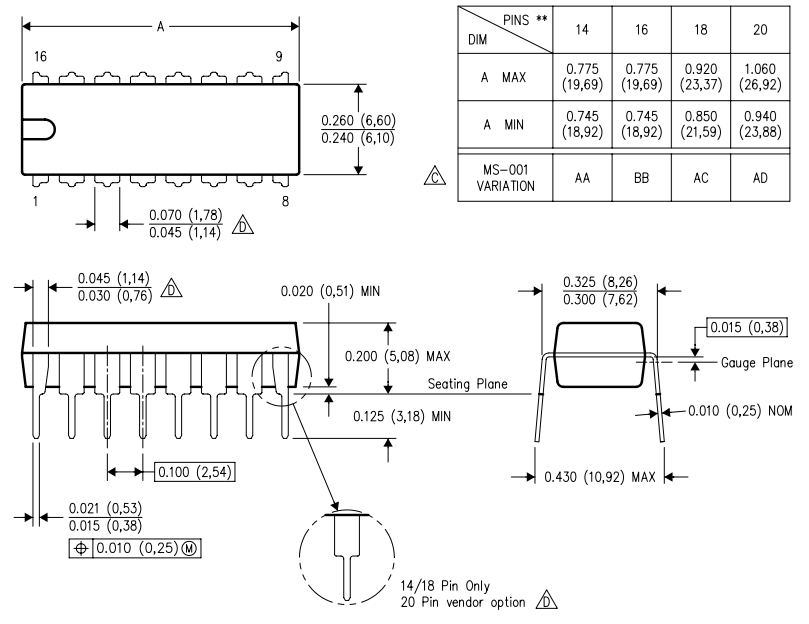

CD4026B Meganiese Afmetings

CD4026B Mechanical Dimensions

Fabrikant

Texas Instruments vervaardig die CD4026B deur gebruik te maak van volwasse CMOS logika produksieprosesse wat ontwerp is vir lae kragverbruik, stabiele skakelprestasie, en langtermyn betroubaarheid. Sy vervaardigingsvermoëns sluit半geleier skyf vervaardiging, IC samestelling, pak toetsing, elektriese verifikasie, en kwaliteitsbeheer in. TI verskaf die CD4026B in verskeie pakkietipes, insluitend PDIP, SOIC, en TSSOP, wat dit geskik maak vir beide deurgaansgate en oppervlakmontage stroombane. Die toestel word vervaardig om 'n wye bedrywings spanning reeks te ondersteun, industriële temperatuurprestasie, RoHS-compatibele opsies, en konsekwente logika werking. Deur sy globale halfgeleier vervaardiging en verskaffingskettingsnetwerk, kan Texas Instruments hoë-volume produksie, langproduk beskikbaarheid, en betroubare verkryging vir kliënte ondersteun.






gereeldgestelde vrae [FAQ]

1. Hoekom gebruik die CD4026B 'n Johnson dekadeteleerder in plaas van 'n standaard binêre telmer?

A1. 'n Johnson telmer produseer natuurlik 'n reeks van tien unieke toestande, wat dit makliker maak om direk in 7-segment vertoonuitslae te dekodeer. Dit verminder interne logika kompleksiteit en stel die CD4026B in staat om tel- en vertoondrywing funksies in 'n enkele IC te kombineer.

2. Wat gebeur as die kloksignaal ruis of skakel bounce bevat?

A2. Die CD4026B kan verskeie telvoorkeure vir 'n enkele gebeurtenis registreer, wat veroorsaak dat nommers oorgeslaan of onnauwkeurige resultate ontstaan. Meganiese skakelaars moet gedebounced word, en rumoerige sensoruitsette moet voor sy klokinvoer gestel word.

3. Kan die CD4026B groot 7-segment vertonings direk dryf?

A3. Nie gewoonlik nie. Grosse LED vertonings vereis dikwels meer stroom as wat die CD4026B kan voorsien. In sulke gevalle moet transistor drywers of toegewyde vertoon drywer stroombane tussen die IC en die vertoning bygevoeg word.

4. Hoekom is die Carry Out pen belangrik in multi-syfer telmer ontwerpe?

A4. Die Carry Out uitgang genereer 'n pulsa elke keer as die telmer 'n 0-tot-9 siklus voltooi. Hierdie pulsa bevorder die volgende CD4026B, wat toegelaat dat verskeie telmers saamwerk en groter nommers vertoon.

5. Hoe beïnvloed die toevoerspanning die CD4026B prestasie?

A5. Hoër toevoerspannings laat gewoonlik vinniger werking en verbeterde uitgang drywing vermoë toe. Dit is egter belangrik dat die spanning binne die gespesifiseerde bedrywingsreeks bly om skade of onbetroubare prestasie te voorkom.

6. Wat is die voordeel van die gebruik van 'n CD4026B in plaas van 'n mikrobeheersenaar vir eenvoudige telwerk take?

A6. Die CD4026B benodig geen programmering, sagteware of firmware nie. Dit bied 'n eenvoudige hardeware oplossing wat onmiddellik kan tel en nommers vertoon met minimale komponente en ontwerpinspanning.

7. Hoekom werk die CD4026B slegs met gemeenskaplike-katode vertonings?

A7. Die segmentuitgange is ontwerp om gemeenskaplike-katode vertonings direk aan te dryf. Gemeenskaplike-anode vertonings vereis verskillende uitgang drywing reëlings en is daarom nie direk versoenbaar met die CD4026B nie.

8. Hoe kan 'n CD4026B telmer uitgebrei word oort 99 tel?

A8. Aansluitende CD4026B IC's kan gekaskadeer word deur hul Carry Out uitgange te gebruik. Elke bygevoegde stadium verhoog die tel kapasiteit met een syfer, wat tel moontlik maak van 999, 9999, en hoër.

Aanlyn RFQ -voorleggings: Vinnige antwoorde, beter pryse!

RFQ
