CH9102 USB na Serial IC Pinout, Werkende en Tegniese Gids

Die CH9102 is 'n USB-na-hoëspoed-reekspoortskyfie wat moderne rekenaars toelaat om te kommunikeer met toestelle wat seriële koppelvlakke soos UART, RS232, RS485 en RS422 gebruik.Die CH9102 is ontwerp om vinnige data-oordrag, stabiele verbindings en buigsame spanningversoenbaarheid te verskaf.Hierdie artikel sal die CH9102-uitsteeksel, werkbeginsel, werkverrigting, kenmerke, toepassings, vergelykings en ontwerpwenke bespreek om jou te help besluit of dit die regte keuse vir jou projek is.

Katalogus

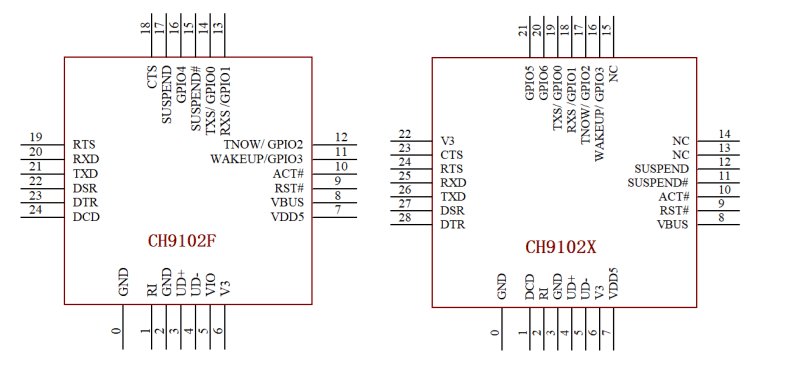

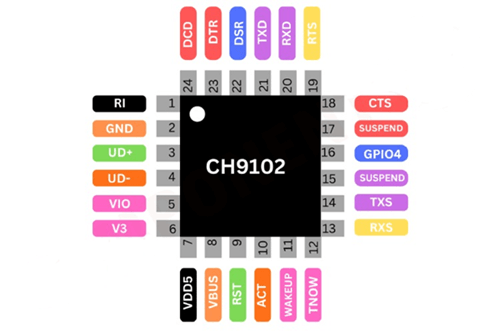

CH9102 Pinout-konfigurasie

QFN24 Speld vas	QFN28 Speld vas	Speld vas Naam	Tik	Beskrywing
7	7	VDD5	Krag	Hoofkrag toevoer inset (5V).Vereis eksterne ontkoppelkapasitor.
5	V3 → VIO	VIO	Krag	I/O-spanning insette verskaf.Vereis eksterne ontkoppelkapasitor.
2, 0	3, 0	GND	Krag	Grond verband.Koppel direk aan USB-grond.
6	6, 22	V3	Krag	Intern reguleerder uitset.Koppel aan VDD5 indien <3.6V, otherwise use 0.1µF capacitor.
9	9	RST	Invoer	Eksterne herstel inset, aktiewe lae, ingeboude optrekweerstand.
3	4	UD+	USB-sein	USB D+ lyn. Verbind direk (geen serieweerstand nie).
4	5	UD-	USB-sein	USB D−lyn. Verbind direk (geen serieweerstand nie).
8	8	VBUS	Invoer	USB VBUS opsporingsinvoer, ingeboude aftrekweerstand.
21	26	TXD	Uitset	UART stuur data-uitvoer (ledig hoog).
20	25	RXD	Invoer	UART ontvang data-invoer met geïntegreerde optrek.
18	23	CTS	Invoer	Duidelik om te stuur sein (aktief laag).
22	27	DSR	Invoer	Datastel gereed sein (aktief laag).
1	2	RI	Invoer	Ring aanwyser sein (aktief laag).
24	1	DCD	Invoer	Datadraer bespeur (aktief laag).
23	28	DTR	Uitset	Dataterminaal gereed (aktief laag).
19	24	RTS	Uitset	Versoek om te stuur (aktief laag).
15	11	SKURS #	Uitset	USB opskort toestand (aktief laag).
17	12	SKURS	Uitset	USB opskort toestand (aktief hoog).
11	16	WAKEUP/GPIO3	I/O	USB-opwekking invoer (aktief laag) of GPIO3.
12	17	TNOW/GPIO2	I/O	Transmissie statusuitset of GPIO2.
13	18	RXS/GPIO1	I/O	RX status uitset of GPIO1.
14	19	TXS/GPIO0	I/O	TX status uitset of GPIO0.
—	20	GPIO6	I/O	Algemene doel I/O (sagteware-beheerde).
—	21	GPIO5	I/O	Algemene doel I/O (sagteware-beheerde).
16	—	GPIO4	I/O	Algemene doel I/O (sagteware-beheerde).
10	10	WET#	Uitset	USB konfigurasie volledige aanwyser (aktief laag).

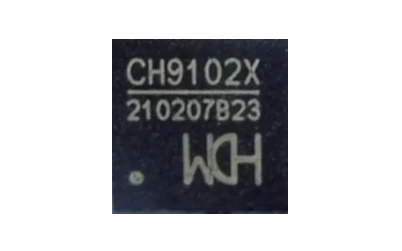

Pakkette van CH9102

Pakket	Liggaam Grootte	Lood Toonhoogte	Beskrywing	Deel Nee.
QF24_4X4	4 × 4 mm	0,5 mm (19,7 mil)	Vierkant loodloos 24-pen pakket	CH9102F
QF28_5X5	5 × 5 mm	0,5 mm (19,7 mil)	Vierkant loodloos 28-pen pakket	CH9102X

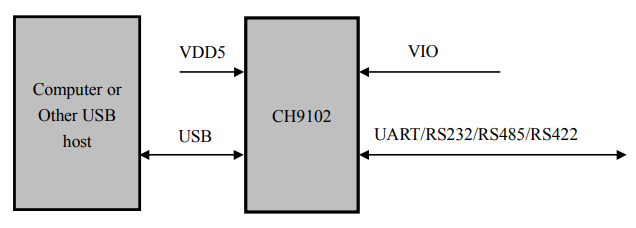

CH9102 Funksionele Blokdiagram

Die CH9102 funksionele blokdiagram illustreer hoe die skyfie 'n USB-gasheer, soos 'n rekenaar, aan seriële kommunikasie-koppelvlakke koppel.Data vloei vanaf die USB-kant na die CH9102, waar dit in reeksseine omgeskakel word, wat kommunikasie moontlik maak met toestelle wat UART of verwante standaarde gebruik.

Die diagram definieer ook die skyfie se kragstruktuur.Die VDD5-pen verskaf die hoof 5V-invoer, terwyl VIO die logiese vlak vir die I/O-penne stel, wat versoenbaarheid met beide 3.3V- en 5V-stelsels moontlik maak.Hierdie skeiding verbeter stabiliteit en maak die skyfie makliker om in verskillende hardeware-ontwerpe te integreer.

Aan die uitsetkant ondersteun die CH9102 verskeie koppelvlakke, insluitend UART, RS232, RS485 en RS422.Hierdie buigsaamheid laat dit toe om nie net met mikrobeheerders gebruik te word nie, maar ook in industriële en langafstandkommunikasiestelsels.Oor die algemeen bied die diagram 'n duidelike beeld van hoe die skyfie USB en seriële kommunikasie in praktiese toepassings oorbrug.

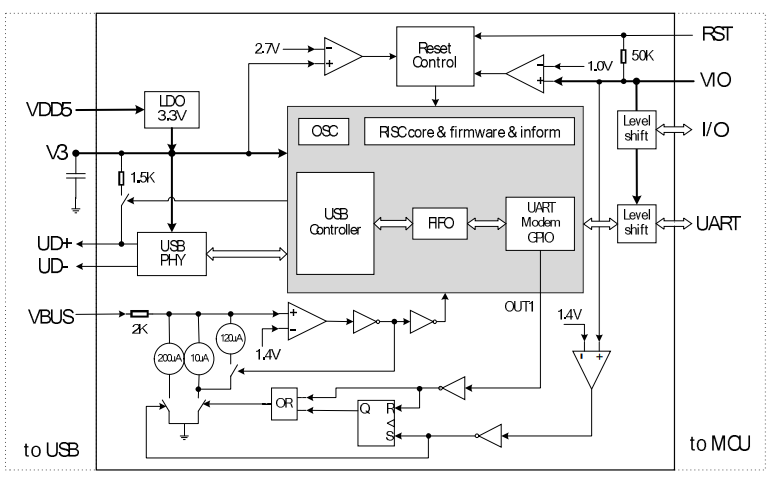

Hoe werk die CH9102?

Die CH9102 werk as 'n USB-na-reeks-omskakelaar wat as 'n virtuele COM-poort verskyn wanneer dit aan 'n rekenaar gekoppel is.Dit laat sagteware toe om met eksterne toestelle te kommunikeer deur gebruik te maak van standaard seriële kommunikasie, al is die fisiese koppelvlak USB.

Intern gebruik die skyfie 'n USB-koppelvlak-enjin om take soos toestelherkenning en data-oordrag te bestuur.Inkomende USB-data word verwerk deur interne beheerlogika en buffers, dan omgeskakel na UART-formaat met korrekte tydsberekening en baudtempo-instellings.Dit verseker betroubare kommunikasie met gekoppelde toestelle.

Die omgeskakelde data word deur die TXD- en RXD-penne gestuur, wat direkte verbinding met mikrobeheerders soos STM32-, Arduino- of ESP-modules moontlik maak.Vir meer stabiele hoëspoedkommunikasie is hardewarevloeibeheerseine soos RTS en CTS ook beskikbaar.Indien nodig, kan eksterne transceivers die koppelvlak na RS232- of RS485-standaarde uitbrei.

In praktiese gebruik maak die CH9102 gladde data-uitruiling tussen moderne USB-stelsels en ingebedde of industriële toestelle moontlik, wat dit nuttig maak vir take soos programmering, ontfouting en intydse datakommunikasie.

Prestasie van CH9102: Spoed, stabiliteit en betroubaarheid

Hoë Baud Rate Ondersteuning en Data Deurset

Die CH9102 ondersteun hoë baud-tempo's (tot etlike Mbps, afhangende van stelselkonfigurasie), wat dit geskik maak vir vinnige data-oordragtake soos firmware-flits en deurlopende datastroom.In werklike gebruik handhaaf dit stabiele kommunikasie teen algemene tariewe soos 115200, 921600, en selfs hoër, wat belangrik is vir moderne mikrobeheerders en hoëspoed-ontfouting.

Lae vertraging vir intydse kommunikasie

Latency is 'n sleutelfaktor in toepassings soos ontfouting en opdrag-reaksie-stelsels.Die CH9102 gebruik interne buffering en doeltreffende USB-hantering om vertraging tussen USB en reeksomskakeling te verminder.Dit lei tot responsiewe kommunikasie, wat van kritieke belang is wanneer daar interaksie met ingebedde stelsels is of vinnige opdragte tydens ontwikkeling gestuur word.

Stabiele verbinding oor bedryfstelsels

Die skyfie bied konsekwente werkverrigting oor Windows, Linux en macOS, solank die regte drywers geïnstalleer is.In praktiese scenario's ervaar gebruikers stabiele COM-poortbespeuring en minimale verbindingsverliese, veral wanneer kwaliteit USB-kabels en korrekte bestuurderweergawes gebruik word.

Betroubare data-oordrag in deurlopende werking

Vir toepassings soos dataregistrasie en monitering, kan die CH9102 deurlopende datastrome hanteer sonder noemenswaardige pakkieverlies.Die interne beheerlogika verseker behoorlike dataraamwerk en sinchronisasie, wat help om data-integriteit oor lang tydperke van bedryf te handhaaf.

Robuuste prestasie in ingebedde en industriële omgewings

Wanneer dit met eksterne transceivers (bv. RS485) gebruik word, werk die CH9102 betroubaar in raserige of langafstandkommunikasie-omgewings.Dit maak dit geskik vir industriële stelsels waar stabiele kommunikasie vereis word ten spyte van elektriese steurings.

Doeltreffende krag- en seinhantering

Die skeiding van VDD5- en VIO-kragdomeine laat die skyfie toe om aan te pas by verskillende stelselspannings terwyl stabiele seinvlakke gehandhaaf word.Dit verbeter algehele betroubaarheid, veral in gemengde-spanning ontwerpe en kompakte ingebedde stelsels.

Kenmerke en tegniese spesifikasies van CH9102

Kategorie	Parameter	Spesifikasie	Beskrywing
USB-koppelvlak	USB Standaard	USB 2.0 Vol Spoed	Versoenbaar met standaard USB-poorte op rekenaars en ingebedde gashere
	Data-oordrag Beoordeel	Tot 12 Mbps	Maksimum USB volspoed bandwydte
	USB-funksie	USB-na-reeks Brug	Skakel USB om data na UART/seriële kommunikasie
Seriële koppelvlak	UART Ondersteuning	Ja (TXD, RXD)	Standaard asynchrone seriële kommunikasie
	Bykomende Koppelvlakke	RS232, RS485, RS422 (via eksterne transceiver)	Brei gebruik uit na industriële kommunikasiestelsels
	Vloeibeheer	RTS, CTS, DTR, DSR, DCD, RI	Ondersteun hardeware vloeibeheer vir stabiele hoëspoed data-oordrag
Baud-koers	Ondersteunde reeks	Tot verskeie Mbps (gewoonlik tot ~3 Mbps)	Geskik vir hoëspoed data-oordrag en firmware flikker
Spanning & Krag	Toevoerspanning (VDD5)	5V	Hoofkrag invoer, gewoonlik vanaf USB
	I/O-spanning (VIO)	3.3V / 5V (konfigureerbaar)	Laat toe verenigbaarheid met verskillende logika vlakke
	Intern Reguleerder (V3)	~3.3V Uitset	Gebruik vir interne stroombane en stabiliteit
Seinpenne	TXD / RXD	Reeks data Lyne	Gebruik vir kommunikasie met mikrobeheerders
	USB lyne	UD+ / UD−	Direkte USB-data verbinding (geen serieweerstand nodig nie)
GPIO & Beheer	GPIO-penne	Veelvuldige (GPIO0–GPIO6 afhangende van pakket)	Konfigureerbaar vir persoonlike beheer of status seine
	Status seine	TXS, RXS, TNOW	Dui aan oordrag- en ontvangstatus
	Opskort seine	SKURS, SKURS #	Dui USB aan staat op te skort
Bestuurder ondersteuning	Bedryf Stelsels	Windows, Linux, macOS	Vereis bestuurder installasie (outo-ondersteun in baie Linux-stelsels)
	Virtuele COM-poort	Ja	Verskyn as standaard seriële poort vir sagteware-versoenbaarheid
Prestasie	Latency	Laag	Geskik vir intydse ontfouting en kommunikasie
	Stabiliteit	Hoog	Betroubaar vir deurlopende data-oordrag en aantekening
Verpakking	Pakkettipes	QFN24, QFN28	Kompak oppervlak-berg pakkette vir PCB ontwerp
Aansoeke	Tipiese gebruike	MCU kommunikasie, ontfouting, IoT, industriële stelsels	Gebruik in Arduino, STM32, ESP-gebaseerde ontwerpe

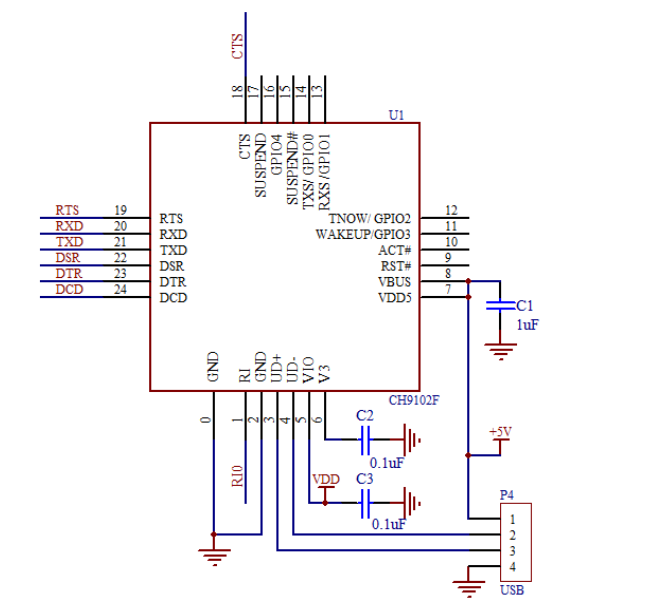

Aansoekkring van CH9102

Die CH9102 toepassing stroombaandiagram wys hoe die skyfie in 'n regte hardeware-ontwerp gekoppel is om USB-na-reeks kommunikasie moontlik te maak.In die middel is die CH9102 IC, wat aan die een kant aan 'n USB-koppelvlak gekoppel is en aan die ander kant seriële kommunikasiepenne soos TXD, RXD, RTS en CTS blootstel.Dit laat 'n rekenaar toe om met eksterne toestelle soos mikrobeheerders te kommunikeer deur middel van 'n standaard USB-verbinding.

Die kragafdeling beklemtoon hoe die skyfie verskaf en gestabiliseer word.Die VDD5-pen is aan die +5V USB-krag gekoppel, terwyl kapasitors (soos 1µF en 0.1µF) naby die kragpenne geplaas word om geraas te filter en stabiele werking te verseker.Die interne reguleerderuitset (V3) word ook ondersteun met 'n ontkoppelkapasitor, wat help om 'n skoon en betroubare spanning vir die skyfie se interne stroombane te handhaaf.

Aan die USB-kant word die verbinding gemaak deur 'n USB-aansluiting, waar krag- en datalyne direk na die CH9102 gelei word.Behoorlike aarding word gewys om seinstabiliteit te verseker.Aan die reekskant bied die TXD- en RXD-penne die hoofdatakommunikasiepad, terwyl bykomende beheerpenne soos RTS, CTS, DTR en DCD hardewarevloeibeheer ondersteun vir meer betroubare hoëspoedkommunikasie.

Toepassings van CH9102 in wye projekte

• Arduino-versoenbare borde - Word gebruik as 'n USB-na-UART-koppelvlak vir die oplaai van kode en reeksmonitering op Arduino-klone en ontwikkelingsborde.

• STM32 en Embedded Systems Development - Aktiveer firmware flits, ontfouting en kommunikasie tussen 'n rekenaar en mikrobeheerders in ingebedde projekte.

• IoT-toestelle en slimstelsels - Verskaf betroubare reekskommunikasie vir sensors, poorte en gekoppelde toestelle in slimhuis- en IoT-toepassings.

• ESP8266 / ESP32-programmering - Word algemeen gebruik om firmware op te laai en intydse data in Wi-Fi-geaktiveerde mikrobeheerderprojekte te monitor.

• Industriële outomatiseringstelsels - Werk saam met RS485/RS232-ontvangers vir stabiele kommunikasie in PLC's, beheerstelsels en fabriekstoerusting.

• Datalog- en moniteringstelsels - Ondersteun deurlopende data-oordrag van sensors na rekenaars vir aanteken, ontleding en intydse monitering.

• Robotika en beheerstelsels - Maak kommunikasie moontlik tussen beheereenhede en randapparatuur soos motorbestuurders, sensors en beheerders.

• Gepasmaakte hardeware en PCB-ontwerpe - direk in produkte ingebed om USB-verbinding vir konfigurasie, opdaterings en diagnostiek te verskaf.

CH9102 vs CH340 vs CP2102 vs FT232

Kenmerk	CH9102	CH340	CP2102	FT232 (FTDI)
Vervaardiger	WCH (Qinheng)	WCH (Qinheng)	Silicon Labs	FTDI
USB Standaard	USB 2.0 Vol Spoed	USB 2.0 Vol Spoed	USB 2.0 Vol Spoed	USB 2.0 Vol Spoed
Max Baud-koers	Tot ~3 Mbps	Tot ~2 Mbps	Tot ~1 Mbps	Tot ~3 Mbps
Datastabiliteit	Hoog (verbeter meer as CH340)	Matig	Hoog	Baie hoog
Latency	Laag	Matig	Laag	Baie laag
Bestuurder ondersteuning (Windows)	Handmatige installasie dikwels nodig	Handmatige installasie dikwels nodig	Gewoonlik outomaties	Outo (inheems ondersteuning)
Bestuurder ondersteuning (Linux)	Kernafhanklik (nuwe pitte)	Ingeboude	Ingeboude	Ingeboude
Bestuurder ondersteuning (macOS)	Vereis bestuurder	Vereis bestuurder	Inheemse ondersteuning	Inheemse ondersteuning
Gebruiksgemak	Matig	Maklik maar basies	Maklik	Baie maklik
Koste	Laag	Baie laag (goedkoopste)	Medium	Hoog (meeste duur)
Krag Buigsaamheid (3,3V/5V)	Ja (VIO ondersteuning)	Beperk	Ja	Ja
GPIO / Ekstra Kenmerke	Meer GPIO opsies	Baie beperk	Matig	Gevorderd kenmerke
Industriële gebruik (RS485/RS232)	Goed met eksterne transceiver	Basies	Goed	Uitstekend
Verenigbaarheid met planke	Groei (modern borde)	Baie algemeen (Arduino klone)	Word wyd gebruik	Professionele graad borde
Betroubaarheid (Langtermyn)	Hoog	Aanvaarbaar	Hoog	Baie hoog
Algemene gebruiksgeval	Modern ingebed & IoT	Begroot Arduino klone	Stabiele dev borde	Professioneel & industriële stelsels

Ontwerpwenke vir die gebruik van CH9102 in hardeware-ontwikkeling

Behoorlike USB-seinroetering

Lei die USB D+ en D− lyne as 'n differensiële paar met beheerde impedansie (tipies ~90Ω).Hou die spore kort, parallel en vermy skerp draaie om seinweerkaatsing te verminder en stabiele kommunikasie te verseker.

Plaas ontkoppelkapasitors naby kragpenne

Voeg 0.1µF (en opsioneel 10µF) kapasitors naby VDD5- en VIO-penne by.Deur hulle naby die skyfie te plaas, help dit om geraas te filter en die kragtoevoer te stabiliseer tydens data-oordrag.

Stabiele kragtoevoerontwerp

Verseker 'n skoon en stabiele 5V-invoer (VDD5) vanaf USB.Vermy spanningsval deur behoorlike spoorwydte en aarding te gebruik.As jy gemengde spannings gebruik, stel VIO korrek op (3.3V of 5V) om by jou stelsel te pas.

Grond- en PCB-uitleg Beste praktyke

Gebruik 'n soliede grondvlak onder die CH9102- en USB-spore.Dit verminder elektromagnetiese interferensie (EMI) en verbeter seinintegriteit, veral in kompakte of hoëspoedontwerpe.

USB ESD en Surge Protection

Sluit ESD-beskermingsdiodes op die USB-lyne (D+ en D−) in om die skyfie te beskerm teen spanningspieke wat veroorsaak word deur statiese ontlading of onstabiele USB-verbindings.

TXD/RXD-spooroptimalisering

Hou UART-spore (TXD, RXD) kort en weg van hoë-geraas seine soos skakelende reguleerders.Dit voorkom datakorrupsie en verbeter kommunikasiebetroubaarheid.

Opsionele oorweging oor kristal of klokstabiliteit

As jou ontwerp van presiese tydsberekening afhang, maak seker dat die interne horlosie binne spesifikasie werk, of volg databladleiding vir stabiele werking in hoëspoed kommunikasie scenario's.

Vloeibeheer vir hoëspoedkommunikasie

Gebruik RTS/CTS-hardewarevloeibeheer wanneer u teen hoë baud-tempo werk.Dit voorkom bufferoorloop en verseker gladde data-oordrag in veeleisende toepassings.

Termiese en komponentplasing

Plaas die CH9102 in 'n goed geventileerde area op die PCB en vermy om dit met hittegenererende komponente te druk.Stabiele temperatuur verbeter langtermyn betroubaarheid.

Toetspunte vir ontfouting

Voeg toetspunte vir USB- en UART-lyne by om ontfouting makliker te maak tydens ontwikkeling en produksietoetsing.Dit help om kommunikasieprobleme vinnig te identifiseer.

Gevolgtrekking

Met ondersteuning vir veelvuldige seriële koppelvlakke, buigsame spanningsvlakke en stabiele werkverrigting in werklike gebruik, help CH9102 om kommunikasie tussen toestelle en rekenaars te vereenvoudig.Hierdie skyfie is ontwikkel deur WCH (Qinheng Electronics), 'n bekende vervaardiger van USB-koppelvlak en seriële kommunikasie-IC's.Hul produkte word wyd gebruik in ingebedde stelsels en ontwikkelingsborde as gevolg van hul bekostigbaarheid en konsekwente werkverrigting.

Gereelde vrae [Gereelde Vrae]

1. Hoe verbeter die CH9102 kommunikasie tussen moderne rekenaars en verouderde reekstoestelle?

Die CH9102 skakel USB-seine om in reeksdataformate soos UART, wat moderne rekenaars sonder reekspoorte toelaat om met mikrobeheerders en industriële toestelle te kommunikeer.Dit skep 'n virtuele COM-poort, wat integrasie vir sagteware en hardeware maklik maak.

2. Watter baud tariewe kan die CH9102 betroubaar ondersteun in werklike toepassings?

Die CH9102 ondersteun hoë baud tariewe tot etlike Mbps.In die praktyk werk dit betroubaar teen algemene snelhede soos 115200, 921600 en hoër, wat dit geskik maak vir firmware-flits en intydse data-oordrag.

3. Benodig die CH9102 eksterne komponente vir stabiele werking?

Ja.Dit vereis ontkoppelkapasitors (bv. 0.1µF en 1µF) naby kragpenne, en behoorlike USB-roetering.Vir RS232- of RS485-kommunikasie is eksterne transceivers ook nodig.

4. Hoe vergelyk CH9102 met CH340 in terme van werkverrigting?

Die CH9102 bied beter stabiliteit, hoër baud-tempo-vermoë en meer GPIO-kenmerke as die CH340, terwyl dit steeds 'n lae koste behou.

5. Wat is die mees algemene oorsake van CH9102-verbindingskwessies?

Tipiese kwessies sluit in ontbrekende drywers, swak kwaliteit USB-kabels (slegs kragkabels), verkeerde bedrading of onbehoorlike kragtoevoerfiltrering.

6. Kan die CH9102 in industriële kommunikasiestelsels gebruik word?

Ja.Wanneer dit met RS485- of RS232-senderontvangers gepaar word, kan dit langafstand- en geraasbestande kommunikasie wat in industriële omgewings gebruik word, hanteer.
