Keuse van die Beste Stroombreker vir Jou Elektrisiteitstelsel

'n Stroombreker is 'n veiligheidstoestel wat elektriese stroom outomaties stop wanneer 'n stroombaan oorlaai word of 'n kortsluiting plaasvind.In plaas daarvan om toe te laat dat drade, toestelle of toerusting oorverhit word, skakel die breker uit en sny krag voordat die probleem gevaarliker word.Die keuse van die regte stroombreker gaan nie net oor die keuse van 'n bekende handelsmerk of om by die versterker-gradering te pas nie.Hierdie artikel bespreek die hooffaktore om te oorweeg, hersien betroubare stroombrekerhandelsmerke, verduidelik watter brekers by verskillende toepassings pas, en beklemtoon algemene koopfoute om te vermy.

Katalogus

Belangrike faktore by die keuse van 'n stroombreker

Die keuse van die regte stroombreker is belangrik vir beide veiligheid en langtermyn elektriese betroubaarheid.'n Breker word nie bloot gekies deur die versterkernommer te pas nie.Die korrekte keuse hang af van die elektriese las, draadgrootte, paneelversoenbaarheid, foutstroomvlak, bedryfsomgewing en die tipe toerusting wat aan die stroombaan gekoppel is.

Brekergrootte en Amp-gradering

Die breker se amp-gradering bepaal hoeveel stroom die stroombaan veilig kan dra voordat beskerming aktiveer.Algemene residensiële stroombane gebruik 15A- of 20A-brekers, terwyl groter vragte soos elektriese stowe, HVAC-stelsels, waterverwarmers en EV-laaiers 30A tot 60A of hoër mag vereis.Die brekergrootte moet altyd ooreenstem met beide die draadkapasiteit en die werklike vragvraag.Ondermaat brekers kan herhaaldelik trippel tydens normale werking, terwyl oormaat brekers nie die bedrading tydens oorladingstoestande kan beskerm nie.In praktiese toepassings vereis aaneenlopende vragte wat vir etlike ure werk, dikwels addisionele ontwerpmarge om hitte-opbou te verminder en langtermynstabiliteit te verbeter.

Breaker Size	Tipies Spanning	Algemeen Copper Wire Size*	Algemeen Pole Type	Aanbeveel Continuous Load**
15A	120V	14 AWG	Single-pole	12A
20A	120V	12 AWG	Single-pole	16A
30A	240V	10 AWG	Dubbelpaal	24A
40A	240V	8 AWG	Dubbelpaal	32A
50A	240V	6 AWG	Dubbelpaal	40A
60A	240V	4–6 AWG	Dubbelpaal	48A
70A	240V	4 AWG	Dubbelpaal	56A
100A	240V	3 AWG tot 1 AWG	Dubbelpaal/hoof breker	80A
125A–200A	240V	Voeder/diens-bereken	Hoofbreker	Stelsel afhanklik

Let wel:

* Draadgrootte hang af van koper vs aluminium geleier, tipe isolasie, temperatuurgradering, buisvul, omgewingstemperatuur en plaaslike elektriese kodevereistes.

** Deurlopende vragte word gewoonlik beperk tot 80% van breker-gradering vir langdurige werking.

Paneelversoenbaarheid

Stroombrekers is nie universeel uitruilbaar oor alle elektriese panele nie.Selfs brekers met identiese versterkergraderings kan verskillende railontwerpe, sluitmeganismes, afmetings en interne kontakstrukture gebruik.Die installering van die verkeerde tipe breker kan los elektriese kontak, oormatige verhitting, swak ritprestasie of elektriese kode-oortredings veroorsaak.Dit is veral belangrik wanneer ouer panele opgegradeer word of brekermodelle wat gestaak word vervang word.Baie vervaardigers soos Schneider Electric, Siemens, Eaton, ABB en Square D ontwerp brekers spesifiek vir hul eie paneelstelsels om behoorlike meganiese pas en elektriese werkverrigting te handhaaf.

Onderbrekingskapasiteit verduidelik

Onderbrekingskapasiteit verwys na die maksimum kortsluitstroom wat 'n breker veilig kan stop sonder om te misluk.Hierdie gradering word algemeen uitgedruk in kiloamps (kA).In residensiële stelsels is beskikbare foutstroom gewoonlik laer, maar kommersiële en industriële kragstelsels kan uiters hoë foutstrome ervaar as gevolg van transformators, kragopwekkers of groot kragverspreidingsnetwerke.As die breker se onderbrekingsgradering te laag is, sal dit moontlik nie ernstige foute veilig verwyder nie, wat die risiko van vernietiging van toerusting of elektriese brande verhoog.Brekers met hoër onderbrekingskapasiteit word dikwels benodig in industriële panele, motorbeheerstelsels, vervaardigingstoerusting en groot kommersiële geboue waar foutenergievlakke aansienlik groter is.

Onderbreek Kapasiteit	Tipies Stelsel tipe	Fout Huidige omgewing	Tipies Breker Tipe
5kA	Klein residensiële stroombane	Lae fout huidige	Miniatuur stroombreker (MCB)
10kA	Standaard residensiële panele	Matig residensiële foutvlakke	Residensiële MCB
14kA–22kA	Groot residensiële en ligte kommersiële stelsels	Hoër beskikbaar foutstroom	Swaardiens residensiële/kommersiële breker
25kA–35kA	Kommersieel geboue	Kommersieel verspreidingstelsels	Gevormde kas stroombreker (MCCB)
42kA–65kA	Industriële fasiliteite	Hoë industriële foutstroom	Industriële MCCB
85kA–100kA+	Swaar industriële en nutsstelsels	Uiters hoog fout energie	Lugkring breker (ACB) of industriële kragbreker

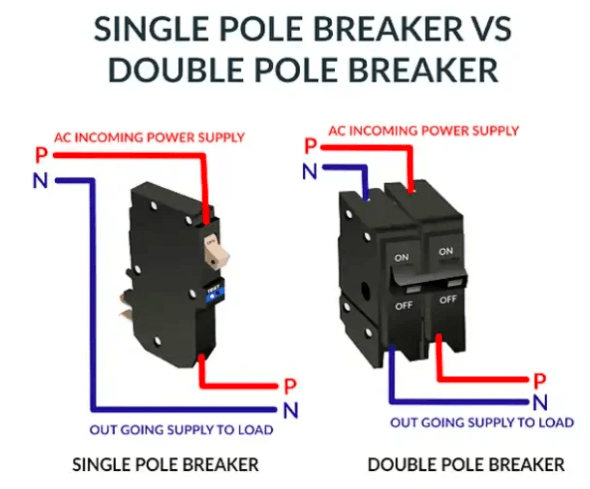

Enkelpaal vs dubbelpaalbrekers

Enkelpolige en dubbelpoolbrekers is twee van die mees algemene stroombrekers wat in residensiële en ligte kommersiële elektriese panele gebruik word.Hulle word dikwels vergelyk omdat beide stroombane teen oorladings en kortsluitings beskerm, maar hulle is ontwerp vir verskillende spanningsvlakke en lasvereistes.

Kenmerk	Enkelpool Breker	Dubbelpaal Breker
Tipiese spanning	120V	240V
Aantal Hot Drade	1 warm draad	2 warm drade
Algemene Amp Graderings	15A–20A	20A–60A+
Tipies Aansoeke	Beligting, afsetpunte, TV's, waaiers, klein toestelle	Lug conditioners, droërs, oonde, waterverwarmers, sweisers, EV-laaiers
Ruimte gebruik in Paneel	Beslaan 1 gleuf	Beslaan 2 gekoppelde gleuwe
Kraglewering	Laer krag stroombane	Hoër krag stroombane
Reisoperasie	Reis een stroombaanlyn	Reis albei warm lyne saam
Draad Konfigurasie	Een warm, een neutraal	Twee warm drade, soms neutraal
Installasie Kompleksiteit	Eenvoudiger residensiële stroombane	Swaarder-diens bedrading en groter vragte
Energievraag	Laag tot matig	Matig tot hoog
Algemeen Residensiële gebruik	Slaapkamers, leefarea kamers, beligtingskringe	Kombuis toestelle, HVAC-stelsels, motorhuistoerusting
Foutbeskerming Omvang	Beskerm een geaktiveerde geleier	Beskerm beide geaktiveerde geleiers gelyktydig

Aanbevole stroombreker handelsmerke

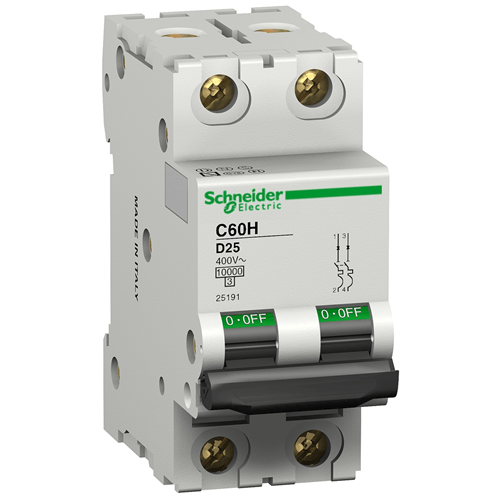

Schneider Electric

Schneider Electric bied 'n wye reeks stroombrekers vir residensiële, kommersiële en industriële elektriese stelsels.Die maatskappy is veral bekend vir die Square D QO- en Homeline-produkfamilies wat in residensiële vragsentrums gebruik word.QO-brekers word algemeen gekies vir premium residensiële installasies vanweë hul sterk duursaamheid en sigbare ritaanwyser-ontwerp, terwyl Homeline-brekers gewild is vir standaard huishoudelike stelsels omdat hulle koste-effektief en wyd beskikbaar is.Vir groter kommersiële en industriële toepassings verskaf Schneider ook PowerPact-gegote omhulselstroombrekers wat ontwerp is vir hoër stroomkapasiteit en sterker foutbeskermingsprestasie.

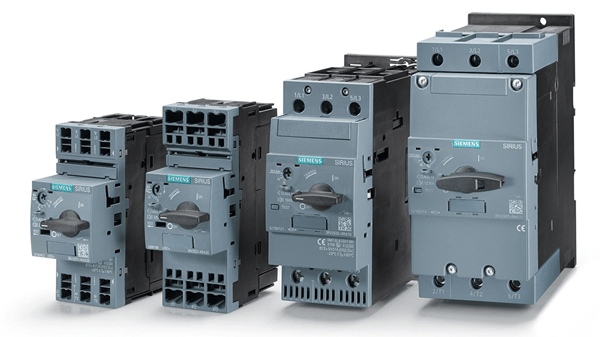

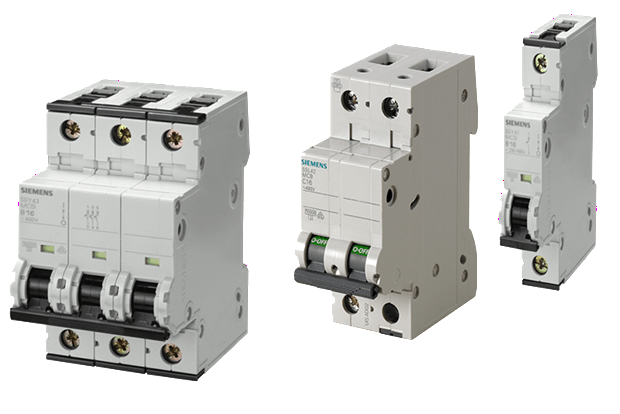

Siemens

Siemens vervaardig stroombrekers vir huishoudelike elektriese panele, kommersiële verspreidingstelsels en industriële kraginfrastruktuur.Algemene residensiële produklyne sluit in Siemens QP- en QT-brekers, wat gereeld in Siemens-laaisentrums geïnstalleer word.Die maatskappy bied ook AFCI- en GFCI-brekers wat ontwerp is vir moderne elektriese veiligheidsvereistes.Vir groter elektriese stelsels word Siemens Sentron-gegote omhulselstroombrekers wyd gebruik vanweë hul hoë onderbrekingsgraderings, stabiele werking en betroubare foutopruimingswerkverrigting onder veeleisende lastoestande.

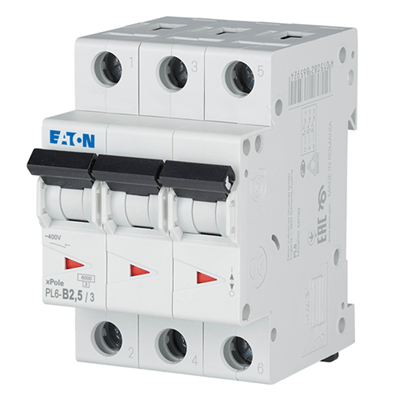

Eaton

Eaton vervaardig stroombrekers vir residensiële, kommersiële, industriële en kragbestuurtoepassings.Gewilde residensiële produkfamilies sluit Eaton BR en Eaton CH brekers in.BR-brekers word algemeen in residensiële panele gebruik vanweë hul bekostigbaarheid en breë versoenbaarheid, terwyl CH-brekers bekend is vir sterker interne konstruksie en premium koperrailondersteuning.Eaton vervaardig ook reeks G-gegote omhulsel-stroombrekers vir kommersiële geboue, vervaardigingstelsels en industriële kragverspreidingstoerusting wat hoër foutbeskermingsvermoë en deurlopende las-betroubaarheid vereis.

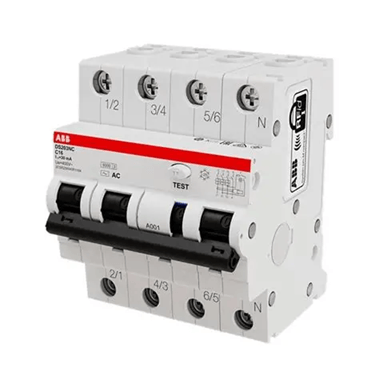

ABB

ABB ontwikkel stroombrekers vir industriële outomatisering, hernubare energiestelsels, kommersiële fasiliteite en groot elektriese verspreidingsnetwerke.Die ABB S200-miniatuurstroombrekerreeks word algemeen in residensiële en kommersiële installasies gebruik, terwyl Tmax-gegote omhulselstroombrekers wyd toegepas word in industriële kragstelsels wat hoër stroomhantering en gevorderde beskermingskoördinering vereis.ABB Emax-lugstroombrekers word ook gereeld in industriële skakeltoestelle en groot fasiliteite geïnstalleer waar hoë onderbrekingskapasiteit en betroubare langtermynwerking van kritieke belang is.

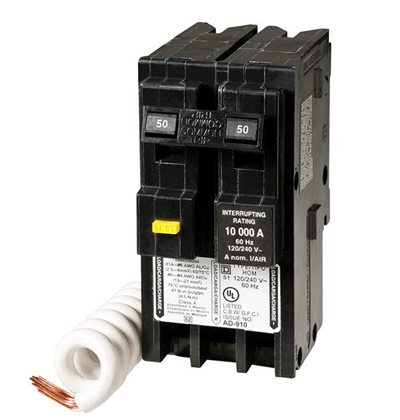

Vierkant D

Square D is een van die mees erkende stroombreker handelsmerke vir residensiële en ligte kommersiële elektriese stelsels.Die QO- en Homeline-brekerreekse word wyd in huise gebruik vanweë hul betroubare paneelversoenbaarheid, maklike installasie en sterk veldbetroubaarheid.QO-brekers word algemeen gekies vir hoër-end residensiële stelsels as gevolg van hul duursame ontwerp en vinnige visuele rit-aanduiding, terwyl Homeline-brekers gewild is vir standaard residensiële installasies wat op bekostigbaarheid en toeganklikheid fokus.Square D bied ook PowerPact-gegote omhulselstroombrekers vir kommersiële verspreidingspanele en groter elektriese stelsels wat swaarder lasbeskerming vereis.

Beste stroombrekers vir verskillende toepassings

Die keuse van die korrekte breker vir die toepassing help om elektriese veiligheid, stelselstabiliteit, toerustingbeskerming en langtermynbetroubaarheid te verbeter.

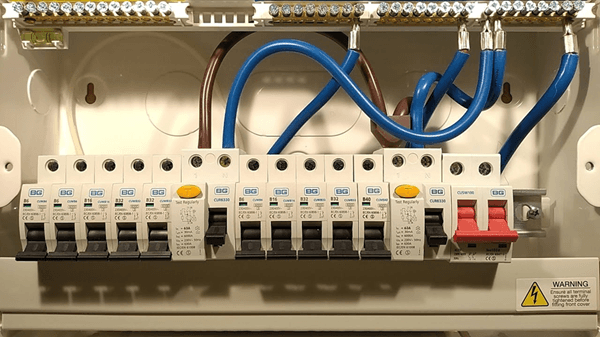

Residensiële Huise

Residensiële stelsels benodig gewoonlik brekers wat ontwerp is vir standaard 120V- en 240V-takstroombane wat beligting, afsetpunte, kombuistoestelle, HVAC-stelsels en waterverwarmers aandryf.Veiligheidsbeskerming is veral belangrik in huise, daarom word AFCI- en GFCI-beskerming algemeen in baie stroombane vereis om elektriese brand- en skokrisiko's te help verminder.Huiseienaars prioritiseer ook dikwels maklike installasie, versoenbaarheid met bestaande laaisentrums en stabiele langtermynwerking vir daaglikse huishoudelike gebruik.

Kommersiële geboue

Kommersiële geboue bedryf dikwels groter elektriese stelsels met veelvuldige hoëlasstroombane wat gelyktydig loop.Kantore, hospitale, restaurante, skole en kleinhandelruimtes benodig gewoonlik brekers met hoër onderbrekingsgraderings, sterker oorladingsbeskerming en beter koördinasie tussen veelvuldige verspreidingspanele.Kommersiële stelsels benodig ook betroubare beskerming vir HVAC-stelsels, hysbakke, kombuistoerusting, beligtingsnetwerke en bedienerkamers wat deurlopend deur die dag werk.

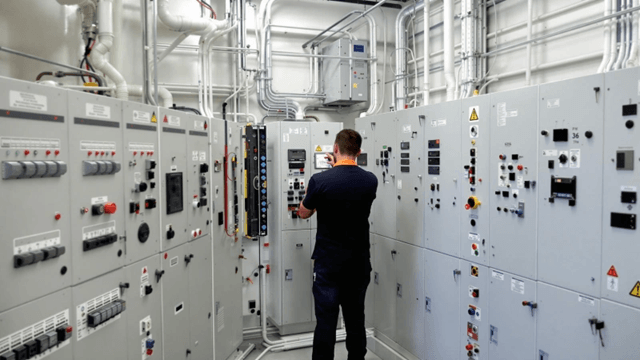

Industriële Toerusting

Industriële toepassings plaas baie groter spanning op stroombrekers as gevolg van motor se aanskakelstroom, deurlopende werking, vibrasie, hitte en hoër beskikbare foutstroom.Vervaardigingstelsels, kompressors, vervoerbande, sweisers en outomatiseringstoerusting vereis dikwels brekers met sterker termiese werkverrigting, hoë onderbrekingskapasiteit en meer presiese foutkoördinasie.In hierdie omgewings is die betroubaarheid van die breker van kritieke belang omdat elektriese onderbrekings kan lei tot skade aan toerusting, stilstand van produksie en duur onderhoudsonderbrekings.

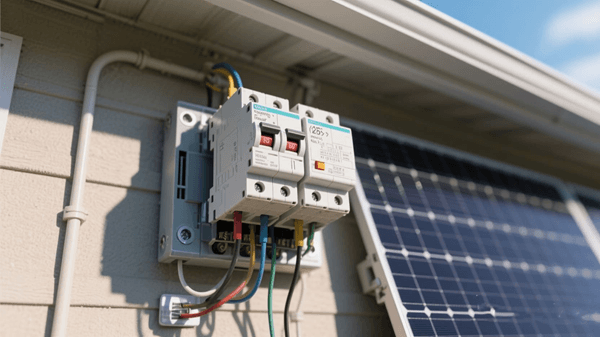

Sonkragstelsels en kragopwekkers

Sonkragstelsels en kragopwekkers benodig brekers wat in staat is om veranderende kragtoestande, deurlopende buiteblootstelling en verskillende stroomvloei-eienskappe te hanteer.Sonkraginstallasies mag dalk DC-gegradeerde brekers vir panele, kombineerbokse, batterye, laaibeheerders en omskakelaars benodig.Kragopwekkerstelsels benodig ook behoorlike isolasie en oordragbeskerming om rugsteunkrag veilig van die nutsnetwerk te skei.Spanningsversoenbaarheid, weerbestandheid, onderbrekingsgradering en termiese stabiliteit is veral belangrik in hierdie toepassings.

EV-laaiers

Elektriese voertuiglaaiers skep deurlopende hoëstroomaanvraag, wat die regte brekerkeuse belangrik maak vir beide veiligheid en laaibetroubaarheid.Baie Vlak 2 EV-laaiers gebruik toegewyde 240V dubbelpool stroombane wat vir etlike ure aaneenlopend werk.As gevolg van hierdie langdurige lasgedrag, moet brekers behoorlik grootte wees om oorverhitting, hinderlike struikelblokke en langtermyn termiese spanning te verminder.Moderne EV-installasies benodig dalk ook GFCI-beskerming, lasbestuurversoenbaarheid en ondersteuning vir slim energiemoniteringstelsels.

Algemene stroombrekerprobleme en koopfoute

Probleem of Fout	Algemeen Oorsaak	Regte-wêreld Effek	Aanbeveel Oplossing
Gereelde Breker Trippel	Oorlaai stroombaan, kortsluiting of ondermaat breker	Toestelle gesluit herhaaldelik af en stroombane word onstabiel	Verminder kring laai, inspekteer bedrading, of installeer die korrekte grootte breker
Die installering van die Verkeerde Breker Brand	Gebruik 'n breker onversoenbaar met die paneel	Los verbinding, oorverhitting, onbetroubare beskerming, kode oortredings	Gebruik altyd brekers goedgekeur vir die paneelmodel
Oorgroot Breker Keuse	Kies hoër amp gradering as wat die draad veilig kan hanteer	Drade mag oorverhit voordat die breker uitskakel	Wedstrydbreker grootte tot draadmeter en vragvereiste
Ondermaat Breker Keuse	Breker kan nie normale bedryfsstroom hanteer	Konstant oorlas trippel tydens gereelde gebruik	Bereken werklike lasvraag voordat die breker gekies word
Lae onderbreking Gradering	Breker onderbrekingskapasiteit te laag vir die foutstroomvlak	Breker kan misluk tydens ernstige kortsluitings	Verifieer beskikbaar foutstroom en kies die regte kA-gradering
Los Breker Verbinding	Arm installasie of verslete paneelkontak	Hitte opbou, boogvorming, brandreuk, beskadigde rail	Herinstalleer behoorlik of vervang beskadigde komponente
Oud of verslete Brekers	Intern veroudering meganismes en herhaalde termiese spanning	Vertraagde trippel of onbetroubare beskerming	Vervang veroudering brekers wat tekens van slytasie of onstabiliteit toon
Met behulp van Residensiële Brekers in Industriële Vragte	Breker nie ontwerp vir motoraanskakeling of swaardienswerking	Voortydig mislukking en onstabiele werking	Gebruik industriële-graad MCCB's of swaardiens-brekers
Ignoreer Deurlopende laaivereistes	Breker loop naby maksimum stroom vir lang periodes	Oormatige hitte en verkorte breker lewensduur	Volg riglyne vir die grootte van deurlopende vrag
Verkeerde paal Konfigurasie	Met behulp van enkelpoolbreker vir toerusting wat dubbelpoolbeskerming benodig	Onbehoorlik werking en onveilige ontkoppelingsgedrag	Verifieer spanning en toerustingvereistes voor installasie
Vog of Buitelug blootstelling	Binne-gegradeerde breker geïnstalleer in nat of buite omgewings	Korrosie, oorlas struikel, isolasie mislukking	Gebruik weerbestande omhulsels en behoorlik gegradeerde brekers
Goedkoop Brekers van lae gehalte	Arm kwaliteit of vervalste produkte te vervaardig	Onstabiele reis reaksie en verminderde veiligheidsbeskerming	Koop gesertifiseer brekers van betroubare vervaardigers
Ignoreer Elektriese Kode Vereistes	Onbehoorlike breker seleksie of installasie praktyke	Misluk inspeksie en potensiële veiligheidsgevare	Volg NEC of plaaslike elektriese kode vereistes
Onbehoorlike wringkrag Tydens installasie	Terminale skroewe oor- of onder-aangedraai	Los bedrading, oorverhitting, beskadigde terminale	Volg vervaardiger wringkrag spesifikasies tydens installasie
Versuim om Gradeer ou panele op	Moderne vragte bygevoeg tot verouderde elektriese stelsels	Oorlaai stroombane en versoenbaarheidskwessies	Gradeer die op paneel wanneer groot toestelle of EV-laaiers bygevoeg word

Gevolgtrekking

Die beste stroombreker is die een wat by die werklike behoeftes van die elektriese stelsel pas.’n Goeie keuse moet die bedrading beskerm, die paneel korrek pas, die vereiste spanning en stroom ondersteun en moontlike fouttoestande veilig hanteer.Voordat u 'n breker koop, moet u altyd die versterkergradering, paneelversoenbaarheid, paaltipe, onderbrekingskapasiteit en toepassingsvereistes nagaan.Betroubare handelsmerke soos Schneider Electric, Siemens, Eaton, ABB en Square D bied baie betroubare opsies, maar die veiligste keuse hang steeds af van behoorlike passing en installasie.

Gereelde vrae [Gereelde Vrae]

1. Hoekom is dit belangriker om die stroombreker by die elektriese paneel te pas as om bloot die amp-gradering te pas?

’n Breker met die korrekte amp-gradering kan steeds onveilig word as dit nie vir die paneel goedgekeur word nie.Verskillende vervaardigers gebruik verskillende railontwerpe, sluitstelsels en kontakstrukture.'n Onversoenbare breker kan los pas, oorverhit, onbetroubaar struikel of die paneel mettertyd beskadig.Behoorlike paneelversoenbaarheid help om veilige elektriese kontak en stabiele foutbeskerming te handhaaf.

2. Watter probleme kan gebeur as 'n stroombreker te groot is vir die draad?

'n Oormaat breker kan toelaat dat oormatige stroom deur die draad vloei voordat dit struikel.Dit kan oorverhitting, isolasieskade, smelting of selfs elektriese brande veroorsaak.Die breker se taak is om die bedrading te beskerm, nie net die toestel nie, so die brekergrootte moet altyd ooreenstem met die draadkapasiteit.

3. Waarom vereis EV-laaiers dikwels spesiale breker-grootte-oorwegings?

EV-laaiers word beskou as deurlopende vragte omdat hulle 'n paar uur lank hoë stroom kan trek sonder om te stop.Deurlopende werking skep meer hitte binne die breker en bedradingstelsel.As gevolg hiervan, vereis EV-laaikringe gewoonlik toegewyde dubbelpoolbrekers, behoorlike draadgrootte en noukeurige ladingsberekeninge om hinderlike struikelblokke en langtermyn termiese spanning te verminder.

4. Wat maak industriële stroombrekers anders as standaard residensiële brekers?

Industriële brekers is ontwerp om groter foutstrome, sterker motoropstartstuwings, vibrasie, hitte en voortdurende swaar elektriese ladings te hanteer.Hulle bied ook gewoonlik hoër onderbrekingsgraderings en meer presiese beskermingskoördinering.Residensiële brekers is hoofsaaklik geoptimaliseer vir beligting, afsetpunte en huishoudelike toestelle met 'n ligter elektriese aanvraag.

5. Waarom is onderbrekingskapasiteit belangrik in kommersiële en industriële elektriese stelsels?

Onderbrekingskapasiteit bepaal hoeveel kortsluitstroom 'n breker veilig kan stop tydens 'n fout.In groot fasiliteite met transformators, kragopwekkers of swaar masjinerie kan foutstroomvlakke uiters hoog word.As die breker se onderbrekingsgradering te laag is, kan dit misluk tydens 'n ernstige kortsluiting, wat die risiko van vernietiging van toerusting en elektriese brand verhoog.

6. Waarom word AFCI- en GFCI-brekers meer algemeen in moderne huise?

AFCI-brekers help om gevaarlike elektriese boogvorming op te spoor wat tot brande kan lei, terwyl GFCI-brekers elektriese skokrisiko in nat of klam gebiede verminder.Moderne elektriese kodes vereis toenemend hierdie beskerming in slaapkamers, kombuise, badkamers, motorhuise en buitestroombane omdat dit residensiële elektriese veiligheid verbeter.

7. Watter risiko's kom uit die gebruik van goedkoop of vervalste stroombrekers?

Brekers van lae gehalte kan onstabiele ritreaksie hê, swak interne kontakte, swak termiese werkverrigting of onakkurate beskermingsgedrag.In werklike fouttoestande kan hulle nie behoorlik struikel nie, wat die risiko van oorverhitting, skade aan toerusting of brand verhoog.Gesertifiseerde brekers van betroubare vervaardigers word oor die algemeen volgens strenger veiligheidstandaarde getoets.

8. Waarom vereis sonkragstelsels soms GS-gegradeerde stroombrekers in plaas van standaard WS-brekers?

Sonpanele en batterystelsels werk dikwels met gelykstroom (DC), wat anders as wisselstroom (AC) optree tydens foutonderbreking.GS-boë is moeiliker om te blus, so standaard AC-brekers mag nie GS-foute veilig onderbreek nie.DC-gegradeerde brekers is spesiaal ontwerp om hierdie toestande veilig in sonkrag- en energiebergingstelsels te hanteer.
