DS1302 RTC Chip Guide: Kenmerke, Pinout, Working, & Arduino Interface

Baie elektroniese projekte moet die regte tyd onthou, selfs wanneer die krag afgeskakel is.Dit is waar die DS1302 RTC-skyfie nuttig word.Dit is 'n laekoste-intydse klok-IC wat sekondes, minute, ure, datum, maand, jaar en skrikkeljaar-regstelling kan naspoor tot 2100. Dit ondersteun ook batteryrugsteun, 'n eenvoudige 3-draad-koppelvlak en klein databerging deur sy 31 × 8 battery-gesteunde RAM.Hierdie artikel sal die DS1302 se kenmerke, werkbeginsel, bedryfskring, en meer bespreek.

Katalogus

DS1302 Kenmerke en spesifikasies

• Intydse klok en kalender - Volg sekondes, minute, ure, datum, dag, maand, jaar en skrikkeljaar regstelling tot 2100.

• 31 × 8 battery-gesteunde RAM - Sluit interne SRAM in vir die stoor van klein hoeveelhede data tydens kragverlies.

• 3-draad seriële koppelvlak - Gebruik 'n eenvoudige kommunikasie-koppelvlak met CE-, I/O- en SCLK-penne.

• Burst-modus data-oordrag - Ondersteun vinnige lees- en skryfbewerkings vir meervoudige grepe vir klok- en RAM-data.

• Lae kragverbruik - Ontwerp vir batterygesteunde toepassings met baie lae bystandstroom.

• Battery-rugsteunondersteuning - Gaan voort met tydsberekening selfs wanneer die hoofkragtoevoer ontkoppel is.

• TTL-versoenbare logika - Versoenbaar met standaard TTL en die meeste mikrobeheerder logika vlakke.

• Wye bedryfsspanningreeks - Werk van 2.0V tot 5.5V vir buigsame stelselintegrasie.

• Kompakte 8-pen pakket - Beskikbaar in 8-pen DIP- en 8-pen SO-pakkette vir kompakte PCB-ontwerpe.

• Kommersiële en industriële temperatuurondersteuning - Ondersteun werking van 0°C tot +70°C (kommersieel) en tot -40°C tot +85°C (industrieel).

• Wye bergingstemperatuurreeks - Kan bergingstemperature van -55°C tot +125°C weerstaan.

• 260°C Soldeervermoë - Ondersteun standaard soldeerprosesse tydens PCB-samestelling.

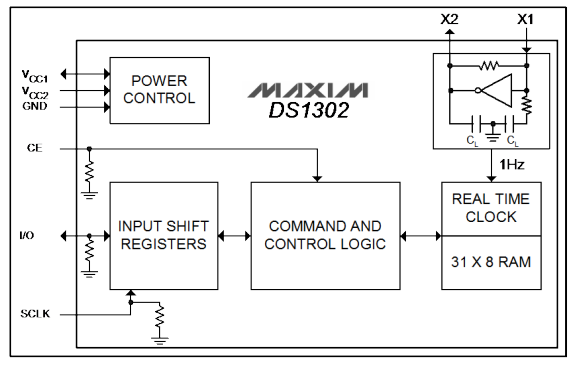

Hoe die DS1302 RTC-skyfie werk

Die DS1302 is 'n intydse klok (RTC)-skyfie wat ontwerp is om akkurate tyd- en kalenderinligting te handhaaf selfs wanneer die hoofstelsel se krag afgeskakel is.Binne die chip genereer 'n lae-frekwensie 32.768kHz kristal ossillator presiese tydpulse wat intern verdeel word om intydse sekondes, minute, ure, dae, datums, maande en jare te produseer.Die skyfie sluit ook outomatiese skrikkeljaarvergoeding in, wat dit toelaat om kalenderdatums tot die jaar 2100 korrek na te spoor.

Die interne bevel- en beheerlogika bestuur alle tydhou-operasies en kommunikasie met die mikrobeheerder.Die DS1302 gebruik 'n eenvoudige 3-draad seriële koppelvlak wat bestaan ​​uit CE (Chip Enable), I/O (Data) en SCLK (Serial Clock).Deur hierdie koppelvlak kan die mikrobeheerder huidige tyddata lees of opgedateerde klokinstellings in die RTC-registers skryf.Die burst-modus-kenmerk laat toe dat veelvuldige grepe klok- of RAM-data vinnig in 'n enkele kommunikasiesiklus oorgedra word.

Die DS1302 bevat ook 31 × 8 grepe battery-gesteunde SRAM vir die stoor van klein hoeveelhede gebruikersdata tydens kragverlies.Die interne kragbeheerkring skakel outomaties tussen die hooftoevoer- en rugsteunbatterybron.Wanneer eksterne krag verwyder word, gaan die RTC voort om vanaf die rugsteunbattery te werk, om te verseker dat tyd en gestoorde data sonder onderbreking bewaar word.

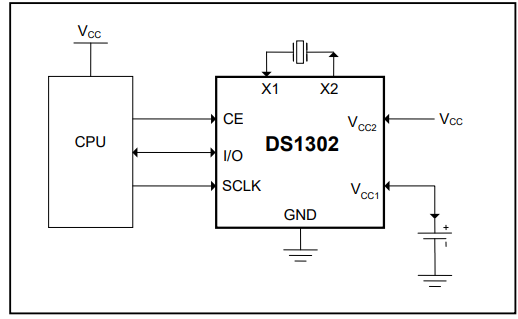

Bedryfskring van DS1302

Die DS1302-bedryfsbaan toon die basiese eksterne verbindings wat nodig is vir die RTC-skyfie om binne 'n ingebedde stelsel te funksioneer.Die skyfie is direk aan die mikrobeheerder gekoppel deur drie kommunikasielyne: CE, I/O en SCLK.Hierdie verbindings laat die verwerker toe om opdragte te stuur en tyd- of geheuedata uit te ruil met die RTC-skyfie tydens stelselwerking.

'n 32.768kHz horlosiekristal is tussen die X1- en X2-penne verbind om die klokverwysingsein te verskaf wat benodig word vir akkurate tydgenerering.Behoorlike kristalplasing is belangrik omdat lang PCB-spore of elektriese geraas tydstabiliteit kan beïnvloed en klokdryf kan verhoog.

Die DS1302 benodig ook 'n hoofkragbron en 'n rugsteunkragbron.In die meeste stroombane is VCC2 aan die primêre stelselspanning gekoppel terwyl VCC1 aan 'n muntselbattery gekoppel is.Hierdie hardeware-reëling laat die RTC toe om tydinligting in stand te hou wanneer die hoofstelselkrag nie beskikbaar is nie.

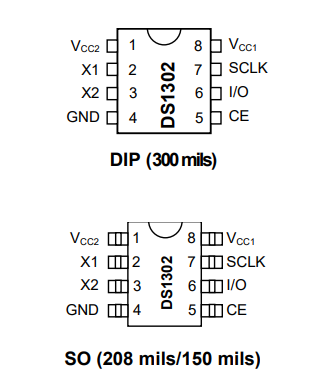

DS1302 Pinout en hardeware ontwerp

Speld vas Nommer	Speld vas Naam	Funksie	Hardeware Ontwerpnota
1	VCC2	Hoofkrag insette verskaf	Koppel hierdie pen na die hoofstelselspanning, gewoonlik vanaf die mikrobeheerderkring.
2	X1	Kristal ossillator insette	Verbind een kant van die 32.768kHz kristal hier.Hou die spoor kort vir beter stabiliteit.
3	X2	Kristal ossillator uitset	Koppel die ander kant van die 32.768kHz kristal hier.Vermy om lawaaierige seine naby te plaas hierdie pen.
4	GND	Grond	Koppel aan die gemeenskaplike grond van die stroombaan.
5	CE	Chip Aktiveer	Gebruik deur die mikrobeheerder om kommunikasie met die DS1302 te begin.
6	I/O	Tweerigting data lyn	Dra data oor tussen die DS1302 en die mikrobeheerder.
7	SCLK	Serieel horlosie insette	Ontvang horlosie pulse vanaf die mikrobeheerder tydens data-oordrag.
8	VCC1	Rugsteunkrag insette	Koppel aan 'n rugsteunbattery of superkapasitor om tyd te hou tydens kragverlies.

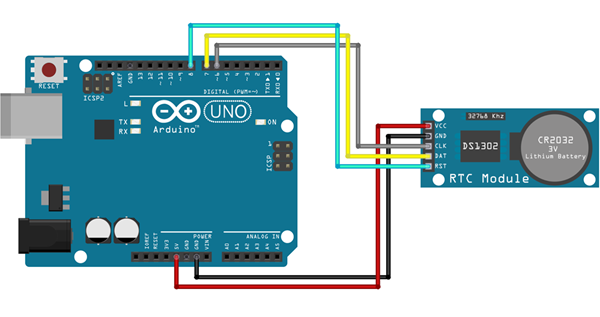

DS1302 Programmering en Mikrobeheerder-koppelvlak

Die DS1302 word wyd gebruik met mikrobeheerders omdat sy eenvoudige 3-draad-koppelvlak maklike kommunikasie met ontwikkelingsborde soos Arduino-, ESP32-, STM32-, PIC- en AVR-stelsels moontlik maak.Die mikrobeheerder beheer die RTC-skyfie deur die CE-, DAT/I/O- en CLK/SCLK-penne om tyd- en kalenderinligting te lees of op te dateer.

DS1302 Module-pen	Arduino UNO-pen	Funksie
VCC	5V	Hoofkrag verskaf
GND	GND	Gemeenskaplike grond verband
CLK	Digitale pen 2	Serieel horlosie sein
DAT	Digitale pen 3	Tweerigting data kommunikasie
RST	Digitale pen 4	Chip aktiveer / herstel beheer

In 'n tipiese Arduino-opstelling ontvang die RTC-module krag direk vanaf die Arduino-bord terwyl die kommunikasiepenne aan digitale I/O-penne verbind word.Die mikrobeheerder stuur klokopdragte en ontvang intydse data deur die DS1302-seriële koppelvlak.Die meeste projekte gebruik Arduino-biblioteke soos DS1302 of Rtc deur Makuna om programmering te vereenvoudig en lae-vlak kommunikasie kompleksiteit te verminder.

Programmering van die DS1302 behels gewoonlik die inisiasie van die RTC, die stel van die korrekte datum en tyd, en deurlopend lees van tydregisters vir vertoon- of beheerfunksies.Ontwikkelaars gebruik die skyfie gewoonlik in digitale horlosies, alarms, tydtellers, bywoningstelsels, outomatiseringsbeheerders en dataregistrasietoepassings.

As gevolg van sy eenvoudige hardewarevereistes en beginnersvriendelike kommunikasieprotokol, bly die DS1302 'n gewilde RTC-oplossing vir opvoedkundige elektronika-projekte en laekoste-ingeboude stelselontwerpe.

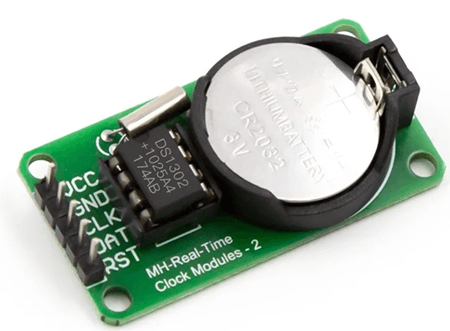

DS1302 RTC-module

Die DS1302 RTC-module is 'n klaargemaakte bord wat rondom die DS1302-skyfie gebou is.In plaas daarvan om die blote IC, kristal, rugsteunbatteryhouer en ondersteunende dele afsonderlik te bedraad, plaas die module hierdie komponente op een klein PCB.Dit maak dit makliker om te gebruik in prototipes, horlosies, timers en ander laekoste-elektroniese projekte.

'n Tipiese DS1302-module bevat die RTC IC, 'n 32.768kHz-kristal, 'n muntselbatteryhouer en penkoppe vir eksterne verbinding.Die kristal verskaf die tydsverwysing, terwyl die batteryhouer die klokkring aangedryf hou wanneer die hooftoevoer verwyder word.Dit laat die module toe om tyd en kalenderdata tydens kragonderbrekings te bewaar.

Een belangrike detail is die rugsteunbatterykring.Sommige DS1302-modules sluit 'n laaipad in wat bedoel is vir herlaaibare selle, maar baie gebruikers installeer 'n standaard CR2032-muntsel, wat nie herlaaibaar is nie.Voordat u die module langtermyn gebruik, is dit belangrik om te kyk of die bord 'n laaikring het en die korrekte batterytipe te kies.

DS1302 vs ander RTC-skyfies

Kenmerk	DS1302	DS1307	DS3231	PCF8563
Kommunikasie Koppelvlak	3-draad reeks	I2C	I2C	I2C
Bedryf Spanning	2.0V – 5.5V	4.5V – 5.5V	2.3V – 5.5V	1.0V – 5.5V
Klok akkuraatheid	Matig	Matig	Baie hoog	Goed
Temperatuur Vergoeding	Nee	Nee	Ja	Nee
Interne kristal	Nee	Nee	Ja	Nee
Rugsteunbattery Ondersteuning	Ja	Ja	Ja	Ja
Interne RAM	31 × 8 grepe	56 grepe	Beperkte gebruiker registers	Geen SRAM nie
Krag Verbruik	Laag	Matig	Laag	Baie laag
Tydsdryf	Hoër drif moontlik	Matige drywing	Baie lae drif	Laer as DS1307
Hardeware Kompleksiteit	Eenvoudig	Eenvoudig	Baie eenvoudig	Eenvoudig
Koste	Baie laag	Laag	Hoër	Laag
Beste gebruiksgeval	Basiese horlosies en Arduino-projekte	Erfenis RTC toepassings	Presisie tydsberekening en IoT-stelsels	Ultra-lae krag draagbare toestelle

Aansoeke vir die DS1302 RTC Chip

Digitale horlosies en kalenderstelsels

Die DS1302 word wyd gebruik in digitale horlosies en kalenderstelsels omdat dit selfs tydens kragonderbrekings intydse datum- en tydinligting kan handhaaf.Sy rugsteunbattery-ondersteuning laat horlosies voort om te loop sonder om terug te stel na kragverlies, wat dit geskik maak vir LED-horlosies, lessenaarkalenders, muurhorlosies en tydhouerskerms.

Arduino en opvoedkundige elektroniese projekte

Die DS1302 is gewild in Arduino en opvoedkundige projekte omdat sy eenvoudige 3-draad kommunikasie koppelvlak RTC programmering makliker maak vir beginners.Studente en stokperdjies gebruik gewoonlik die skyfie om te leer oor ingebedde stelsels, tydmeting, seriële kommunikasie en batterygesteunde geheue.

Dataloggingstelsels

Baie laekoste-dataregistrasiestelsels gebruik die DS1302 om tydstempels by sensorlesings, omgewingsmetings en masjienbedryfsrekords by te voeg.Die RTC help om chronologiese gebeurtenisopsporing te handhaaf, selfs wanneer die hoofstelsel krag verloor.In basiese logtoepassings soos temperatuurmonitering of energieopsporing, bied die DS1302 betroubare tydmeting sonder om hardewarekoste aansienlik te verhoog.

Alarm- en skeduleringstelsels

Die DS1302 word algemeen gebruik in alarmstelsels, outomatiese tydtellers en skeduleringsbeheerders waar gebeurtenisse op spesifieke tye moet plaasvind.Toepassings soos skoolklokstelsels, besproeiingsbeheerders, medikasieherinneringe en programmeerbare toesteltydhouers gebruik die RTC om akkurate skedulering tydens deurlopende werking te handhaaf.

Tuisoutomatisering en ingeboude beheerders

Tuisoutomatiseringstelsels gebruik dikwels die DS1302 vir tydgebaseerde beheerfunksies soos outomatiese beligting, waaierskedulering, sekuriteitsmonitering en toestelbestuur.Die RTC laat ingeboude beheerders toe om aksies uit te voer volgens werklike tyd in plaas daarvan om slegs op interne sagteware-tydtellers staat te maak.

Battery-aangedrewe draagbare toestelle

Die DS1302 is geskik vir battery-aangedrewe elektronika vanweë sy lae bystandkragverbruik en rugsteunbatterywerking.Draagbare tydtellers, handinstrumente, kompakte moniteringstoestelle en laekrag-ingeboude stelsels gebruik die skyfie om tyd te handhaaf terwyl die hoofverwerker in slaapmodus bly of afgeskakel is.

Bywoning en toegangsbeheerstelsels

Basiese bywoningstelsels en toegangsbeheertoestelle gebruik die DS1302 om tydstempels vir gebruikersaktiwiteit, aanmeldings en gebeurtenisregistrasie aan te teken.Die RTC help om akkurate chronologiese rekords te handhaaf selfs na kragonderbrekings of stelsel herbegin.

Laekoste verbruikerselektronika

Die DS1302 word wyd gebruik in laekoste-verbruikerselektronika soos kombuistydskakelaars, elektroniese horlosies, termostaatbeheerders, stokperdjie-elektronika en eenvoudige outomatiseringstoestelle.Baie vervaardigers kies die skyfie omdat dit baie min eksterne komponente benodig terwyl dit steeds betroubare intydse klokfunksies bied.

DS1302 Bestelinligting

Deel Nommer	Temperatuur Reeks	Pakket Tik
DS1302+	0°C tot +70°C	8-PDIP (300 mils)
DS1302N+	-40°C tot +85°C	8-PDIP (300 mils)
DS1302S+	0°C tot +70°C	8-SO (208 myl)
DS1302SN+	-40°C tot +85°C	8-SO (208 myl)
DS1302Z+	0°C tot +70°C	8-SO (150 mils)
DS1302ZN+	-40°C tot +85°C	8-SO (150 mils)

Hoe om die regte RTC-skyfie vir u projek te kies

• Gaan akkuraatheidsbehoeftes na - Gebruik DS1302 vir basiese tydsberekening;kies DS3231 vir hoër presisie.

• Pas by die koppelvlak - DS1302 gebruik 3-draad reeks, terwyl DS1307, DS3231 en PCF8563 gewoonlik I2C gebruik.

• Oorweeg kraggebruik - Kies lae-krag RTC's vir battery-aangedrewe of draagbare toestelle.

• Gaan rugsteunondersteuning na - Maak seker dat die RTC tyd kan hou wanneer hoofkrag af is.

• Hersien eksterne dele - DS1302 benodig 'n eksterne kristal, terwyl DS3231 'n ingeboude gekompenseerde ossillator het.

• Pas by die toepassing - DS1302 pas horlosies, timers en leerprojekte;DS3231 pas op IoT en dataregistrasie.

• Balanseer koste en betroubaarheid - DS1302 is goedkoper, maar DS3231 is beter wanneer akkuraatheid saak maak.

Gereelde vrae [Gereelde Vrae]

1. Hoekom gebruik die DS1302 'n rugsteunbattery?

Die rugsteunbattery hou die horlosie aan die gang wanneer die hoofkrag af is.Dit verhoed dat die stelsel die regte tyd verloor tydens afskakelings of kragonderbrekings.

2. Wat is die hoofverskil tussen DS1302 en DS3231?

Die DS1302 is goedkoper en eenvoudiger, maar die DS3231 is meer akkuraat.Die DS3231 het temperatuurkompensasie, terwyl die DS1302 afhanklik is van 'n eksterne kristal.

3. Waarom kan PCB-uitleg DS1302-akkuraatheid beïnvloed?

Die DS1302 gebruik 'n 32.768kHz kristal, wat deur geraas of lang PCB-spore beïnvloed kan word.Deur die kristal naby die skyfie te plaas, help dit om klokverdryf te verminder.

4. Waarom word die DS1302 steeds in Arduino-projekte gebruik?

Dit is goedkoop, maklik om te bedraad en word deur baie biblioteke ondersteun.Dit maak dit nuttig vir beginners, studente en eenvoudige tydsberekeningsprojekte.

5. Hoe help burst-modus die DS1302?

Burst-modus laat die skyfie toe om verskeie grepe tyd of RAM-data in een operasie oor te dra.Dit maak die lees en skryf van data vinniger en makliker.

6. Waarom het sommige DS1302-modules batteryveiligheidskwessies?

Sommige modules sluit 'n laaikring in, maar baie gebruikers installeer nie-herlaaibare CR2032-batterye.Om 'n nie-herlaaibare battery te laai, kan skade of lekkasie veroorsaak.

7. Hoe help die DS1302 laekragstelsels?

Die DS1302 kan tyd hou deur baie lae rugsteunstroom te gebruik.Dit help battery-aangedrewe toestelle om tyd te handhaaf selfs wanneer die hoofverwerker af is.

8. Waarom 'n RTC-skyfie in plaas van sagteware-tydsberekening gebruik?

Sagteware-tydsberekening stop wanneer die mikrobeheerder terugstel, slaap of krag verloor.'n RTC-skyfie hou tyd onafhanklik deur rugsteunkrag te gebruik.
