EV1527 Pinuit, Werkingsbeginsel, en RF Afstandsbeheer Toepassings

Die EV1527 is 'n eenmalig programmeerbare kodering IC wat algemeen in draadlose RF afstandsbeheer stelsels gebruik word. Hierdie artikel sal die EV1527 pen konfigurasie, werkingsbeginsel, spesifikasies, kring bedrading, kodering formaat, knoppie kombinasies, timing beheer, toepassings, en vergelyking met ander kodering ICs bespreek.

Katalogus

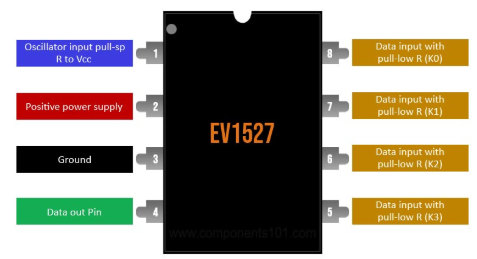

EV1527 Pen Konfigurasie

Pin Nr.	Pin Naam	Beskrywing
1	OSC1	Oscillator invoer pin wat aan 'n eksterne pull-up weerstand (R) aan VCC gekoppel is vir timing beheer.
2	VCC	Positiewe krag toevoer invoer pin.
3	GND	Aarde aansluiting pin.
4	DOUT	Serie data uitvoer pin wat aan die RF zender module gekoppel is.
5	K3	Data invoer pin met interne pull-low weerstand vir druk-knoppie invoer.
6	K2	Data invoer pin met interne pull-low weerstand vir druk-knoppie invoer.
7	K1	Data invoer pin met interne pull-low weerstand vir druk-knoppie invoer.
8	K0	Data invoer pin met interne pull-low weerstand vir druk-knoppie invoer.

Alternatiewe & Gelyke Model

IC Model	Tipo	Werkende Spanning	Adres / Kod kapasiteit	Hoof Kenmerke
PT2262	Vast-kode RF kodering	4V–15V	6561 adres kombinasies	Drie-toestand adres pins, wyd gebruik in RF afstandsbeheer
HT12E	12-bis kodering IC	2.4V–12V	4096 kombinasies	8 adres biete + 4 data biete, RF/IR ondersteuning
SC2262	PT2262-geskikte kodering	3V–15V	6561 kombinasies	Laekost RF kodering vir draadlose skakelaars
HS1527	Leer-kode kodering	3V–12V	1,048,576 kodes	EV1527-geskikte OTP leer kode kodering
RT1527	Leer-kode kodering	3V–12V	1,048,576 kodes	Kompatibel met EV1527 RF leer stelsels

Hoe die EV1527 Encoder IC Werk

Die EV1527 encoder IC werk deur knoppie-insette in gecodeerde draadlose data te omskakel. Wanneer 'n knoppie wat aan K0, K1, K2, of K3 gekoppel is, gedruk word, skep die IC 'n dataframe wat 'n preamble, 'n unieke 20-bis adreskode, en 'n 4-bis datakode vir die geselekteerde knoppie insluit.

Die EV1527 gebruik puls-lengte kodering om logika HOOG en LAAG sein te stuur. Sy osillator weerstand beheer die tydsberekening, terwyl die datakoppelpunt die gencodeerde sein na 'n RF transmitter module stuur. Die ontvanger dekodeer dan die sein en aktiveer die korrekte funksie, soos om 'n relais, lig, alarm, of afstandsbediening toestel aan te skakel.

Kenmerke & Spesifikasies van EV1527

Parameter	EV1527 Spesifikasies
IC tipe	Eenmalig programmeerbare (OTP) RF encoder IC
Tegnologie	CMOS tegnologie
Adres kapasiteit	1,048,576 unieke kodes (20-bis adres)
Data-bits	4-bis data insette (K0–K3)
Totale oordragraam	24-bis data raam
Bedryfs spanning	3V – 12V DC
Insetspanning	-0.3V tot VCC +0.3V
Uitgangsspanning	-0.3V tot VCC +0.3V
Wagtog stroom	Tipies 1.0µA
Maksimale krag dissipasie	300mW (VCC = 12V)
Bedryfstemperatuur	-20°C tot 70°C
Bergingstemperatuur	-40°C tot 125°C
Oscillator tipe	Enkele eksterne weerstand osillator
Oscillator Weerstand Bereik	Tipies 300KΩ – 430KΩ
Modulering Ondersteuning	ASK / OOK RF oordrag
RF Frekwensie Kompatibiliteit	Gewoonlik 315MHz en 433MHz
Uitvoerformaat	Preamble + 20-bis adres + 4-bis data
Kodering metode	Puls-lengte kodering
Logika tydsverhouding	1:3 puls-lengte verhouding
Data Inset Kanale	4 kanale (K0, K1, K2, K3)

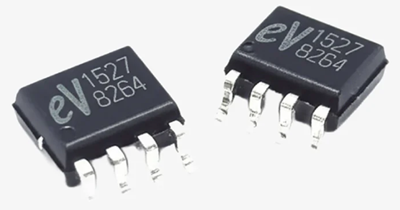

Pakket tipes	DIP-8 en SOP-8
Oordrag tipe	Serie digitale RF kodering
Veiligheid tipe	Leer-kode / vaste unieke ID
Kompatible IC's	RT1527, FP1527, HS1527

EV1527 Tipiese Stroombaan Diagram en Bedradings

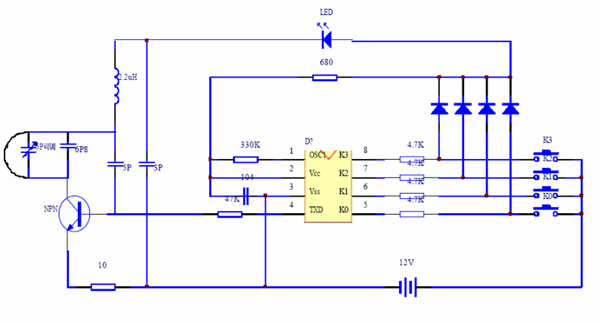

Basiese EV1527 RF Transmitter Stroombaan

Die EV1527 word algemeen gebruik met ASK/OOK RF transmitter stroombane wat by 315MHz of 433MHz werk. In 'n basiese draadlose afstandsbedieningsontwerp word drukknoppies direk aan die K0–K3 insetpinte van die EV1527 gekoppel. Wanneer 'n knoppie gedruk word, genereer die IC gencodeerde digitale data en stuur dit deur die TXD-uitgangspunt na die RF oordragfase. Die stroombaan sluit gewoonlik 'n eksterne osillatorweerstand in wat aan die OSC-punt gekoppel is om die oordrag tydsberekening en puls breedte te beheer.

Die RF transmitter gedeelte bevat 'n RF transistor, induktore, kapasitors, en 'n antenna wat die gencodeerde digitale pulse in radiofrekwensie seine omskakel. Soos in die skematiese hieronder getoon, dryf die EV1527 die RF osillator stroombaan, wat dan die sein draadloos uitsaai.

Vir stabiele werking moet die kragtoevoer behoorlik gefilter word met behulp van kapasitors naby die VCC en GND-punte. Meeste EV1527 transmitter stroombane werk vanaf 3V tot 12V DC, afhangende van die afstandbeheer ontwerp. Batterij-aangedrewe stelsels gebruik dikwels 3V munt soos of 12V miniatuur batterye vir kompakte draadlose afstandsbedieners.

Die antenne speel ook 'n belangrike rol in oordrag afstand. 'n Regs-geskaalde draad antenne of lente antenne help om RF prestasie en kommunikasie afstand te verbeter. Swak antenne ontwerp kan seinsterkte en ontvanger sensitiwiteit verminder.

EV1527 met 433MHz RF Module

Die EV1527 word wyd gekombineer met kompakte 433MHz RF transmitter modules wat gebruik word in draadlose skakelaars, motorhuise, alarms, en slim huis stelsels. In hierdie ontwerpe hanter die EV1527 data kodering terwyl die RF module draadlose sein oordrag uitvoer. Die module sluit gewoonlik die RF osillator, pas netwerk, en antenne verbinding in 'n klein PCB samestelling.

Die sein vloei begin wanneer 'n drukknoppie een van die K0–K3 insetpinte aktiveer. Die EV1527 kodeer die adres en knoppie data, stuur dan die serial uitvoer na die RF transmitter module. Die RF module omskakel die digitale sein in 'n 433MHz ASK/OOK radiosignaal en stuur dit deur die antenne na 'n kompatible ontvanger module.

EV1527 433MHz RF Module Voorbeelde

Gewone EV1527 module parings sluit in:

• EV1527 zender + RX480 ontvanger

• EV1527 zender + PT2272 dekoder ontvanger

• EV1527 zender + leer-kode relaismodule

• EV1527 zender + Arduino 433MHz RF ontvanger

Hierdie modulekombinasies is gewild omdat dit eenvoudige draadlose beheer bied met lae kragverbruik, maklike paarvorming, en 'n groot transmissiebereik vir verbruikers- en industriële RF-toepassings.

Breë Toepassings van EV1527

• Draadlose RF afstandbeheerders

• Motorhuisdeure-openerstelsels

• Outomatiese hekbeheerders

• Rolshutter en terugtrekbare deurstelsels

• Draadlose deurbelstelsels

• Slim huis outomatiseringsbeheerstelsels

• Draadlose ligskakelingstelsels

• RGB LED-strook en ligbeheer

• Huise sekuriteitsalarmsisteme

• Draadlose relaisbeheermodules, ens.

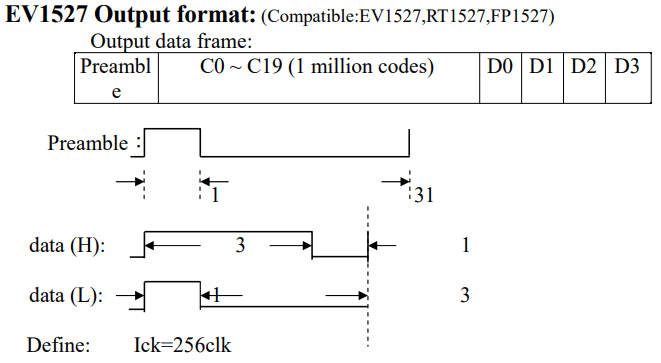

EV1527 Data Koderings Formaat

EV1527 Uitsetdata Raam Struktuur

Die EV1527 stuur draadlose beheerdatas met 'n vaste digitale raamsamestelling. Soos in die diagram getoon, bevat die uitvoerraam drie hoofseksies: die preamble sein, die 20-bis adreskode (C0–C19), en die 4-bis dataseksie (D0–D3). Die adresseksie bied tot 1 miljoen unieke kodekombinasies, wat help om interferensie tussen nabye afstandbeheer toestelle wat dieselfde RF-frekwensie gebruik, te voorkom.

Die 4-bis dataseksie verteenwoordig die knoppie-insette wat aan K0, K1, K2, en K3 gekoppel is. Wanneer 'n knoppie gedruk word, omskakel die kodeerder die knoppietoestand in seriële digitale data en stuur dit na die RF zender-module vir draadlose oordrag.

Die preamble aan die begin van die raam help die ontvanger om te sinkroniseer en die begin van geldige transmissiedata te identifiseer. Dit verbeter die dekoding stabiliteit en verminder valse triggering wat veroorsaak word deur RF geraas of interferensie.

EV1527 Logika “Hoog” en “Laag” Pulse Tydsberekening

Die diagram toon ook hoe EV1527 digitale logika verteenwoordig met behulp van pulsa-breedtydsberekening. In plaas daarvan om slegs standaard spanningsvlakke oor te dra, gebruik die IC tydsverskille tussen HOOG en LAAG pulse om binêre data te kodeer.

Vir 'n logika HOOG (H), bly die sein HOOG langer en LAAG korter. Vir 'n logika LAAG (L), bly die sein LAAG langer en HOOG korter. Hierdie pulsa-breedkodeermetode help RF ontvangers om tussen binêre 1 en binêre 0 te onderskei, selfs in rumoerige draadlose omgewings.

Die tydsverhouding wat in die diagram getoon word, gebruik 'n 1:3 verhouding:

• Logika HOOG = lang HOOG pulse + kort LAAG pulse

• Logika LAAG = kort HOOG pulse + lang LAAG pulse

Hierdie kodeermetode word algemeen in ASK/OOK RF kommunikasie stelsels gebruik omdat dit eenvoudig, betroubaar is, en maklik vir leer-kode ontvangers om te dekodere.

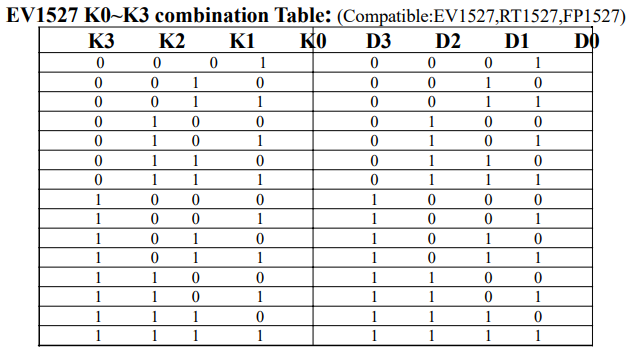

EV1527 K0–K3 Knoppie Kombinasietabel

Verstaan EV1527 Knoppie Inset Kaart

Soos in Tabel 1 getoon, bepaal die K0–K3 insetpunte die oorgedra databit D0–D3. Elke knoppie inset kaart direk na 'n ooreenstemmende uitvoer databit tydens draadlose transmissie.

Byvoorbeeld:

• Deur K0 te druk, aktiveer dit D0

• Deur K1 te druk, aktiveer dit D1

• Deur K2 te druk, aktiveer dit D2

• Deur K3 te druk, aktiveer dit D3

Wanneer verskeie knoppies terselfdertyd gedruk word, kombineer die uitvoerdatabits om verskillende binêre transmissiepattrone te skep. Dit laat een EV1527 afstandbeheerder toe om verskeie funksies soos AAN/AF skakeling, kanaalkeuse, beligtingbeheer of motor rigtingbeheer te beheer.

Die tabel toon ook dat EV1527 verskeie knoppie kombinasies ondersteun, wat dit geskik maak vir veelkanaal draadlose afstandbeheerstelsels.

Waarom die K0–K3 Kombinasietabel Belangrik Is

Tabel 1 is belangrik omdat RF ontvanger module gebruik hierdie oorgedrade databits om te identifiseer watter knoppie op die afstandbeheerder gedruk is. Leer-kode RF ontvangers stoor die adreskode en monitor die D0–D3 databits tydens werking.

Hierdie kaartstelsel vereenvoudig draadlose sirkuitontwerp omdat die ontvanger net die oorgedrade data-raam hoef te dekodere om die korrekte uitvoerkanaal of relais te aktiveer.

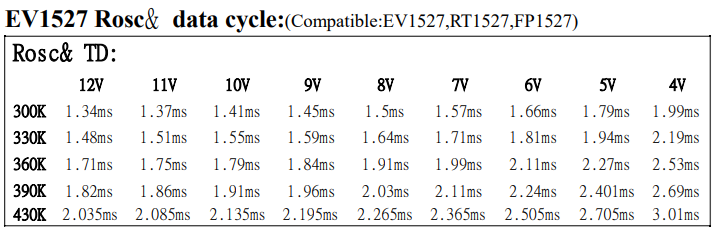

EV1527 Osillator Weerstand en Data Siklus Tydsberekening

Verhouding Tussen ROSC Weerstand en Transmission Tydsberekening

Soos in die Tabel getoon, hang die EV1527 tydsiklus af van beide die eksterne oscillator weerstand (ROSC) en die werks spanning. Die weerstand wat aan die oscillator pen gekoppel is, beheer die interne klokfrekwensie wat vir datakodering gebruik word.

Laer weerstandwaardes produseer korter datasiklusse en vinniger transmissietydsberekening, terwyl hoër weerstandwaardes stadiger tydsiklusse genereer. Byvoorbeeld:

• 'n 300KΩ weerstand produseer vinniger pulse tydsberekening

• 'n 430KΩ weerstand produseer stadiger pulse tydsberekening

Hierdie tydsbeheer is belangrik omdat beide die transmitter en ontvanger moet gebruik maak van mekaar se tydkenmerke vir betroubare kommunikasie.

Effek van Voorsienings Spanning op EV1527 Tydsberekening

Die tabel toon ook dat die transmissie siklus effens verander met die voorsienings spanning. Soos die bedryfs spanning verminder van 12V na 4V, word die puls tydsberekening langer.

Dit gebeur omdat die interne oscillator frekwensie verander met spanning variasies. In battery-aangedrewe RF afstandbeheerders kan die spanning val effens die transmissie tydsberekening en kommunikasie stabiliteit beïnvloed.

Om hierdie rede kies ontwerpers gewoonlik stabiliseerde weerstand waardes en handhaaf behoorlike krag voorsienings toestande om betroubare draadlose sein transmissie te verseker.

EV1527 vs PT2262 vs HT12E Kodering ICs

Kenmerk	EV1527	PT2262	HT12E
IC Tipe	OTP Leer-Kode Kodering	Vast-Kode RF Kodering	12-Bit Kodering IC
Kodering Metode	Puls-breedte kodering	Drie-toestand kodering	Parallel-naar-serial kodering
Adres Capaciteit	1,048,576 kodes (20-bit)	6561 kombinasies	256 adres kombinasies
Data Bisse	4 bis	Tot 6 data bis	4 data bis
Adres Konfigurasie	Interne OTP adres	Eksterne adres pens	Eksterne adres pens
Sekuriteitsvlak	Hoër	Gematigde	Gematigde
Herprogrammeerbaar	Nee (OTP)	Ja via hardeware pens	Ja via adres pens
Bedryfs Spanning	3V – 12V	4V – 15V	2.4V – 12V
Oscillator Metode	Enkele eksterne weerstand	Eksterne weerstand osciller	Eksterne weerstand osciller
RF Compatibiliteit	315MHz / 433MHz ASK/OOK	315MHz / 433MHz ASK/OOK	RF en IR modules
Pareer Metode	Leer-kode pareer	Handmatige kode gelykmaking	Handmatige adres gelykmaking
Ontvanger Kompatibiliteit	Leer-kode ontvangers	PT2272 dekodeerder	HT12D dekodeerder
Krag Verbruik	Baie lae standby stroom	Lae	Baie lae
Stroombaan Kompleksiteit	Eenvoudig	Gematigde	Gematigde

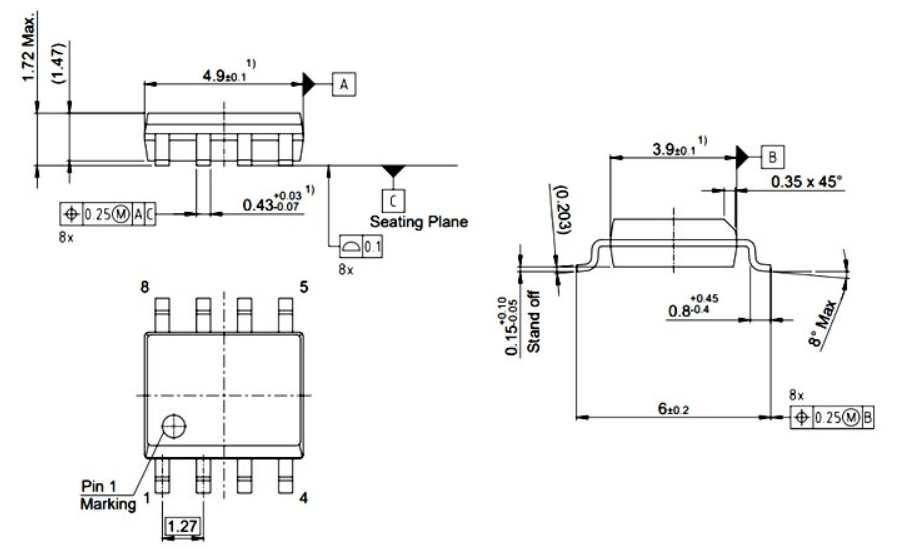

Meganiese Afmetings van EV1527

Gevolgtrekking

Vergeleke met ouer kodering ICs soos PT2262 en HT12E, bied die EV1527 'n baie groter kode kapasiteit en makliker leer-kode pareer met kompatible ontvangers. Egter, omdat dit OTP is, kan sy interne adres nie verander word na programmering nie. Vir die meeste laekoste RF afstandbeheer ontwerpe, bied die EV1527 'n goeie balans tussen eenvoud, lae krag gebruik, betroubare transmissie, en wye ontvanger kompatibiliteit.

Gereeld Gestelde Vrae [FAQ]

1. Hoekom gebruik die EV1527 'n leer-kode stelsel eerder as vaste hardeware adres pens soos PT2262?

Die EV1527 gebruik 'n interne eenmalig programmeerbare 20-bit adres eerder as eksterne adres pens om baie hoër kode kapasiteit en makliker draadlose pareer te bied. Dit verminder die kans van sein interferensie tussen nabye RF afstandbeheerders en vereenvoudig stroombaanontwerp omdat geen handmatige adres konfigurasie nodig is nie.

2. Hoe beïnvloed die oscillator weerstand die EV1527 draadlose kommunikasie betroubaarheid?

Die eksterne oscillator weerstand beheer die interne tydsberekening wat gebruik word vir puls-breedte kodering. As die tydsberekening tussen die transmitter en ontvanger nie naby mekaar pas nie, kan dekoderingfoute voorkom. Laer weerstand waardes skep vinniger tydsiklus, terwyl hoër weerstand waardes stadiger transmissie tydsberekening skep.

3. Hoekom is puls-breedte kodering belangrik in EV1527 RF transmissie stelsels?

Puls-breedte kodering help die ontvanger om te onderskei tussen logika HOOG en LAAG seine deur puls tydsverskille te gebruik in plaas van slegs spanning vlakke. Dit verbeter dekodering stabiliteit en verminder vals aktivering veroorsaak deur RF geraas en interferensie in draadlose omgewings.

4. Watter probleme kan gebeur as die EV1527 antenne ontwerp swak is?

'n Swak antenne ontwerp kan transmissie afstand verminder, seinsterkte verlaag, en ontvanger sensitiwiteit vermindering. Dit kan onstabiele draadlose kommunikasie, korter bedryfsbereik, vertraagde reaksie, of seinverlies in afstandbeheerstelsels veroorsaak.

5. Hoekom word die EV1527 wyd gebruik met 433MHz ASK/OOK RF modules?

Die EV1527 werk goed saam met 433MHz ASK/OOK modules omdat die kodering formaat eenvoudig, goedkoop en maklik is vir leer-kode ontvangers om te decodeer. Hierdie modules bied ook 'n goeie transmissie bereik met lae kragverbruik, wat hulle geskik maak vir draadloos skakelaars, alarms, en slim huisbeheer.

6. Hoe verbeter die EV1527 sekuriteit in vergelyking met ouer RF kodeerder IC's?

Die EV1527 ondersteun meer as 1 miljoen unieke adres kombinasies met 'n 20-bis OTP adreskode. Dit verminder die risiko van toevallige kode duplisering en inmenging aansienlik in vergelyking met ouer vaste-kode kodeerder IC's wat minder adreskombinasies ondersteun.
