FT230X Pinout, Drywer Instelling, en Mikrokontroller Koppelgids

Moderne rekenaars gebruik gewoonlik USB-poorte, maar baie mikrobeheerders en ingeboude toestelle kommunikeer steeds deur UART-reeksseine.Dit is waar die FT230X nuttig word.Hierdie artikel verduidelik die FT230X pinout, interne werking, elektriese spesifikasies, bestuurderopstelling, mikrobeheerderverbinding, werkverrigting, vergelykings en werklike gebruike.

Katalogus

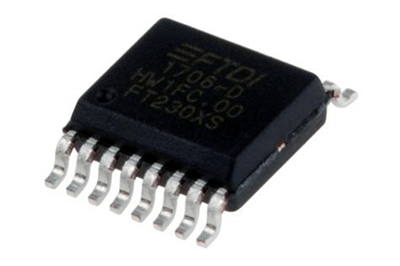

FT230X USB-na-UART-koppelvlak IC

Die FT230X is 'n kompakte USB-na-UART-koppelvlak IC van FTDI.Dit omskep USB-data vanaf 'n rekenaar in asynchrone seriële UART-seine, wat eksterne hardeware toelaat om deur TX- en RX-lyne te kommunikeer.Die skyfie hanteer die volle USB-protokol intern, so dit verminder fermwarewerk en vereenvoudig USB-reeksontwerp.

Dit ondersteun datatempo's van 300 baud tot 3 Mbaud, sluit geïntegreerde klokopwekking in sonder dat 'n eksterne kristal nodig is, en bied konfigureerbare CBUS-penne, LED-aandrywingseine, UART-seinomkering en ingeboude geheue vir toestelkonfigurasie.Dit ondersteun ook FTDI VCP- en D2XX-bestuurders, wat die toestel help om as 'n virtuele COM-poort op ondersteunde stelsels te verskyn.

Die FT230X is ontwerp vir kompakte en lae-krag hardeware, met USB 2.0 Volspoed-versoenbaarheid, geïntegreerde terugstelling, interne reguleerders, lae aktiewe en opskortende stroom, en werking oor 'n uitgebreide temperatuurreeks.

Bestelinligting:

Deel Nommer	Pakket Tik	Speld vas Tel	Pakket Beskrywing	RoHS Status
FT230XS-R	SSOP	16 penne	Krimp Klein Omlyn Pakket	RoHS voldoen
FT230XQ-R	QFN	16 penne	Quad Flat Geen loodpakket	RoHS voldoen

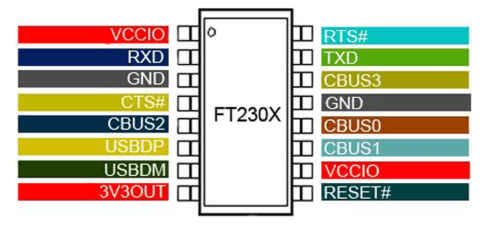

FT230X Pinout en Hardeware Oorsig

Die FT230X bevat USB-kommunikasiepenne soos USBDP en USBDM, wat direk aan die USB-datalyne verbind.Die TXD- en RXD-penne hanteer UART-reekstransmissie en -ontvangs, terwyl RTS# en CTS# opsionele hardewarevloeibeheer ondersteun vir meer stabiele kommunikasie.

Kragverwante penne sluit VCCIO, 3V3OUT en GND in.VCCIO laat die UART-koppelvlakspanning toe om eksterne logikavlakke te pas, terwyl 3V3OUT die intern gereguleerde 3.3V-uitset verskaf.Die skyfie bevat ook 'n RESET#-pen vir hardeware-terugstellingbeheer.

Bykomende konfigureerbare penne soos CBUS0, CBUS1, CBUS2 en CBUS3 kan geprogrammeer word vir funksies soos TX/RX LED-aanwysers, klokuitset of GPIO-werking.Hierdie buigsaamheid help om eksterne stroombaanontwerp te vereenvoudig terwyl koppelvlakbeheer en monitering verbeter word.

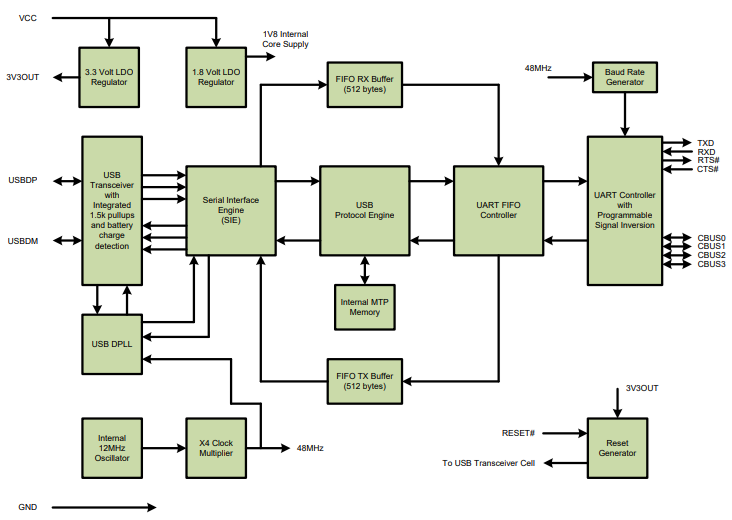

FT230X interne werking

Die FT230X werk as 'n brug tussen 'n rekenaar se USB-koppelvlak en 'n UART-reekskommunikasiestelsel.Intern omskep die skyfie USB-datapakkies in UART TX/RX-seine wat mikrobeheerders en ingeboude hardeware kan verstaan.

As dit aan 'n rekenaar gekoppel is, gaan USB-seine deur die USBDP- en USBDM-penne in en gaan na die geïntegreerde USB-senderontvanger en Serial Interface Engine (SIE).Die SIE bestuur laevlak USB-kommunikasietake, insluitend pakkie-dekodering, tydsberekening, sinchronisasie en USB-protokolhantering.Dit laat die eksterne mikrobeheerder toe om deur UART te kommunikeer sonder om USB-firmware direk te implementeer.

Die USB-protokol-enjin verwerk dan die inkomende USB-data en dra dit oor na die interne EIEU-buffers.Die FT230X bevat afsonderlike 512-grepe stuur- en ontvang-EIEU-buffers, wat help om datavloei glad te maak en kommunikasie-onderbrekings tydens hoëspoed-reeksoordragte te verminder.

Na buffering stuur die UART FIFO-beheerder die data na die UART-beheerder, waar die USB-data omgeskakel word in standaard UART-reeksseine soos TXD, RXD, RTS# en CTS#.Die UART-beheerder ondersteun ook programmeerbare seininversie en konfigureerbare kommunikasie-instellings.

Die FT230X bevat 'n interne ossillator en klokvermenigvuldiger wat die vereiste bedryfhorlosies intern genereer, wat die behoefte aan 'n eksterne kristal uitskakel.Geïntegreerde spanningsreguleerders verskaf stabiele interne 3.3V- en 1.8V-toevoer, terwyl die interne MTP-geheue toestelkonfigurasie-inligting soos USB-beskrywers en CBUS-instellings stoor.

Hierdie geïntegreerde argitektuur help om hardeware-ontwerp te vereenvoudig, eksterne komponente te verminder, en bied stabiele USB-na-reeks kommunikasie met lae kragverbruik.

FT230X Elektriese spesifikasies

Parameter	Spesifikasie
USB Standaard	USB 2.0 Vol Spoed
USB-datatempo	12 Mbps
UART Baud-koers	300 baud tot 3 Mbaud
Bedryf Spanning	+5V Enkel Voorsiening
UART I/O-spanning	1.8V tot 5V Versoenbaar
Intern Reguleerder Uitsette	3.3V en 1.8V
Logika vlak Ondersteuning	3.3V CMOS / 5V Verdraagsame insette
TX/RX EIEU Buffer Grootte	512 grepe elk
Geïntegreerde Geheue	2048-grepe MTP Geheue
Klok Bron	Intern Ossillator
Eksterne kristal Vereis	Nee
Aktiewe stroom Verbruik	Tipies 8mA
USB opskort Huidige	Tipies 125µA
Bedryf Temperatuurreeks	-40°C tot +85°C
UART-dataformaat Ondersteuning	7 of 8 databits
Stop Bit Ondersteuning	1 of 2 Stop Bits
Pariteit Ondersteuning	Vreemd, ewe, Mark, Ruimte, geen
Pakkettipes	16-pen SSOP, 16-pen QFN
Vloeibeheer Ondersteuning	RTS#, CTS#
USB-bestuurder Ondersteuning	VCP en D2XX Bestuurders
USB-kragmodusse	Bus-aangedrewe, Selfaangedrewe
CBUS Spelde	Konfigureerbaar GPIO-funksies
Sein inversie	Ondersteun
ESD / Herstel Kenmerke	Geïntegreerde Aanskakel-terugstelling
Voldoening	RoHS voldoen

FT230X Kommunikasie Prestasie

Die FT230X ondersteun UART-data-oordragkoerse van 300 baud tot 3 Mbaud, wat beide laespoedbeheerkommunikasie en hoëspoed-reeksdata-uitruiling moontlik maak.Die geïntegreerde USB-protokolhantering help om verwerkingsbokoste op die eksterne mikrobeheerder te verminder, wat kommunikasiedoeltreffendheid verbeter en stelselontwerp vereenvoudig.

Om gladde datavloei tydens deurlopende transmissie te handhaaf, bevat die FT230X afsonderlike 512-grepe versending en ontvang EIEU buffers.Hierdie buffers help om dataverlies te minimaliseer, oorlooprisiko's te verminder en stabiliteit tydens hoë-deurvloei-kommunikasie te verbeter.Die interne bufferstelsel is veral nuttig wanneer gebarste data-oordragte of vinnige reekskommunikasie tussen die USB-gasheer en UART-toestel hanteer word.

Die FT230X bied ook 'n lae kommunikasie-latency en stabiele tydsberekening prestasie deur sy geïntegreerde klok generasie stelsel.Omdat die skyfie 'n interne ossillator en klokvermenigvuldiger gebruik, skakel dit die behoefte aan 'n eksterne kristal uit, terwyl dit steeds betroubare UART-tydberekening akkuraatheid behou.Hardewarevloeibeheerondersteuning deur RTS# en CTS# verbeter kommunikasiestabiliteit verder deur bufferoorskryding tydens swaar dataverkeer te voorkom.

In praktiese werking is die FT230X bekend vir betroubare USB-verbindingstabiliteit, lae kragverbruik en konsekwente drywerprestasie oor ondersteunde bedryfstelsels.Die geïntegreerde USB-senderontvanger, spanningreguleerders en protokol-enjin help om eksterne ontwerpkompleksiteit te verminder terwyl betroubare reekskommunikasieprestasie in kompakte hardeware-ontwerpe gehandhaaf word.

FT230X-bestuurderinstallasie en sagteware-opstelling

Die FT230X gebruik FTDI Virtual COM Port (VCP) en D2XX drywers om 'n rekenaar in staat te stel om die toestel as 'n seriële COM-poort te herken.Nadat die FT230X deur USB gekoppel is, bespeur die bedryfstelsel gewoonlik die hardeware en laai die toepaslike drywer outomaties.Sodra dit geïnstalleer is, verskyn die toestel in die stelsel as 'n standaard seriële kommunikasie-koppelvlak wat gebruik kan word met terminale sagteware, programmeringsgereedskap en ingebedde ontwikkelingsplatforms.

Vir Windows-stelsels installeer gebruikers gewoonlik die amptelike FTDI VCP-bestuurderpakket.Na die installasie kan die FT230X deur Toestelbestuurder onder die COM-poortafdeling nagegaan word.Linux-stelsels bevat oor die algemeen ingeboude FTDI-bestuurderondersteuning in die kern, so die toestel word gewoonlik outomaties opgespoor sonder bykomende installasiestappe.macOS ondersteun ook FTDI-bestuurders, alhoewel nuwer stelselweergawes opgedateerde bestuurderpakkette of sekuriteitstoestemming mag vereis tydens installasie.

Behoorlike bestuurderinstallasie is belangrik vir stabiele kommunikasieprestasie.Verkeerde drywers, beskadigde USB-kabels of kragprobleme kan verhoed dat die FT230X korrek opgespoor word.In sommige gevalle sal gebruikers dalk die bestuurder handmatig moet kies of die stelsel moet herbegin na installasie.Sodra dit behoorlik gekonfigureer is, bied die FT230X stabiele seriële kommunikasie met lae latensie en betroubare USB-verbinding.

Hoe om FT230X met mikrobeheerders te gebruik

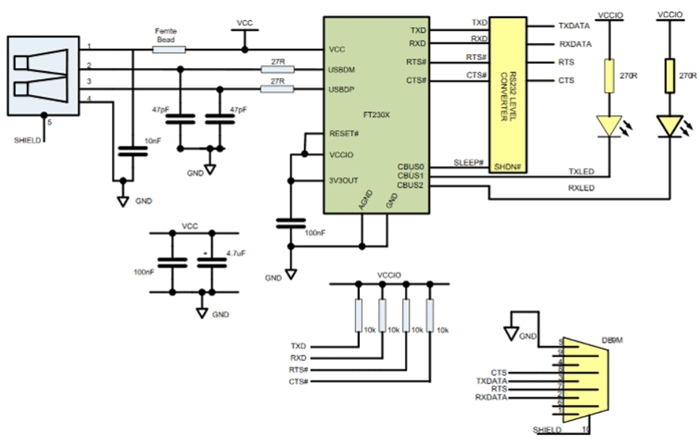

Die FT230X koppel 'n rekenaar se USB-poort aan die UART-koppelvlak van 'n mikrobeheerder.In die stroombaan wat hierbo getoon word, ontvang die FT230X USB-seine deur die USB-aansluiting en sit dit om in UART-kommunikasieseine soos TXD, RXD, RTS# en CTS#.Hierdie seine word dan direk aan die mikrobeheerder UART-penne gekoppel vir seriële kommunikasie.

Om kommunikasie korrek te bewerkstellig, moet die FT230X TXD-pen aan die mikrobeheerder RX-pen verbind word, terwyl die FT230X RXD-pen aan die mikrobeheerder TX-pen verbind.Albei toestelle moet dieselfde grondverbinding deel.Die VCCIO-pen word gebruik om die UART-logiese spanningsvlak met die teikenmikrobeheerder te pas, wat versoenbaarheid met beide 3.3V- en 5V-stelsels moontlik maak.

Die stroombaan bevat ook USB-beskerming en filterkomponente soos ferrietkrale, kapasitors en resistors om seinintegriteit te verbeter en elektriese geraas te verminder.Die CBUS-penne is gekonfigureer om TX- en RX-aktiwiteit-LED's aan te dryf, wat gebruikers in staat stel om seriële data-oordrag visueel te monitor.

Nadat die FTDI-bestuurder op die rekenaar geïnstalleer is, verskyn die FT230X as 'n virtuele COM-poort.Serial terminal sagteware of ontwikkelingsinstrumente kan dan direk met die gekoppelde mikrobeheerder deur USB kommunikeer.

FT230X vs ander USB-na-UART-omskakelaars

Omskakelaar IC	Koppelvlak Tik	Maks UART spoed	Sleutel Sterkte	Hoof Beperking	Beste Gebruik Case
FT230X	USB aan UART	Op tot 3 Mbaud	Kompakte grootte, stabiele FTDI-bestuurders, geen eksterne kristal nie	Minder penne as groter FTDI-skyfies	Klein USB-na-reeks ontwerpe
FT232RL	USB aan UART	Op tot 3 Mbaud	Volwasse, wyd gebruik, meer I/O-opsies	Groter en gewoonlik hoër koste	Algemene doel USB-reeksadapters
CH340	USB aan UART	Algemeen tot 2 Mbps	Lae koste en maklik om te bron	Bestuurder ondersteuning kan volgens stelsel verskil	Begroting USB seriële modules
CP2102	USB aan UART	Op tot 1 Mbps	Goeie bestuurder ondersteuning en kompakte ontwerp	Laer maksimum baud koers as FT230X	Mikrobeheerder ontwikkelingsrade
PL2303	USB aan UART	Algemeen tot 1 Mbps	Algemeen by ouer mense USB seriële kabels	Kloon/bestuurder versoenbaarheidskwessies	Basiese nalatenskap seriële adapters
MCP2221A	USB na UART/I2C	Op tot 460,8 kbps UART	Voeg USB-tot-I2C by ondersteun	Stadiger UART prestasie	Eenvoudig USB-I2C/UART-brugontwerpe

Werklike toepassings van FT230X

Ingeboude stelsel ontfouting

Die FT230X word wyd gebruik vir UART-ontfouting in ingebedde stelsels.Ingenieurs koppel die FT230X aan mikrobeheerders om seriële uitset te monitor, diagnostiese boodskappe te bekyk en firmwaregedrag tydens ontwikkeling te toets.Sy stabiele USB-verbinding en betroubare COM-poort kommunikasie maak ontfouting makliker en meer konsekwent.

Firmware oplaai

FT230X word algemeen geïntegreer in hardeware wat firmware-programmering deur UART-kommunikasie vereis.Dit laat rekenaars toe om fermwaredata direk na mikrobeheerders oor te dra deur USB te gebruik, wat sagteware-opdaterings vereenvoudig en die behoefte aan toegewyde reekspoorte op moderne rekenaars verminder.

Industriële beheerkoppelvlakke

Industriële stelsels gebruik dikwels UART-kommunikasie vir masjienbeheer, monitering en konfigurasie.Die FT230X bied 'n stabiele USB-na-reeks-koppelvlak wat onderhoudsrekenaars en beheerstelsels toelaat om met industriële beheerders te kommunikeer deur 'n standaard USB-verbinding.

IoT-toestelkommunikasie

Baie IoT-ontwikkelingsplatforms gebruik FT230X vir seriële kommunikasie tydens toestelopstelling, toetsing en datamonitering.Dit laat ontwikkelaars toe om sensordata, konfigurasieopdragte en ontfoutingsinligting tussen die IoT-hardeware en 'n rekenaar uit te ruil.

USB-na-reeks-adaptermodules

Die FT230X word algemeen in USB-na-TTL-reeksomskakelaarmodules gebruik.Hierdie adapters bied 'n maklike manier om UART-gebaseerde hardeware aan rekenaars te koppel deur USB vir kommunikasie-, konfigurasie- en toetsdoeleindes.

FPGA en Ontwikkelingsraad-koppelvlakke

Ontwikkelingsborde en FPGA-stelsels sluit dikwels FT230X-skyfies in om direkte USB-reekskommunikasie te verskaf.Dit help gebruikers om toegang tot selflaailaaiers, seriële konsoles en konfigurasie-koppelvlakke te kry sonder om eksterne seriële hardeware te benodig.

Serial Data Logging Systems

Die FT230X kan gebruik word in stelsels wat voortdurend reeksdata versamel en na 'n rekenaar oordra.Sy interne EIEU-buffers help om stabiele kommunikasie te handhaaf tydens deurlopende data-oordrag en verminder die risiko van dataverlies.

Laboratorium- en toetstoerusting

Toetsinstrumente en laboratoriumtoestelle gebruik soms FT230X as 'n USB-kommunikasie-koppelvlak vir stelselmonitering, kalibrasie en parameterkonfigurasie.Die skyfie vereenvoudig rekenaarverbindings terwyl betroubare reekskommunikasieprestasie gehandhaaf word.

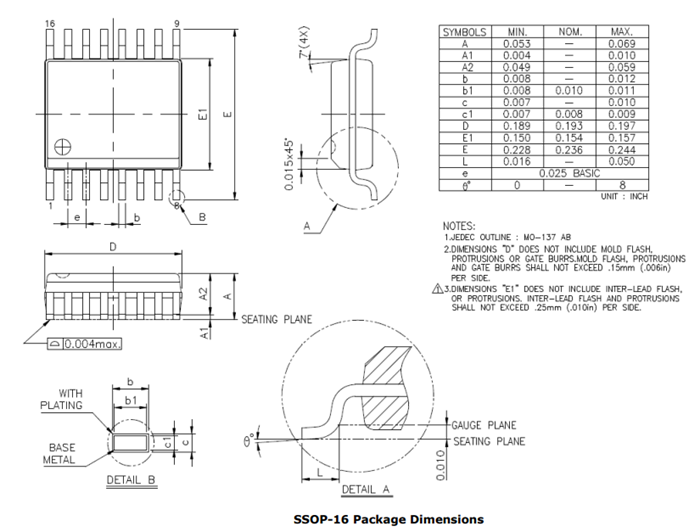

Meganiese afmetings van FT230X

Gevolgtrekking

Die FT230X is 'n praktiese USB-na-UART-koppelvlak-IC vir ontwerpe wat stabiele reekskommunikasie, kompakte hardeware en eenvoudige USB-verbinding benodig.Sy geïntegreerde USB-enjin, interne ossillator, spanningsreguleerders, konfigureerbare CBUS-penne, EIEU-buffers en bestuurderondersteuning help om eksterne komponente te verminder terwyl dit ontwerpbetroubaarheid verbeter.Oor die algemeen is die FT230X 'n sterk keuse wanneer jy 'n klein, lae-krag en betroubare USB-reekskoppelvlak benodig.Dit is veral nuttig wanneer stabiele drywers, buigsame logikaspanningondersteuning en skoon UART-kommunikasie meer saak maak as om bloot die goedkoopste omsetter te kies.

Gereelde vrae [Gereelde Vrae]

1. Hoekom benodig die FT230X nie 'n eksterne kristal ossillator nie?

Die FT230X sluit 'n interne ossillator en klokvermenigvuldigerkring in wat die vereiste bedryfshorlosies intern genereer.Dit verminder eksterne komponente, verlaag PCB-grootte, vereenvoudig stroombaanontwerp en verbeter algehele stelselintegrasie.

2. Hoe verbeter die FT230X EIEU-buffers seriële kommunikasiebetroubaarheid?

Die FT230X bevat afsonderlike 512-grepe oordrag en ontvang EIEU buffers wat help om gladde datavloei tydens hoëspoed kommunikasie.Hierdie buffers verminder oorlooprisiko's, verminder dataverlies en verbeter stabiliteit tydens bars data-oordragte.

3. Wat is die voordeel van FT230X wat beide VCP- en D2XX-bestuurders ondersteun?

VCP-drywers laat die FT230X toe om as 'n standaard COM-poort te verskyn, wat integrasie eenvoudig maak met terminale sagteware en ingebedde gereedskap.D2XX-bestuurders bied direkte USB-toegang vir gevorderde toepassings wat laervlak kommunikasiebeheer vereis.

4. Hoekom is VCCIO belangrik wanneer FT230X aan mikrobeheerders gekoppel word?

Die VCCIO-pen laat die UART-logikaspanning toe om by die teikenstelselspanning te pas.Dit help die FT230X om veilig met beide 3.3V- en 5V-mikrobeheerders te kommunikeer sonder om logikavlakversoenbaarheidsprobleme te veroorsaak.

5. Hoe verminder die FT230X mikrobeheerder-firmware-kompleksiteit?

Die FT230X hanteer die volledige USB-protokol intern deur sy geïntegreerde USB-senderontvanger en Serial Interface Engine (SIE).Dit elimineer die behoefte vir die mikrobeheerder om komplekse USB-firmware-stapels te implementeer.

6. Watter kommunikasieprobleme kan voorkom as RTS# en CTS# vloeibeheer nie gebruik word nie?

Sonder hardewarevloeibeheer kan hoëspoedkommunikasie bufferoorskryding ervaar of data laat val wanneer die ontvangstoestel nie inkomende data vinnig genoeg kan verwerk nie.RTS# en CTS# help om datavloei te reguleer om stabiliteit te verbeter.

7. Waarom word die FT230X algemeen verkies bo laekoste USB-na-UART-omsetters?

Die FT230X is bekend vir stabiele FTDI-bestuurderondersteuning, betroubare USB-opsporing, kommunikasie met lae latensie en konsekwente bedryfstelselversoenbaarheid.Hierdie eienskappe help om kommunikasie- en bestuurderverwante probleme te verminder.

8. Hoe verbeter die CBUS-penne hardeware buigsaamheid?

CBUS-penne kan gekonfigureer word vir veelvuldige funksies soos TX/RX LED-aanwysers, GPIO-werking, klokuitset of slaapseine.Dit laat ontwerpers toe om nuttige beheer- en moniteringskenmerke by te voeg sonder ekstra komponente.

9. Watter faktore kan verhoed dat die FT230X deur 'n rekenaar opgespoor word?

Algemene oorsake sluit in verkeerde drywers, beskadigde USB-kabels, onvoldoende kragtoevoerstabiliteit, PCB-uitlegprobleme of USB-seinintegriteitkwessies.Onbehoorlike aarding en ontbrekende ontkoppelkapasitors kan ook opsporingsbetroubaarheid beïnvloed.
