Hoe kristalossillators stabiele klokseine genereer

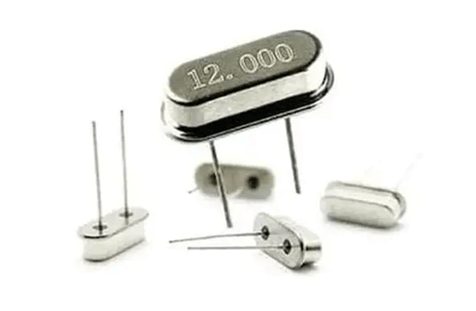

'n Kristal-ossillator is 'n elektroniese stroombaan wat 'n kwartskristal gebruik om 'n stabiele en akkurate kloksein te skep, wat optree soos die tydsberekening van die hartklop van verwerkers, mikrobeheerders, kommunikasiekringe, GPS-toestelle en industriële toerusting.Sy geskiedenis gaan terug na vroeë radio- en frekwensiebeheer, toe ingenieurs meer stabiele frekwensiebronne nodig gehad het as ouer ossillatorontwerpe.Hierdie artikel sal bespreek hoe kristal ossillators werk, hul tipes, frekwensie stabiliteit, en meer.

Katalogus

Hoe kristalossillators stabiele klokseine genereer

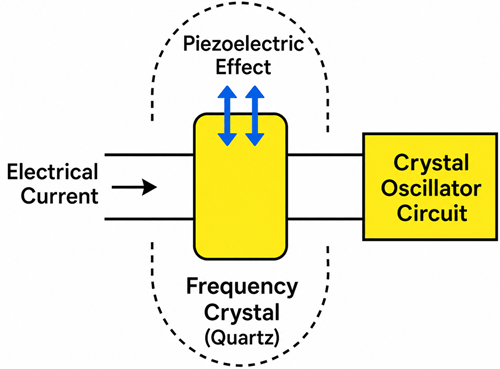

Kristal-ossillators genereer stabiele klokseine deur die natuurlike vibrasie-eienskappe van 'n kwartskristal te gebruik.Soos getoon in Figuur 2, word elektriese stroom op die kwartskristal toegepas, wat veroorsaak dat die materiaal vibreer deur 'n verskynsel wat die piëso-elektriese effek genoem word.Die piëso-elektriese effek laat kwarts toe om elektriese energie in meganiese vibrasie om te skakel en dan daardie vibrasies terug te omskep in elektriese seine.Omdat kwarts teen 'n hoogs presiese en herhaalbare frekwensie vibreer, word dit 'n uitstekende bron vir akkurate tydsberekening en klokopwekking in elektroniese stelsels.

Die kwartskristal dien ook as 'n resonator.Soortgelyk aan hoe 'n stemvurk vibreer op een spesifieke toon, resoneer die kristal natuurlik teen 'n spesifieke frekwensie wat bepaal word deur sy fisiese vorm, dikte en snit.Sodra dit aangeskakel is, bevoordeel die kristal hierdie resonante frekwensie sterk terwyl dit ongewenste frekwensies en elektriese geraas verminder.Hierdie resonansie is wat kristal-ossillators in staat stel om hoogs stabiele klokseine te produseer wat in mikrobeheerders, verwerkers, kommunikasietoerusting, rekenaars en digitale stelsels gebruik word.

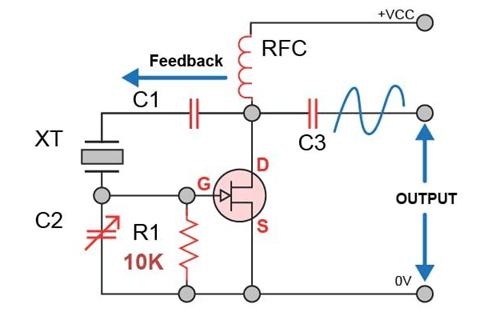

Soos in Figuur 3 getoon, bevat die ossillatorkring 'n versterker en 'n terugvoernetwerk wat voortdurend die ossillasie onderhou.Die versterker versterk die swak sein wat deur die vibrerende kristal gegenereer word, terwyl die terugvoerpad 'n deel van die uitsetsein terugstuur na die kristalkring.Hierdie deurlopende lus hou die kristal vibreer sonder onderbreking.Komponente soos kapasitors en die versterkerstadium help om die korrekte bedryfstoestande te handhaaf wat nodig is vir stabiele ossillasie en seingenerering.

Die ossillasie bly stabiel oor tyd omdat kwartskristalle baie hoë frekwensie-presisie en lae energieverlies het.Hul resonante eienskappe help om die uitwerking van elektriese geraas, spanningsvariasie en klein omgewingsveranderinge te verminder.In meer gevorderde kristal ossillator ontwerpe, kan bykomende temperatuur kompensasie of beheer stroombane ook gebruik word om frekwensie drywing wat veroorsaak word deur temperatuur veranderinge en kristal veroudering te minimaliseer.Hierdie langtermyn stabiliteit is hoekom kristal ossillators wyd gebruik word in stelsels wat akkurate tydsberekening, sinchronisasie, betroubare data-oordrag en stabiele klokgenerering vereis.

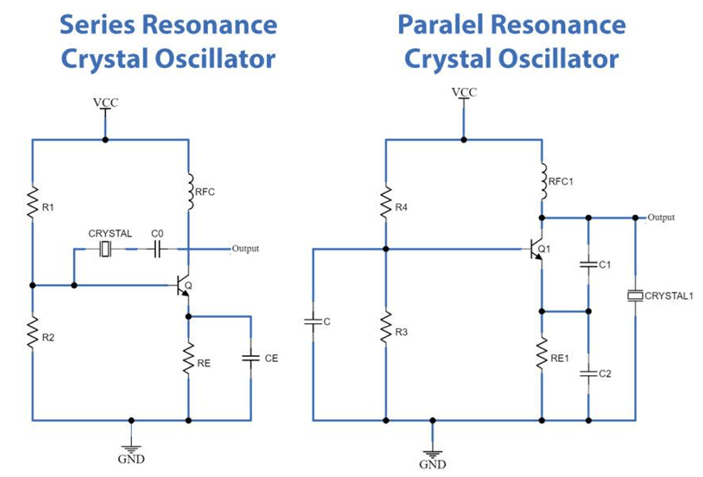

Tipes kristal ossillators

Deur Kring werking

Hierdie klassifikasie is gebaseer op hoe die kwartskristal binne die ossillatorkring werk en hoe die resonante frekwensie vir seingenerering gebruik word.

Parallelle Kristal Ossillator

’n Parallelle kristal-ossillator werk naby die kristal se parallelle resonante frekwensie.In hierdie konfigurasie werk die kristal saam met eksterne laskapasitansies wat in die ossillatorkring gekoppel is.Die kapasitors beïnvloed die finale bedryfsfrekwensie, wat die stroombaan toelaat om teen 'n effens ander frekwensie te stabiliseer as die kristal se natuurlike reeksresonansie.Een belangrike kenmerk van parallelle kristal ossillators is dat die bedryfsfrekwensie gedeeltelik afhang van die eksterne kapasitorwaardes.Verkeerde las kapasitansie kan die ossillator frekwensie verskuif of stabiliteit verminder.

Reeks Crystal Ossillator

'n Serie kristal ossillator werk naby die kristal se reeks resonante frekwensie, waar die kristal impedansie baie laag word.In hierdie modus gedra die kristal amper soos 'n baie klein weerstand in die seinpad, wat die ossillator toelaat om te werk teen 'n frekwensie wat hoofsaaklik deur die kristal self bepaal word eerder as deur eksterne kapasitors.In vergelyking met parallelle ossillators, word serie kristal ossillators dikwels gebruik in stroombane wat nou frekwensie beheer of gespesialiseerde RF gedrag vereis.Die ossillatorkring moet egter sorgvuldig ontwerp word om behoorlike aanskakeling en stabiele ossillasie te verseker.

Volgens prestasie en ontwerptipe

Hierdie klassifikasie fokus op die ossillator se stabiliteit, frekwensiebeheervermoë, temperatuurverrigting en presisievlak.

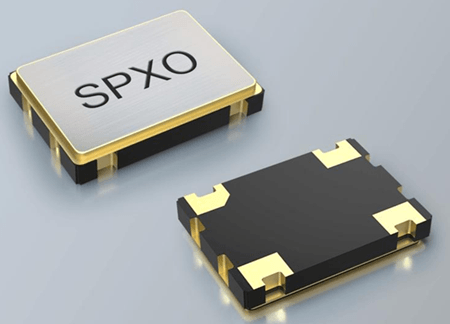

XO of SPXO (Standaard Kristal Ossillator)

'n XO, ook genoem SPXO (Simple Packaged Crystal Oscillator).Dit kombineer 'n kwartskristal met 'n ossillatorkring binne 'n kompakte pakket om 'n vastefrekwensie-kloksein te genereer.Standaard XO's het egter beperkte temperatuurkompensasie, sodat hul frekwensie effens kan dryf met temperatuurveranderinge, veroudering en omgewingstoestande.

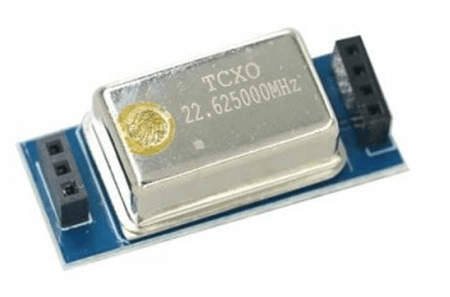

TCXO (temperatuur-gekompenseerde kristalossillator)

'n TCXO verbeter frekwensiestabiliteit deur te kompenseer vir temperatuurverwante frekwensiedrywing.Aangesien kwartskristalle natuurlik die frekwensie verander soos temperatuur verander, gebruik 'n TCXO kompensasiekringe om hierdie variasies outomaties reg te stel.In vergelyking met standaard XO's, bied TCXO's aansienlik beter frekwensiestabiliteit terwyl dit steeds 'n relatief lae kragverbruik en kompakte grootte behou.

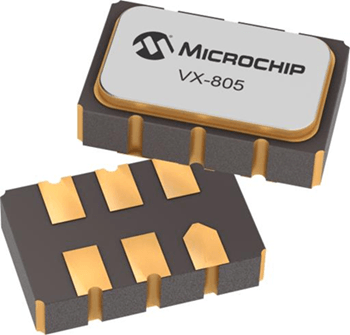

VCXO (spanningsbeheerde kristalossillator)

'n VCXO laat toe dat die ossillatorfrekwensie elektronies aangepas kan word deur 'n eksterne beheerspanning te gebruik.In plaas daarvan om net een vaste frekwensie te produseer, kan die ossillator sy uitsetfrekwensie effens verskuif binne 'n beheerde reeks.Die instelbereik van 'n VCXO is gewoonlik klein in vergelyking met ander instelbare ossillators, maar dit bied baie presiese frekwensiebeheer.

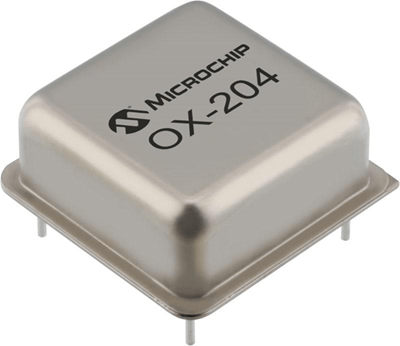

OCXO (oondbeheerde kristalossillator)

'n OCXO bied uiters hoë frekwensie stabiliteit deur die kristal binne 'n temperatuurbeheerde kamer te plaas wat 'n oond genoem word.Die kristal word by 'n konstante verhoogde temperatuur gehou, wat die uitwerking van omgewingstemperatuurveranderinge op frekwensiestabiliteit verminder.OCXO's is egter oor die algemeen groter, duurder en verbruik meer krag as ander kristal-ossillatortipes as gevolg van die interne verwarmingstelsel.

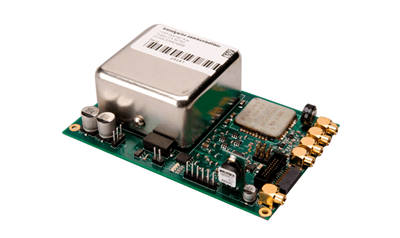

GPSDO (GPS-gedissiplineerde ossillator)

’n GPS-gedissiplineerde ossillator kombineer ’n hoogs stabiele kristalossillator met tydsberekeningseine wat van GPS-satelliete ontvang word.Die GPS-verwysing korrigeer voortdurend die ossillatorfrekwensie, wat die stelsel in staat stel om uiters akkurate langtermyntydstabiliteit te handhaaf.Omdat GPS-satelliete atoomhorlosieverwysings gebruik, kan GPSDO-stelsels uiters akkurate frekwensie- en tydsberekeningverrigting oor lang tydperke behaal.

Frekwensie Stabiliteit, Dryf, en Akkuraatheid

In regte elektroniese stelsels beheer die kloksein wat deur die ossillator gegenereer word tydsberekening, sinchronisasie, seinverwerking en data-oordrag akkuraatheid.Selfs 'n baie klein frekwensie fout kan kommunikasie betroubaarheid, GPS posisionering akkuraatheid, verwerker tydsberekening, RF transmissie kwaliteit, en algehele stelsel stabiliteit beïnvloed.

Wat PPM beteken in kristal ossillators

Kristal ossillator akkuraatheid word gewoonlik gespesifiseer in dele per miljoen (dpm).PPM beskryf hoeveel die werklike uitsetfrekwensie van sy ideale frekwensie kan afwyk.’n Laer ppm-waarde beteken hoër akkuraatheid en beter stabiliteit.

Byvoorbeeld, 'n 10 MHz kristal ossillator gegradeer teen ±10 dpm kan verskil volgens:

• ±100 Hz vanaf die nominale 10 MHz frekwensie

• 1 dpm by 10 MHz is gelyk aan 10 Hz

• 50 dpm by 10 MHz is gelyk aan 500 Hz

Alhoewel hierdie getalle klein voorkom, kan selfs geringe frekwensiefoute groot probleme in hoëspoed digitale stelsels, draadlose kommunikasie, GPS-sinchronisasie en RF-transmissie skep.

Ter vergelyking:

Ossillator Tik	Tipies Stabiliteit
Standaard XO/SPXO	±20 tot ±100 dpm
TCXO	±0,5 tot ±5 dpm
OCXO	±0,01 tot ±0,1 dpm
GPSDO	Uiters lae langtermyn fout

Frekwensie-drywing oor temperatuur

Temperatuur is een van die grootste oorsake van frekwensiedrywing in kwartskristalle.Soos temperatuur verander, verander die fisiese dimensies en elektriese eienskappe van die kristal effens, wat veroorsaak dat die resonansiefrekwensie verskuif.

In verbruikerselektronika mag klein frekwensie-drywing nie merkbare probleme veroorsaak nie.In RF-stelsels, draadlose kommunikasie, industriële outomatisering en presisietydberekeningstelsels kan selfs klein temperatuur-geïnduseerde drywing egter sinchronisasie-akkuraatheid en seinbetroubaarheid verminder.

Byvoorbeeld:

• In draadlose kommunikasiestelsels kan frekwensieverdryf drafrekwensies verskuif en seinkwaliteit verminder.

• In GPS-ontvangers kan onstabiele tydsberekening posisioneringspresisie verminder.

• In serie-kommunikasiestelsels kan oormatige klok-wanpassing data-oordragfoute verhoog.

• In RF-senders kan onstabiele ossillators steuring met nabygeleë kanale verhoog.

Dit is hoekom TCXO's en OCXO's algemeen gebruik word in stelsels wat aan veranderende omgewingstemperature blootgestel word.'n TCXO kompenseer elektronies vir temperatuurverdryf, terwyl 'n OCXO die kristal binne 'n beheerde verhitte kamer hou om hoogs stabiele werking te handhaaf.

Verouderingseffekte in kwartskristalle

Kwartskristalle ervaar ook geleidelike frekwensieveranderinge oor lang tydperke, wat gewoonlik verouderingsdryf genoem word.Veroudering vind plaas as gevolg van stadige fisiese en chemiese veranderinge in die kristalstruktuur, kontaminasie, meganiese spanning en langtermyn-materiaalverslapping.

Die meeste kristal-ossillators ervaar groter drywing gedurende die eerste jaar van bedryf voordat dit mettertyd stabiliseer.Tipiese verouderingsyfers kan wissel van:

• ±1 dpm tot ±5 dpm per jaar vir standaard ossillators

• Baie laer verouderingsyfers vir presisie OCXO-stelsels

Hoë-end ossillators is sorgvuldig ontwerp om verouderingseffekte te verminder deur kristalverwerking, temperatuurbeheer en presisievervaardigingstegnieke.

Werklike gevolge van swak klok akkuraatheid

Swak klok akkuraatheid kan beide sigbare en verborge probleme in elektroniese stelsels skep.In eenvoudige verbruikerselektronika kan die effekte voorkom as verkeerde tydsberekening of onstabiele werking.In gevorderde stelsels kan die gevolge baie ernstiger word.

Byvoorbeeld, in mikrobeheerstelsels kan onstabiele klokseine verkeerde instruksietydsberekening of kommunikasiefoute tussen randapparatuur veroorsaak.In SDR (sagteware-gedefinieerde radio) stelsels, kan ossillator onstabiliteit modulasie verwring en sein kwaliteit verminder.In industriële outomatiseringstelsels kan tydsberekeningsbeweging gesinchroniseerde motorbeheer en sensorkoördinasie beïnvloed.

Omdat klokseine die tydsberekeningsbasis van elektroniese stelsels beheer, beïnvloed ossillatorstabiliteit die algehele stelselbetroubaarheid, werkverrigting en akkuraatheid direk.Dit is hoekom die keuse van die korrekte kristal ossillator tipe krities is in beide verbruikers en hoë-prestasie elektroniese ontwerpe.

Fase geraas en jitter in kristal ossillators

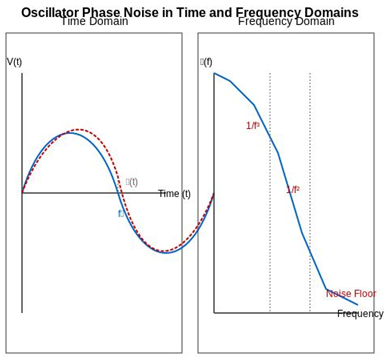

Fase geraas en jitter beskryf hoe skoon en stabiel 'n kristal ossillator se uitsetsein is.Soos getoon in die prent hieronder, verteenwoordig die linkerkant die tyddomein, waar klein verskuiwings in die golfvorm tydsberekeningsvariasie toon.Hierdie tydsberekeningsvariasie word jitter genoem.In digitale stelsels beteken jitter dat die klokrand nie op die presiese verwagte tyd aankom nie.Dit kan effens vroeg of effens laat aankom, wat data-oordrag, seinmonsterneming en sinchronisasie kan beïnvloed.

Die regterkant van die prent toon die frekwensiedomein, waar ossillatorgeraas rondom die beoogde frekwensie verskyn.Dit word fasegeraas genoem.'n Perfekte ossillator sal energie slegs teen een presiese frekwensie produseer, maar werklike ossillators het altyd klein geraas rondom die draersein.Laer fasegeraas beteken die ossillator produseer 'n skoner en meer akkurate kloksein.

Lae jitter en lae fase geraas is belangrik in RF, kommunikasie en hoëspoedstelsels.In RF-stroombane kan fasegeraas energie na nabygeleë frekwensies versprei en seinhelderheid verminder.In kommunikasieskakels kan klokonstabiliteit bisfoute verhoog en sinchronisasie verswak.In ADC-stelsels kan jitter steekproefakkuraatheid verminder, veral wanneer vinnige of hoëfrekwensie seine gemeet word.Dit is hoekom lae-geraas kristal ossillators verkies word in telekommunikasie, netwerk, radar, presisie meting, en hoë-spoed digitale ontwerpe.

Waarom kristalossillators in regte stelsels misluk

Kristal ossillators kan misluk of onstabiel raak wanneer die stroombaan, uitleg, kragtoevoer of omgewing nie behoorlike ossillasie ondersteun nie.Hierdie probleme kan opstartfout, frekwensiedrywing, jitter of volledige klokverlies veroorsaak.

Oorsake van opstart mislukking

Opstartfout vind plaas wanneer die ossillator nie genoeg sein kan bou om ossillasie te begin nie.Dit kan veroorsaak word deur lae versterkeraanwins, verkeerde komponentwaardes of 'n ongeskikte kristal.

Oormatige las-kapasitansie

Te veel laskapasitansie kan opstart vertraag, die frekwensie verskuif of ossillasie stop.Die kapasitorwaardes moet ooreenstem met die kristal se vereiste las kapasitansie.

Swak PCB-uitleg

Lang spore, raserige roetes en swak aarding kan die ossillatorsein versteur.Die kristal moet naby die IC geplaas word met kort, skoon spore.

Temperatuurstres

Temperatuurveranderinge kan die kristal se frekwensie verskuif.In moeilike omgewings is TCXO- of OCXO-tipes beter vir stabiele tydsberekening.

Meganiese vibrasie en skok

Kwartskristalle is meganiese toestelle, so sterk vibrasie of impak kan frekwensiestabiliteit beïnvloed of die kristal beskadig.

Veroudering en frekwensiedrift

Met verloop van tyd verander kwartskristalle stadig van frekwensie as gevolg van veroudering.Dit maak saak in stelsels wat langtermyntydberekeningakkuraatheid benodig.

Kragtoevoer Geraasprobleme

Lawaaierige krag kan jitter verhoog en die horlosie onstabiel maak.Goeie filtering en behoorlike ontkoppeling help om die ossillatorsein skoon te hou.

Crystal Ossillator vs Crystal Resonator

Kenmerk	Kristal Ossillator	Kristal Resonator
Hooffunksie	Genereer a volledige kloksein	Bied basiese frekwensie resonansie
Akkuraatheid	Baie hoog	Matig
Frekwensie Stabiliteit	Uitstekend	Laer as kristal ossillators
Frekwensie Drift	Baie laag	Hoër drif
Opstart Stabiliteit	Meer stabiel	Minder stabiel
Jitter en geraas	Laer jitter en fase geraas	Hoër tydsberekening variasie
Interne stroombaan	Sluit in ossillator kring	Gewoonlik vereis eksterne stroombane
Koste	Hoër	Laer
Krag Verbruik	Matig	Gewoonlik laer
Algemeen Aansoeke	RF stelsels, telekommunikasie, GPS, netwerk, presisie tydsberekening	Mikrobeheerders, verbruikerselektronika, eenvoudige ingebedde stelsels
Temperatuur Prestasie	Beter stabiliteit oor temperatuur	Meer geraak deur temperatuur veranderinge
Langtermyn Betroubaarheid	Hoër akkuraatheid met verloop van tyd	Geskik vir minder kritieke tydsberekening

(Let wel: Die beter keuse hang daarvan af of die stelsel prestasie of lae koste prioritiseer.)

Crystal Ossillator vs MEMS Ossillator

Kenmerk	Kristal Ossillator	MEMS Ossillator
Frekwensie Stabiliteit	Uitstekend	Goed tot baie goed
Fase Geraas	Laer	Effens hoër in sommige ontwerpe
Jitter Prestasie	Baie laag	Laag
Skokweerstand	Matig	Uitstekend
Vibrasie Weerstand	Matig	Beter vir hard omgewings
Krag Verbruik	Laag	Dikwels laer in draagbare stelsels
Temperatuur Stabiliteit	Uitstekend met TCXO/OCXO	Goed met vergoeding
Grootte	Klein	Baie kompak
Begintyd	Matig	Vinniger opstart
Betroubaarheid	Hoog	Baie hoog in hoë-vibrasie omgewings
Algemeen Aansoeke	RF, telekommunikasie, GPS, netwerk	IoT, motor, industriële, draagbare elektronika

(Let wel: Die beste keuse hang daarvan af of die stelsel tydsberekening akkuraatheid of omgewingsduursaamheid prioritiseer.)

Hoe om die regte kristalossillator te kies

• Kies die korrekte bedryfsfrekwensie wat deur die stelsel of verwerker vereis word.

• Gaan frekwensie-akkuraatheid en stabiliteitsvereistes na, gewoonlik gespesifiseer in ppm.

• Neem die bedryfstemperatuurreeks van die toedieningsomgewing in ag.

• Kies lae-jitter of lae-fase-geraas ossillators vir RF en hoëspoed stelsels.

• Verifieer die vereiste toevoerspanning en kragverbruik.

• Pas die las kapasitansie by die ossillator of kristal spesifikasies.

• Oorweeg opstarttyd vir vinniglaai- of laekragtoepassings.

• Kies TCXO of OCXO tipes indien hoë temperatuur stabiliteit nodig is.

• Gebruik vibrasiebestande ontwerpe vir motor- of industriële stelsels.

• Gaan pakketgrootte en PCB-spasiebeperkings na.

• Oorweeg langtermynverouderingsprestasie vir presisietydberekeningstelsels.

• Kies ossillators met goeie EMI en geraasprestasie vir sensitiewe stroombane.

• Vergelyk koste teenoor vereiste werkverrigting en betroubaarheid.

• Gebruik kristalossillators vir presiese tydsberekening en MEMS-ossillators vir ruwe omgewings.

Kristal-ossillators wat in regte toepassings gebruik word

Mikrobeheerders en ingebedde stelsels

Mikrobeheerders is afhanklik van kristal ossillators om die kloksein te genereer wat instruksietydsberekening en stelselwerking beheer.Die ossillator bepaal hoe vinnig die verwerker take uitvoer, kommunikasie hanteer en randapparatuur soos UART, SPI, I²C en timers sinchroniseer.Byvoorbeeld, baie STM32, PIC, AVR en ESP32 mikrobeheerders gebruik eksterne kristal ossillators vir meer akkurate tydsberekening as interne RC ossillators.In IoT-toestelle, slim sensors, ingeboude beheerders en ontwikkelingsborde.

Kommunikasie en RF-stelsels

Kommunikasiestelsels vereis hoogs stabiele ossillators om akkurate drafrekwensies en seinsinchronisasie te handhaaf.In RF-stroombane kan selfs klein frekwensieverdryf seinkwaliteit verminder, steurings veroorsaak of kommunikasiefoute veroorsaak.Kristal-ossillators word algemeen gebruik in Wi-Fi-roeteerders, sellulêre basisstasies, radiosenders, SDR-stelsels, Bluetooth-toestelle en netwerktoerusting.

GPS en navigasie toestelle

GPS-stelsels maak baie staat op akkurate tydsberekening omdat liggingberekeninge afhang van uiters presiese seinsinchronisasie.Kristal-ossillators help om die ontvangerklok te stabiliseer terwyl satelliettydseine verwerk word.TCXO's word algemeen in GPS-modules gebruik omdat temperatuurveranderinge posisioneringsakkuraatheid kan beïnvloed.In navigasiestelsels, hommeltuie, voertuigopsporingstelsels, slimfone en opmetingstoerusting help stabiele ossillators om seinsluiting en posisionering akkuraatheid te verbeter.

Rekenaars en verwerkers

Verwerkers en skyfiestelle gebruik kristal-ossillators as die hooftydverwysing vir SVE-werking, geheuesinchronisasie, busse en perifere kommunikasie.Die ossillator beheer hoe vinnig instruksies verwerk word en hoe verskillende stelselkomponente gesinchroniseer bly.Desktoprekenaars, skootrekenaars, bedieners, GPU's en moederborde gebruik veelvuldige kristal-ossillators vir stelselhorlosies, PCIe-tydsberekening, Ethernet-kommunikasie en USB-koppelvlakke.

Industriële outomatiseringstelsels

Industriële stelsels gebruik kristal ossillators om gesinchroniseerde werking tussen beheerders, sensors, kommunikasiemodules en motoraandrywings te handhaaf.Stabiele tydsberekening is belangrik in PLC-stelsels, robotika, fabrieksoutomatisering en industriële moniteringstoerusting.In industriële omgewings moet ossillators dikwels werk onder temperatuurvariasie, vibrasie en elektriese geraas.Hoë-stabiliteit ossillators help handhaaf betroubare kommunikasie, gesinchroniseerde motor beheer, en akkurate sensor tydsberekening in outomatisering stelsels.

Mediese elektronika

Mediese toestelle gebruik kristal ossillators vir akkurate tydsberekening, seinverwerking en stabiele data-verkryging.In stelsels soos pasiëntmonitors, EKG-masjiene, ultraklankstelsels, infusiepompe en draagbare mediese toestelle, beïnvloed tydsberekening akkuraatheid metingsbetroubaarheid direk.

Motorelektronika

Moderne voertuie gebruik kristalossillators in enjinbeheereenhede (ECU's), inligtingvermaakstelsels, GPS-modules, ADAS-stelsels, kommunikasienetwerke en sensorverwerkingstelsels.Motorstelsels moet onder hitte, vibrasie en elektriese geraas werk, so ossillatorbetroubaarheid word baie belangrik.

Real Crystal Ossillator IC en Module Voorbeelde

Baie elektroniese stelsels gebruik verpakte kristal ossillator modules en tydsberekening IC's van bekende vervaardigers.

Epson SG-8002-reeks

Die Epson SG-8002-reeks is 'n programmeerbare kristal-ossillator wat wyd gebruik word in ingebedde stelsels, industriële elektronika, netwerktoerusting en kommunikasietoestelle.Dit ondersteun veelvuldige uitsetfrekwensies en bied lae kragverbruik met kompakte verpakking.Hierdie ossillators word algemeen gebruik in mikrobeheerders, IoT-toestelle en digitale beheerstelsels waar stabiele klokopwekking vereis word.

Abracon Crystal Ossillators

Abracon vervaardig 'n groot reeks kristal-ossillators, TCXO's en MEMS-tydberekeningsoplossings wat in RF-stelsels, motorelektronika, draadlose kommunikasie, GPS-modules en industriële outomatisering gebruik word.Baie Abracon-ossillators is ontwerp vir lae fasegeraas, temperatuurstabiliteit en kompakte ingebedde toepassings.

SiTime MEMS Ossillators

SiTime-ossillators gebruik MEMS-tegnologie in plaas van tradisionele kwartskristalle.Hulle word wyd gebruik in motorstelsels, industriële toerusting, draagbare elektronika, netwerkhardeware en IoT-produkte vanweë hul sterk weerstand teen skok, vibrasie en omgewingstres.SiTime MEMS-ossillators word dikwels gekies vir robuuste toepassings waar meganiese duursaamheid en betroubaarheid belangrik is.

CTS Kristal Ossillators

CTS kristal ossillators word algemeen gebruik in telekommunikasie, rekenaarstelsels, netwerktoestelle en industriële elektronika.Baie CTS-ossillators bied lae jitter en stabiele frekwensieprestasie vir kommunikasie-koppelvlakke, verwerkers en hoëspoed digitale stelsels.

TXC Ossillators

TXC-ossillators word wyd gebruik in verbruikerselektronika, draadlose modules, rekenaars, GPS-stelsels en ingebedde toestelle.Die maatskappy produseer standaard kristal ossillators, TCXO's, en hoëfrekwensie tydsberekening oplossings vir kommunikasie en digitale verwerking toepassings.

Gevolgtrekking

Baie stelsels benodig steeds hoogs akkurate en stabiele tydsberekeningseine.Selfs met die groei van MEMS tydsberekening tegnologie, word kristal ossillators steeds verkies in baie toepassings omdat hulle lae fase geraas, uitstekende frekwensie stabiliteit, en betroubare klok generasie vir hoë-spoed en presisie elektroniese stelsels verskaf.

Gereelde vrae [Gereelde Vrae]

1. Waarom vereis kommunikasiestelsels hoogs stabiele kristal ossillators?

Kommunikasiestelsels maak staat op presiese tydsberekening om seinsinchronisasie en akkurate drafrekwensies te handhaaf.As die ossillatorfrekwensie dryf, kan dit bisfoute verhoog, seinkwaliteit verswak en kommunikasiefoute in RF-, Wi-Fi-, GPS- en netwerkstelsels veroorsaak.

2. Waarom word TCXO- en OCXO-ossillators gebruik in plaas van standaard kristalossillators?

TCXO- en OCXO-ossillators bied baie beter frekwensiestabiliteit onder veranderende temperature.TCXO's gebruik elektroniese vergoeding, terwyl OCXO's die kristal in 'n temperatuurbeheerde kamer hou vir uiters stabiele werking in telekommunikasie-, GPS-, radar- en presisietydstelsels.

3. Wat gebeur as 'n kristal ossillator te veel jitter het?

Oormatige jitter veroorsaak dat klokrande te vroeg of te laat arriveer, wat tydsberekeningsfoute in digitale stelsels skep.Dit kan ADC-steekproefakkuraatheid verminder, kommunikasiefoute verhoog, sinchronisasie verswak en SVE- of verwerkerstabiliteit in hoëspoed-elektronika beïnvloed.

4. Waarom is PCB-uitleg belangrik vir kristal ossillator werkverrigting?

Swak PCB-uitleg kan elektriese geraas, parasitiese kapasitansie en interferensie in die ossillatorkring inbring.Lang spore en raserige roetes kan jitter verhoog, frekwensiestabiliteit verminder, of selfs verhoed dat die ossillator korrek begin.

5. Hoe beïnvloed temperatuur kristal ossillator akkuraatheid?

Temperatuurveranderinge verander die fisiese eienskappe van kwartskristalle effens, wat veroorsaak dat die resonansiefrekwensie dryf.In sensitiewe stelsels soos GPS-ontvangers en RF-kommunikasietoerusting kan hierdie drif sinchronisasieakkuraatheid en seinbetroubaarheid verminder.

6. Kan 'n kristal ossillator misluk as gevolg van kragtoevoer geraas?

Ja.Lawaaierige kragbronne kan onstabiliteit in die ossillatorkring inbring, wat jitter en fasegeraas verhoog.Behoorlike filtering, ontkoppelkapasitors en skoon PCB-ontwerp help om 'n stabiele klokwerking te handhaaf.

7. Wat is beter vir ingebedde stelsels: kristal ossillator of kristalresonator?

Kristal-ossillators is gewoonlik beter vir ingebedde stelsels wat akkurate tydsberekening, stabiele kommunikasie, USB-, Ethernet- of RF-funksionaliteit vereis.Kristalresonators is goedkoper en geskik vir eenvoudiger laekostetoepassings waar hoë presisie nie krities is nie.
