Hoe Digitale Isoleerders Werk in Industriële & Kommunikasie Stelsels

Digitale isoleerders laat digitale seine toe om tussen twee stroombane te beweeg terwyl dit die stroombane elektries geskei hou. Dit is nuttig wanneer een kant van 'n stelsel hoë spanning, skakelruis of verskillende grondvlaktes hanteer, terwyl die ander kant sensitiewe toestelle soos mikrobeheerders, sensors, verwerkers of kommunikasie-interfaces bevat. Hierdie artikel verduidelik die anatomie, werksbeginsel, hoofsoorte, belangrike spesifikasies, kommunikasie-interfaces, toepassings en vergelykings van digitale isoleerders.

Katalogus

Anatomie van 'n Digitale Isoleerder

'n Digitale isoleerder bevat verskeie interne afdelings wat saamwerk om digitale seine veilig tussen twee elektries geskeide stroombane oor te dra. Anders as optokoppelaars wat ligsoordrag gebruik, staat digitale isoleerders op magnetiese of kapasitor koppeling gekombineer met CMOS seinverwerking. Hul interne ontwerp fokus op seinintegriteit, elektriese isolasie, skakelspoed, en beskerming teen hoë-spanning versteurings.

Die hoof interne dele sluit die isolasiewand, koppelingstruktuur, en CMOS verwerkingsstroombaan in. Elke afdeling verrig 'n ander funksie binne die toestel.

Isolasiewand en Isolasiewaterials

Die isolasiewand bied die fisiese skeiding tussen die invoer- en uitvoerkante van die digitale isoleerder. Sy hoofdoel is om gevaarlike spannings, elektriese oorgange en grondlusstrome te blokkeer om tussen die stroombane oor te dra terwyl dit steeds sein oordrag ermög.

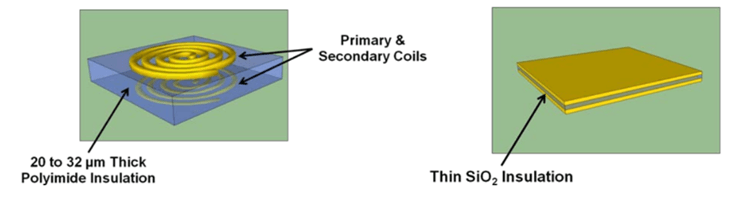

Poliimied en SiO₂ Isolasiestrukture in Digitale Isoleerders

Om hierdie muur te skep, gebruik vervaardigers isolerende materiale wat versoenbaar is met standaard CMOS semi-kondaktorfabrikasie. Die twee algemeenste materiale is poliimied (PI) en siliconedioxide (SiO₂). Poliimied word wyd gebruik omdat dit dikker isolasielaag met laer meganiese spanning ondersteun, wat help om langdurige betroubaarheid en oorgangsweerstand te verbeter. Siliconedioxide word algemeen gebruik in kompakte hoëspoed-isoleders omdat dit maklik in semi-kondaktor-vervaardigingsprosesse geïntegreer kan word.

Die isolasiemateriaal beïnvloed sterk belangrike isolasiespesifikasies soos werkspanning lewensduur, versterkte isolasie vermoë, en oorgangstoleransie. Poliimied-gebaseerde isolasielaag word dikwels in industriële en mediese stelsels gebruik wat sterker langtermyn isolasieprestasie vereis, terwyl dun SiO₂-isolasie algemeen gebruik word in kompakte hoëspoed kommunikasie-isoleerders.

Transformator-gebaseerde Isolasiestruktuur

Transformator-gebaseerde digitale isoleerders gebruik magnetiese koppeling om digitale data oor die isolasiewand oor te dra. Binne die chip word miniatuurtransformator spoele aan opposiete kante van 'n isolerende laag geplaas. Wanneer hoë-frekwensie stroom pulssens deur die primêre spoel vloei, genereer hulle magnetiese velde wat ooreenstemmende seine in die sekondêre spoel induseer.

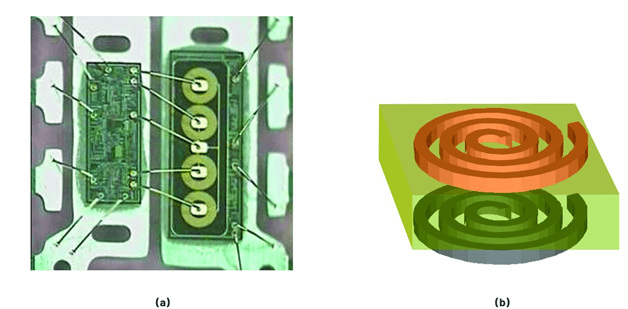

Interne Transformator-gebaseerde Isoleringstruktuur in Digitale Isolators

Soos in die figuur getoon, is die transformatorwikkelings direk in die halfgeleierstruktuur geïntegreer, wat dit moontlik maak vir seine om die isolasiewaarde te kruis sonder direkte elektriese geleiding.

Hierdie isolasiemetode bied sterker weerstand teen elektriese geraas en vinnige spanningstransiënte, wat dit uiters geskik maak vir harde industriële omgewings. Transformator-gebaseerde isolators word wyd gebruik in motoraandrywing, industriële outomatiseringsstelsels, kragaanvullers, en omsettertoepassings waar hoë transiëntimmuniteit vereis word.

'n Ander voordeel van magnetiese koppeling is dat dit betroubare sein oordrag kan handhaaf selfs wanneer dikker isolasielaag gebruik word. Dit help om isolasiecapaciteit, oploop-toleransie en langtermyn betroubaarheid te verbeter sonder om kommunikasieprestasie beduidend te beïnvloed.

Kapasitiewe Isoleringstruktuur

Kapasitiewe digitale isolators oordra seine deur middel van elektriese veldkoppeling tussen geïntegreerde kapasitorplaten wat deur 'n dun isolasielaag geskei word. Die insetsein word in hoë-frekwensie pulsoorgange wat deur die kapasitiewe struktuur gaan, gekonverteer en weer in digitale uitgangsseine aan die geïsoleerde kant herbou.

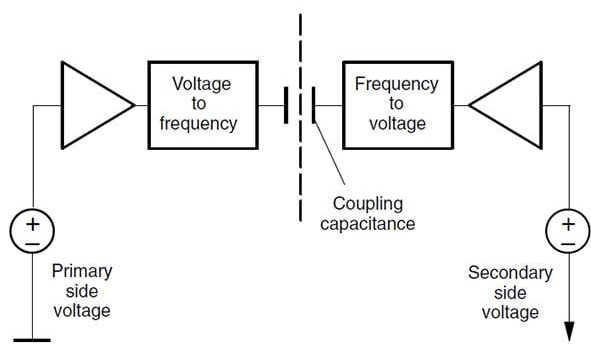

Kapasitiewe Isoleringstruktuur in Digitale Isolators

Hierdie isolasiemetode word wyd gebruik in hoë-snelheid kommunikasiesisteme omdat dit vinnige datatransmissie met lae kragverbruik ondersteun. Kapasitiewe digitale isolators word algemeen in SPI, UART, I²C, RS-485, en CAN-bus koppelvlakke aangetref.

Aangesien kapasitiewe koppeling baie afhanklik is van die afstand tussen kapasitorplaten, gebruik hierdie isolators tipies baie dun SiO₂ isolasielaag om 'n sterke sein oordragdoeltreffendheid te handhaaf. Tog kan kapasitiewe strukture meer sensitief wees vir gemeenskaplike modus transiënte, so addisionele afskerming en filtrasiekirkite is dikwels geïntegreer om geraasimmuniteit en kommunikasie-stabiliteit te verbeter.

Interne CMOS Sirkuit

Die interne CMOS-sirkuit hanteer seinomskakeling en digitale verwerking binne die isolator. Dit omskep standaard logika-niveau insetseine in hoë-frekwensie gekodeerde seine wat geskik is vir transmissie deur transformator of kapasitiewe koppeling strukture. Nadat dit die isolasiewaarde gekruis het, word die seine gedecodeer en in digitale uitgangsseine herstel.

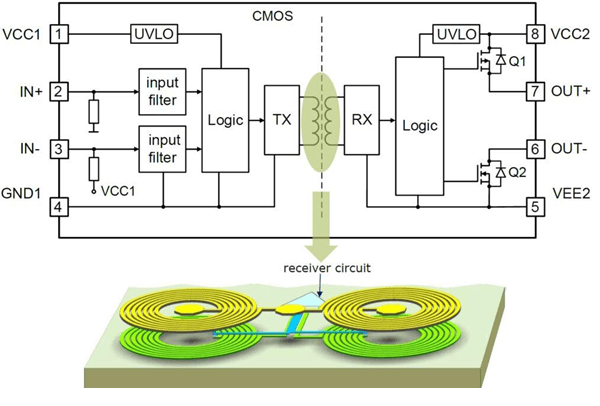

Interne CMOS Seinverwerkingsirkuit in 'n Digitale Isolator

CMOS-sirkuit bestuur ook puls tydswaarneming, sinkronisasie, logiese herbou en seinverwerking om betroubare kommunikasie akkuraatheid te handhaaf. Baie moderne digitale isolators integreer addisionele beheer- en beskermingskenmerke soos laespanning vergrendeling, veilig-vir-werk-uitsette, flitsfiltrasie, en termiese beskerming.

Omdat CMOS-tegnologie lae kragverbruik en hoë-snelheidskakeling ondersteun, stel dit digitale isolators in staat om vinniger werking en laer energieverbruik te bereik in vergelyking met tradisionele optokoppelaars.

Werkingsbeginsel van Digitale Isolators

Digitale isolators oordra digitale seine tussen twee elektries geskeide sirkite sonder om direkte stroom oor die isolasiewaarde te laat vloei. Soos in Figuur 5 getoon, gaan die insetsein eers deur 'n flitsfiltrasie, wat ongewenste geraas verwyder en verhoed dat vals skakelsignale in die isolasiesirkuit inkom.

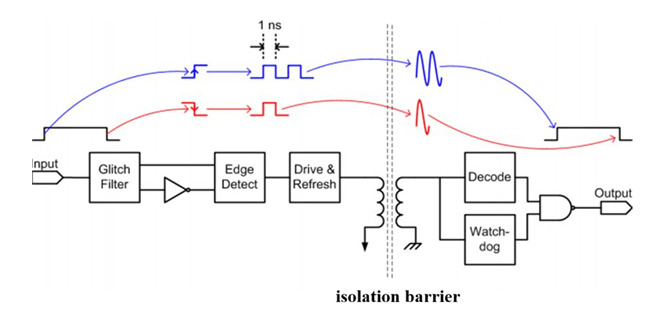

Werkingsbeginsel van Digitale Isolators

Na filtrering identifiseer die rand-ontdekkingsirkuit veranderinge in die insetsein en omskep dit in kort hoë-frekwensie pulsoorgange. Die driesirkuite en verfrissing sirkuit stuur dan hierdie pulsoorgange oor die isolasiewaarde deur middel van magnetiese of kapasitiewe koppeling, afhangende van die isolatorontwerp. Dit maak sein oordrag moontlik sonder 'n direkte elektriese verbinding tussen die twee kante te skep.

Aan die ontvanger kant herbou die decode-sirkuit die oorgedragen pulsoorgange terug na die oorspronklike digitale logika sein. Die wagheidsirkuit help om stabiele werking te handhaaf deur seinaktiwiteit te monitor en onakkurate uitgangstate tydens seinonderbrekings te voorkom.

Omdat die twee kante elektries geskeide bly, help digitale isolators om grondlusse, spanningspieke en elektriese geraas te blokkeer om op sensitiewe sirkite te beland. Dit verbeter kommunikasiebetroubaarheid en sisteembeskerming in motoraandrywing, kragaanvullers, industriële outomatiseringsstelsels, en ander hoë-gelaaide omgewings.

Hoofsoorte van Digitale Isolators

Digitale isolators kan groepeer word volgens die manier waarop hulle inligting oor die isolasiewaarde oordra. Aangesien Seksie 1 reeds die interne struktuur verduidelik, fokus hierdie seksie op waar elke tipe die beste werk, wat sy beperkings is, en hoe om die regte een vir 'n werklike toepassing te kies.

Transformator-gebaseerde Digitale Isolators

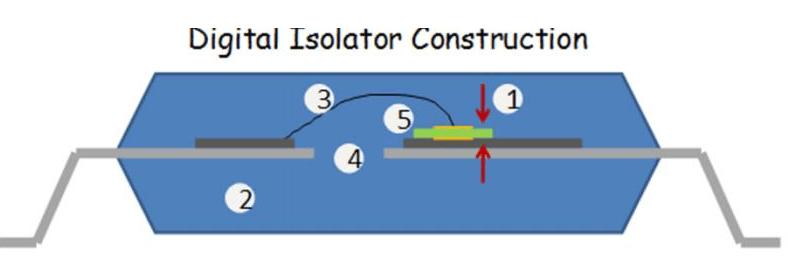

Transformator-gebaseerde Digitale Isolator Konstruksie

Transformator-gebaseerde digitale isolators is 'n sterk keuse vir stelsels wat aan vinnige skakelruis, hoë invalspanning en harde elektrochemiese omgewings blootgestel is. Hulle word algemeen gebruik in motoraandrywing, omgekeerders, industriële outomatisering en geïsoleerde poortdrywer-sirkels omdat hulle 'n stabiele kommunikasie kan handhaaf selfs wanneer spanningsveranderinge baie vinnig voorkom.

Hulle hoofsterkte is hoë algemene modus transiënt weerstand, wat hulle geskik maak vir sirkels naby MOSFET's, IGBT's, kragomsetters en ander ruisige skakeltoestelle. Hulle word gewoonlik verkies wanneer betroubaarheid onder elektriese stres belangriker is as om die kleinste of goedkoopste isoleringsoplossing te kies.

Kapasitatiewe Digitale Isolators

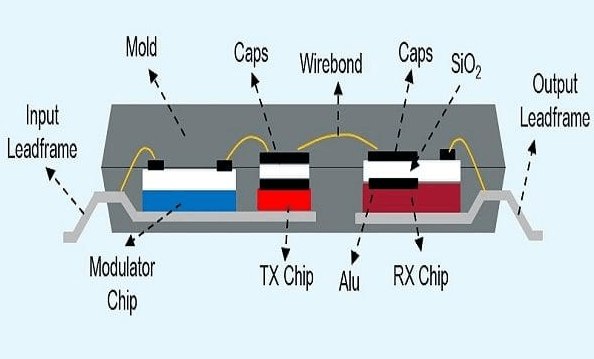

Kapasitatiewe Digitale Isolator Struktuur

Kapasitatiewe digitale isolators word dikwels gekies vir hoëspoed digitale kommunikasie omdat hulle vinnige datatransfer, lae kragverbruik en kompakte pakketopsies bied. Hulle word algemeen gebruik vir geïsoleerde SPI, UART, I²C, RS-485, en CAN kommunikasielyne waar die hoofdoel is om die kontroleerder te beskerm terwyl sein-timing akkuraat gehou word.

Hierdie tipe is nuttig wanneer bordruimte en kragdoeltreffendheid belangrik is. Dit is egter belangrik dat ontwerpers die toestel se CMTI-gradering, isolasiegraad en uitlegvoorstelle nagaan omdat kapasitatiewe ontwerpe meer sensitief kan wees vir algemene modus ruis indien die stelsel nie behoorlik ontwerp is nie.

Optiese Digitale Isolators

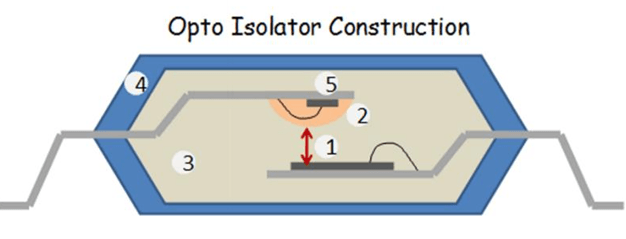

Optiese Digitale Isolator Konstruksie

Optiese digitale isolators, dikwels voorgestel deur optokoppelaars-styl toestelle, word gebruik wanneer 'n eenvoudige en bewese isolasietegniek voldoende is vir die toepassing. Hulle is algemeen in lae-snelheid skakeling, basiese terugvoer sirkels, relaisbeheer, PLC-invoermodules, en erflike industriële ontwerpe.

Hulle grootste voordeel is volwassenheid en wye beskikbaarheid. Dit is egter gewoonlik stadiger as transformator-gebaseerde en kapasitatiewe digitale isolators en mag meer invoerkrag verbruik omdat die LED behoorlik gedryf moet word. Met verloop van tyd kan LED-veroudering ook prestasie verminder, so optiese isolators is nie altyd die beste keuse vir hoëspoed of langlewendheidpresisiesisteme nie.

Belangrike Spesifikasies van Digitale Isolators

Spesifikasie	Algemeen Simbool	Tipiese Bereik	Beskrywing
Isolasie Spanning	VISO	2.5 kV rms tot 6 kV rms	Maksimum spanning wat die teenwoordigheid kan weerstaan
Werkende Spanning	VIORM / VIOWM	125 V rms tot 1000 V rms	Continue spanning oor die teenwoordigheid
Styging Spanning	VSURGE	6 kV tot 12 kV piek	Korte duur hoë-voltage tolereerbaarheid
CMTI	CMTI	25 kV/µs tot 150 kV/µs	Weerstand teen vinnige spanningstransiënts
Data-snelheid	DR	1 Mbps tot 150 Mbps	Maksimum sein snelheid
Verspreiding Vertraging	tPD	10 ns tot 100 ns	Tyd vir sein om deur te beweeg
Puls Breedte Verwringing	PWD	1 ns tot 20 ns	Verskil tussen invoer- en uitvoerpulsbreedte
Kanaal Telling	CH	1 tot 8 kanale	Aantal geïsoleerde kanale
Invoer Logika Spanning	VIH / VIL	1.8 V, 2.5 V, 3.3 V, 5 V logika	Logika HOOG/LAAG drempels
Voorsienings Spanning	VCC	1.8 V tot 5.5 V	Werkende voorsienings spanning
Voorsienings Huidige	ICC	µA tot 'n paar mA per kanaal	Werkende stroom
Krag Verbruik	PD	Toestel-afhanklik	Totale krag wat gebruik word
Isolasie Kapasiteit	CIO	0.5 pF tot 3 pF	Kapasiteit oor die teenwoordigheid
Creepage Afstand	—	3 mm tot 14 mm	Oppervlak afstand tussen geïsoleerde geleiers
Clearance Afstand	—	3 mm tot 14 mm	Lugskeiding tussen geïsoleerde geleiers
Werkende Temperatuur	TA	-40°C tot +125°C	Omgewings werking bereik
Junksie Temperatuur	TJ	Tot +150°C	Interne skyfpunt temperatuurgrens
ESD Beskerming	VESD	±2 kV tot ±8 kV of hoër	Elektrostatiese ontlading tolereerbaarheid
Uitgang Dryf Huidige	IO	2 mA tot 20 mA	Uitgang drywing kapasiteit
UVLO Drempel	VUVLO	Ongeveer 1.5 V tot 4.5 V	Onvoldoende spanning sluitingspunt
Pakket tipe	—	SOIC, QSOP, SSOP, breë-liggaam SOIC	Fisiese IC pakket
Sertifisering Standaarde	UL / VDE / CSA	Toestel-afhanklik	Veiligheid goedkeuringe
Isolasie Tegnologie	—	Transformator / kapasitatiewe / optiese	Sein koppelingsmetode

Digitale Isolator Kommunikasie Interfaces

Digitale isolators word wyd gebruik om kommunikasielyne te beskerm teen elektriese geraas, spanningspieke, en aardslipsprobleme terwyl dit betroubare datatransfer tussen geïsoleerde sirkite behou.

• SPI (Seriële Perifere Interfacing) - Gebruik vir geïsoleerde kommunikasie tussen mikrobeheerders, ADC's, DAC's, sensors, en geheue-toestelle. Digitale isolators help om vinnige klokkies en dataseine stabiel te hou in rumoerige stelsels.

• UART (Universiële Asynchrone Ontvanger/Sender) - Gebruik in ingebedde toestelle, industriële beheerders, en foutopsporingpoorte. Isolasie beskerm laespanningprosessoren teen grondverskille en eksterne elektriese foute.

• I²C (Inter-Geïntegreerde Sirkel) - Gebruik vir sensors, EEPROM's, RTC modules, en mikrobeheerders kommunikasie. Digitale isolasie help om geraasprobleme in industriële, mediese, en ingebedde stelsels te verminder.

• RS-485 Kommunikasie - Gewoonlik in industriële outomatisering en langafstandnetwerke. Geïsoleerde RS-485 interfaces help om aardslips te voorkom en verbeter kommunikasiebetroubaarheid.

• CAN Bus - Gebruik in motor-elektronika, EV battery stelsels, en industriële masjiene. Digitale isolators beskerm CAN beheerders teen skakelgeraak en oorgangsspannings.

• USB Isolasie - Gebruik in rekenaars, toetsers, mediese toestelle, en ingebedde stelsels. Isolasie help om gebruikers en gekonnekte toestelle teen aardsprobleem te beskerm.

• GPIO Isolasie - Gebruik vir digitale invoer- en uitvoerseine tussen mikrobeheerders, PLC's, relais, sensors, en hoë-spanning sirkite.

• Gate Driver Interfaces - Gebruik in MOSFET en IGBT poortbestuursirkels vir motor-aandrywing, omkeerders, en skakelkragbronne. Isolasie verbeter veiligheid en skakelbetroubaarheid.

Digitale Isolator Wye Toepassings

Industriële en Krag Elektronika Toepassings

• Motor aandrywings en servo beheer stelsels

• Industriële outomatisering en PLC stelsels

• Skakelkragbronne (SMPS)

• Son omkeerders en krag omsetters

• IGBT en MOSFET poortbestuur sirkels

• Industriële sensor interfaces

• Fabrieks outomatisering toerusting

• Hoë-spanning monitering stelsels

Kommunikasie en Ingebede Stelsel Toepassings

• SPI kommunikasie isolasie

• UART seriële kommunikasie

• I²C bus isolasie

• RS-485 industriële netwerke

• CAN bus stelsels

• USB isolasie sirkels

• Ingebedde mikrobeheerders stelsels

• Data verkryging toerusting

• IoT en slim toestel kommunikasie

Motorvoertuig, Medies, en Verbruikers Toepassings

• Elektriese voertuig battery bestuur stelsels (BMS)

• EV laadsisteme

• Motorbeheer module

• Mediese monitering toerusting

• Pasiënt isolasie stelsels

• Mediese beeldvormings toestelle

• Verbruikers elektroniese toestelle

• Klank en video isolasie stelsels

• Toets en meet toerusting

Digitale Isolator vs Ander Isolasietegnologieë

Kenmerk	Digitale Isolator	Optokoppelaar	Isolasie Transformator	Relais Isolasie	Vesel Optiese Isolasie
Isolasie Metode	Magnetiese of kapasitatiewe koppeling	LED en fototransistor	Magnetiese induksie	Meganiese kontak skeiding	Lig deur optiese vesels
Sein Tipe	Digitale seine	Digitale/lae-snelheid seine	Krag en analoog seine	Skakel seine	Digitale en kommunikasie seine
Tipiese Data Spoed	Baie hoog	Lae tot gematigde	Gematigde	Stadig	Uitsonderlik hoog
Krag Verbruik	Lae	Hoër	Gematigde tot hoog	Hoog tydens skakel	Lae tot gematigde
Skakel Snelheid	Vinnige	Stadiger	Gematigde	Baie stadig	Baie vinnig
Verspreiding Vertraging	Lae	Hoër	Gematigde	Hoog	Baie laag
Gemeenskaplike Modus Transient Immuunheid	Uitstekend	Gematigde	Goed	Uitstekend	Uitstekend
Geraas Immuunheid	Baie hoog	Gematigde	Hoog	Hoog	Uitsonderlik hoog
Isolasie Spannings Vermoë	Hoog	Hoog	Baie hoog	Baie hoog	Baie hoog
Langtermyn Betroubaarheid	Uitstekend	LED-verouderen kan voorkom	Uitstekend	Meganiese slitasie oor tyd	Uitstekend
Fisiese GROOTTE	Kompakte IC-pakket	Kompakte tot medium	Groot	Groot	Medium
Meganiese Slitasie	Geen	Geen	Geen	Ja	Geen
Multi-Kanaal Integrasie	Maklik	Gemiddeld	Moeilik	Moeilik	Gemiddeld
Temperature Stabiliteit	Goed	Gemiddeld	Goed	Gemiddeld	Uitstekend
Onderhoudsvereiste	Baie laag	Laag	Laag	Hoër weens kontakte	Laag
Koste	Gemiddeld	Laag	Gemiddeld tot hoog	Gemiddeld	Hoog
Beste Frekwensie-Reeks	Hoë-frekwensie digitale stelsels	Laegesnelheid stelsels	Krag-frekwensie isolasie	Laegesnelheid skakeling	Hoë-snelheid kommunikasie
Isolasie Afstand	Klein interne hindernis	Optiese gaping	Groot magnetiese skeiding	Fisiese kontak gaping	Langafstand vesel skakel
Industriële Ruis Weerstand	Uitstekend	Gemiddeld	Uitstekend	Uitstekend	Uitstekend
Tipiese Toepassings	SPI, CAN, RS-485, motor-aandrywers, omvormers	Relêbeheer, terugvoerkring	AC krag isolasie, SMPS	Veiligheid skakeling, industriële beheer	Telekommuhikasie, data kommunikasie, EMI-kritieke stelsels
Hoof Voordeel	Hoë spoed met sterk isolasie	Eenvoudig en lae koste	Hanteer hoë krag	Volledige fisiese isolasie	Uiterst hoë EMI-immuniteit
Hoof Beperking	Hoër koste as basiese optokoppelaars	Stadiger en LED-degradatie	Groot grootte	Kontakslitasie en stadige werking	Hoër stelsel kompleksiteit en koste

Gevolgtrekking

Digitale isolators bied 'n veilige en betroubare manier om digitale sein oor elektries geskeide kringe te oordra. Deur magnetiese, kapasitatiewe of optiese koppeling te gebruik, help hulle om grondlusse, spanningspieke en elektriese ruis te blokkeer terwyl kommunikasie stabiel bly tussen verskillende dele van 'n stelsel. Wanneer 'n digitale isolator gekies word, is dit belangrik om sleutelspesifikasies soos isolasiespanning, werks spanning, piek gradering, data-oordragspoed, propagasietyd, CMTI, paket tipe, en veiligheidssertifiserings na te gaan. Die regte toestel te kies help om stelselveiligheid, sein akkuraatheid, en langtermyn betroubaarheid in industriële, motor, mediese, en ingebedde elektroniese toepassings te verbeter.

Gereeld GEVRAE VRAE [FAQ]

1. Waarom is digitale isolators belangrik in elektriese voertuigbatterybestuurstelsels (BMS)?

Digitale isolators beskerm laespanning beheerkerries teen die hoë spannings wat binne EV-batterypakke teenwoordig is. Hulle help ook om akkurate kommunikasie tussen batterymonitoring IC's, beheerders, en CAN-bus stelsels te handhaaf terwyl ruis van vinnige skakelkraginelektronika verminder word.

2. Hoe beïnvloed isolasie kapasiteit digitale isolatorprestasie in raserige stelsels?

Hoër isolasie kapasiteit kan toelaat dat meer ongewenste ruis oor die isolasie hindernis koppeling. Laer isolasie kapasiteit help om ruisimmuniteit te verbeter en inmenging in hoë-snelheid industriële en kommunikasie stelsels te verminder.

3. Waarom is propagasietyd belangrik wanneer 'n digitale isolator vir poort bestuurder kringe gekies word?

Propagasietyd beïnvloed skakeltyd tussen MOSFETs of IGBTs. Oormatige vertraging kan tydsame en stygende skakeling verliese, hitteproduksie, en verminderde krag omvorming doeltreffendheid in omvormer- en motor-aandryfstelsels veroorsaak.

4. kan digitale isolators meetnauwkeurigheid in data acquisisiestelsels verbeter?

Ja. Digitale isolators help om sensitiewe meetkringe van raserige krag of industriële omgewings te skei. Dit verminder grondlus inmenging en elektriese ruis, wat ADC akkuraatheid en sein integriteit verbeter.

5. Waarom bevat sommige digitale isolators faal-veilige uitvoerfunksies?

Faal-veilige uitvoer help om die uitvoer in 'n bekende logiese toestand te dwing tydens kragverlies, seinonderbreking, of opstarttoestande. Dit verbeter stelselveiligheid en voorkom onvoorspelbare werking in industriële beheerstelsels.

6. Watter probleme kan voorkom as die kruip- en afstande te klein is?

Onvoldoende kruip- of afstande kan die risiko van elektriese boogvorming, isolasiebroke, of veiligheidssertifiseringsfoute verhoog, veral in hoë-spanning industriële en mediese toestelle.

7. Waarom word digitale isolators algemeen naby MOSFET's en IGBT's gebruik?

Vinning-skakeling transistors genereer hoë elektriese geraas en vinnige spanningstransiente. Digitale isolators help om laespanningControllers te beskerm terwyl dit stabiele poortdryfsignaal-oordrag in hierdie lawaaierige omgewings handhaaf.
