Hoe LM358 in Versterker en Vergelyker Kreise Werk

Die LM358 Dubbel OP-AMP IC bevat twee onafhanklike op-amps in een pakket, wat help om die grootte van die kring en die aantal komponente te verminder. Omdat dit van 'n enkele kragvoorsiening kan werk en insette kan aanvaar wat na grond naby is, is dit makliker om in baie lae-spanning en battery-aangedrewe kringe te gebruik. Hierdie artikel verduidelik die LM358 op 'n volledige maar maklik verstaanbare manier. Dit dek die IC se pinuit, interne struktuur, kenmerke, spesifikasies, werkende kringe, en meer.

Katalogus

LM358 Dubbel OP-AMP IC Basis

Die LM358 is 'n dubbel operasionele versterker IC wat twee onafhanklike op-amps in een pakket bevat. Dit is ontwerp vir lae kragverbruik en kan werk vanaf 'n enkele kragvoorsiening. Die LM358 reeks ondersteun ook 'n gemeenskaplike-mode insetspanning reeks wat grond insluit, wat dit makliker maak om in enkele-voorsiening stroombaanontwerpe te gebruik.

Die LM358 kan werk by toevoer spannings so laag soos 3.0 V en so hoog soos 32 V. Dit het ook 'n lae stil stroom in vergelyking met ouer standaard op-amp IC's. Sy uitsetspanning reeks sluit die negatiewe kragtoevoer spanning in, wat help om die behoefte aan ekstra biasing komponente te verminder.

As u belangstel om die LM358 aan te koop, voel vry om ons te kontak vir pryse en beskikbaarheid.

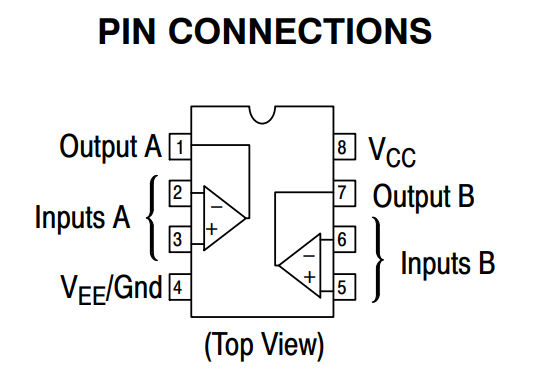

LM358 Dubbel OP-AMP IC Pinuit Besonderhede

Pin No.	Pin Naam	Beskrywing
1	Uitset A	Uitsetterminaal van Operasionele Versterker A.
2	Inverterende Invoer A (-)	Inverterende invoer van Operasionele Versterker A. Seine wat hier toegepas word, word versterk met fase inversie.
3	Nie-Inverterende Invoer A (+)	Nie-inverterende invoer van Operasionele Versterker A. Seine wat hier toegepas word, word versterk sonder fase inversie.
4	VEE / GND	Negatiewe krag toevoer terminal. In enkel-voorsiening werking, is hierdie pin gewoonlik met grond verbind.
5	Nie-Inverterende Invoer B (+)	Nie-inverterende invoer van Operasionele Versterker B.
6	Inverterende Invoer B (-)	Inverterende invoer van Operasionele Versterker B.
7	Uitset B	Uitsetterminaal van Operasionele Versterker B.
8	VCC	Positiewe krag toevoer terminal. Ondersteun werking van 3 V tot 32 V in enkel-voorsiening konfigurasies.

Alternatiewe & Gelyke Model

Deel Nommer	Beskrywing	Sleutel Aantekeninge
LM258	Dubbele operasionele versterker	Industrieel-temperatuur weergawe van die LM358 met soortgelyke elektriese eienskappe.
LM2904	Dubbele operasionele versterker	Motor- en industriële graad gelyke van die LM358.
LM358A	Verbeterde LM358 weergawe	Bied beter offset-spanning en stywer prestasie spesifikasies.
LM2904A	Verbeterde LM2904 weergawe	Verbeterde akkuraatheid en laer offset in vergelyking met die standaard LM2904.
LM358B	Verbeterde dubbel op-amp	Verbeterde presisie, laer offsetspanning, en beter algehele prestasie.
LM2904B	Verbeterde motorvoertuiggraad op-amp	Verbeterde weergawe van die LM2904 met hoër akkuraatheid.
RC4558	Dubbele operational versterker	Generiese dubbel op-amp wat dikwels as 'n LM358-alternatief gebruik word, hoewel met verskillende ingang/uitgang kenmerke.
TL082	JFET-invoer dubbele op-amp	Bied hoë invoerimpedansie en lae invoerafstellingstroom.
TL072	Lae-geluid JFET-invoer dubbel op-amp	Geskik vir toepassings wat lae geraas en hoë invoerimpedansie vereis.
MCP6002	Rail-tot-rail dubbele op-amp	Werk by laer spannings en bied rail-tot-rail invoer/uitgang prestasie.
LMV358	Lae-spanning dubbele op-amp	Ontwerp vir lae-power en lae-spanning werking.
OPA2333	Presisie dubbele op-amp	Zero-drift argitektuur met baie lae offsetspanning en hoë akkuraatheid.

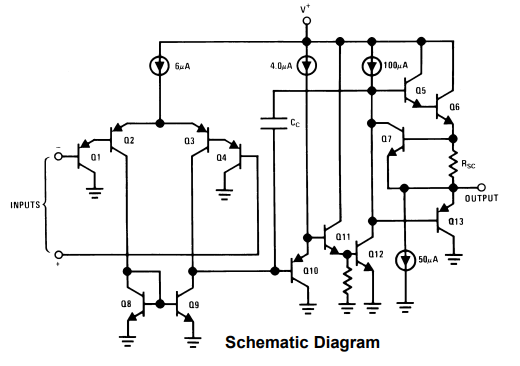

LM358 Skematiese Blokdiagram

Die LM358 gebruik 'n differensiële invoerstadium wat gevorm word deur transistors Q1 tot Q4. Hierdie stadium vergelyk die spannings wat op die omkerende en nie-omkerende ingange toegepas word en omskakel die verskil in 'n interne beheersignaal. Die stroombron transistors bied stabiele afstellingstrome wat help om konsekwente werking oor verskillende voedingsspannings en temperature te handhaaf.

Die versterkte sein van die invoerstadium word vervolgens verwerk deur die spanningstoename stadium, wat transistors soos Q10 en Q11 insluit. Hierdie afdeling bied die meeste van die spanningstoename wat deur die operationele versterker vereis word. Die kompensasiekapasitor (Cc) is in die ontwerp geïntegreer om stabiliteit te verbeter en ongewensde ossillasies tydens werking te voorkom.

Die uitgangsstadium bestaan uit transistors Q5, Q6, Q7, en Q13. Hierdie stadium verhoog die huidige aandryfvermoë van die versterker en lewer die finale uitgangssignaal aan die las. Die uitgang kan naby die grondrail swaai, wat die LM358 baie geskik maak vir enkelvoeding werking.

LM358 Kenmerke en Spesifikasies

Kategorië	Parameter	Spesifikasie
Algemeen	Toestel tipe	Dubbele operationele versterker
	Aantal versterkers	2
	Interne kompensasie	Eenheidstoename stabiel
	Pakketopsies	PDIP, SOIC, TO-99, DSBGA
Kenmerke	DC Spanningstoename	100 dB (Tipies)
	Toename Bandwydte Produk	1 MHz
	Invoer Offset Spanning	2 mV (Tipies)
	Invoer Gemeenskaplike-Modus Bereik	Sluit Grond in
	Differensiële Invoer Spanning Bereik	Gelyk aan Voedings Spanning
	Uitgang Spanning Swaai	Groot Uitgang Swaai
	Uitgang Swaai na Grond	Gesteun
	Temperatuur Kompensasie	Eenheidstoename Frekwensie en Invoer Afstellingstroom
	Logika Kompatibiliteit	Kompatibel met verskillende logika families
	Battery werking	Geskik vir Battery-Aangedrewe Toepassings
Voeding	Enkel Voeding Spanning Bereik	3 V tot 32 V
	Dubbele Voeding Spanning Bereik	±1.5 V tot ±16 V
	Ruststroom	500 µA (Tipies)
Elektrisiteit Kenmerke	Open-Loop Spanningstoename	100 dB
	Toename Bandwydte Produk	1 MHz
	Slew Tempo	0.3 V/µs
	Invoer Afstelling Stroom	20 nA (Tipies)
	Invoer Impedansie	Hoog
	Uitgang Huidige Vermoë	Tot 20 mA (Tipies)
	Gemeenskaplike-Modus Spanning Bereik	0 V tot (VCC − 1.5 V)
Temperatuur	Bedrywende Temperatuur Bereik	-55°C tot +125°C
	Berging Temperatuur Bereik	-65°C tot +150°C
Absoluut Maksimum Grense	Maksimum Voeding Spanning (V+)	32 V
	Maksimum Differensiële Invoer Spanning	32 V
	Invoer Spanning Bereik	-0.3 V tot 32 V
	Invoer Huidige (VIN < -0.3 V)	50 mA
	Uitgang Kortsluiting na Grond	Kontinu (Een Versterker)
Krag Dissipasie	PDIP Pakket	830 mW
	TO-99 Pakket	550 mW
	SOIC Pakket	530 mW
	DSBGA Pakket	435 mW
Soldering Beperkings	PDIP Pakket (10 s)	260°C
	SOIC Dampfase (60 s)	215°C
	SOIC Infrarooi (15 s)	220°C
	TO-99 Pakket (10 s)	300°C

LM358 Werk in Stroombaan

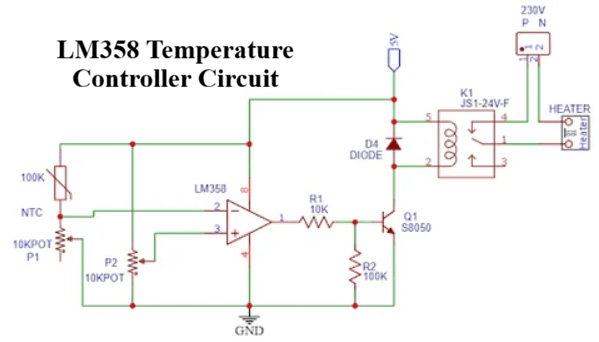

LM358 Temperatuurbeheer Stroombaan

In hierdie stroombaan werk die LM358 as 'n spanningsvergelyker vir temperatuurmonitering en -beheer. 'n NTC termistor waarneem temperatuurveranderinge deur sy weerstand te verander. Soos die temperatuur styg, neem die weerstand van die NTC af, wat die spanning op een LM358 invoer laat verander.

'n Potensiometer bied 'n verstelbare verwysingsspanning aan die ander invoer van die LM358. Die versterker vergelyk deurlopend die termistor-spanning met die verwysingsspanning. Wanneer die gemete temperatuur die voorafgesette drempel oorsteek, verander die LM358-uitgangstoestand.

Die uitgang dryf transistor Q1 deur weerstand R1. Wanneer Q1 aanskakel, aktiveer dit relè K1, wat krag aan die verwarmingselement toestaan. Diode D4 beskerm die transistor teen spanningspieke wat deur die relèwikkeling gegenereer word. Hierdie skikking stel outomatiese temperatuurbeheer in staat gebaseer op die gebruikersgedefinieerde ingestelde waarde.

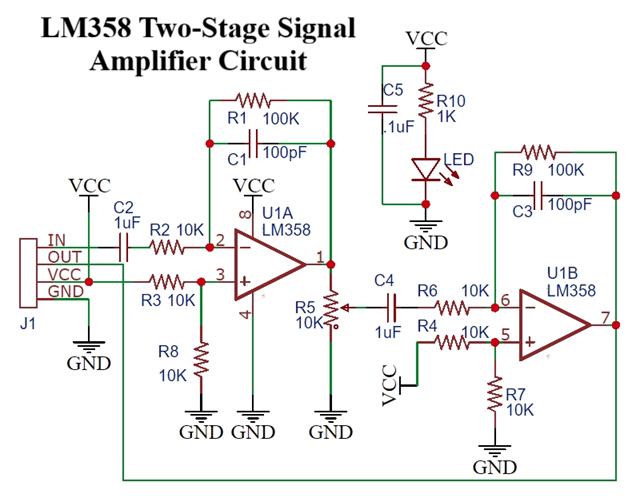

LM358 Twee-Fase Seinversterker Stroombaan

Hierdie stroombaan gebruik albei operasionele versterkers binne die LM358 om twee fases van seinversterking te bied. Die ingangssein gaan eers deur kondensor C2, wat DC-komponente blokkeer en slegs die AC-sein toelaat om die versterker binne te gaan.

Die eerste versterkerfase (U1A) versterk die inkomende sein met behulp van 'n terugvoerdraadrang gevorm deur R1 en C1. Die versterkte uitgang gaan dan deur potensiometer R5, wat die vlak van die sein voor die tweede fase aanpas.

Die tweede versterkerfase (U1B) bied addisionele versterking en filtrering. Komponente R9 en C3 bepaal die versterking en frekwensie-respons van hierdie fase. Kondensor C4 koppel die twee fases terwyl dit ongewenste DC-spanningsoorplasing verhoed.

Die LED en weerstand R10 dien as 'n kragindikasie. Saam verhoog albei LM358-versterkers die seinsterkte, verbeter die kondisionering, en bied 'n beheerde uitgang wat geskik is vir verdere analoge verwerking.

Toepassings van LM358

Sensor Sein Kondisionering

Die LM358 word gebruik om swak sensorsignale te versterk voordat dit deur beheerders, meters of verwerkingsstroombane gelees word. Dit is geskik vir sensors wat klein spanningsveranderinge genereer, soos temperatuur-, lig-, druk- en gassensors.

Spanningsvergelyking

Die LM358 kan 'n invoerspanning met 'n verwysingsspanning vergelyk en sy uitgang verander wanneer die invoer 'n gevestigde vlak bereik. Dit maak dit nuttig vir drempel-detektering, lae-battery waarskuwings, en beskermingsstroombane.

Aktiewe Filtrering Stroombane

Die LM358 kan in aktiewe filtrering stroombane gebruik word om nuttige seine van ongewenste frekwensies te skei. Dit ondersteun laagdoorlaat, hoogdoorlaat, en bandskakelaarfilterontwerpe vir klank, meting, en beheerstelsels.

Klankvoorversterking

Die LM358 kan lae-vlak klanksignale versterk voordat dit 'n ander versterkerfase binnengaan. Dit word algemeen gebruik in eenvoudige mikrofoon-, toonbeheer-, en basiese klankvoorversterker stroombane.

Osillator en Golfvorm Generasie

Die LM358 kan gekonfigureer word om herhalende golfvorms soos vierkante golwe en driehoekige golwe te genereer. Hierdie stroombane is nuttig vir tydsberekening, sein toetsing, en basiese beheersfunksies.

Stroom Waarneming

Die LM358 kan die kleine spanning oor 'n skuntweerder versterk om te help met die meting van stroomvloei. Dit is nuttig in batterylaaiers, motor bestuurders, kragbronne, en lasmonitering stroombane.

Kragtoevoer Monitering

Die LM358 kan toevoerspanning vlakke monitor en abnormale toestande soos lae spanning of hoë spanning opspoor. Dit help om die veiligheid van die stroombaan te verbeter deur alarms, afsluitingstekens, of beheersaksies te aktiveer.

Temperatuurbeheer

Die LM358 kan met termistors of temperatuur sensors werk om verwarmers, waaiers, of alarms te beheer. Dit vergelyk die waargeneemde temperatuur met 'n gevestigde verwysingspanning en skakel die uitgang wanneer die limiet bereik word.

LM358 vs Ander Operasionele Versterkers

Kenmerk	LM358	LM324	LM2904	LM741	LMV358	TL082
Aantal Op-Amps	2	4	2	1	2	2
Kragtoevoer Spanningsreeks	3V tot 32V	3V tot 32V	3V tot 26V	±10V tot ±18V	2.7V tot 5.5V	±5V tot ±18V
Enkel-voeding werking	Ja	Ja	Ja	Beperk	Ja	Ja
Rail-tot-Rail Uitgang	Nee	Nee	Nee	Nee	Naby Rail-tot-Rail	Nee
Versterking Bandwydte Produk	1 MHz	1 MHz	1 MHz	1 MHz	1 MHz	3 MHz
Slew Koers	0.3 V/µs	0.5 V/µs	0.3 V/µs	0.5 V/µs	1 V/µs	13 V/µs
Ingang Offset Spanning (Tipies)	2 mV	2 mV	2 mV	1 mV	1 mV	3 mV
Ingang Verskui Stroom (Tipies)	20 nA	20 nA	20 nA	80 nA	1 pA	65 pA
Ingang Gemeenskaplike Modus Sluit Grond In	Ja	Ja	Ja	Nee	Ja	Nee
Uitset Kan Swing Naby Grond	Ja	Ja	Ja	Nee	Ja	Nee
Stilstaande Stroom	500 µA	700 µA	500 µA	1.7 mA	210 µA	1.4 mA
Werks Temperatuur	-55°C tot +125°C	0°C tot +70°C*	-40°C tot +125°C	0°C tot +70°C*	-40°C tot +125°C	0°C tot +70°C*
Beste Vir	Algemene doeleindes analoog sirkels	Meerdere op-versterker ontwerpe	Motorvoertuig en industriële stelsels	Erfenis analoog ontwerpe	Lae-spanning draagbare toetse	Hoë spoed en oudiokring

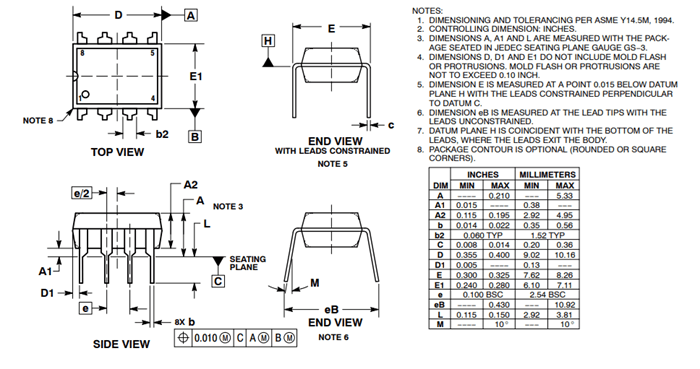

LM358 Meganiese Afmetings

Fabrikant

ON Semiconductor (onsemi) vervaardig die LM358 met behulp van volwasse analoog halfgeleier vervaardigingsprosesse wat geoptimaliseer is vir hoë-volume, kostedoeltreffende produksie. Die maatskappy ondersteun 'n wye reeks verpakking opsies, insluitend deurgat en oppervlakmontage variante, om aan die behoeftes van verbruikers-, industriële, motorvoertuig- en kragbestuur toepassings te voldoen. onsemi se vervaardigingsvermoëns sluit outomatiese silikon verwerking, samestelling, toetsing, en kwaliteitsbeheer prosedures in wat konsekwente elektriese prestasie en langtermyn betroubaarheid verseker. Deur sy wêreldwye produksie- en voorsieningskettingnetwerk kan onsemi LM358 toestelle in groot hoeveelhede verskaf terwyl dit voldoen aan industrie kwaliteits- en omgewingsstandaarde.

Gereelde Vrae [FAQ]

1. Waarom is die LM358 verkieslik vir enkelvoeding sirkels in vergelyking met ouer op-versterkers soos die LM741?

Die LM358 kan werk vanaf 'n enkele kragbron en aanvaar ingangs spanning af tot grondvlak. Die LM741 vereis tipies dubbele kragbronne en kan nie grond-verwysde seine so maklik hanteer nie.

2. Wat gebeur as die LM358 in 'n hoë-frekwensie sein toepassing gebruik word?

Die LM358 het 'n bandwydte van ongeveer 1 MHz en 'n spoed van 0.3 V/µs. Hoë-frekwensie seine mag vervorming, verminderde versterking, of stadiger reaksie ervaar in vergelyking met vinniger op-versterkers.

3. Kan beide op-versterkers binne die LM358 onafhanklik in dieselfde sirkel gebruik word?

Ja. Die LM358 bevat twee aparte operasionele versterkers wat verskillende funksies binne dieselfde ontwerp kan uitvoer, soos versterking en spanning vergelyking.

4. Waarom lewer die LM358 nie 'n uitvoer wat die positiewe toevoerspanning bereik nie?

Die LM358 is nie 'n rail-tot-rail op-versterker nie. Sy uitvoer kan naby grond swing, maar bly tipies ongeveer 1.5 V onder die positiewe toevoerrail.

5. Kan die LM358 gebruik word om stroom in 'n kragkring te meet?

Ja. Dit kan die klein spanning wat oor 'n shunt weerstand ontwikkel, versterk, wat stroommetings in batteryladers, kragvoorsienings, en motorkontrolesirkels moontlik maak.

6. Waarom word omseilkapasitors aanbeveel wanneer die LM358 gebruik word?

Omseilkapasitors help om kragtoevoerruis te filter en die stabiliteit van die sirkel te verbeter, wat die risiko van ongewenste osillasies of onnatuurlike uitvoersignale verminder.
