Hoe die IRS2092 Werk in Hoë-Power Klasse-D Klankversterkers

Hierdie artikel verduidelik die IRS2092 pin funksies, interne werksbeginsel, hoof eienskappe, tipiese toepassingskring, alternatiewe, en algemene gebruike. Dit vergelyk ook die IRS2092 met ander klankversterker ICs om jou te help verstaan wanneer hierdie toestel 'n beter keuse is vir hoë-power Klasse-D versterker ontwerpe.

Katalogus

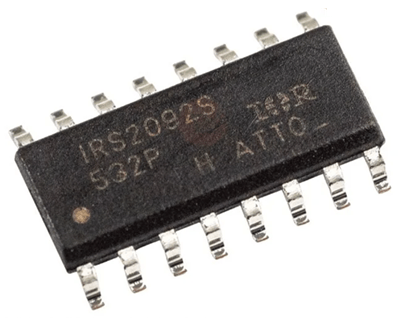

IRS2092 Digitale Klankversterker IC

Die IRS2092 is 'n hoë-spanning Klasse-D digitale klankversterker bestuurder IC van Infineon Technologies. Dit kombineer 'n PWM beheerder, foutversterker en hoë-kant/lae-kant MOSFET poort bestuurders in 'n enkele toestel, wat doeltreffende beheer van eksterne krag MOSFETs moontlik maak. Die IC ondersteun uitvoerstadium toevoer spanning tot ±100 V, wat dit geskik maak vir hoë-power Klasse-D versterker ontwerpe.

Die toestel is beskikbaar in beide SOIC-16N (oppervlakte-mount) en PDIP-16 (deur gat) paket opsies, wat buigsaamheid vir kommersiële produksie en prototipe ontwikkeling bied. Deur eksterne MOSFETs te gebruik, laat die IRS2092 toe om uitvoerkrachte, doeltreffendheid, termiese prestasie en algehele versterkerontwerp te optimaliseer volgens toepassingsvereistes.

As jy belangstel om die IRS2092 aan te koop, voel vry om ons te kontak vir pryse en beskikbaarheid.

IRS2092 Alternatiewe & Vervangingsopsies

• IRS2092S

• TPA3255

• TPA3251

• TPA3116D2

• TDA7498

• TDA7498E

• TAS5630B

• TAS5614A

• TAS5624A, ens.

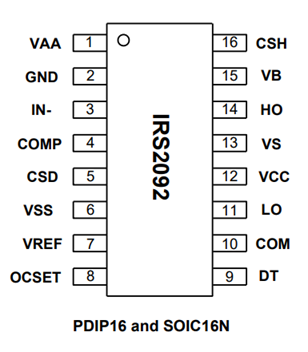

Pinuit en Pin Funksies

Pin Nr.	Pin Naam	Funksie
1	VAA	Analoog verskaf spanning invoer vir die interne analoge beheerkreise. Verskaf krag vir seinverwerkingsafdelings van die IC.
2	GND	Aarde verwysing vir die analoge kring. Dit dien as die terugpad vir interne analoge seine.
3	IN-	Inverterende klank invoer. Ontvang die negatiewe invoersignaal vir die versterker se ingangs-stadium.
4	COMP	Kompensasie pin wat gebruik word vir lus stabiliteit en frekwensie kompensasie. Buitelandige komponente kan verbind word om versterker prestasie te optimaliseer.
5	CSD	Kondensator Soft-Start/Shutdown pen. Beheer opstart tydsberekening en help om pop geraas tydens krag- op en afskak te verminder.
6	VSS	Negatiewe verskaffings spanning of analoge grond verwysing, afhangende van die toepassing konfigurasie.
7	VREF	Interne verwysings spanning uitgang. Word gebruik as 'n stabiele spannings verwysing vir eksterne kringe en sein voorbevoeding.
8	OCSET	Oorlopende beskerming instelling pen. 'n Eksterne weerstand wat aan hierdie pen gekonnekteer is stel die oorlopende opsporing drempel in.
9	DT	Dood-tyd beheerpyn. Maak aanpassing van skakel dood tyd tussen die hoë-kant en lae-kant MOSFET drywers moontlik om doeltreffende stroom te voorkom.
10	COM	Krag grond verwysing vir die hek drywer segment. Optree as die terugpad vir lae-kant hek dryf strome.
11	LO	Lae-kant hek drywer uitgang. Dryf die hek van die lae-kant eksterne MOSFET.
12	VCC	Lae-spanning verskaffings inset vir die hek drywer kringe. Voorsien die lae-kant drywer en interne logika van krag.
13	VS	Hoë-kant drijvende terugverbinding. Verbonden aan die skakel node tussen die hoë-kant en lae-kant MOSFETs.
14	HO	Hoë-kant hek drywer uitgang. Dryf die hek van die hoë-kant eksterne MOSFET.
15	VB	Drijvende bootstrap verskaffing vir die hoë-kant drywer. Tipies verbind aan 'n bootstrap kondensator kring.
16	CSH	Stroom-sensor inset. Gebruik vir stroommonitering, oorlopende beskerming, en fout opsporing funksies.

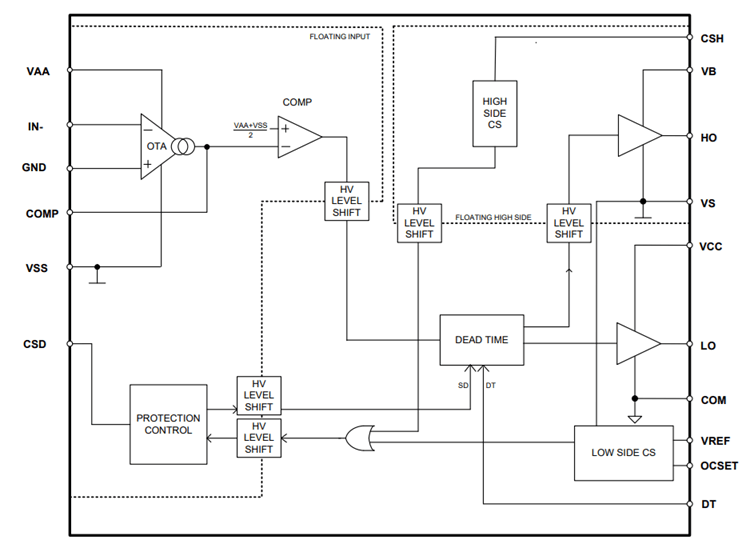

Interne Armosferiese en Werkbeginsel

Die IRS2092 interne armosferiese kombineer klank verwerking, PWM generasie, hek drywing, en beskermings funksies in 'n enkele IC. Die klank sein tree in die OTA (Operasionele Transconductans versterker), waar dit vergelyk word met die terugvoersignaal van die versterker uitgang. Hierdie vergelyking genereer 'n fout sein wat help om akkurate klank reproduksie en lae vervorming te handhaaf.

Die fout sein word na die vergelyker gestuur, wat dit in 'n Puls Breedte Gemoduleerde (PWM) sein omskakel. Die breedte van die PWM pulse verander volgens die klank golfvorm, wat die versterker toelaat om die inset sein met hoë frekwensie skakeling voor te stel.

Die PWM sein gaan deur hoë-spanning vlak verskuiwers wat beheersignale van die lae-spanning logika segment na die drijvende hoë-kant drywer oordra. 'n Ingeboude dood-tyd stroombaan voeg dan 'n kort vertraging in tussen die skakeling van die hoë-kant en lae-kant MOSFETs om doeltreffende stroom te voorkom en betroubaarheid te verbeter.

Die hoë-kant en lae-kant hek drywers genereer die HO en LO uitgange wat die eksterne MOSFETs dryf. Hierdie MOSFETs skakel vinnig om 'n hoë-krag PWM uitgang golfvorm te produseer. Nadat dit deur 'n eksterne LC-filter gegaan het, word die PWM sein weer in 'n versterkte klank sein omgeskakel.

Om die versterker te beskerm, sluit die IRS2092 hoë-kant en lae-kant stroom-sensoring kringe in wat die uitgang fase deurlopend monitor. As 'n oorbelasting, kort sluiting, of oormatige stroom toestand ontdek word, deaktiveer die beskermings beheer blok die hek drywers en sluit die skakeloperasie af, wat help om skade aan die MOSFETs en luidsprekers te voorkom. Hierdie kombinasie van PWM beheer, hek drywing, dood-tyd bestuur, en beskerming laat die IRS2092 toe om hoë doeltreffendheid en lae vervorming in Klasse-D klank versterker ontwerpe te bereik.

Kenmerke en Tegniese Spesifikasies

• Gekombineerde Klasse-D klank versterker drywer met ingeboude PWM modulator

• Ondersteun half-bridge MOSFET uitgang fase ontwerp

• Drijvende inset armosferiese vir buigsame stroombaan implementering

• Programmeerbare tweerigting oorlopende beskerming (OCP)

• Outomatiese self-reset beskermingsfunksie

• Programmeerbare dood-tyd beheer vir verbeterde klank prestasies

• Ingeboude doeltreffende stroom beskerming

• Start- en afskakel klik-geluid vermindering

• Hoë geraas immuniteit vir stabiele werking in lawaaierige omgewings

• Hoë-kant en lae-kant MOSFET hek drywers geïntegreer in een IC

• ±100 V maksimum spannings kapasiteit

• Ondersteun versterker uitgang krag tot 500 W

• Werk by skakel frekwensies tot 800 kHz

• Verenigbaar met 3.3 V en 5 V logika insette

• Geïntegreerde hoë-spoed fout versterker (OTA)

• Onder-spanning vergrendel (UVLO) beskerming vir voorversterkings

• Beskikbaar in 'n kompakte 16-pins pakket

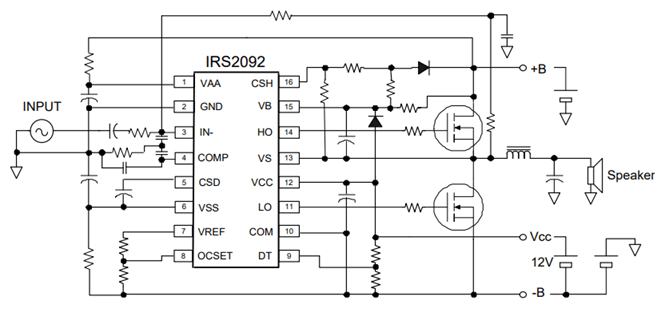

IRS2092 Tipiese Toepassing Stroombaan

Die tipiese IRS2092-konneksie diagram toon 'n volledige half-brug Klas-D klankversterker gebou rondom die IRS2092 beheereenheid, twee eksterne N-kanaal MOSFETs, en 'n LC-uitsetfilter. Die klank insetsein kom die IN− pin binne deur 'n koppelkapasitor en weerstand netwerk. Binne die IC word die sein verwerk deur die foutversterker en PWM-modulator, wat die klankgolfvorm omskakel in 'n hoë frekwensie PWM sein.

Die HO en LO pinne dryf die poorte van die boonste en onderste MOSFETs. Hierdie MOSFETs vorm die half-brug uitsetfase en skakel afwisselend by hoë frekwensie. Die VB, VS, en bootstrap diode-kapasitor netwerk voorsien die drijfsvoeding wat nodig is vir die hoë-kant MOSFET-stuurder. Dit maak dit moontlik dat die boonste MOSFET gedryf kan word selfs wanneer sy bron spanning naby die positiewe voedingslyn styg.

Die versterker werk vanaf 'n dubbele kragtoevoer, wat as +B en -B aangedui word, wat die hoë spanning lyne bied wat nodig is vir klankuitsetkrag. 'n Afsonderlike 12 V kragtoevoer wat met VCC verbind is, voed die interne poort drijvers. Die OCSET, CSH, en VREF pinne werk saam met eksterne weerverskaffers om die oorstromingsbeskermingstelsel in te stel, wat die IRS2092 in staat stel om oplaai te detecteer en die MOSFETs en luidspreker te beskerm teen oortollige stroom.

By die uitsetfase gaan die skakelgolfvorm deur 'n LC lae-pasfilter, wat bestaan uit 'n induktor en kapasitor. Hierdie filter verwyder die hoë frekwensie skakelkomponente en herstel die oorspronklike klankgolfvorm voordat dit die luidspreker bereik. Die resultaat is 'n hoë-effisiëntie klankversterker wat in staat is om aansienlike uitsetkrag te lewer met lae hitte-afvoer en lae vervorming.

IRS2092 vs Ander Klankversterker ICs

Kenmerk	IRS2092	TPA3255	TDA7498	TPA3116D2
Versterker Tipe	Klas-D Beheerder + Eksterne MOSFETs	Geïntegreerde Klas-D Versterker	Geïntegreerde Klas-D Versterker	Geïntegreerde Klas-D Versterker
Tipiese Uitset Krag	Tot 500W+ (hang af van MOSFETs en voeding)	Tot 315W Stereo / 600W Mono	Tot 2 × 100W	Tot 2 × 50W
Voedings Spanning	Tot ±100V	18V–53.5V	Tot 36V	4.5V–26V
Eksterne MOSFETs Benodig	Ja	Nee	Nee	Nee
Ontwerp Komplisiteit	Hoog	Medium	Laag	Baie Laag
Effisiëntie	>90%	>90%	>90%	>90%
Beskermings Kenmerke	OCP, UVLO, Dood-Tyd Beheer	OCP, OVP, UVLO, OTP	OCP, UVLO, Termiese Beskerming	OCP, UVLO, Termiese Beskerming
Buigsaamheid	Baie Hoog	Hoog	Medium	Medium
Beste Vir	Professionele Klank, Hoë-Power Versterkers	Hoë-Fidelta Klank, Subwoofers	Tuis Klank Stelsels	Kompakte en Begrote Versterkers
Koste van Volledige Ontwerp	Hoër	Medium	Laer	Laagste

IRS2092 Wye Toepassings

Professionele Klank Kragversterkers

Die IRS2092 word gebruik in professionele kragversterkers vir verhoogstelsels, konsertoequipment, en PA rakke. Dit ondersteun hoë-uitset Klas-D ontwerpe omdat dit eksterne MOSFETs kan dryf en doeltreffend kan werk by hoë kragvlakke.

Aktiewe Subwoofer Versterkers

Die IRS2092 is geskik vir aktiewe subwoofers wat sterk lae-frekwensie uitset benodig. Sy half-brug bestuurderstruktuur stel die versterker in staat om hoë stroom te hanteer wanneer dit gekoppel is aan toepaslike MOSFETs, kragtoevoer lyn en uitset filtrering.

Tuis Teater Stelsels

Die IRS2092 kan gebruik word in tuisteaterversterkers vir subwoofer kanale en hoë-krag luidspreker uitsette. Sy Klas-D werking help om hitte te verminder, wat nuttig is in kompakte tuis klanktoerusting.

Hi-Fi Klankversterkers

Die IRS2092 word ook gebruik in Hi-Fi versterkerontwerpe waar effisiëntie en skoon klankreproduksie belangrik is. Met toepaslike PCB uitleg, terugvoerverbandontwerp, en uitsetfiltrering, kan dit lae-vervormings klankprestasie lewer.

Gekragde Luidsprekers

Gekragde luidsprekers gebruik ingeboude versterker-sirkels binne die luidspreker kabinet. Die IRS2092 help om kompakte versterker modules te creëer omdat dit PWM-beheer, poortdriving, dood-tydbeheer, en beskermingsfunksies in een IC kombineer.

Musiek Instrument Versterkers

Die IRS2092 kan gebruik word in kitaar, basse, en sleutelbordversterkers wat hoë uitsetkrag met minder gewig benodig. Klas-D ontwerpe gebaseer op hierdie IC is nuttig vir draagbare versterkersisteme wat in lewendige optredes gebruik word.

Motorvoertuig Klankstelsels

Die IRS2092 is geskik vir motor audio versterkers, veral vir subwoofer en hoëkrag luidspreker kanale. Sy doeltreffende skakelbedryf help om hitte opbou in die beperkte ruimte van voertuig audio-installasies te verminder.

DIY en Pasgemaakte Audio Projekte

Die IRS2092 is gewild in DIY en pasgemaakte versterkerboue omdat dit ontwerpers buigsaamheid gee in MOSFET-keuse, voeding spanning, uitsetkrag, en beskerming instellings. Dit maak dit nuttig vir pasgemaakte audioborde en eksperimentele Klas-D versterker projekte.

Meganiese Dimensies van IRS2092

vervaardiger

Infineon Technologies het 'n sterk vervaardigingsvermoë vir die IRS2092 omdat dit 'n groot globale halfgeleier onderneming is met diep ervaring in krag IC's, poort bestuurders, en krag bestuur toestelle. Die IRS2092 baat ook by Infineon se Internasionale Gelykrigter tegnologie agtergrond, wat goed bekend is in MOSFET bestuurders en Klas-D versterker oplossings. Met gevorderde skyfontwerp, skyf produksie, toetsing, en kwaliteitbeheer, kan Infineon betroubare produksie van IRS2092 toestelle vir hoë-prestasie audio versterker ontwerpe ondersteun.

Gereelde Vrae [FAQ]

1. Hoekom gebruik die IRS2092 eksterne MOSFET's in plaas daarvan om die kragstadium in die IC te integreer?

Die gebruik van eksterne MOSFET's stel ontwerpers in staat om toestelle te kies wat ooreenstem met die vereiste uitsetkrag, spanning, en termiese prestasie. Dit maak die IRS2092 buigsaamter as geïntegreerde versterker IC's en geskik vir hoërkrag ontwerpe.

2. Hoe beïnvloed dooie tyd aanpassing die prestasie van 'n IRS2092 versterker?

Dooie tyd voorkom dat beide MOSFET's gelyktydig giet. Te min dooie tyd kan skiet deurstroom stroom veroorsaak, terwyl te veel dooie tyd vervorming kan verhoog. Gepaste aanpassing help om doeltreffendheid en audio kwaliteit te balanseer.

3. Watter faktore bepaal die maksimum uitsetkrag van 'n IRS2092 versterker?

Uitsetkrag hang af van die voedingsspanning, MOSFET gradering, verkoeling stelsel, luidspreker impedansie, en krag toevoer vermoë. Die IRS2092 self beheer die skakelproses, terwyl eksterne komponente die finale kragvlak bepaal.

4. Hoekom is 'n bootstrap kring in IRS2092 ontwerpe benodig?

Die bootstrap kring bied die drijframing spanning wat nodig is om die hoë kant MOSFET poort te bestuur. Sonder dit, sal die hoë kant bestuurder nie in staat wees om die boonste MOSFET behoorlik te skakel nie.

5. Kan die IRS2092 met verskillende MOSFET handelsmerke en modelle gebruik word?

Ja. Die IRS2092 is versoenbaar met baie N-kanaal kragte MOSFET's. however, poortlaad, skakelspoed, spanning gradering, en stroom vermoë moet in ag geneem word wanneer MOSFET's gekies word.

6. Wat gebeur as die LC uitsetfilter uit 'n IRS2092 versterker weggelaat word?

Sonder die LC filter, sal die uitset hoë frekwensie PWM skakel sein bevat. Dit kan geraas verhoog, audio kwaliteit verminder, en potensieel verbind luidsprekers of nabye elektroniese toestelle beïnvloed.
