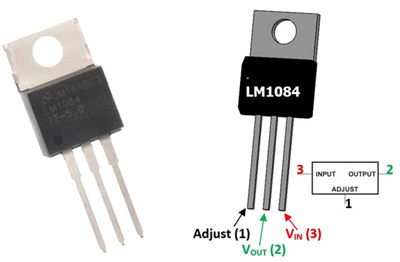

LM1084 Lae-dropout Reguleerder vir Hoë-Stroom Toepassings

Die LM1084 is 'n lae-dropout positiewe spanningsreguleerder IC wat ontwerp is om 'n stabiele DC-uitset spanning van 'n hoër ingangs spanning te voorsien. Dit is nuttig wanneer 'n kring meer stroom benodig as wat kleiner reguleerders soos die LM317 of 7805 kan lewer. Beskikbaar in vaste 3.3V en 5V weergawes, sowel as 'n verstelbare weergawe vir pasgemaakte uitset spannings. Hierdie artikel verduidelik die LM1084 pinuitset, interne werking beginsel, hoofkenmerke, ekwivalente reguleerders, tipiese stroombane, pakketopsies, en werklike toepassings.

Katalogus

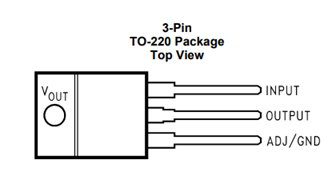

Pinuitset en Pin Funksies

Pin Nommer	Pin Naam	Funksie
1	ADJ/GND	In die verstelbare weergawe, word hierdie pin gebruik om die uitset spanning met 'n eksterne weerstand netwerk in te stel. In vaste-spanning weergawes, is hierdie pin aan die grond gekoppel.
2	UITSET	Verskaf die gereguleerde uitset spanning aan die belasting. Hierdie pin lewer tot 5A uitset stroom, afhangende van termiese toestande en ingangs spanning.
3	INSET	Ontvang die ongegereguleerde ingangs spanning wat deur die LM1084 gereguleer sal word. Die ingangs spanning moet hoër wees as die verlangde uitset spanning deur ten minste die dropout spanning.

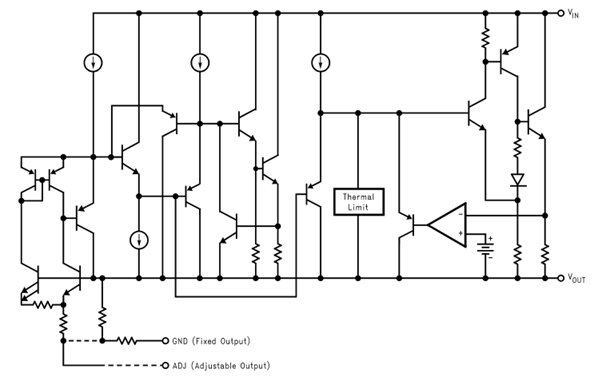

Hoe dit Intern Werk

Die LM1084 reguleer spanning met 'n terugvoerbeheer stroombaan. 'n Interne verwysings spanning word vergelyk met die uitset spanning. As die uitset spanning verander, pas die reguleerder outomaties sy interne stroombaan aan om die uitset weer na die verlangde vlak te bring.

'n Foutversterker monitor kontinu die uitset spanning en genereer 'n beheersignaal. Hierdie sein dryf die interne deurtransistor, wat die hoeveelheid stroom wat van die inset na die uitset vloei, beheer. Vir verstelbare weergawes, ontvang die ADJ pin terugvoer deur eksterne weerstands wat die verlangde uitset spanning stel. In vaste-uitset weergawes is die terugvoer netwerk ingebou in die IC. Die LM1084 sluit ook beskermingsstroombane in wat werkingstoestande monitor en help om die reguleerder te beheer tydens oorlaai of oormatige temperatuur toestande.

Kenmerke van LM1084

• Beskikbaar in 3.3V, 5V, en Verstelbare Weergawes – Ondersteun vaste-uitset en verstelbare-uitset toepassings.

• Uitset Stroom Tot 5A – Kan hoë lasstrome vir kraghongerige kringe lewer.

• Lae Dropout Spanning – Vereis slegs 'n klein verskil tussen inset en uitset spanning vir regulering.

• Stroom Beperking Beskerming – Beperk uitset stroom tydens oorlaai en kortsluiting toestande.

• Termiese Beskerming – Monitor interne temperatuur en beskerm die toestel teen oorverhitting.

• Lyn Regulering 0.015% (Tipies) – Onderhou 'n stabiele uitset spanning wanneer die ingangs spanning verander.

• Laad Regulering 0.1% (Tipies) – Hou die uitset spanning stabiel terwyl die lasstroom varieer.

• Wye Werks temperatuur reeks (-40°C tot +125°C) – Geschikt vir industriële en harde omgewings aansoeke.

• Hoë Akkuraatheid Uitgangsspanning – Verskaf presiese spanningsregulering vir sensitiewe elektroniese kringe.

• Drie-Pin TO-220 Pakket – Eenvoudige pakketontwerp wat die implementering van kuircuits eenvoudig maak.

• Ingeboude Veilige Werksomgewing (SOA) Beskerming – Help om die interne kragtransistor te beskerm tydens abnormale werksomstandighede.

• Kompatibel met LM317-Styl Kuircuits – Soortgelyke aanpassingsmetode en eksterne weerstandkonfigurasie vir aanpasbare weergawe.

Ekvivalente van LM1084

Deel Nommer	Uitgang Stroom	Dropout Spanning (Tipies)	Aanpasbare Weergawe
LM1085	3A	1.3V–1.5V	Ja
LM1086	1.5A	1.3V–1.5V	Ja
LT1084	5A	1.3V–1.5V	Ja
LM350	3A	Ongeveer 2V–2.5V	Ja
LM317	1.5A	Ongeveer 2V–3V	Ja
LM7805	1A (Tipies)	Ongeveer 2V	Nee (Vaste 5V)
NCP1117	1A	Ongeveer 1.1V	Ja

Tipiese LM1084 Aansoek Kuircuits

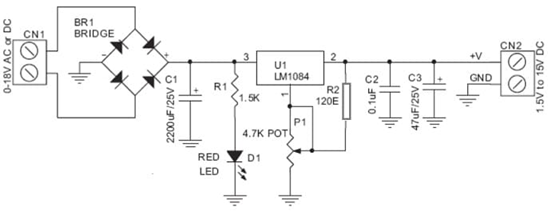

Aanpasbare Kragtoevoer Kuircuit

Hierdie kuircut gebruik die aanpasbare weergawe van die LM1084 om 'n veranderlike uitgangsspanning te verskaf. Die insetkrag, wat óf AC óf DC kan wees, betree deur die insetterminal en gaan deur die bruggelyker (BR1). As 'n AC bron gebruik word, omskakel die bruggelyker dit in DC. Kondensator C1 glad die gelykspanning voordat dit op die LM1084-reguleerder toegepas word.

Die uitgangsspanning word gestel deur die weerstandnetwerk bestaande uit R2 en potensiometer P1 wat aan die ADJ-pin gekoppel is. Deur P1 aan te pas, verander die terugvoer-spanning, wat die uitgang toelaat om van ongeveer 1.5V tot 15V te varieer, afhangende van die insetspanning. Kondensators C2 en C3 help om uitgangstabiliteit te handhaaf en spankings te verminder. Die LED en weerstand R1 dien as 'n kragaanwysing, wat toon dat die kuircuit aan die werk is. Hierdie tipe kuircut word algemeen gebruik in aanpasbare werkbankkragvoorrade, battery-laaiprojekte, en elektroniese toetstoepassings waar verskillende uitgangspannings benodig word.

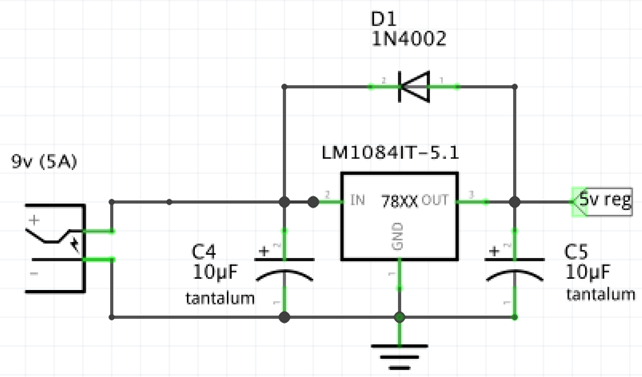

Vaste 5V Spanningsregulator Kuircuit

Hierdie kuircut gebruik die LM1084-5.0 vaste-uitgang regulator om 'n stabiele 5V uitgang te genereer uit 'n hoër DC insetspanning. Die insetvoorsiening is aan die VIN-pin van die reguleerder gekoppel, terwyl die gereguleerde 5V-uitgang van die VOUT-pin geneem word. Omdat hierdie weergawe 'n vaste uitgangsspanning het, is geen eksterne weerstandnetwerk benodig nie.

Kondensator C4 filter die insetspanning en help om geraas te verminder, terwyl kondensator C5 die uitgangstabiliteit en transiënt respons verbeter. Diode D1 is tussen die uitgang en insetpene gekoppel om die reguleerder te beskerm teen terugvloei. Hierdie beskerming word belangrik wanneer die insetkrag verwyder word terwyl die uitgangskondensator gelaai bly. Die kuircut bied 'n eenvoudige en betroubare 5V kragbron vir mikrobeheerders, digitale logika kringe, sensors, kommunikasie modules, en ander elektroniese toestelle wat 'n gereguleerde 5V toevoer benodig.

Vaste Spanning vs Aanpasbare LM1084 Weergawe

Kenmerk	Vaste Spanning LM1084	Aanpasbare LM1084
Uitgangsspanning	Voorgestel (3.3V, 5V, of 12V)	Aanpasbaar van ongeveer 1.25V tot 30V
Pin 1 Funksie	Aarde (GND)	Pas aan (ADJ)
Eksterne Weerstande Vereis	Nee	Ja
Kuircut Kompleksiteit	Eenvoudiger	Meer buigsaam maar effens meer kompleks
Uitgangsspanning Aanpassing	Nie moontlik	Gestel met eksterne weerstand netwerk
Komponent Telling	Laer	Hoër
Ontwerp Buigsaamheid	Beperk tot vaste spannings	Ondersteun baie uitgangspannings
Opstellings Tyd	Sneller	Vereis weerstand berekeninge
Tipiese Toepassings	3.3V, 5V, en 12V kragvoorsienings	Aanpasbare krag voorsienings en persoonlike spanningsrails
Gebruiksgemak	Eenvoudiger vir beginners	Beter vir persoonlike ontwerpe

Werklike LM1084 Aansoek Voorbeelde

Aanpasbare Werkbank Kragvoorsienings

Die aanpasbare LM1084 word algemeen gebruik in werkbankkragvoorsienings vir toetsing, herstel, en prototipering. Met 'n eenvoudige weerstandnetwerk kan die uitgangsspanning op verskillende vlakke gestel word, wat dit nuttig maak wanneer 'n kuircut buigbare krag benodig tydens ontwikkeling.

Mikrobeheerders en Ontwikkelingsborde

Die LM1084 kan stabiele 3.3V of 5V bane verskaf vir Arduino, PIC, AVR, ARM, en soortgelyke ontwikkelingsborde. Sy stroomkapasiteit maak dit ook geskik vir die kragverskaffing van sensors, skerms, modules, en ander perifere toestelle vanaf een gereguleerde voorraad.

Industriële Beheer Sisteme

In industriële toestelle kan die LM1084 gereguleerde gelykstroomkrag verskaf vir beheerpanele, sensors, moniteringskringe, en outomatiseringsmodules. Dit help om volgehoue werking in stelsels wat afhanklik is van stabiele laespanningbane te handhaaf.

Telekommunikasie Toerusting

Netwerkwinkels, roetters, en sagteware modules benodig gereeld skoon toevoerspanning vir kommunikasiesirkels. Die LM1084 kan gebruik word om hierdie gedeeltes van krag te voorsien, wat stabiele werking ondersteun en kragverwandte seinprobleme verminder.

Battery-Aangedreven Stelsels

Aangesien die LM1084 'n lae-dropspanningreguleerder is, kan dit voortgaan om te reguleer wanneer die insetspanning net effens hoër is as die uitsetspanning. Dit maak dit nuttig in battery-ondersteunde eenhede, draagbare toestelle, en herlaaibare ingebedde stelsels.

FPGA en DSP Kragvoorsienings

FPGA en DSP borde benodig dikwels laespanning bane met 'n hoër stroomvraag. Die LM1084 kan hierdie ladings in ontwikkelingsborde en digitale verwerkingskringe ondersteun, solank die insetspanning, hitte-afvoer, en uitsetstroom behoorlik ontwerp is.

Motor Elektronika

Vas-uitset LM1084 weergwe planes kan in voertuig elektronika gebruik word om gereguleerde spannings uit motor DC toevoere te genereer. Algemene voorbeelde sluit dashboardkringe, monitor toestelle, beheermodules, en ander laespanning elektroniese gedeeltes in.

Ingebedde en IoT Toestelle

Ingebedde en IoT ontwerpe kan die LM1084 gebruik om verwerkers, sensors, en draadlose modules van krag te voorsien. Sy eenvoudige eksterne kring maak dit maklik om by pasgemaakte borde te voeg waar 'n eenvoudige lineêre reguleerder verkies word.

Pakket Inligting

Bestelbare Toestel	Status	Pakket tipe	Pinde	Eco Plan	Leyd/Bal Afwerking	MSL Pieks Temp	Bedryfs Temperatuur
LM1084IS-3.3/NOPB	Aktief	DDPAK / TO-263	3	Pb-Vry (RoHS Vrygestel)	CU SN	Vlak-3-245°C-168 U	-40°C tot +125°C
LM1084IS-5.0/NOPB	Aktief	DDPAK / TO-263	3	Pb-Vry (RoHS Vrygestel)	CU SN	Vlak-3-245°C-168 U	-40°C tot +125°C
LM1084IS-ADJ	NRND	DDPAK / TO-263	3	TBD	Bel TI	Bel TI	-40°C tot +125°C
LM1084IS-ADJ/NOPB	Aktief	DDPAK / TO-263	3	Pb-Vry (RoHS Vrygestel)	CU SN	Vlak-3-245°C-168 U	-40°C tot +125°C
LM1084ISX-3.3/NOPB	Aktief	DDPAK / TO-263	3	Pb-Vry (RoHS Vrygestel)	CU SN	Vlak-3-245°C-168 U	-40°C tot +125°C
LM1084ISX-5.0/NOPB	Aktief	DDPAK / TO-263	3	Pb-Vry (RoHS Vrygestel)	CU SN	Vlak-3-245°C-168 U	-40°C tot +125°C
LM1084ISX-ADJ/NOPB	Aktief	DDPAK / TO-263	3	Pb-Vry (RoHS Vrygestel)	CU SN	Vlak-3-245°C-168 U	-40°C tot +125°C
LM1084IT-3.3/NOPB	Aktief	TO-220	3	Groen (RoHS & Geen Sb/Br)	CU SN	Vlak-1-NA-ONBEP	-40°C tot +125°C
LM1084IT-5.0/NOPB	Aktief	TO-220	3	Groen (RoHS & Geen Sb/Br)	CU SN	Vlak-1-NA-ONBEPERK	-40°C tot +125°C
LM1084IT-ADJ/NOPB	Aktief	TO-220	3	Groen (RoHS & Geen Sb/Br)	CU SN	Vlak-1-NA-ONBEPERK	-40°C tot +125°C

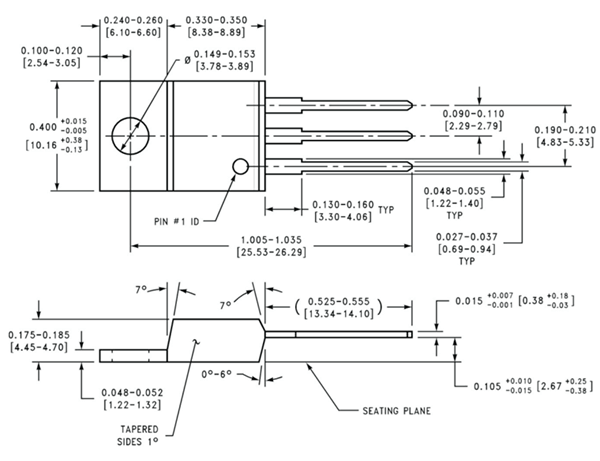

Meganiese Afmetings

Fabrikant

Texas Instruments (TI) maatskappy bedryf verskeie halfgeleier vervaardigingsfasiliteite en samestelling/toets terreine wat hoë-volume produksie ondersteun terwyl streng kwaliteit en betroubaarheid standaarde gehandhaaf word. TI se vervaardigingsvermoëns sluit gevorderde wafer vervaardiging, geoutomatiseerde toetse, pakket samestelling, en langtermyn produkondersteuning vir industriële, motor, kommunikasie, en verbruiktoepassings in. Deur uitgebreide prosesbeheer, betroubaarheidstoetsing, en globale voorsieningskettingbestuur is Texas Instruments in staat om spanningsregulators soos die LM1084 te lewer met konsekwente elektriese prestasie, wye werks temperatuurreekse, en betroubare werking in veeleisende elektroniese stelsels.

Gereelde Vraestelle [FAQ]

1. Hoeveel krag kan die LM1084 dissipate voordat 'n verkoeler nodig is?

Die LM1084 kan beduidende krag dissipate, maar hitte neem vinnig toe namate die spanningsverskil tussen invoer en uitvoer toeneem. 'n Verkoeler is gewoonlik nodig wanneer die reguleerder hoë stroom voorsien of verskeie volts laat val, wat termiese afsluiting voorkom en langtermyn betroubaarheid verbeter.

2. Wat gebeur as die invoerspanning te naby aan die uitvoerspanning is?

As die invoerspanning onder die vereiste afname spanningsvlak val, kan die LM1084 nie meer regulering handhaaf nie. Die uitvoerspanning sal begin afneem en die invoerspanning volg, wat moontlik die kring se prestasie beïnvloed.

3. Kan die LM1084 as 'n battery laaier gebruik word?

Ja. Die verstelbare weergawe kan geconfigureer word om 'n beheerde laaivoltage vir sekere batterytipes te voorsien. egter, aanvullende kring kan nodig wees vir behoorlike laaibeheer, stroombeperking, en batterybeskerming.

4. Hoekom word die LM1084 'n lae-afname reguleerder genoem?

'n Lae-afname reguleerder kan 'n gereguleerde uitvoer handhaaf met 'n kleiner invoer-tot-uitvoer spanningsverskil as konvensionele lineêre reguleerders. Dit help om doeltreffendheid te verbeter en die battery se werktyd in draagbare toestelle te verleng.

5. Hoe vergelyk die LM1084 met 'n skakelreguleerder in doeltreffendheid?

Die LM1084 bied 'n eenvoudiger kringontwerp en laer elektriese geraas, maar skakelreguleerders is oor die algemeen doeltreffender wanneer groot spanningsverskille omgeskakel word. Die LM1084 word dikwels verkies wanneer eenvoud en lae geraas belangriker is as maksimum doeltreffendheid.

6. Kan meerdere LM1084 reguleerders in dieselfde stelsel gebruik word?

Ja. Baie kragstelsels gebruik meerdere LM1084 reguleerders om verskillende spanningsrails soos 5V, 3.3V, en ander pasgemaakte spannings te genereer. Elke reguleerder moet behoorlike filtrasie en termiese beheer hê.

7. Watter faktore bepaal die maksimum uitvoerstroom van die LM1084?

Die werklike uitvoerstroom hang af van invoerspanning, uitvoerspanning, omgewings temperatuur, PCB uitleg, en verkoeler prestasie. Alhoewel gegradeer vir tot 5A, kan termiese beperkings die bruikbare stroom in sommige ontwerp afval.
