MOSFET Fundamentals, Struktuur en Bedryfskenmerke

MOSFET's is een van die belangrikste komponente in moderne elektroniese stroombane.Hulle word gebruik om stroom te beheer, vragte AAN en AF te skakel, seine te versterk en kragdoeltreffendheid in baie toestelle te verbeter.Hierdie artikel sal die basiese werkbeginsel, interne struktuur, tipes, bedryfskenmerke, algemene gebruike, belangrike parameters en gevorderde MOSFET-tegnologie bespreek.

Katalogus

MOSFET Fundamentals

'n MOSFET (Metaal-oksied-halfgeleier veld-effek transistor) is 'n halfgeleier toestel wat hoofsaaklik gebruik word vir die skakel en versterking van elektroniese seine.Dit beheer die vloei van stroom deur gebruik te maak van spanning wat aan sy hekterminaal toegepas word in plaas daarvan om op deurlopende insetstroom staat te maak soos 'n bipolêre transistor.

Basiese Werksbeginsel van 'n MOSFET

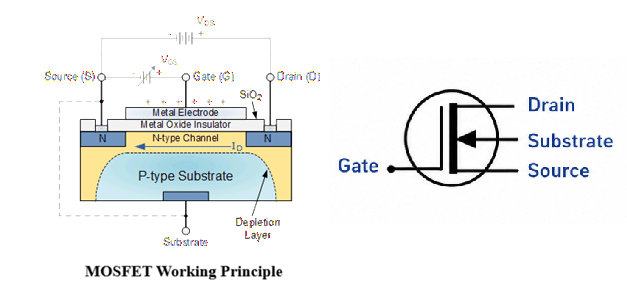

'n MOSFET werk deur die vloei van stroom tussen die drein- en bronterminale te beheer deur spanning aan die hekterminal te gebruik.In die beeld bevat die MOSFET-struktuur 'n hekelektrode wat van die halfgeleiermateriaal geskei is deur 'n dun metaaloksied-isolerende laag (SiO₂).As gevolg van hierdie isolasie word baie min hekstroom tydens werking benodig.

Wanneer 'n positiewe hek-tot-bron-spanning (VGS) in 'n N-kanaal MOSFET toegepas word, vorm 'n elektriese veld onder die hekoksiedlaag.Hierdie elektriese veld lok elektrone en skep 'n N-tipe geleidende kanaal tussen die bron- en dreinstreke, soos in die diagram getoon.Sodra die kanaal gevorm word, kan stroom (ID) van die drein na die bron vloei wanneer dreinspanning (VDS) teenwoordig is.

As die hekspanning verwyder word of onder die drempelspanning val, verdwyn die geleidende kanaal en stop stroomvloei.Hierdie spanning-beheerde werking laat MOSFET's toe om elektroniese stroombane baie vinnig en doeltreffend te skakel.

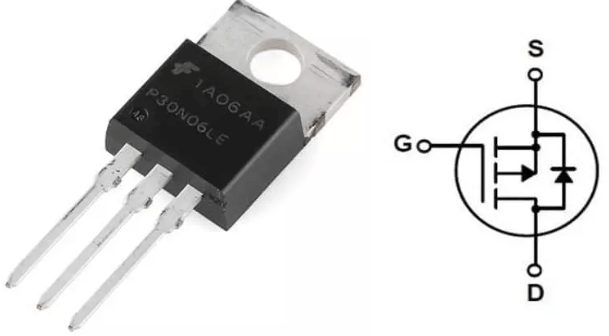

Die beeld toon ook die MOSFET-simbool aan die regterkant, wat dieselfde toestel in stroombaandiagramme verteenwoordig.Die hek beheer die kanaal intern terwyl die drein- en bronterminale die hooflasstroom dra.Omdat MOSFET's lae insetkrag benodig en hoëspoedskakeling ondersteun, word hulle wyd gebruik in SMPS-stroombane, motoraandrywers, omsetters, batterystelsels en moderne digitale elektronika.

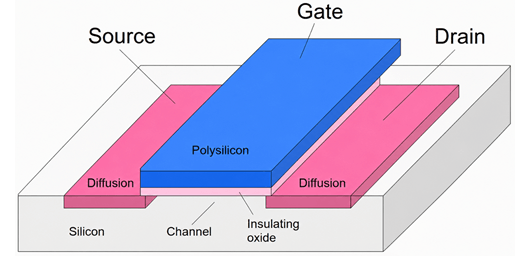

Interne struktuur van 'n MOSFET

Die interne struktuur van 'n MOSFET bestaan uit verskeie halfgeleierlae wat saamwerk om stroomvloei te beheer.Soos in die prent getoon, bevat die toestel hoofsaaklik die bron, drein, hek, kanaalgebied, isolerende oksiedlaag en silikonsubstraat.

Die bron- en dreinstreke word gevorm deur gebruik te maak van gedoteerde halfgeleiermateriaal, terwyl die hek bo die kanaalarea geplaas word en deur 'n dun isolerende oksiedlaag geskei word.Hierdie oksied-isolasie verhoed direkte elektriese kontak tussen die hek en die halfgeleier, wat die MOSFET toelaat om te werk deur 'n elektriese veld in plaas van direkte hekstroom te gebruik.

Wanneer spanning op die hek toegepas word, word die kanaalgebied onder die oksiedlaag geleidend, wat 'n pad skep vir stroom om tussen die bron en drein te vloei.Hierdie geïsoleerde hekstruktuur is een van die hoofredes waarom MOSFET's hoë insetimpedansie, vinnige skakelspoed en doeltreffende kragbeheer in elektroniese stroombane bied.

Tipes MOSFET's

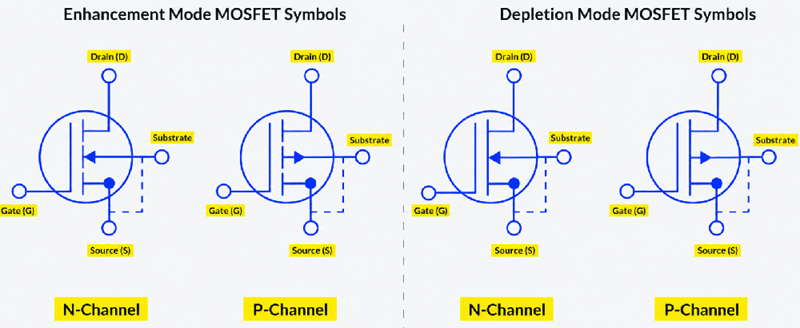

MOSFET's kan op twee hoofmaniere geklassifiseer word: volgens kanaaltipe en volgens bedryfsmodus.Soos in die prent getoon, help hierdie klassifikasies om te beskryf hoe die MOSFET stroom gelei en hoe dit optree wanneer hekspanning toegepas word.

MOSFET-klassifikasie volgens kanaaltipe

N-kanaal MOSFET

'n N-kanaal MOSFET gebruik elektrone as die primêre ladingdraers, wat dit toelaat om vinniger skakelspoed en laer geleidingsweerstand te verskaf.Dit is die mees gebruikte MOSFET-tipe in kragelektronika, skakelkringe, motoraandrywers en GS-GS-omsetters vanweë sy hoër doeltreffendheid en stroomhanteringsvermoë.

In die simbool wys die pylrigting na buite vanaf die kanaalgebied, wat dit as 'n N-kanaaltoestel identifiseer.

P-kanaal MOSFET

'n P-kanaal MOSFET gebruik gate as die hoof lading draers en word algemeen gebruik vir hoë-kant skakel toepassings.Dit skakel aan wanneer die hekspanning laer word as die bronspanning.Alhoewel dit makliker is om in sommige hoëkantstroombane te gebruik, het dit gewoonlik hoër AAN-weerstand en laer doeltreffendheid in vergelyking met 'n ekwivalente N-kanaal MOSFET.

In die simbool wys die pyltjie na binne na die kanaalstreek, wat dit as 'n P-kanaaltoestel identifiseer.

MOSFET-klassifikasie volgens bedryfsmodus

Verbeteringsmodus MOSFET

'n Verbeteringsmodus MOSFET is normaalweg AF wanneer geen hekspanning toegepas word nie.'n Geleidende kanaal vorm eers nadat die hek-na-bron-spanning die drempelspanning oorskry.Dit is die mees algemene MOSFET-tipe wat in moderne elektronika gebruik word omdat dit doeltreffende skakeling en lae bystandkragverbruik bied.

Uitputting-modus MOSFET

'n Uitputting-modus MOSFET is normaalweg AAN wanneer die hekspanning nul is.Die toepassing van hekspanning verminder die kanaalgeleiding en kan uiteindelik stroomvloei stop.Hierdie MOSFET's is minder algemeen en word hoofsaaklik gebruik in analoog stroombane, stroom regulering stroombane, en gespesialiseerde elektroniese toepassings.

MOSFET Bedryfskenmerke

Kenmerkende kromme van MOSFET

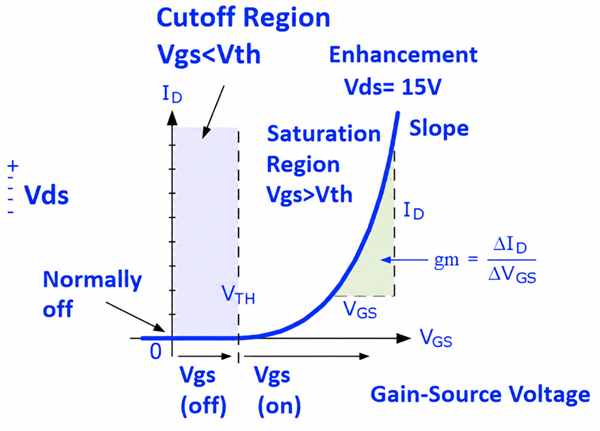

Die kenmerkende kurwe van 'n MOSFET wys hoe die dreinstroom verander soos die hek-na-bron-spanning toeneem.Hierdie kurwe help om te verduidelik hoe die MOSFET van 'n AF-toestand na 'n aktiewe geleidende toestand oorskakel.In 'n verbetering-tipe MOSFET, bly die toestel AF wanneer die hekspanning onder die drempelspanning is omdat daar nie genoeg elektriese veld is om 'n geleidende kanaal tussen die drein- en bronterminale te skep nie.

Soos die hek-na-bron spanning verby die drempelvlak toeneem, begin 'n geleidende kanaal binne die MOSFET vorm.Dit laat stroom van drein na bron vloei, wat veroorsaak dat die dreinstroom vinnig styg.Die kromme neem aanvanklik stadig toe en word dan steiler namate die hekspanning aanhou toeneem, wat sterker kanaalgeleiding toon.

Die helling van die kromme verteenwoordig die MOSFET se transgeleiding, wat beskryf hoe effektief die hekspanning die dreinstroom beheer.'n Steiler helling beteken 'n klein verandering in hekspanning kan 'n groter verandering in dreinstroom veroorsaak.As gevolg van hierdie spanningsbeheerde gedrag word MOSFET's wyd gebruik in skakelkringe, versterkers, kragbronne en motorbeheerstelsels.

Die grafiek illustreer ook verskillende bedryfstreke soos die afsnygebied, waar die MOSFET AF is, en die aktiewe geleidingstreek, waar stroom toeneem met hoër hekspanning.

MOSFET-bedryfstreke verduidelik

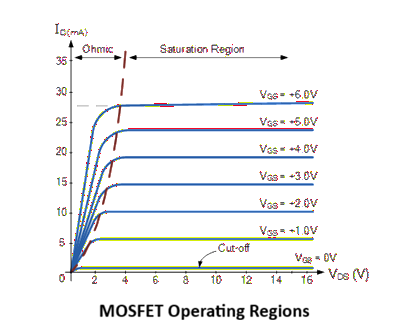

Die uitset karakteristieke kurwes van 'n MOSFET by verskillende hek-tot-bron spannings (VGS).Hierdie kurwes help om te verduidelik hoe die MOSFET optree onder verskillende bedryfstoestande soos die drein-na-bronspanning (VDS) verander.Die grafiek word hoofsaaklik in drie bedryfstreke verdeel: afsnygebied, ohmiese of lineêre gebied, en versadigingsgebied.

In die afsnygebied, is die hekspanning onder die drempelspanning, dus vorm geen geleidende kanaal tussen die drein en bron nie.As gevolg hiervan bly die dreinstroom (ID) byna nul en die MOSFET bly AF.In die grafiek verskyn hierdie toestand naby die onderste kurwe waar VGS baie laag is.

Die ohmiese streek , ook genoem die lineêre of triode-gebied, verskyn aan die linkerkant van die krommes waar VDS relatief klein is.In hierdie streek tree die MOSFET op soos 'n beheerbare weerstand.Soos VDS toeneem, neem die dreinstroom ook amper lineêr toe.Hierdie bedryfsmodus word algemeen gebruik in analoog stroombane en lae-weerstand skakeltoepassings.

Die versadigingsgebied word op die platter gedeelte van die kurwes getoon.Hier word die MOSFET-kanaal ten volle gevestig en die dreinstroom bly relatief stabiel selfs al bly VDS toeneem.Die hoeveelheid dreineerstroom hang hoofsaaklik af van die toegepaste hekspanning.Hoër VGS-waardes produseer hoër dreinstroomvlakke, soos getoon deur die boonste kurwes in die grafiek.Hierdie streek word algemeen gebruik in versterkers en baie skakeltoepassings.

Die grafiek toon ook dat die verhoging van die hekspanning die geleidende kanaal versterk, sodat meer stroom van drein na bron vloei.As gevolg van hierdie bedryfstreke kan MOSFET's as doeltreffende skakelaars, versterkers en kragbeheertoestelle in moderne elektroniese stelsels funksioneer.

MOSFET skakel kenmerke

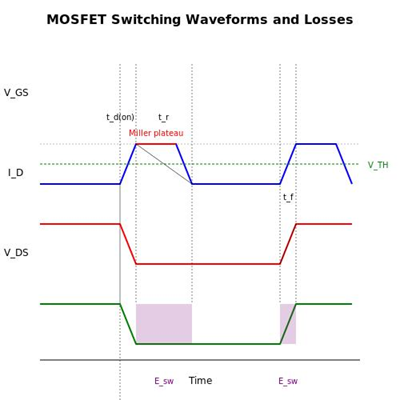

Skakel golfvorms van 'n MOSFET tydens aanskakel- en afskakelwerking.Dit illustreer hoe die hek-tot-bron-spanning (VGS), dreineerstroom (ID) en dreineer-na-bronspanning (VDS) oor tyd verander terwyl die MOSFET tussen AF- en AAN-toestande wissel.

Aan die begin van die aanskakelproses begin die hekspanning toeneem soos die hekkapasitansie laai.Tydens die aanskakelvertragingstyd t_{d (aan)}, bly die MOSFET AF omdat die hekspanning nog nie die drempelspanning V bereik het nie_TH.Sodra die drempelvlak bereik is, begin die dreinstroom styg en die MOSFET begin gelei.

Die grafiek toon ook die Miller-plato-streek, waar die hekspanning tydelik byna konstant bly terwyl die drein-na-bron-spanning vinnig afneem.Gedurende hierdie stadium vind die meeste skakelaksie plaas omdat die MOSFET oorgaan van 'n hoë-weerstand AF-toestand na 'n lae-weerstand AAN-toestand.

Tydens afskakelwerking neem die hekspanning af namate die hekkapasitansie ontlaai.Die dreinstroom val dan terwyl die drein-na-bron-spanning terugstyg na sy oorspronklike vlak.Die herfstyd t_fverteenwoordig hoe vinnig die MOSFET ophou om stroom te gelei.

Die skadu areas gemerk E_SWskakelverliese verteenwoordig.Hierdie verliese vind plaas omdat spanning en stroom gelyktydig bestaan ​​tydens skakeloorgange.Vinniger skakelsnelhede help om hierdie verliese te verminder en algehele doeltreffendheid in hoëfrekwensie-kragelektroniese stelsels te verbeter.

Hoe MOSFET's in elektroniese stroombane gebruik word

MOSFET as 'n skakelaar

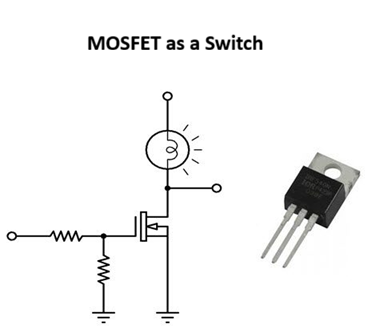

In die eerste prent word die MOSFET gebruik om die lamp elektronies aan en af te skakel.Die hekterminaal ontvang 'n beheersein deur die resistor.Wanneer voldoende hekspanning toegepas word, laat die MOSFET stroom van die drein na die bron vloei, wat veroorsaak dat die lamp brand.Wanneer die hekspanning verwyder word, stop stroomvloei en skakel die lamp AF.

Hierdie skakeloperasie is een van die mees algemene gebruike van MOSFET's omdat dit vinnige reaksie, lae kragverlies en doeltreffende beheer van elektriese ladings bied.

Aansoeke:

• LED en lampskakeling

• Motorbeheerkringe

• Kragbronne en SMPS

• Arduino- en mikrobeheerderskakeling

• Battery-aangedrewe toestelle

MOSFET as 'n versterker

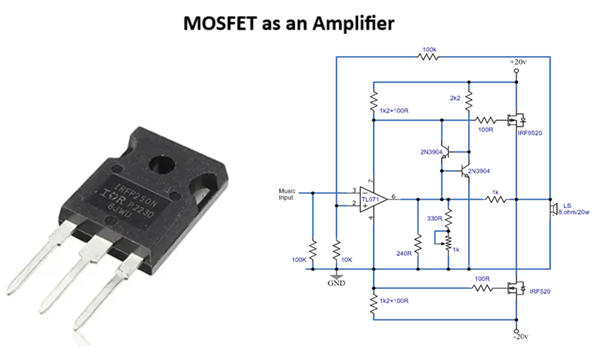

In die tweede beeld word die MOSFET in 'n oudioversterkerkring gebruik.'n Klein musiek- of oudio-invoersein word op die hek toegepas, en die MOSFET verhoog die seinsterkte om die luidspreker aan te dryf.Die stroombaan gebruik bykomende transistors en komponente om seinkwaliteit en kraguitset te verbeter.

MOSFET's is geskik vir versterkerkringe omdat hulle hoë insetimpedansie het en groot uitsetstrome doeltreffend kan hanteer.

Aansoeke:

• Oudioversterkers

• RF en kommunikasiekringe

• Seinversterkingstelsels

• Kitaarversterkers

• Tuis teater en luidsprekerstelsels

MOSFET as 'n veranderlike weerstand

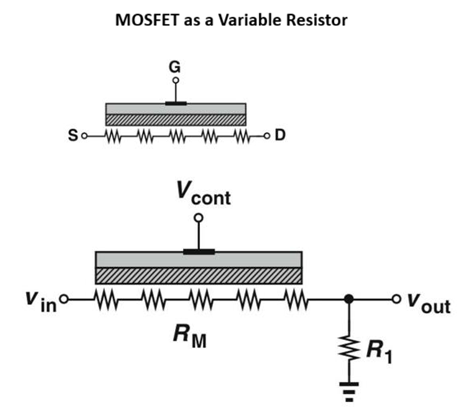

In die derde beeld werk die MOSFET as 'n spanningsbeheerde weerstand.Die weerstand tussen die drein en bron verander na gelang van die beheerspanning wat op die hek toegepas word.Soos die hekspanning verander, verander die kanaalweerstand ook, wat die MOSFET toelaat om die uitsetseinvlak te reguleer.

Hierdie bedryfsmodus is nuttig vir analoogbeheer- en seinaanpassingstoepassings.

Aansoeke:

• Outomatiese versterkingsbeheerkringe

• Oudiovolumebeheer

• Analoog seinverwerking

• Elektroniese dimmers

• Instelbare filters en veranderlike verswakkingsbane

Belangrike MOSFET-parameters om te oorweeg

Parameter	Simbool	Beskrywing	Tipies Eenheid	Belangrikheid
Hek Drempel Spanning	VGS(de)	Minimum hek-tot-bron spanning wat nodig is om 'n geleidende kanaal tussen te begin vorm dreineer en bron.Die MOSFET begin by hierdie spanning AANskakel.	V	Bepaal die minimum beheerspanning benodig vir werking.
Gate Drive Spanning	VGS	Werklike spanning tussen die hek- en bronterminale toegepas om die MOSFET volledig AAN te skakel. Gewoonlik hoër as VGS(ste).	V	Affekteer skakelwerkverrigting en kanaalweerstand.
Dreineer-na-Bron Spanning	VDS	Maksimum spanning die MOSFET kan tussen die drein- en bronterminale weerstaan wanneer dit AF is.	V	Belangrik vir voorkoming van skade deur ineenstorting in hoëspanningstroombane.
Deurlopende dreineer Huidige	ID	Maksimum deurlopende stroom wat die MOSFET veilig deur die dreinterminaal kan dra onder gespesifiseerde termiese toestande.	A	Bepaal vraghanteringsvermoë.
Dreineer-na-Bron AAN Weerstand	RDS(aan)	Intern weerstand tussen drein en bron wanneer die MOSFET ten volle AAN is.Laer waardes verminder kragverlies en verhitting.	mΩ of Ω	Kritiek vir doeltreffendheid en termiese werkverrigting.
Heklading	Qg	Totaal elektries lading benodig om die MOSFET-hekkapasitansie tydens skakeling te laai.	nC	Affekteer skakelspoed en hekbestuurdervereistes.
Skakel verliese	ESW	Energie verloor tydens aanskakel- en afskakel-oorgange wanneer spanning en stroom oorvleuel.	µJ of mJ	Belangrik in hoëfrekwensie skakelkringe.
Krag Dissipasie	PD	Maksimum krag die MOSFET kan veilig as hitte verdryf sonder om temperatuurlimiete te oorskry.	W	Bepaal verkoeling en hitte sink vereistes.
Veilige bedryf Gebied	SOA	Definieer die kluis spanning en stroom bedryfsgrense van die MOSFET onder verskillende voorwaardes.	Grafiek/Kromme	Voorkom toestel mislukking as gevolg van oorlading of oorverhitting.
Termies Weerstand	RθJA / RθJC	Weerstand teen hittevloei vanaf die MOSFET-aansluiting na omringende lug of omhulsel.Laer waardes verbeter verkoelingsdoeltreffendheid.	°C/W	Belangrik vir termiese bestuur ontwerp.
Maksimum aansluiting Temperatuur	TJ(maks)	Hoogste interne halfgeleiertemperatuur wat die MOSFET veilig kan verdra tydens werking.	°C	Dit oorskry limiet kan die MOSFET permanent beskadig.

MOSFET vs Meganiese aflos: wat is beter?

Parameter	MOSFET	Meganies Aflos
Bedryfsmetode	Halfgeleier oorskakeling	Fisiese kontak oorskakeling
Skakelspoed	Baie vinnig (nanosekondes na mikrosekondes)	Stadig (millisekondes)
Geraas Tydens Operasie	Stil	Produseer klikgeluid
Leeftyd	Baie lank	Beperk deur kontak dra
Krag Verbruik	Lae hek ry krag	Hoër spoel krag benodig
Isolasie	Geen elektries nie isolasie	Verskaf elektriese isolasie
Skakel oor Frekwensie	Geskik vir hoëfrekwensie skakeling	Nie geskik vir hoëfrekwensie werking
Grootte	Kompak	Groter
Betroubaarheid	Hoog vir elektroniese skakeling	Kontakte kan slytasie of boog
Beste vir	Vinnig elektronies beheer	Hoë-spanning geïsoleerde skakeling

MOSFET vs. BJT vs. IGBT: Watter om te kies?

Parameter	MOSFET	BJT	IGBT
Tipe beheer	Spanningsbeheer	Stroombeheerde	Spanningsbeheer
Skakelspoed	Baie vinnig	Matig	Stadiger as MOSFET
Doeltreffendheid	Hoog	Laer	Hoog op hoog spanning
Insetimpedansie	Baie hoog	Laag	Hoog
Kraghantering	Medium tot hoog	Medium	Baie hoog
Geleidingsverlies	Lae RDS(aan) verlies	Hoër versadiging verlies	Lae geleiding verlies by hoë spanning
Beste spanning Reeks	Laag tot medium spanning	Laag tot medium spanning	Medium tot baie hoë spanning
Frekwensie Vermoë	Uitstekend vir hoë frekwensie	Matig	Beter vir laer frekwensie kragskakeling
Termies Stabiliteit	Goed	Kan ly termiese weghol	Goed
Algemeen Aansoeke	SMPS, motor beheer, DC-DC omsetters	Versterkers, analoog stroombane	Omskakelaars, EV's, industriële aandrywings

Gevorderde MOSFET-tegnologieë

Sloot MOSFET

Sloot MOSFET's gebruik 'n vertikale slootstruktuur binne die silikon om kanaalweerstand te verminder en stroomvloei te verbeter.Hierdie ontwerp verlaag RDS(aan), verbeter doeltreffendheid en laat hoër stroomhantering in 'n kompakte pakket toe.In vergelyking met tradisionele planêre MOSFET's, bied sloot MOSFET's beter skakelwerkverrigting en laer geleidingsverliese.

Super Junction MOSFET

Super-aansluiting MOSFET's gebruik afwisselende P-tipe en N-tipe halfgeleierlae om spanningshantering te verbeter en weerstand te verminder.Hierdie struktuur stel die toestel in staat om lae geleidingsverliese te bereik terwyl hoë afbreekspanningsvermoë gehandhaaf word.Super aansluiting tegnologie is wyd bekend vir die verbetering van doeltreffendheid in hoë-spanning krag skakel ontwerpe.

Silikonkarbied (SiC) MOSFET

Silicon Carbide MOSFET's word gebou met 'n wye bandgaping halfgeleier materiaal in plaas van standaard silikon.SiC MOSFET's kan werk teen hoër spannings, hoër temperature en vinniger skakelspoed met laer kragverliese.Hulle bied ook verbeterde termiese werkverrigting en beter doeltreffendheid in veeleisende kragstelsels.

Gallium Nitride (GaN) MOSFET

GaN MOSFET's gebruik galliumnitried-halfgeleiermateriaal om uiters vinnige skakelsnelhede en hoë drywingsdigtheid te bereik.Hierdie toestelle het laer heklading, verminderde skakelverliese en kleiner pakketgroottes in vergelyking met konvensionele silikon MOSFET's.GaN-tegnologie is bekend daarvoor dat dit kompakte en hoogs doeltreffende kragontwerpe moontlik maak.

Beskermde hek MOSFET

Beskermde hek-MOSFET's sluit 'n bykomende skildstruktuur binne die toestel in om hekdreinskapasitansie te verminder.Hierdie ontwerp verbeter skakelstabiliteit, verminder geraas en minimaliseer ongewenste spanningspieke tydens hoëspoedwerking.Dit verbeter ook skakeldoeltreffendheid in hoëfrekwensiekringe.

Dubbelhek MOSFET

Dubbelhek MOSFET's bevat twee onafhanklike hekterminale wat die kanaal gelyktydig beheer.Hierdie struktuur bied verbeterde versterkingsbeheer, beter seinisolasie en verbeterde frekwensierespons.Die tweede hek kan ook gebruik word om versterkingseienskappe meer presies te beheer.

FinFET Tegnologie

FinFET-tegnologie gebruik 'n driedimensionele vinvormige kanaalstruktuur in plaas van 'n plat vlakke kanaal.Hierdie ontwerp verbeter hekbeheer oor die kanaal, verminder lekstroom en verbeter transistordoeltreffendheid by baie klein halfgeleierprosesgroottes.FinFET-strukture word wyd gebruik in gevorderde geïntegreerde stroombane vir verbeterde werkverrigting en laer kragverbruik.

Gevolgtrekking

Om MOSFET-tipes, bedryfstreke, skakelgedrag en sleutelparameters soos hekdrumpelspanning, RDS(aan), dreineerstroom en termiese weerstand te verstaan, is belangrik vir die keuse van die regte toestel.Nuwer tegnologieë soos sloot-, superaansluitings-, SiC-, GaN-, afgeskermde hek- en FinFET-ontwerpe verbeter steeds werkverrigting, maar steeds bly MOSFET's noodsaaklik in beide lae-krag en hoë-krag elektroniese stroombane.

Gereelde vrae [Gereelde Vrae]

1. Waarom word MOSFET's bo BJT's in moderne skakelkringe verkies?

MOSFET's word verkies omdat dit spanningbeheerde toestelle is wat baie min hekstroom benodig om te werk.Hulle skakel ook baie vinniger oor, genereer laer skakelverliese en bied hoër doeltreffendheid in hoëfrekwensiekringe.Anders as BJT's, het MOSFET's 'n hoë insetimpedansie en beter termiese stabiliteit, wat hulle meer geskik maak vir SMPS, motorbestuurders en kragomskakelingstelsels.

2. Hoe vloei die hekspanning beheerstroom binne 'n MOSFET?

Die hekspanning skep 'n elektriese veld onder die oksiedlaag binne die MOSFET.Wanneer die hek-na-bron-spanning die drempelspanning oorskry, vorm 'n geleidende kanaal tussen die drein- en bronterminale.Hierdie kanaal laat stroom vloei.As die hekspanning onder die drumpelvlak daal, verdwyn die kanaal en stop stroomvloei.

3. Wat gebeur tydens die Miller-plato-gebied in MOSFET-skakeling?

Tydens die Miller-plato-streek hou die hekspanning tydelik op om te styg terwyl die drein-na-bron-spanning vinnig afneem.Hierdie stadium verteenwoordig die hoofskakeloorgang waar die MOSFET van die AF-toestand na die AAN-toestand verander.Baie van die skakelverlies vind gedurende hierdie tydperk plaas omdat beide spanning en stroom gelyktydig bestaan.

4. Hoe werk 'n MOSFET verskillend in die afsny-, lineêre- en versadigingstreke?

In die afsnygebied bly die MOSFET AF omdat die hekspanning onder die drempelspanning is.In die lineêre of ohmiese gebied gedra die MOSFET soos 'n beheerbare weerstand en stroom verander met dreinspanning.In die versadigingsgebied word die dreinstroom meestal deur die hekspanning beheer en bly dit relatief stabiel selfs al styg die dreinspanning verder.

5. Waarom is skakelverliese belangrik in hoëfrekwensie MOSFET-stroombane?

Skakelverliese vind plaas tydens aanskakel- en afskakel-oorgange wanneer beide stroom en spanning gelyktydig bestaan.In hoëfrekwensiekringe gebeur hierdie skakelgebeurtenisse herhaaldelik, wat hitteopbou en verminderde doeltreffendheid veroorsaak.Vinniger omskakeling van MOSFET's help om hierdie verliese te verminder en algehele stroombaanprestasie te verbeter.

6. Watter voordele bied SiC- en GaN-MOSFET-tegnologieë bo tradisionele silikon-MOSFET's?

SiC- en GaN-MOSFET's bied vinniger skakelspoed, laer kragverlies en hoër temperatuurvermoë in vergelyking met tradisionele silikon-MOSFET's.Hulle verbeter ook doeltreffendheid in hoëspanning- en hoëfrekwensiestelsels.Hierdie gevorderde halfgeleiermateriale laat kleiner verkoelingstelsels en meer kompakte kragontwerpe toe.

7. Waarom vereis MOSFET's behoorlike termiese bestuur in kragelektronika?

MOSFET's genereer hitte as gevolg van geleidingsverliese en skakelverliese tydens werking.As die aansluitingstemperatuur te hoog word, kan die toestel onstabiel of permanent beskadig word.Behoorlike hittesinks, verkoelingsmetodes en lae termiese weerstand is belangrik vir die handhawing van betroubaarheid en die verlenging van MOSFET-leeftyd.
