Verstaan MLCC-kapasitors in moderne elektronika

MLCC kapasitors is algemeen beskikbaar in kompakte skyfie-styl pakkette met keramiek liggame en metaal terminale ontwerp vir PCB montering.Die keuse van die regte MLCC gaan nie net oor die keuse van 'n kapasitansiewaarde nie.Hierdie artikel sal bespreek wat MLCC kapasitors is, hoe hulle werk, hul algemene tipes en groottes, belangrike elektriese eienskappe, werklike toepassings, en meer.

Katalogus

Wat is MLCC (Multi-layer Ceramic Capacitor)?

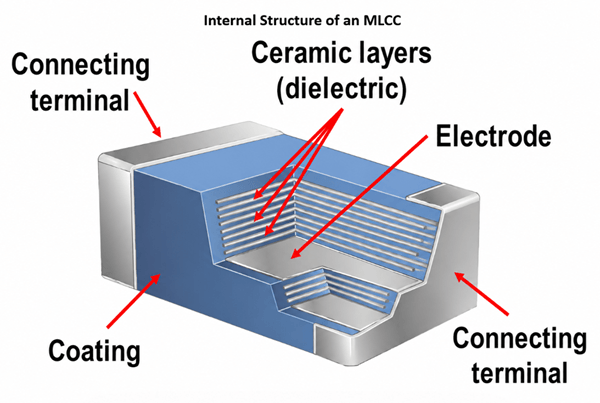

'n MLCC (Multi-layer Ceramic Capacitor) is 'n tipe keramiek kapasitor wat gemaak word deur verskeie dun keramiek diëlektriese lae met interne metaalelektrodes binne 'n enkele kompakte skyfie te stapel.Hierdie gestapelde lae werk saam om elektriese energie te stoor terwyl hulle 'n baie klein fisiese grootte behou.

MLCC's word algemeen gebruik as oppervlak-gemonteerde kapasitors in moderne elektroniese stroombane omdat hulle relatief hoë kapasitansie, vinnige elektriese reaksie en stabiele hoëfrekwensie werkverrigting in kompakte toestelle kan verskaf.Hul meerlaagkonstruksie laat baie kapasitorlae toe om parallel binne een pakket te werk, wat kapasitansiedigtheid verhoog in vergelyking met enkellaag keramiekkapasitors.

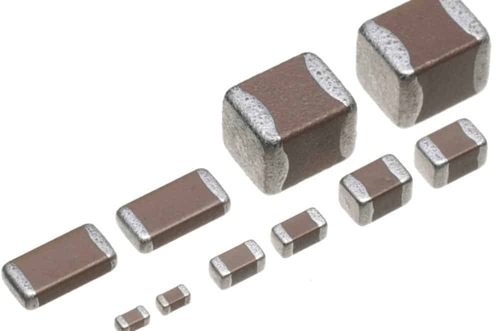

Die meeste MLCC's is reghoekige skyfiekomponente met metaalafsluitings aan beide kante vir direkte PCB-montering.Binne die skyfie word afwisselende keramieklae en elektrodes gestapel, gedruk en by hoë temperatuur gesinter om 'n soliede monolitiese struktuur te vorm.As gevolg van hierdie konstruksie word MLCC's ook monolitiese keramiekkapasitors genoem.

Hoe MLCC-kapasitors in elektroniese stroombane werk

MLCC kapasitors werk deur elektriese lading tussen hul interne elektrodes en keramiek diëlektriese lae te stoor.Wanneer spanning oor die kapasitorterminale toegepas word, vorm 'n elektriese veld binne die keramiekmateriaal, wat die MLCC toelaat om elektriese energie baie vinnig te stoor en vry te stel tydens stroombaanwerking.

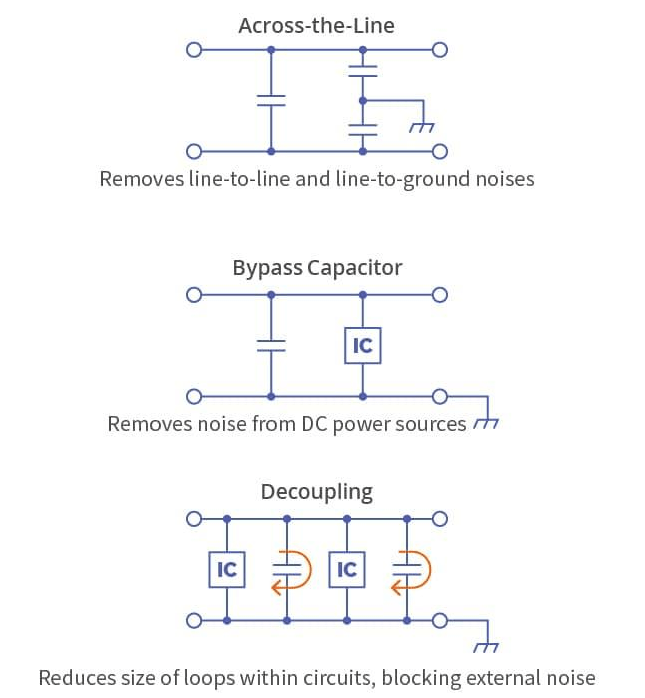

In praktiese elektroniese stroombane word MLCC kapasitors hoofsaaklik gebruik vir geraasfiltrering, omseiling en ontkoppeling, soos in die diagram hieronder getoon.Hierdie funksies help om stabiele spanning te handhaaf en om ongewenste elektriese steurings te verminder wat sensitiewe elektroniese komponente kan beïnvloed.

In oor-die-lyn-filtreertoepassings help kapasitors om lyn-tot-lyn en lyn-tot-grond geraas te onderdruk wat gegenereer word deur stroombane of eksterne elektriese interferensie.Dit verbeter seinkwaliteit en verminder elektromagnetiese geraas in kragstelsels.

In bypass-kapasitorkonfigurasies word 'n MLCC naby 'n IC-kragpen gekoppel om hoëfrekwensiegeraas van die GS-kragtoevoer te verwyder.Die kapasitor bied 'n kort pad vir ongewenste geraasseine na grond terwyl dit die IC toelaat om 'n skoner en meer stabiele spanningstoevoer te ontvang.

In ontkoppeltoepassings verminder MLCC-kapasitors spanningskommelings wat veroorsaak word deur vinnige skakeling binne geïntegreerde stroombane.Wanneer 'n IC skielik stroom eis, stel die nabygeleë MLCC vinnig gestoorde energie vry om die plaaslike toevoerspanning te stabiliseer.Dit help om seinonstabiliteit, tydsberekeningsfoute en ongewenste geraaskoppeling tussen nabygeleë stroombane te voorkom.

Omdat MLCC's baie lae ESR (Ekwivalente reeksweerstand) en ESL (Ekwivalente reeksinduktansie) het, kan hulle uiters vinnig reageer op hoëfrekwensie geraas en verbygaande stroompieke.Dit maak hulle hoogs effektief in verwerkers, mikrobeheerders, RF-stroombane, skakelkragbronne, kommunikasietoestelle en hoëspoed digitale stelsels.

Om filterprestasie oor verskillende frekwensiereekse te verbeter, plaas ingenieurs dikwels verskeie MLCC-kapasitors met verskillende kapasitansiewaardes in parallel naby kritieke IC's en kragrelings.

Tipes MLCC-diëlektrika verduidelik

Die diëlektriese materiaal wat binne 'n MLCC gebruik word, beïnvloed grootliks sy elektriese werkverrigting, stabiliteit, kapasitansiereeks en bedryfsbetroubaarheid.Verskillende diëlektriese tipes is ontwerp vir verskillende toepassings, en daarom is die keuse van die korrekte MLCC-diëlektrikum belangrik in elektroniese stroombaanontwerp.

MLCC diëlektrika word oor die algemeen in twee hoofkategorieë verdeel: Klas 1 en Klas 2 kapasitors.

Klas 1 MLCC Kapasitors

Klas 1 MLCC's is ontwerp vir hoë stabiliteit en presisie toepassings.Die mees algemene klas 1 diëlektriese tipes is C0G en NP0.Hierdie kapasitors handhaaf baie stabiele kapasitansie oor temperatuur, spanning en frekwensieveranderinge.

As gevolg van hul lae elektriese verliese en minimale kapasitansie-drywing, word Klas 1 MLCC's algemeen gebruik in RF-stroombane, ossillators, resonansiekringe, filters en tydsberekeningtoepassings waar akkuraatheid van kritieke belang is.

Klas 1 MLCC's verskaf egter gewoonlik laer kapasitansiewaardes in vergelyking met Klas 2 kapasitors en is oor die algemeen duurder.

Klas 2 MLCC Kapasitors

Klas 2 MLCC's is geoptimaliseer vir hoër kapasitansiedigtheid en kompakte grootte.Algemene diëlektriese tipes sluit in X7R, X5R, Y5V en Z5U.Hierdie kapasitors word wyd gebruik in kragtoevoerfiltrering, omseiling, ontkoppeling en algemene elektroniese stroombane.

X7R en X5R bied 'n gebalanseerde kombinasie van kapasitansiewaarde, temperatuurstabiliteit en koste, wat hulle van die mees gebruikte MLCC-diëlektriese tipes in moderne elektronika maak.

Y5V en Z5U kan baie hoë kapasitansie in klein pakkette bereik, maar hul kapasitansie verander meer betekenisvol met temperatuur en toegepaste spanning.As gevolg hiervan word hulle gewoonlik in minder kritieke toepassings gebruik waar hoë presisie nie vereis word nie.

X7R vs X5R vs C0G Eienskappe

C0G kapasitors bied die beste elektriese stabiliteit en laagste verlies eienskappe, maar hul kapasitansie waardes is tipies baie kleiner.X7R- en X5R-kapasitors ondersteun baie hoër kapasitansiewaardes en is beter geskik vir filter- en kragtoepassings.

X7R kapasitors kan oor 'n wyer temperatuurreeks werk as X5R kapasitors, terwyl X5R dikwels effens hoër kapasitansiedigtheid in kleiner groottes toelaat.Die keuse tussen hierdie diëlektriese tipes hang af van die vereiste stabiliteit, bedryfstemperatuur, kringsensitiwiteit en beskikbare PCB-spasie.

Algemene MLCC-pakketgroottes en -afmetings

MLCC-kapasitors is beskikbaar in baie pakketgroottes om verskillende stroombaanvereistes, PCB-uitlegte en geminiaturiseerde elektroniese ontwerpe te ondersteun.Die pakketgrootte bepaal die fisiese afmetings van die kapasitor en kan kapasitansiereeks, spanninggradering, stroomhanteringsvermoë en meganiese sterkte beïnvloed.

Kleiner MLCC's word algemeen gebruik in slimfone, draagbare toestelle, tablette en kompakte elektronika waar PCB-spasie beperk is.Groter pakketgroottes word dikwels gebruik in kragbronne, motorstelsels en industriële elektronika wat hoër kapasitansie- of spanninggraderings vereis.

Die mees algemene MLCC-pakketgroottes word hieronder getoon.

Imperiale Grootte	Metrieke Grootte	Tipies Aansoeke
0201	0603	Ultra-kompak mobiele toestelle
0402	1005	Slimfone en draagbare elektronika
0603	1608	Algemene doel stroombane
0805	2012	Kragfiltrering en ontkoppeling
1206	3216	Hoër kapasitansie toepassings
1210	3225	Kragtoevoer en industriële stelsels

Soos die pakketgrootte toeneem, kan MLCC kapasitors oor die algemeen ondersteun:

• Hoër kapasitansiewaardes

• Hoër spanning graderings

• Beter hitte-afvoer

• Verbeterde meganiese duursaamheid

Groter kapasitors benodig egter ook meer PCB-spasie.Ingenieurs balanseer dikwels pakketgrootte, elektriese werkverrigting, betroubaarheid en borduitlegbeperkings wanneer MLCC's vir 'n ontwerp gekies word.Moderne elektroniese produkte stoot steeds na kleiner MLCC-pakketgroottes om dunner en meer kompakte toestelle te ondersteun terwyl hoë elektriese werkverrigting gehandhaaf word.

Belangrike elektriese kenmerke van MLCC-kapasitors

MLCC elektriese eienskappe beïnvloed hoe die kapasitor in werklike stroombane werk, veral in filtering, ontkoppeling, spanningstabiliteit en hoëfrekwensiewerking.

Kapasitansiewaarde

Kapasitansiewaarde verwys na die hoeveelheid elektriese lading wat 'n MLCC kan stoor.Dit word gewoonlik gemeet in picofarads, nanofarads of mikrofarads.In 'n stroombaan beïnvloed hierdie waarde hoe goed die kapasitor spanningsveranderinge kan gladmaak, geraas filter of skielike stroomaanvraag van nabygeleë komponente kan ondersteun.

Die kapasitansiewaarde van 'n MLCC hang af van sy diëlektriese materiaal, interne elektrode-area, aantal keramieklae en pakketgrootte.Groter MLCC's of kapasitors met meer interne lae kan gewoonlik hoër kapasitansie verskaf, terwyl kleiner pakkette dikwels gekies word wanneer PCB-spasie beperk is.

Kapasitansie Toleransie

Kapasitansietoleransie wys hoeveel die werklike kapasitansie kan verskil van die gegradeerde waarde wat in die datablad gedruk is.Byvoorbeeld, 'n MLCC gegradeer op 1 µF met ±10% toleransie kan 'n werklike kapasitansie effens bo of onder daardie waarde hê.

Hierdie eienskap is belangrik omdat sommige stroombane baie akkurate kapasitansie benodig om behoorlik te werk.RF-stroombane, ossillators, filters en tydsberekeningsbane vereis dikwels strenger toleransiewaardes.Vir algemene omleiding en ontkoppeling is groter toleransie gewoonlik aanvaarbaar omdat die kapasitor se hoofrol geraasvermindering en spanningstabilisering is.

Spanninggradering en derating

Spanningsaanslag is die maksimum spanning wat 'n MLCC veilig kan hanteer tydens werking.As die toegepaste spanning hierdie gradering oorskry, kan die diëlektriese materiaal gestres word, wat betroubaarheid kan verminder of mislukking kan veroorsaak.

In werklike stroombaanontwerp gebruik ingenieurs dikwels spanningsverlaging.Dit beteken om 'n MLCC te kies met 'n spanningsgradering wat hoër is as die werklike stroombaanspanning.Byvoorbeeld, 'n 25V MLCC kan in 'n 12V stroombaan gebruik word om 'n veiliger bedryfsmarge te bied.Vermindering help om langtermynbetroubaarheid te verbeter, veral in motor-, nywerheids- en kragtoevoertoepassings.

DC-vooroordeel-effek

DC-vooroordeel-effek is een van die belangrikste werklike gedrag van MLCC-kapasitors.In baie Klas 2-diëlektrika soos X5R en X7R neem die effektiewe kapasitansie af wanneer GS-spanning toegepas word.

Dit beteken 'n kapasitor gemerk as 10 µF kan baie minder kapasitansie lewer tydens werklike werking.Die effek is sterker in klein pakketgroottes en hoë-kapasitansie MLCC's.As gevolg hiervan gaan ingenieurs dikwels GS-voorspanningskrommes in die datablad na en kan 'n hoër kapasitansiewaarde kies as wat die stroombaan teoreties vereis.

ESR

ESR, of Ekwivalente Serieweerstand, is die klein interne weerstand binne die kapasitor.'n Laer ESR laat die MLCC toe om vinnig op huidige veranderinge te reageer en verminder energieverlies tydens werking.

MLCC kapasitors het gewoonlik baie laer ESR as elektrolitiese kapasitors.Dit maak hulle effektief vir hoëfrekwensie-filtrering, omskakeling van kragbronne, RF-stroombane en ontkoppeling naby IC-kragpenne.Lae ESR help ook om hitte-opwekking te verminder en verbeter stroombaandoeltreffendheid.

ESL

ESL, of Ekwivalente Serie Induktansie, is die klein ongewenste induktansie wat veroorsaak word deur die kapasitor se interne struktuur en terminale.By hoë frekwensies kan ESL beïnvloed hoe goed die kapasitor geraas filter.

MLCC's het gewoonlik 'n lae ESL as gevolg van hul kompakte meerlaagstruktuur en kort stroompaaie.Dit maak hulle geskik vir hoëspoed digitale stroombane, verwerkers, kommunikasietoestelle en RF-stelsels waar vinnige ruisonderdrukking nodig is.

Temperatuurkenmerke

Temperatuurkenmerke beskryf hoe die kapasitansie verander wanneer die bedryfstemperatuur verander.Verskillende diëlektriese materiale tree verskillend op onder temperatuurspanning.

C0G MLCC's bied uitstekende temperatuurstabiliteit en word in presisiekringe gebruik.X7R en X5R kapasitors verskaf hoër kapasitansie maar laat meer kapasitansie variasie met temperatuur toe.Y5V- en Z5U-kapasitors kan hoë kapasitansie in klein groottes bied, maar hul temperatuurstabiliteit is baie swakker.

Frekwensie-eienskappe

Frekwensiekenmerke beskryf hoe 'n MLCC optree as seinfrekwensie verander.MLCC kapasitors word wyd gebruik in hoë-frekwensie stroombane omdat hulle lae ESR en lae ESL het.

By hoë frekwensies kan MLCC's help om ongewenste geraas te verwyder, kragrelings te stabiliseer en skoon seinwerking te ondersteun.Dit is hoekom hulle algemeen gebruik word in skakelreguleerders, RF-modules, verwerkers, GPU's en kommunikasiekringe.

Isolasie weerstand

Isolasieweerstand meet hoe goed die diëlektriese materiaal lekstroom tussen die interne elektrodes voorkom.'n Hoër isolasieweerstand beteken dat die kapasitor lading meer effektief kan hou met minder lekkasie.

Dit is belangrik in lae-krag stroombane, battery-aangedrewe toestelle, tydsberekening stroombane en presisie analoog stelsels.Swak isolasieweerstand kan kragverlies verhoog en stroombaanakkuraatheid verminder.

Eienskappe van veroudering

Verouderingskenmerke beskryf hoe kapasitansie met verloop van tyd verander.Sommige MLCC's, veral Klas 2 tipes soos X7R en X5R, verloor geleidelik kapasitansie as gevolg van veranderinge in die keramiese diëlektriese materiaal.

C0G-kapasitors het baie lae veroudering en bly vir 'n lang tyd stabiel.Klas 2 MLCC's bied hoër kapasitansie, maar ontwerpers moet veroudering oorweeg wanneer langtermyn kapasitansie stabiliteit belangrik is.

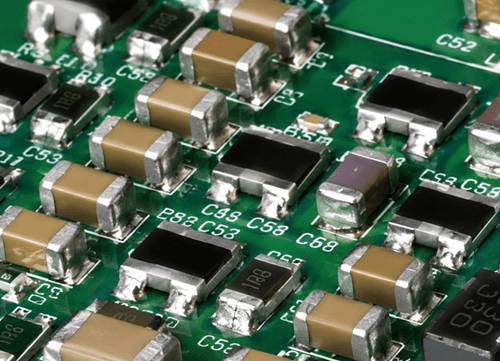

MLCC-toepassings in regte elektroniese stelsels

Slimfone en mobiele toestelle

Slimfone, tablette en draagbare toestelle gebruik groot getalle MLCC-kapasitors vir kragbestuur, seinfiltrering, RF-kommunikasie en verwerker-ontkoppeling.Hul klein pakketgroottes maak hulle ideaal vir kompakte elektroniese ontwerpe.

Kragbronne en DC-DC-omskakelaars

MLCC's word algemeen gebruik om kragbronne en GS-GS-omsetters te skakel om spanningsrimpeling te verminder, uitsetspanning te stabiliseer en hoëfrekwensiegeraas wat tydens skakeloperasie gegenereer word, te filter.

Rekenaar moederborde en GPU's

Moderne moederborde en grafiese kaarte gebruik MLCC-kapasitors naby SVE's, GPU's en geheueskyfies om stabiele kraglewering te handhaaf tydens hoëspoedverwerking en vinnige stroomveranderinge.

Motorelektronika

Motorstelsels gebruik MLCC's in enjinbeheereenhede, inligtingvermaakstelsels, ADAS-modules, sensors en elektriese voertuigkragstelsels.MLCC's van motorgraad is ontwerp om vibrasie, hitte en strawwe bedryfstoestande te weerstaan.

Industriële Toerusting

Industriële beheerstelsels, robotika en outomatiseringstoerusting gebruik MLCC-kapasitors vir seinfiltrering, kragstabilisering en elektromagnetiese ruisonderdrukking in hoëbetroubaarheidsomgewings.

RF en Kommunikasiekringe

RF-modules, draadlose kommunikasietoestelle en antennastelsels gebruik MLCC's vanweë hul lae ESR- en lae ESL-eienskappe, wat help om hoëfrekwensieseinprestasie te verbeter.

Verbruikerselektronika

Televisies, spelkonsoles, kameras, oudiostelsels en huishoudelike toestelle gebruik MLCC-kapasitors vir filtering, tydsberekening en stabiele kragwerking in kompakte elektroniese stroombane.

Mediese elektronika

Mediese toestelle soos pasiëntmonitors, draagbare diagnostiese toerusting en beeldingstelsels gebruik MLCC's vanweë hul betroubaarheid, kompakte grootte en stabiele elektriese werkverrigting.

KI-bedieners en datasentrums

Hoëprestasie-bedieners en KI-rekenaarstelsels gebruik groot getalle MLCC-kapasitors om vinnige verwerkers, hoëstroomkraglewering en stabiele werking in hoëspoedrekenaaromgewings te ondersteun.

MLCC vs ander kapasitors

Parameter	MLCC	Elektrolities Kapasitor	Tantaal Kapasitor	Film Kapasitor
Konstruksie Materiaal	Keramiek diëlektriese	Vloeistof elektroliet	Tantaaloksied	Plastiek film diëlektriese
Polariteit	Nie-gepolariseerde	Gewoonlik gepolariseer	Gepolariseer	Nie-gepolariseerde
Fisiese grootte	Baie kompak	Groter	Kompak	Groter
Kapasitansie Reeks	Laag tot medium/hoog	Baie hoog	Medium tot hoog	Laag tot medium
ESR	Baie laag	Hoër	Laag	Laag
ESL	Baie laag	Matig	Laag	Matig
Hoëfrekwensie Prestasie	Uitstekend	Beperk	Goed	Goed
Spanning Stabiliteit	Geaffekteer deur DC vooroordeel	Meer stabiel	Stabiel	Baie stabiel
Temperatuur Stabiliteit	Hang af van diëlektriese tipe	Matig	Goed	Uitstekend
Veroudering Eienskappe	Klas 2 tipes kan verouder	Elektroliet verval met verloop van tyd	Stabiel	Baie lae veroudering
Leeftyd	Lank	Beperk deur elektroliet droog	Lank as dit behoorlik is gebruik word	Lank
Mislukkingsgedrag	Kraak of kortsluiting	Elektroliet lekkasie of droging	Kan kort misluk indien oorstres	Gewoonlik oop mislukking
Presisie Aansoeke	C0G geskik	Nie ideaal nie	Matig	Uitstekend
Kragtoevoer Filtreer	Goed vir hoog frekwensie	Uitstekend vir grootmaat filter	Goed	Matig
RF Aansoeke	Uitstekend	Arm	Matig	Goed
Tipies Aansoeke	Ontkoppeling, filter, RF stroombane	Grootmaat energie berging, kragbronne	Kompakte krag stroombane	Oudio, presisie, hoë-spanning stroombane
Koste	Laag tot matig	Laag	Matig tot hoog	Matig
Belangrikste voordeel	Klein grootte en hoëfrekwensie werkverrigting	Baie hoog kapasitansie	Stabiel kapasitansie in kompakte grootte	Uitstekend stabiliteit en akkuraatheid
Hoofbeperking	DC vooroordeel kapasitansie verlies	Groter grootte en korter lewensduur	Polariteit sensitiwiteit	Groter fisies grootte

MLCC-industriemarkvraag

Die wêreldwye vraag na MLCC-kapasitors neem steeds toe omdat moderne elektroniese toestelle kleiner, vinniger en meer betroubare komponente benodig.Soos tegnologieë soos 5G, elektriese voertuie, AI-bedieners en IoT-toestelle steeds uitbrei, groei die behoefte aan hoëprestasie MLCC-kapasitors ook vinnig.

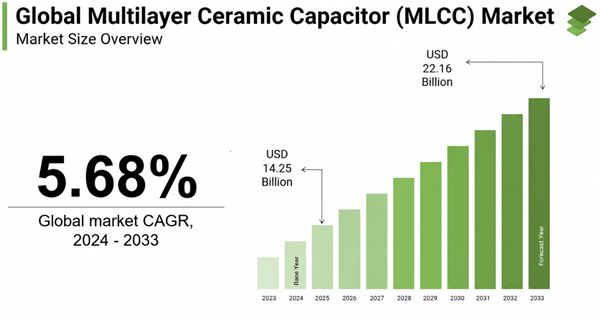

Die beeld toon die geprojekteerde groei van die wêreldwye MLCC-mark van 2024 tot 2033. Daar word verwag dat die mark van ongeveer USD 14,25 miljard in 2025 tot ongeveer USD 22,16 miljard teen 2033 sal groei, met 'n saamgestelde jaarlikse groeikoers (CAGR) van ongeveer 5,68%.Hierdie bestendige toename weerspieël die toenemende vraag na kompakte en hoë-kapasitansie elektroniese komponente in moderne nywerhede.

Een van die grootste bydraers tot MLCC-vraag is die motorbedryf, veral elektriese voertuie en ADAS-stelsels, wat groot getalle kapasitors benodig vir kragbeheer, batterystelsels, sensors en kommunikasiemodules.Boonop gebruik 5G-basisstasies en AI-datasentrums hoëdigtheid elektroniese stroombane wat stabiele kraglewering en hoëfrekwensiefiltrering benodig, wat die gebruik van MLCC-kapasitors in gevorderde elektroniese stelsels verhoog.

Gereelde vrae [Gereelde Vrae]

1. Hoekom produseer MLCC kapasitors soms hoorbare geraas in elektroniese toestelle?

Sommige MLCC kapasitors kan hoorbare geraas produseer as gevolg van die piëzo-elektriese effek binne die keramiek diëlektriese materiaal.Wanneer hoëfrekwensiespanning toegepas word, brei die keramieklae effens uit en trek saam, wat meganiese vibrasie veroorsaak.In sommige stroombane soos DC-DC-omsetters of kragreguleerders kan hierdie vibrasie sterk genoeg word om 'n gonsende of kermende geluid te skep.

2. Waarom word veelvuldige MLCC-kapasitors met verskillende kapasitansiewaardes dikwels in parallel gekoppel?

Ingenieurs koppel dikwels verskeie MLCC-kapasitors parallel omdat verskillende kapasitansiewaardes beter presteer by verskillende frekwensiereekse.Kleiner kapasitors hanteer baie hoëfrekwensie geraas, terwyl groter kapasitors beter laefrekwensiefiltrering en energieberging bied.Hierdie kombinasie verbeter algehele kragstabiliteit en filterwerkverrigting.

3. Hoe kan PCB flex skade MLCC kapasitors beïnvloed?

PCB-buiging kan meganiese spanning op MLCC-kapasitors veroorsaak, veral groter pakketgroottes.Oormatige buiging kan die keramiek liggaam of interne elektrodes kraak, wat lei tot verminderde kapasitansie, intermitterende werking of kortsluiting mislukking.Behoorlike PCB-uitleg en monteringstegnieke help om hierdie risiko te verminder.

4. Waarom word sagteterminasie-MLCC-kapasitors in motorelektronika gebruik?

Sagte beëindiging MLCC's sluit buigsame geleidende lae in wat meganiese spanning en vibrasie absorbeer.Dit help om krake te voorkom wat veroorsaak word deur termiese uitsetting, buiging van die bord of strawwe motorbedryfstoestande.Hulle word wyd gebruik in elektriese voertuie en veiligheidskritieke motorstelsels.

5. Hoe beïnvloed selfresonante frekwensie MLCC kapasitor prestasie?

Elke MLCC kapasitor het 'n selfresonante frekwensie waar sy kapasitiewe reaktansie en induktiewe reaktansie gelyk word.Naby hierdie frekwensie bied die kapasitor die beste filterprestasie.Bo die selfresonante frekwensie begin die kapasitor meer soos 'n induktor optree, wat die doeltreffendheid daarvan vir geraasonderdrukking verminder.

6. Hoe beïnvloed temperatuursiklusse en termiese spanning MLCC-betroubaarheid?

Herhaalde verhitting en verkoeling kan termiese spanning binne die keramieklae en soldeerverbindings van 'n MLCC-kapasitor veroorsaak.Met verloop van tyd kan hierdie spanning lei tot krake of verminderde betroubaarheid, veral in motor- en industriële omgewings waar groot temperatuurveranderinge algemeen voorkom.

7. Waarom vervang MLCC kapasitors sommige elektrolitiese kapasitors in moderne elektronika?

Moderne MLCC-kapasitors kan hoër kapasitansiewaardes in kompakte groottes bereik terwyl hulle laer ESR en beter hoëfrekwensie-werkverrigting bied as elektrolitiese kapasitors.Dit laat baie kompakte toestelle soos slimfone, tablette en ultradun skootrekenaars toe om bordspasie te verminder en kragdoeltreffendheid te verbeter.

8. Watter faktore moet ingenieurs oorweeg wanneer 'n MLCC-kapasitor vir 'n skakelkragtoevoer gekies word?

Ingenieurs oorweeg gewoonlik kapasitansiewaarde, spanninggradering, DC-voorspanningseffek, ESR, ESL, rimpelstroomvermoë, pakketgrootte en bedryfstemperatuurreeks.Hierdie faktore beïnvloed filterprestasie, spanningstabiliteit, doeltreffendheid en langtermynbetroubaarheid direk in die omskakeling van kragtoevoerkringe.
