'N Stap-vir-stap-gids vir die toets van kondenseerders met 'n multimeter

'N Multimeter is 'n noodsaaklike instrument om foute in elektriese komponente te diagnoseer, insluitend kondenseerders.Dit meet eienskappe soos stroom, spanning, weerstand en kapasitansie, en kan ook die kontinuïteit van die stroombaan kontroleer.Die toets van kondenseerders met 'n multimeter is 'n eenvoudige proses wat verseker dat hulle korrek funksioneer, wat help om die werkverrigting en betroubaarheid van stroombane te handhaaf.Hieronder is 'n gedetailleerde, stap-vir-stap-gids vir die toets van kapasitors met behulp van 'n digitale multimeter.

Katalogus

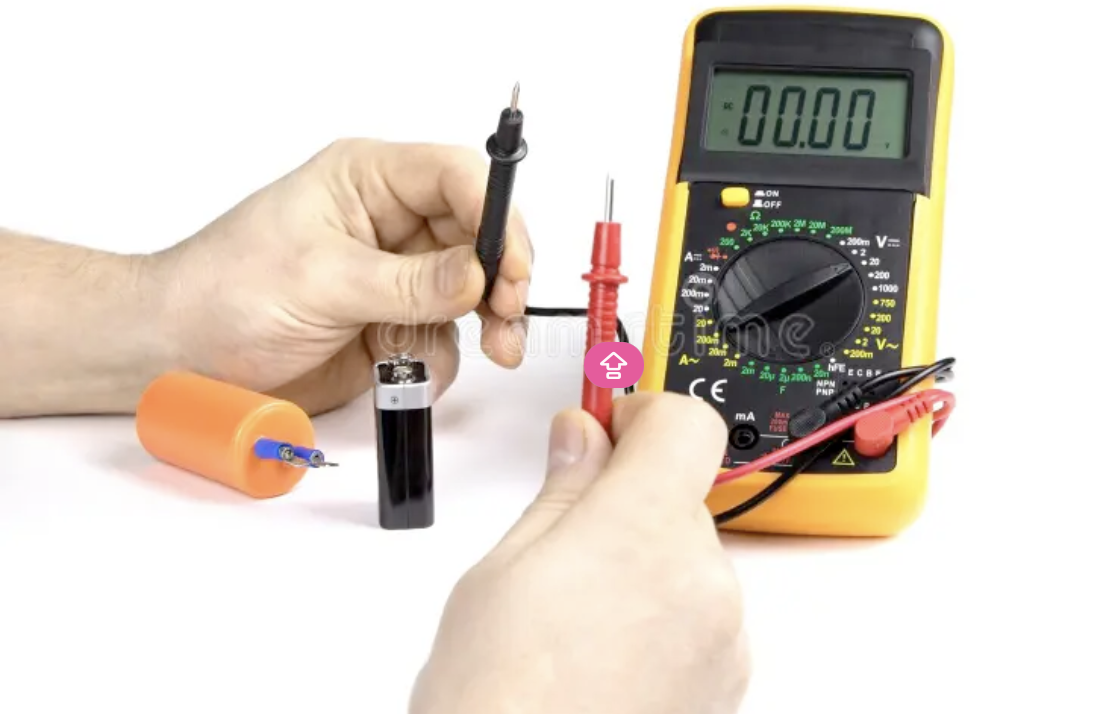

Figuur 1. Gedetailleerde gids oor die toets van kapasitors met 'n multimeter

Kapasitansie -toets

Toetskapasitansie bevestig of 'n kondensator lading kan stoor en vrylaat soos bedoel, wat van kritieke belang is vir stroombane en toestelle wat op kondenseerders staatmaak.

Stap 1: ontlaai die kondensator

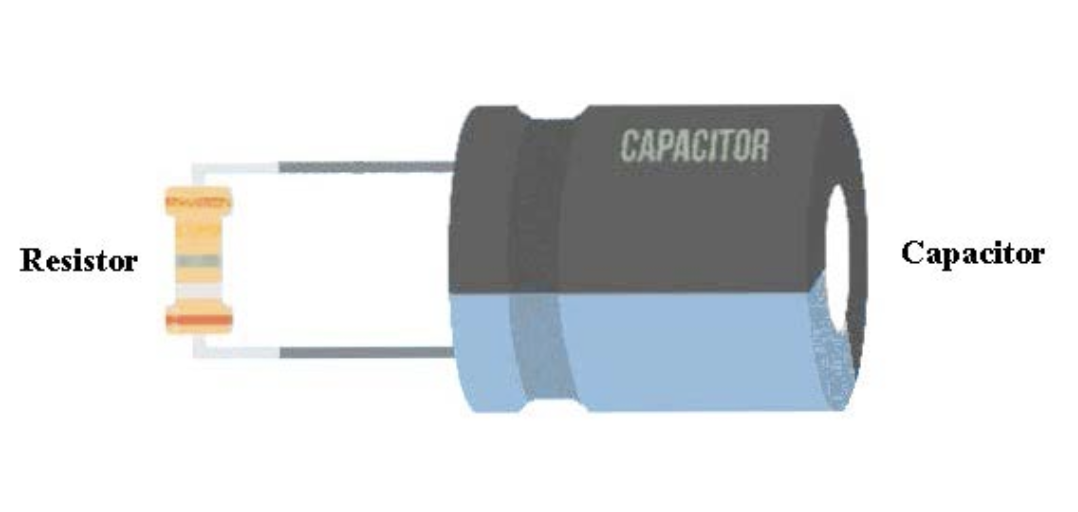

Figuur 2. Veilige kapasitorafvoer met 'n hoë ohm -weerstand

Kondensators stoor elektriese lading tussen geïsoleerde plate, wat selfs na ontkoppeling kan bly.Om veiligheid te verseker, moet u die kondensator altyd ontslaan deur sy terminale vir 'n paar sekondes aan 'n hoëweerstandsweerstand (bv. 20 kΩ, 5W) te koppel.Dit stel gestoorde energie veilig vry, wat die risiko van skokke of toerustingskade verminder.

Stap 2: Stel die multimeter op die kapasitansmodus

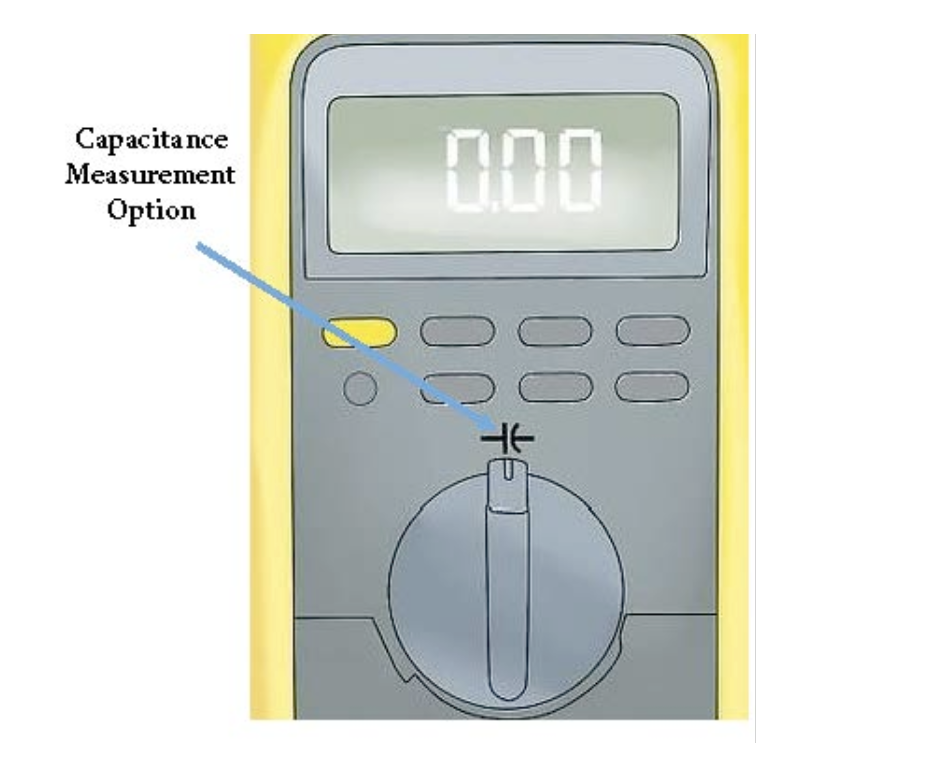

Figuur 3. Behoorlike instelling van die seleksie vir kapasitansie meting

Kontroleer of u multimeter 'n kapasitansmodus het.Draai die selector na die kapasitansimbool.As daar veelvuldige reekse beskikbaar is, kies een effens hoër as die waarde van die kondensator vir akkurate metings.

Stap 3: Verbind die multimeter -sondes

Figuur 4. Heg sondes aan kapasitorklemme

Heg die sondes aan die kondensatorklemme vas.Vir gepolariseerde kondensators, soos elektrolitiese, sorg dat die positiewe en negatiewe terminale ooreenstem met die multimeter -ondersoeke.Verkeerde verbindings kan lei tot foute of skade.

Stap 4: Meet die kapasitansie

Die multimeter stuur 'n klein stroom na die kondensator en meet die resulterende spanning.Na 'n paar sekondes verskyn die kapasitansiewaarde op die skerm.

Stap 5: Verifieer die verdraagsaamheid

Kondensators het 'n verdraagsaamheidsbereik, gewoonlik uitgedruk as 'n persentasie.Byvoorbeeld, 'n 2000μF -kondensator met 'n 10% -toleransie moet tussen 1800 μF en 2200μF lees.Waardes buite hierdie reeks dui op 'n foutiewe kondensator.

Deur hierdie stappe te volg, kan u bevestig of 'n kondensator behoorlik funksioneer en betroubare stroombaanprestasie verseker.

Spanningstoets

'N Spanningstoets evalueer of 'n kondensator die lading behoorlik kan stoor en onderhou, wat help om potensiële foute te identifiseer.

Stap 1: ontlaai die kondensator

Ontlaai die kondensator altyd om onakkurate resultate of skade tydens toetsing te vermy.

Stap 2: Koppel aan 'n kragbron

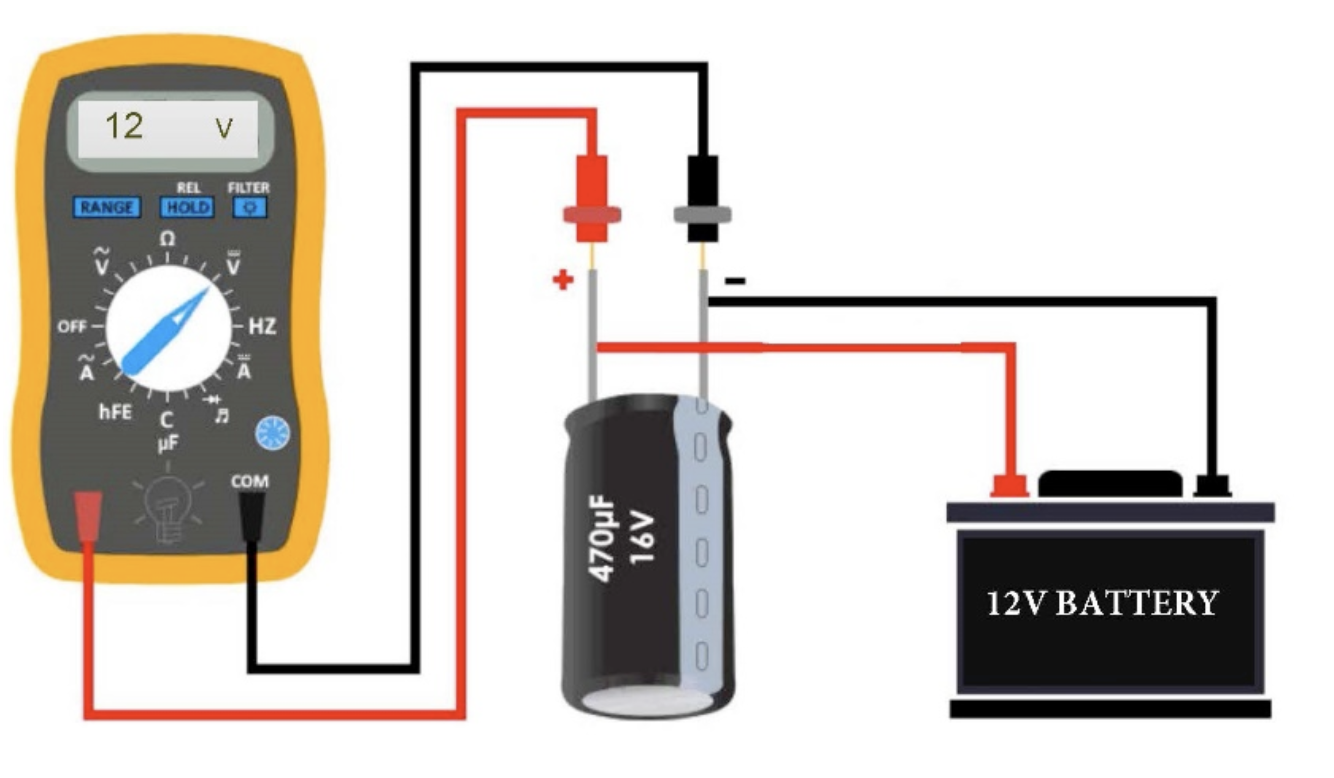

Figuur 5. meet kapasitorspanning met behulp van 'n multimeter

Gebruik springkabels om die kondensator aan 'n battery te koppel.Let op die polariteit, veral vir gepolariseerde kondenseerders, om skade of verkeerde lesings te voorkom.

Stap 3: Verifieer die verbinding en heffing

Kontroleer of die kondensator behoorlik aan die kragbron gekoppel is met sy terminale in lyn.'N Funksionele kondensator sal laai om by die spanning van die kragbron te pas.Byvoorbeeld, 'n 12V -battery laai die kondensator op 12V.

Stap 4: Meet die spanning

Gebruik die multimeter om die spanning oor die kondensatorklemme te meet.'N Werkende kapasitor sal aanvanklik die meegeleverde spanning vertoon, wat dan vinnig sal daal tot 0V namate die lading vrygestel word.

Stap 5: Interpreteer die resultate

As die multimeter geen spanning toon of by 0V bly nie, kan die kondensator nie 'n lading hou nie en is dit waarskynlik gebrekkig.

Weerstandstoets

'N Weerstandstoets kontroleer die interne toestand van 'n kondensator om te bepaal of dit behoorlik funksioneer, kortsluit of oop.Die proses is soortgelyk aan kapasitansie -toetsing en bied 'n eenvoudige manier om foutiewe komponente te identifiseer.

Stap 1: ontlaai die kondensator

Soos met alle kondensatortoetse, begin deur die kondensator ten volle te ontslaan om veiligheid en akkuraatheid tydens meting te verseker.

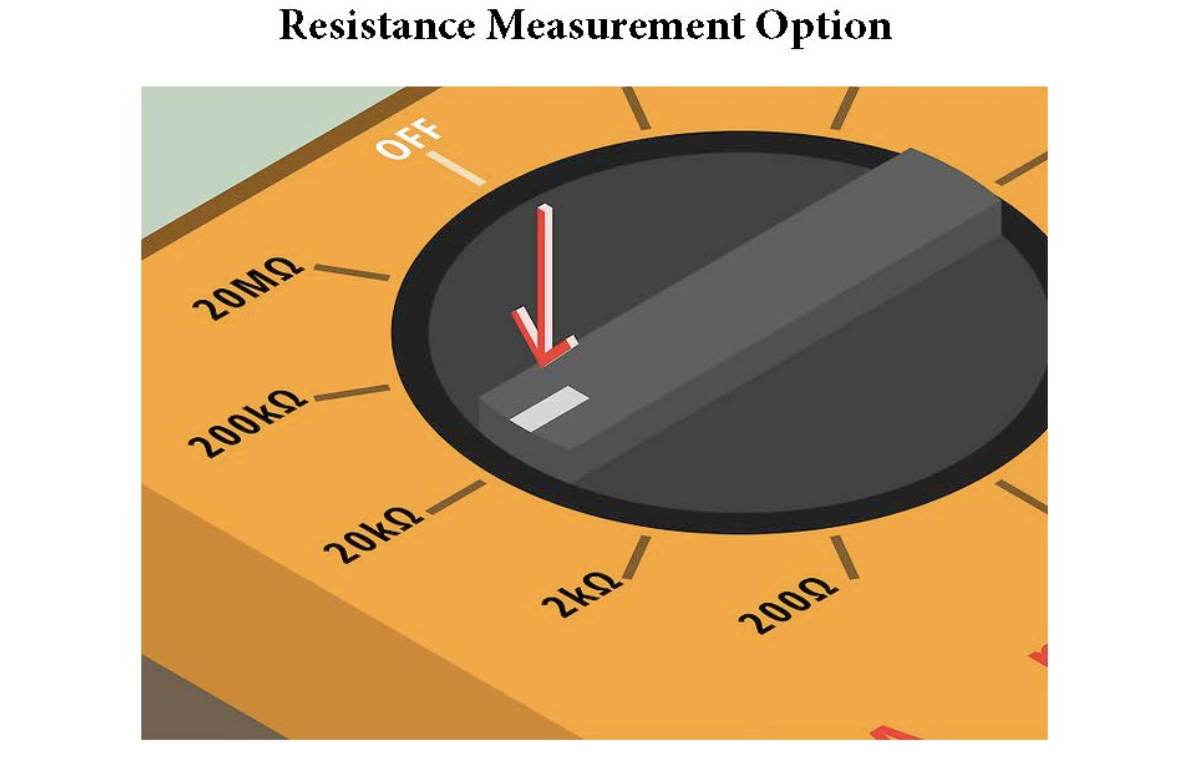

Figuur 6. Meting van kondensatorweerstand

Stap 2: Stel die multimeter op weerstandsmodus

Skakel die multimeter se selector na weerstandsmodus.Hierdie instelling berei die multimeter voor om die weerstand van die kondensator te meet, soos aangetoon in die meegaande illustrasie.

Stap 3: Verbind die sondes

Heg die multimeter -ondersoeke aan die kapasitor -terminale vas, wat behoorlike kontak met beide positiewe en negatiewe terminale verseker.Die multimeter stuur 'n klein stroom om die kondensator te laai.

Stap 4: Interpreteer die resultate

Die weerstandswaarde wat op die multimeter vertoon word, dui op die toestand van die kondensator:

• Toenemende weerstand: As die weerstand laag begin en geleidelik styg tot 'n weglaatbare of oneindige waarde, laai die kondensator op en funksioneer dit korrek.

• Konstante lae weerstand: 'N Deurlopende lae weerstand dui aan dat die kondensator kortsluit is en nie die lading kan opberg nie.

• Konstante hoë weerstand: 'N Deurlopende hoë weerstand beteken dat die kondensator oop is, wat die stroombaan onvolledig laat en die kondensator defektief is.

Kortsluiting en oop kondenseerders moet vervang word, aangesien dit nie kan funksioneer soos bedoel nie.Deur hierdie weerstandstoets uit te voer, identifiseer foutiewe kondenseerders akkuraat, en verseker die stelselbetroubaarheid en behoorlike stroombaan.

Kontinuïteitstoets

'N Kontinuïteitstoets is 'n eenvoudige manier om te kyk of 'n kondensator in 'n goeie werking is of foutief is.Hierdie toets evalueer die basiese elektriese baan binne die kondensator, wat 'n vinnige aanvanklike beoordeling van die funksionaliteit daarvan bied.

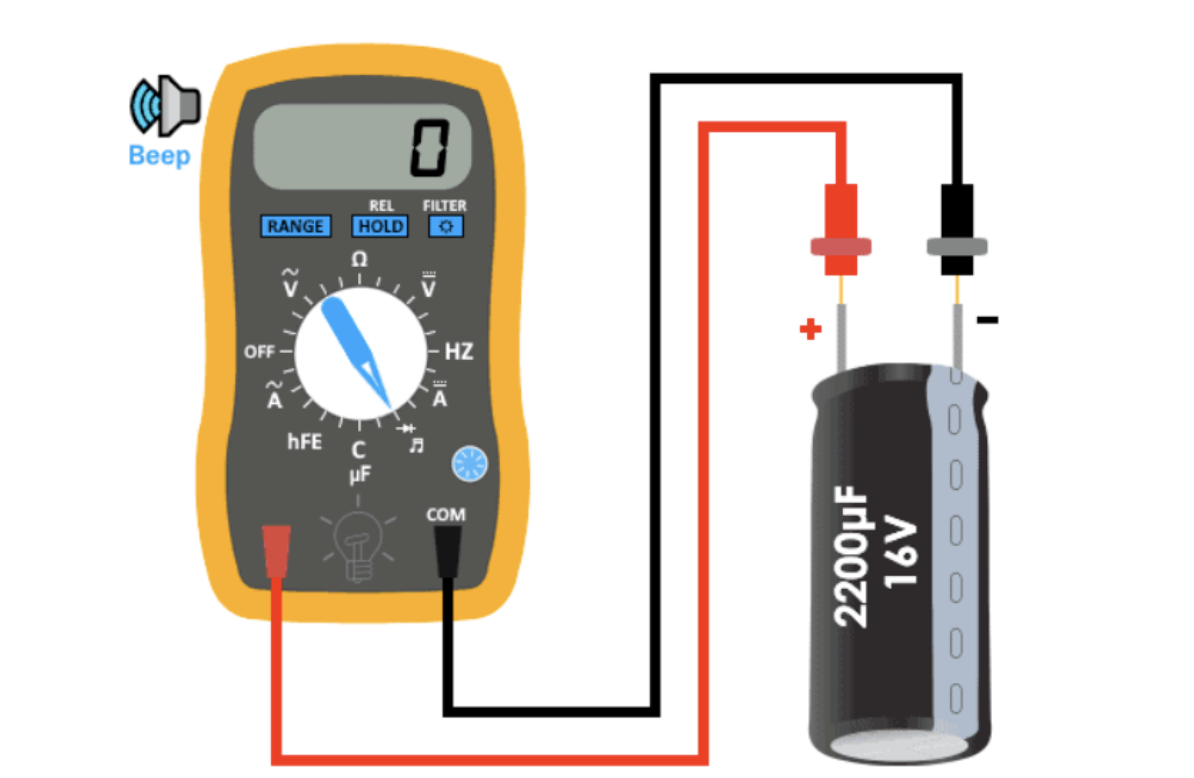

Figuur 7. Kondensator Kontinuïteit Tjek met behulp van multimeter

Stap 1: Verbind die sondes

Heg die multimeter -ondersoeke aan die kondensatorklemme vas, wat behoorlike kontak met beide die positiewe en negatiewe klemme verseker.

Stap 2: Stel die multimeter op die kontinuïteitsmodus in

Skakel die multimeter se selector na die kontinuïteitsmodus, gewoonlik gemerk deur 'n diode of klankgolf -simbool.

Stap 3: Kyk vir kontinuïteit

In die kontinuïteitsmodus bevestig die multimeter 'n ononderbroke elektriese verbinding binne die kondensator:

• As die kondensator funksioneel is, sal die multimeter 'n piep of, op sommige modelle, 'n LED -lig knip.

• As daar geen geluid of lig is nie, is die kondensator foutief en kan dit nie 'n behoorlike verbinding handhaaf nie.

Die kontinuïteitstoets is 'n vinnige en effektiewe manier om gebrekkige kondenseerders te identifiseer, wat u help om te besluit of verdere diagnostiese toetse of vervangings nodig is.

Belangrike veiligheidswenke

As u met kondenseerders werk, is dit van kritieke belang om uself te volg om uself te beskerm en akkurate toetsing te verseker.Kondensators kan beduidende energie behou, selfs nadat dit ontkoppel is, dus is behoorlike hantering nodig.

Ontlaai die kondensator altyd voordat dit toets: Kondensators kan 'n lading hou, selfs as dit van 'n stroombaan verwyder word.As u dit nie ontslaan nie, kan dit elektriese skok of skade -toetstoerusting veroorsaak.Gebruik 'n weerstand teen hoë weerstand om die kondensator veilig te ontlaai voordat u met enige toets begin.

Gebruik 'n betroubare en gekalibreerde multimeter: Akkurate resultate hang af van betroubare gereedskap.Maak seker dat u multimeter behoorlik gekalibreer is en toegerus is met die nodige funksies, soos kapasitansie, weerstand en kontinuïteitmodusse, om presiese metings uit te voer.

Hanteer groot kondenseerders versigtig: Groot kapasitors stoor aansienlike energie op, wat die risiko van skok en skade verhoog.Gaan altyd na dat hulle volledig ontslaan word voordat dit hanteer of toets.

Die belangrikheid van die toets van kapasitors

Kondensators is belangrik vir die werkverrigting en doeltreffendheid van elektroniese stelsels.Foutiewe kondenseerders kan stroombaanonderbrekings veroorsaak, doeltreffendheid verminder of tot volledige stelselonderbreking lei.Gereelde toetsing kan die betroubaarheid en funksionaliteit van u toerusting verseker.

Roetine -toetsing help u om die kondensatorvoorwaardes akkuraat te beoordeel, probleme te identifiseer en regstellende stappe te neem.Dit verseker dat kapasitors behoorlik funksioneer en voorkom onverwagte mislukkings wat ander komponente of onderbrekingsbewerkings kan beskadig.As u kondensator -toetsing in u onderhoudskedule insluit, verbeter dit die werkverrigting en lewensduur van u stelsels.Dit bied vertroue dat u toerusting in verskillende omstandighede betroubaar en doeltreffend sal werk.

Deur behoorlike toetsprosedures te volg, kan u proaktief aan die kapasitorprobleme aanspreek, u stelsels beskerm en die optimale werkverrigting mettertyd handhaaf.

Konklusie

Die toets van kondenseerders met 'n multimeter is 'n eenvoudige manier om u elektroniese stelsels betroubaar te laat werk.Deur kapasitansie, spanning, weerstand en kontinuïteit na te gaan, kan u vinnig probleme opspoor en oplos voordat dit groter probleme veroorsaak.As u die stappe uiteengesit en veiligheid in gedagte hou, help u om te verseker dat u kondenseerders in 'n goeie toestand is, en u stroombane en toerusting beskerm.Gereelde toetsing is 'n maklike gewoonte wat tyd bespaar, duur herstelwerk vermy en alles glad laat verloop.

Gereeld gevra vrae [FAQ]

1. Watter multimeter -instelling gebruik ek om kapasitansie te toets?

Stel u multimeter op die kapasitansmodus, dikwels gemerk deur 'n spesifieke simbool.As u multimeter veelvuldige reekse het, kies dan een effens hoër as die waarde van die kondensator vir die mees akkurate meting.

2. Wat beteken 'n kapasitansietoleransiewaarde?

Die verdraagsaamheid van 'n kondensator dui aan hoeveel die werklike kapasitansie daarvan kan afwyk van die nominale waarde, gewoonlik uitgedruk as 'n persentasie.Byvoorbeeld, 'n 2000μF -kondensator met 'n 10% -toleransie moet tussen 1800 μF en 2200μF meet.

3. Wat openbaar 'n weerstandstoets oor 'n kondensator?

'N Weerstandstoets kontroleer die interne toestand van 'n kondensator.Toenemende weerstand dui op behoorlike funksionaliteit, konstante lae weerstand dui op 'n kortsluiting, en konstante hoë weerstand beteken dat die kondensator oop is en nie werk nie.

4. Kan 'n kondensator herstel word as dit foutief is?

Foutiewe kondenseerders word gewoonlik vervang eerder as om te herstel.Die vervanging daarvan verseker dat die stroombaanfunksies korrek is en dat dit verdere skade aan ander komponente voorkom.

5. Watter funksies moet ek in 'n multimeter vir kondensator -toetsing soek?

Kies 'n multimeter wat kapasitansie, weerstand en kontinuïteitsmodusse insluit.'N Betroubare, gekalibreerde multimeter verseker akkurate metings en gladde toetsprosedures.
