NPN- en PNP -transistors het verduidelik: stroombaan -simbole en werking

Tyd: 2025/02/11

Blaai: 12,269

Transistors is belangrike dele van moderne elektronika, gebruik in alles van versterkers tot outomatiese beheerstelsels.As u met stroombane werk, is die begrip van NPN- en PNP -transistors noodsaaklik omdat dit beheer hoe elektrisiteit vloei.Alhoewel hulle dieselfde lyk, werk hulle anders in 'n kring, wat beïnvloed hoe seine versterk en oorgeskakel word.Baie mense vind dit verwarrend om tussen hulle te kies, veral as hulle met sensors, logiese stroombane en kragbeheerstelsels werk.Hierdie gids verduidelik hul simbole, hoe dit werk, en waar hulle gebruik word, wat u help om die regte een vir u projek te kies.Teen die einde het u 'n duidelike idee van hoe hierdie transistors funksioneer en hoe om dit effektief te gebruik.

Katalogus

NPN and PNP Transistors

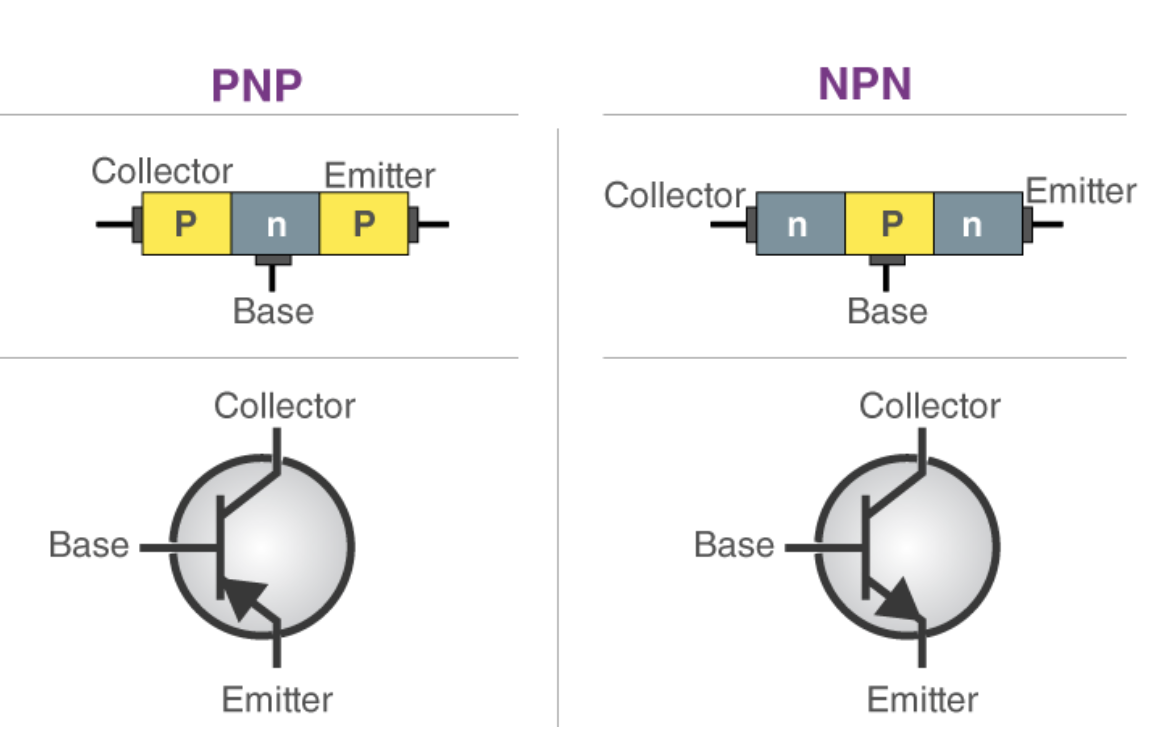

Figuur 1. NPN- en PNP -transistorvergelyking

NPN -transistor

Simbool

NPN Transistor Symbol

Figuur 2. NPN -transistor -simbool

'N NPN -transistor word voorgestel deur 'n skematiese simbool met drie terminale: die basis (b), versamelaar (c) en emitter (e).Die bepalende funksie is die pyltjie op die emitter wat na buite wys.Dit dui op die rigting van konvensionele stroomvloei wanneer die transistor in 'n aktiewe modus is, en onderskei dit van PNP -transistors, waar die pyl na binne wys.

Werkbeginsel

NPN Transistor Working Principle

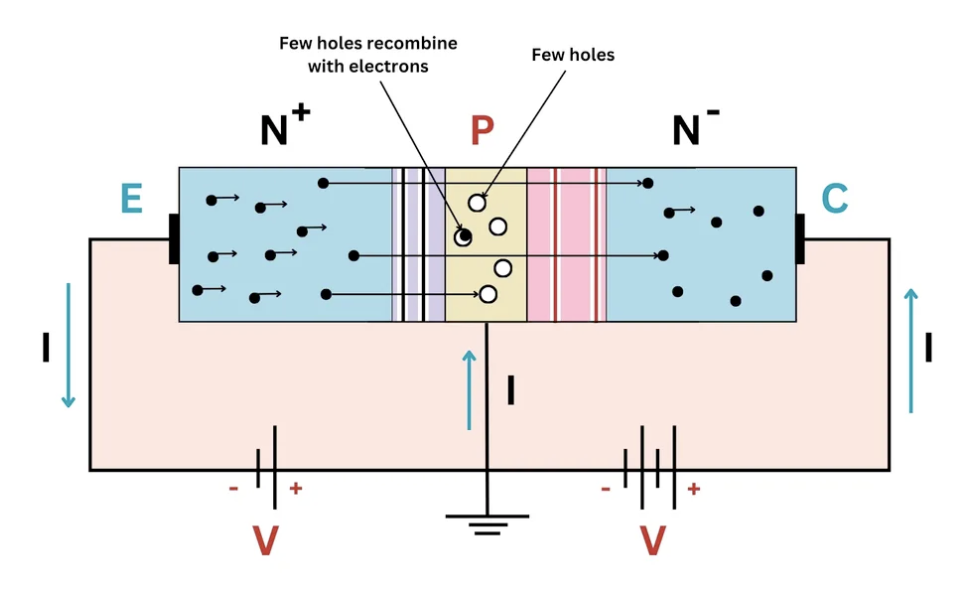

Figuur 3. NPN -transistorwerkbeginsel

'N NPN-transistor beheer die stroomvloei deur sy emitter-basis-aansluiting.'N Klein stroom wat op die basis (IB) toegepas word, stel 'n veel groter stroom in staat om van die versamelaar na die emitter (IC) te gaan, wat dit 'n belangrike komponent maak in die versterking en skakelaar.Vir die transistor om te werk, moet die emittor-basis-aansluiting bevooroordeeld wees, wat beteken dat die emitter by 'n laer spanning is as die basis.Met hierdie vooroordeel kan elektrone van die emitter na die basis beweeg.Aangesien die basis dun en liggies gedoop is, migreer die meeste van hierdie elektrone na die versamelaar, wat beheerde stroomvloei moontlik maak.

'N NPN -transistor funksioneer in twee primêre toestande:

• Aktiewe (AAN) modus-wanneer die basis-emitter-aansluiting bevooroordeeld is en die versamelaarbasis-aansluiting omgekeerd bevooroordeeld is, vloei die stroom van versamelaar na emitter, wat versterking en oorskakeling moontlik maak.

• Afgesnyde (UIT) -modus-As daar geen basisstroom aanwesig is nie, bly die transistor in die afsnymodus, wat die stroomvloei tussen die versamelaar en emitter voorkom.

PNP -transistor

Simbool

PNP Transistor Symbol

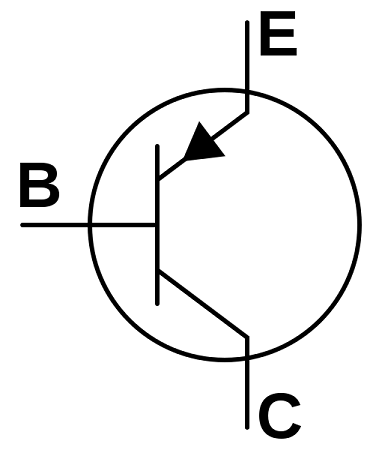

Figuur 4. PNP -transistor -simbool

'N PNP -transistor het dieselfde drie terminale as 'n NPN -transistor, maar die skematiese simbool daarvan verskil.Die emitter -pyltjie wys na binne na die basis, wat die teenoorgestelde rigting van die konvensionele stroomvloei toon.Hierdie onderskeid help om PNP -transistors korrek in kringdiagramme te identifiseer.

Werkbeginsel

PNP Transistor Working Principle

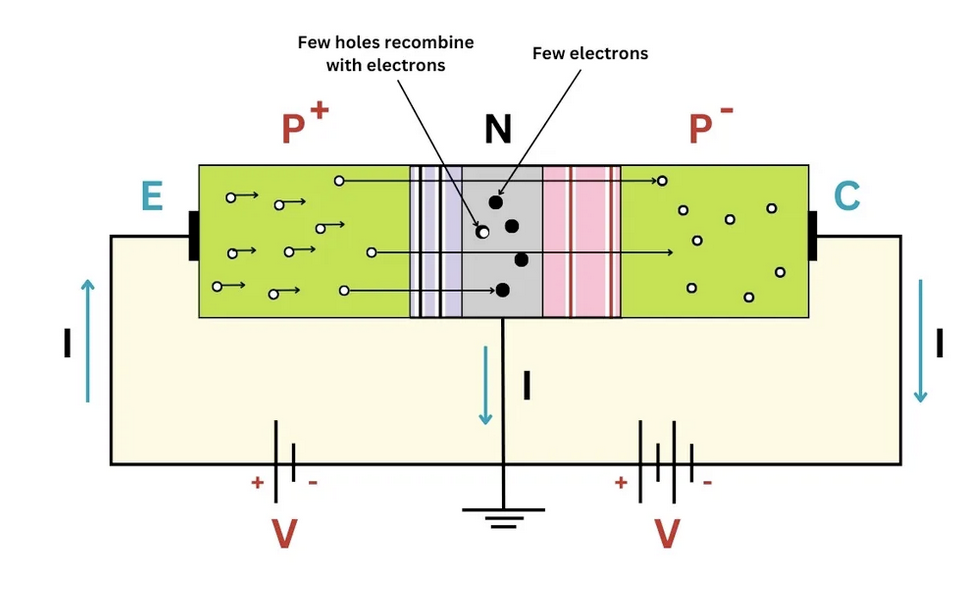

Figuur 5. PNP -transistorwerkbeginsel

'N PNP -transistor werk soortgelyk aan 'n NPN -transistor, maar met omgekeerde spanningspolariteit.'N Klein stroom wat van die emittor na die basis (IB) vloei, stel 'n groter stroom in staat om van die emittor na die versamelaar (IC) te gaan, wat dit nuttig maak vir die versterking en omskakeling van toepassings.

Vir geleiding moet die emittor-basis-aansluiting vooruit bevooroordeeld wees, wat beteken dat die emitter by 'n hoër spanning is as die basis.In hierdie toestand is gate - die meerderheidskoste in PNP -transistors - van die emitter in die basis.Aangesien die basis dun en liggies gedoteer is, gaan die meeste van hierdie gate na die versamelaar, wat die stroomvloei moontlik maak.

'N PNP -transistor funksioneer in twee primêre modusse:

• Aktiewe (AAN) modus-wanneer die emitter 'n groter potensiaal het as die basis en die versamelaarbasis-aansluiting is omgekeerd bevooroordeeld, vloei die stroom van emitter na versamelaar, wat versterking en oorskakeling moontlik maak.

• Afsny (OFF) -modus-As geen basisstroom toegepas word nie, bly die transistor in die afsnymodus, wat die stroomvloei tussen die emitter en die versamelaar blokkeer.

Hoe kraglyne ondersteun elektroniese stroombane?

Kraglyne lewer elektriese energie en vorm die ruggraat van elektriese en elektroniese stelsels.Hulle vervoer elektrisiteit van kragopwekkingsfasiliteite na residensiële, kommersiële en nywerheidsgebiede.Die doeltreffendheid en betroubaarheid van hierdie lyne help om stabiele kragverspreiding te handhaaf en om die gladde werking van elektroniese toestelle en infrastruktuur te verseker.

Elektrisiteit word op verskillende spanningsvlakke oorgedra om energieverliese te verminder.Transmissielyne met 'n hoë spanning dra elektrisiteit oor lang afstande met verminderde weerstandsverliese, terwyl die verspreidingslyne met laer spanning die krag tot veilige vlakke vir verbruikers afstap.Hierdie regulasie word bewerkstellig deur transformators, wat die spanningsvlakke in verskillende verspreidingsfases aanpas.In elektroniese stelsels stuur kraglyne nie net energie nie, maar beïnvloed dit ook seinintegriteit en interferensievlakke.Swak drywingsverspreiding kan spanningskommelings, elektromagnetiese interferensie (EMI) en kragverliese veroorsaak, wat die werkverrigting van sensitiewe elektroniese toerusting beïnvloed.Om stabiliteit te verbeter, word tegnieke soos afskerming, filter en gereguleerde kragbron -stroombane gebruik.

Moderne kragverspreidingsnetwerke bevat toenemend slim netwerktegnologieë om monitering, beheer en doeltreffendheid te verbeter.Hierdie stelsels gebruik sensors, outomatiese skakelaar en intydse analise om kraglewering te optimaliseer en energie-afval te verminder.Die integrasie van hernubare energiebronne beklemtoon verder die behoefte aan aanpasbare kraglyninfrastruktuur om aan die ontwikkelende elektriese en elektroniese eise te voldoen.

NPN en PNP nabyheidsensors

Nabyheidsensors is belangrik in industriële outomatisering, robotika en beheerstelsels, wat voorwerpe opspoor sonder fisiese kontak.Die twee mees algemene soorte, NPN- en PNP -sensors, verskil in hul elektriese uitsetgedrag.

NPN and PNP Proximity Sensors

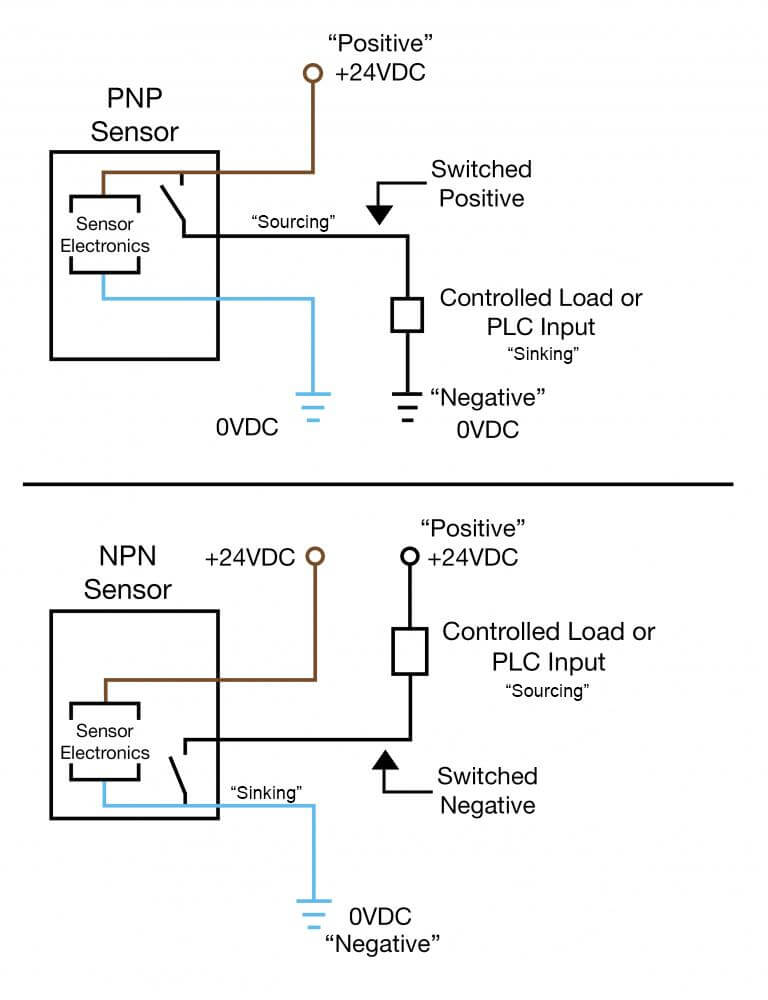

Figuur 6. NPN en PNP nabyheidsensor

NPN -sensor

NPN -sensors word in stroombane gebruik waar die uitset na die grond (0V) verwys word.As 'n voorwerp opgespoor word, trek die sensor sy uitset laag, wat 'n pad na die grond skep en die stroom deur die las laat vloei.

Hierdie sensors staan ​​bekend as 'sinkende' sensors omdat dit die las aan die grond verbind wanneer dit geaktiveer word.Dit is ideaal vir stelsels waar veelvuldige sensors 'n gemeenskaplike grond het, soos industriële outomatisering, motoriese beheer en PLC-gebaseerde stelsels.

PNP nabyheidsensor

PNP -sensors werk in stroombane waar die uitset na die positiewe kragbron verwys word.As 'n voorwerp opgespoor word, skakel die sensor sy uitset na die toevoerspanning, wat 'n hoë sein opwek en die stroom laat vloei.

Hierdie sensors word geklassifiseer as "verkrygings" -sensors omdat dit stroom lewer wanneer dit geaktiveer word.Dit word wyd gebruik in Europese outomatiseringstelsels en veiligheidskringbane, waar 'n hoë uitsetsein benodig word.

Huidige vloei en stroombaankonfigurasie

Een van die belangrikste verskille tussen NPN- en PNP -transistors is hul huidige vloeirigting en plasing binne 'n stroombaan:

• NPN-transistors: gebruik in lae-kant-skakel, waar die las tussen die transistor se versamelaar en die positiewe toevoerspanning geplaas word.Die emitter is aan die grond gekoppel, en as dit geaktiveer word, vloei die stroom van versamelaar na emitter.Hierdie opstelling kom algemeen voor in kragelektronika, motorbeheerders en digitale logiese stroombane as gevolg van die doeltreffende stroombeheer en minimale verliese.

• PNP-transistors: gebruik in hoë-kant-skakel, waar die las tussen die transistor en die grond gekoppel is.Die emitter is gekoppel aan die positiewe toevoerspanning, en as dit aangeskakel is, vloei die stroom van emitter na versamelaar.Hierdie konfigurasie word verkies in kragbestuur, spanningsreguleerders en batterye-laaikringbane, waar hoë-aanskakeling die regte spanningsbeheer en isolasie verseker.

Skakel spoed en werkverrigting

'N Ander sleutelfaktor in die keuse tussen NPN- en PNP -transistors is hul skakelaarsnelheid:

• NPN -transistors: Elektrone dien as die meerderheidskoste, wat hoër mobiliteit bied as gate (die ladingsdraers in PNP -transistors).Dit laat vinniger skakelsnelhede toe, wat NPN-transistors ideaal maak vir hoëspoed-digitale stroombane en analoog-toepassings met 'n hoë frekwensie.

• PNP -transistors: vertrou op gate vir lading geleiding, wat laer mobiliteit het as elektrone.As gevolg hiervan, skakel PNP -transistors stadiger as NPN -soorte.Dit is egter beter geskik vir stroombane wat hoër spanningstoleransie benodig, wat hulle ideaal maak vir toepassings wat groter spanningshanteringskapasiteit benodig.

Vergelykingstabel: NPN vs. PNP -transistors

Parameter

NPN Transistor

Pnp Transistor

Struktuur

Twee n-tipe lae geskei deur een P-tipe laag

Twee p-tipe lae geskei deur een n-tipe laag

Stroom Vloeirigting

Versamelaar tot Emitter

Emitter to Collector

Meerderheid Laai draers

Elektrone

Gate

Minderheid Laai draers

Gate

Elektrone

Vooroordeel Vereiste

Vorentoe-bevooroordeeld vir geleiding

Omgekeerde bevooroordeeld vir geleiding

Ideaal vir

Sinkend Stroom

Verkryging Stroom

Aansoeke

Versterkers, Logiese hekke, LED -bestuurders

Uittrek Stroombane, huidige bronne, hoë-sy-vragte

Die keuse van die regte transistor

Die keuse van die regte transistor is belangrik om seker te maak dat 'n kring doeltreffend werk.Die keuse tussen NPN- en PNP -transistors hang af van hoe die stroombaan ontwerp is, waar die las geplaas word, en hoe die beheersein werk.

Begrip van kringbehoeftes

Voordat u 'n transistor kies, is dit belangrik om te kyk hoe die kring sal werk.Die belangrikste dinge om na te gaan, sluit in:

• Skakeltipe: Sal die transistor die stroom van stroom aan die lae kant (grond) of die hoë kant (kragtoevoer) beheer?

• Lasposisionering: Is die las aan die Collector of Emitter van die Transistor gekoppel?

• Beheerseinversoenbaarheid: pas die transistor by die beheersein van die kring?

Wanneer om 'n NPN -transistor te gebruik?

NPN-transistors is die beste vir die oorskakeling van lae kant, waar die las tussen die transistor se versamelaar en die kragbron verbind.As 'n klein stroom in die basis vloei, skakel die transistor aan, waardeur 'n groter stroom van versamelaar na emitter kan vloei.Die emitter is gewoonlik aan die grond gekoppel, wat dit maklik maak om te beheer met behulp van mikrobeheerders en logiese stroombane.NPN -transistors skakel vinniger as PNP -transistors omdat hulle elektrone gebruik wat vinnig beweeg.Dit maak hulle ideaal vir hoë snelheidskakelings in stroombane soos LED-drywers, motorbeheerders en logiese hekke.Dit word ook gebruik in die pul-breedte-modulasie (PWM) stroombane, wat die snelheid van motors en die helderheid van LED's beheer.

Wanneer om 'n PNP -transistor te gebruik?

PNP-transistors word gebruik in hoë-kant-skakelaar, waar die las tussen die transistor se emittor en grond geplaas word.As die basis 'n klein stroom ontvang, skakel die transistor aan, waardeur die stroom van emitter na versamelaar kan vloei en die las dryf.Hierdie transistors kom algemeen voor in spanningsreguleringskringbane, hoë-motorbestuurders en battery-aangedrewe toestelle.Aangesien hulle gate as ladingsdraers gebruik, skakel hulle effens stadiger as NPN -transistors, maar bied dit beter spanningsisolasie.PNP -transistors is nuttig wanneer 'n stroombaan krag na 'n las moet lewer in plaas daarvan om dit op die grond te trek.

Maak die beste keuse

Om 'n stroombaan stabiel te hou, is dit belangrik om by die transistor aan te pas by die behoeftes van die kring.Die beheersein moet ooreenstem met die transistor -tipe - NPN werk goed met sinkende seine (trek stroom op die grond), terwyl PNP beter is vir die verkryging van seine (die stroom van die kragbron).Dit is ook belangrik om die stroom- en spanningsbeoordelings van die transistor te kontroleer om oorverhitting of stroombaanfout te voorkom.






Gereeld gevra vrae [FAQ]

1. Hoe identifiseer u NPN- en PNP -transistors?

Kontroleer die simbool: NPN het 'n pyltjie wat uitwys, PNP het dit in. Met 'n multimeter in diode-modus, vir NPN, toon die basis-emitter- en basisversamelverbindings ongeveer 0,6V wanneer die positiewe sonde op die basis is.Vir PNP gaan die negatiewe sonde na die basis.In 'n stroombaan gaan NPN -emitters grond toe, terwyl PNP -uitstralers aan positiewe spanning verbind.

2. Hoe tree 'n NPN -transistor in 'n aktiewe modus in vergelyking met 'n PNP -transistor?

'N NPN -transistor skakel aan wanneer die basis ongeveer 0,7V hoër is as die emitter, wat die stroom van versamelaar na emitter laat vloei.'N PNP werk omgekeerd - die basis moet 0,7V laer wees as die emitter vir stroom om van emitter na versamelaar te vloei.NPN's is makliker om te beheer omdat die meeste stroombane grond as verwysing gebruik.

3. Hoe word NPN- en PNP -transistors gebruik in die oorskakeling van stroombane?

NPN-transistors word as lae-kant-skakelaars gebruik, wat aanskakel as die basis 'n positiewe spanning kry.PNP-transistors dien as hoë-aan-skakelaars en skakel aan as die basis laag getrek word.NPN's kom meer gereeld voor omdat dit goed werk met grondverwysde beheerseine, terwyl PNP's gebruik word by die omskakeling van positiewe spanning.

4. Kan NPN- en PNP -transistors saam in 'n kring gebruik word?

Ja, hulle werk saam in stroombane soos Push-Pull-versterkers en H-brug-motorbestuurders.NPN hanteer positiewe seine, en PNP hanteer negatiewe.In 'n H-brug beheer NPN- en PNP-pare stroomrigting, waardeur motors vorentoe en agtertoe kan draai.Noukeurige ontwerp voorkom kortsluitings.

5. Wat is die voor- en nadele van NPN- en PNP -transistors?

NPN -transistors is vinniger en doeltreffender omdat elektrone vinniger beweeg as gate.Dit is ook makliker om met standaardspanningsvlakke te beheer.PNP-transistors is nuttig vir hoëskakeling, maar is stadiger en benodig negatiewe beheerspanning, wat dit minder gereeld in moderne stroombane maak.
