ADC en DAC Terminologie: Sleutelkonsepte en Prestasieparameters

Analoog-na-digitaal omsetters (ADC) en digitaal-naar-analoog omsetters (DAC) dien as 'n brug tussen die analoge wêreld, waar werklike sein soos klank, temperatuur en spanning bestaan, en die digitale wêreld, waar inligting verwerk en gestoor word. Hierdie artikel verduidelik die belangrikste ADC en DAC terminologie wat in werklike kringe gebruik word. Elke term speel 'n rol in hoe 'n omsetter werklike wêreldseine hanteer, veral in toepassings soos kommunikasie stelsels, klankverwerking, sensors en industriële elektronika.

Katalogus

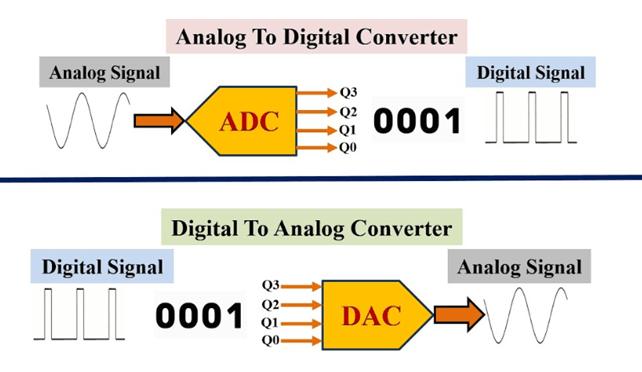

ADC en DAC Terminologie in Werklike Kringe

Verkrygingstyd

Verkrygingstyd is die tydperk wat benodig word vir die ADC se interne monsterkapasitor om te laai en te vestig op die invoervoltasie nadat dit van track na hold-modus geskuif is. In praktiese ADC-ontwerp is dit nie net 'n vertraging nie—dit bepaal of die gemonsterde waarde akkuraat of verkrimp is.

Dit maak 'n verskil omdat as die invoersignaal vinniger verander as wat die verkrygingstyd toelaat, die kapasitor nie volledig sal vestig nie, wat omskakelingsfoute veroorsaak. In hoëspoed data verkrygingsisteme soos motorbeheer of RF-monster, lei onvoldoende verkrygingstyd tot golfvormvervorming en onakkurate digitale voorstelling. Ontwerpers moet verkrygingstyd pas by die invoerbron impedansie en monster tempo om akkuraatheid te handhaaf.

Aliasing

Aliasing is 'n monsterfout wat voorkom wanneer 'n sein onder die Nyquist-tempo gemonster word. Hoë frekwensiekomponente word “gevou” in laer frekwensies, wat vals seine skep wat nie werklik in die inset was nie.

Dit is krities in werklike stelsels omdat aliasing nie reggestel kan word na omskakeling nie. Byvoorbeeld, in klankstelsels produseer dit ongewenste toon, terwyl dit in sensorsisteme misleidende metings genereer. Anti-aliasing filters is dus nodig voor die ADC om frekwensies bo die helfte van die monster tempo te verwyder.

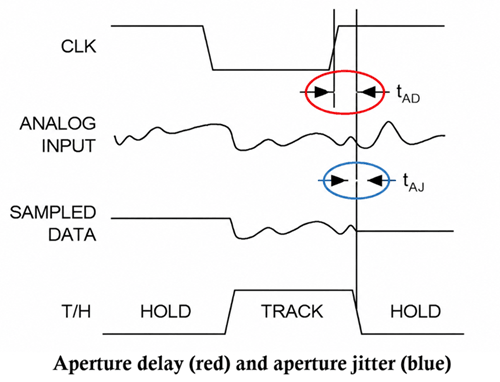

Opening Vertraging

Opening vertraging is die tydverskil tussen die monsterklokrand en die presiese oomblik wat die ADC die invoersignaal vasvang.

In werklike kringe word hierdie vertraging belangrik wanneer vinnig veranderende seine gemeet word. Selfs klein vertraging kan fasefoute tussen kanale in multi-kanaal stelsels veroorsaak, wat lei tot onakkurate tydanalise in toepassings soos osciloscopes of kommunikasieontvangers.

Opening Jitter

Opening jitter verwys na ewekansige variasies in die monsteroomblik. Anders as 'n vaste vertraging, voeg jitter onsekerheid by oor wanneer die monster plaasvind.

Dit is veral krities by hoë invoerfrekwensies omdat tyds onsekerheid direk in spanningruis omgeskakel word. In RF en hoëspoed ADC's, kan opening jitter die SNR aansienlik vererger, wat winbare resolusie beperk, selfs al het die ADC 'n hoë bitdiepte.

Binêre Kodering (Unipolaire)

Binêre kodering in unipolaire ADC's kaarte net positiewe invoervoltasies in digitale waardes, tipies van 0 tot volskaal.

Dit word wyd gebruik in enkelvoedingstelsels soos battery-aangedrewe sensors. Die beperking is dat negatiewe seine nie direk verteenwoordig kan word nie, wat vlakverskuiwing of bias vereis.

Bipolare Invoer

'n Bipolare invoer laat seine toe om bo en onder 'n referensievlak (dikwels grond of mid-voeding) te skuif. Dit is noodsaaklik in differensiële stelsels soos klank, instrumentasie versterkers, en industriële sensors omdat dit beide positiewe en negatiewe golfvorminligting behou sonder vervorming of clipping.

Algemene Modus Afkeuring (CMR)

Gemeenskaplike Modus Afkeuring beskryf hoe goed 'n differensiële stelsel identiese seine op albei ingangsignoreer. In werklike ADC-stelsels is 'n hoë CMR belangrik omdat geraas dikwels op beide seinlyn gelyk aan die ingang kom (bv. EMI). 'n Hoë CMR-verhouding verseker dat slegs die differensiële sein omgeskakel word, wat akkuraatheid in slegte industriële omgewings verbeter.

Kruispersing

Kruispersing is ongewenste seinkoppeling tussen aangrensende kanale in multi-kanaal ADC/DAC stelsels. Dit is van belang in digte PCB-lay-outs waar hoë-frekwensie seine met naburige kanale kan inmeng. Dit verminder meet akkuraatheid in stelsels soos multi-sensor skikkings, klankmengers en kommunikasiebasisstasies.

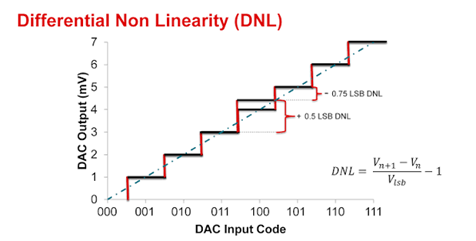

Differensiële Nie-Linêrheid (DNL)

DNL meet hoe ver elke ADC-stap van die ideale 1 LSB-verandering afwyk. In praktiese terme bepaal dit of die ADC-uitgang glad oorgaan of ontbrekende kode het. Hoë DNL veroorsaak ongelyke resolusie en kan vervorming in presisiemetingstelsels soos digitale instrumentasie veroorsaak.

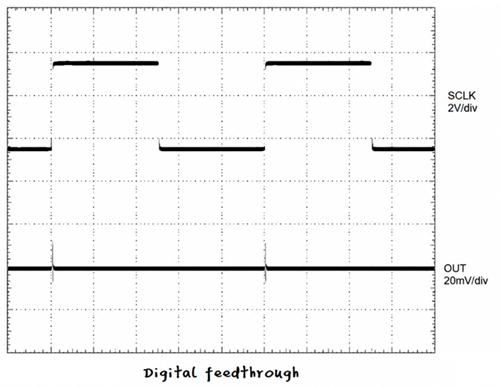

Digitale Voeding

Digitale voeding is geraas wat by die DAC-uitgang verskyn weens interne digitale skakeling. Dit is belangrik in gemengde sein stelsels omdat vinnige digitale oorgange in die analoog uitgang kan meegaande, wat pieke skep wat sein suiwerheid verminder, veral in klank- en golfvormgenerasiestelsels.

Dinamiese Bereik

Dinamiese bereik is die verhouding tussen die kleinste waarneembare sein en die grootste ongestoorde sein. 'n Hoër dinamiese bereik laat 'n stelsel toe om swak seine te meet in die teenwoordigheid van sterk seine, wat kritiek is in radar, mediese beelding, en klankverwerking.

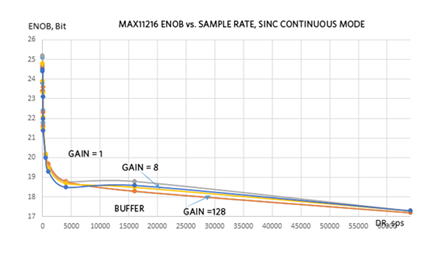

Effektiewe Getal van Bande (ENOB)

ENOB stel die werklike bruikbare resolusie van 'n ADC voor nadat geraas en vervorming in ag geneem is. Selfs al is 'n ADC gegradeer op 12 of 16 bande, is werklike ENOB dikwels laer weens termiese geraas, jitter, en nie-linêrheid. Dit maak ENOB 'n meer praktiese prestasiewysiger as nominale resolusie.

Effektiewe Waarde (RMS)

RMS (Wortel Gemiddeld Kwadraat) is die ekwivalente DC-waarde van 'n AC-sein wat sy kraginhoud verteenwoordig. Dit word in ADC/DAC-stelsels gebruik om seinsterkte in krag elektronika, klank, en sensor stelsels te evaluasie.

Volle Krag Bandbreedte

Dit definieer die maksimum insetfrekwensie waar die ADC steeds 'n volle-skaal sein kan verwerk sonder beduidende attenuering. Krities in hoë-frekwensie toepassings omdat selfs al is die steekproefkoers hoog, kan analoog front-eindbeperkings die bruikbare bandbreedte verminder.

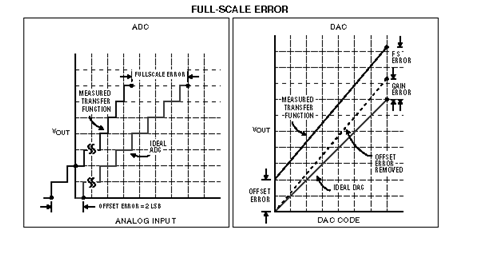

Volle-Skaal Fout

Volle-skaal fout is die afwyking tussen werklike uitgang en ideale maksimum uitgang. Dit beïnvloed direk kalibrasie akkuraatheid in meetstelsels en moet in presisie ADC-toepassings reggestel word.

Volle-Skaal Versterking Fout

Dit is die skaleringfout oor die hele oordragfunksie reeks. Dit beïnvloed hoe akkuraat die insetspanning na digitale uitgang kaart en word dikwels reggestel met kalibrasie koëffisiënte.

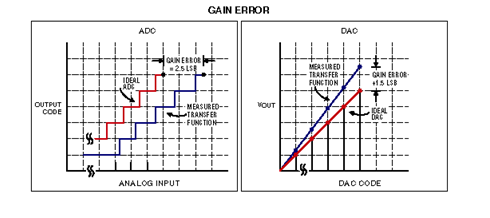

Versterking Fout

Versterking fout meet die afwyking in helling tussen werklike en ideale oordragfunksie. In werklike stelsels lei dit tot proporsionele meet onnauwkeurighede oor alle insetvlaktes.

Versterking Fout Verskuiwing

Versterking fout verskuiwing beskryf hoe versterking met temperatuur verander. Krities in industriële omgewings waar temperatuurverandering kan lei tot langtermyn meetstabiliteit.

Versterking Konsistensie

Versterking konsistensie verseker dat meerdere ADC-kanale identiese versterkingsgedrag produseer. Dit is noodsaaklik in multi-kanaal stelsels soos gefaseerde skikkings en multi-sensor meetplatforms.

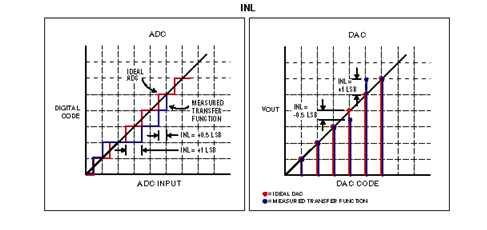

Integrale Nie-Linêrheid (INL)

INL meet hoe ver die ADC-oordragfunksie van 'n ideale reglyn afwyk nadat offset en versterkingsfoute verwyder is. Dit beïnvloed akkuraatheid en lineariteit direk, wat dit een van die belangrikste spesifikasies in presisie ADC's maak.

Intermodulasie Vervorming (IMD)

IMD gebeur wanneer verskeie seine meng weens nie-lineêre gedrag, wat ongewenste frekwensiekonnite produseer.

Min Belangrike Bit (LSB)

LSB is die kleinste spanningsverandering wat ooreenstem met 'n een-stap verandering in digitale uitgang. Dit definieer resolusie-granulariteit en bepaal hoe fyn 'n ADC klein seinvariatiewe kan onderskei.

Laad-Sensing Uitgang

Laad sensing meet spanning of stroom direk by die laad eerder as by die bron. Dit verbeter regulering akkuraatheid in krag stelsels deur te kompenseer vir spanningsvalle oor bedrading.

MSB Oorgang

Die mees kritieke skakel gebeurtenis in 'n DAC waar die mees betekenisvolle bit toestand verander, wat dikwels uitgangsglitches veroorsaak.

Meest Belangrike Bit (MSB)

Die hoogste gewigte bit in 'n binaire getal, verantwoordelik vir die grootste bydrae tot die uitgangwaarde.

Vermenigvuldiging DAC

'n DAC wat 'n eksterne analoog verwysingssein gebruik, wat dit toelaat om AC-seine digitaal te skaal.

Nyquist Frekwensie

Die hoogste frekwensie wat akkuraat geproewe kan word sonder aliasing, gelyk aan die helfte van die monsteringsnelheid.

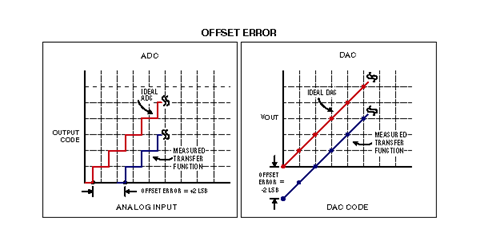

Afsetting Fout

Afsetting fout verteenwoordig afwyking by nul inset vlak in vergelyking met ideale uitgangsgedrag.

Afsetting Fout Afwyking

Temperatuursgeïnduseerde variasie in afsetting fout oor tyd.

Oorproeven

Proeven teen 'n tempo wat aansienlik hoër is as die Nyquist frekwensie om resolusie te verbeter en geraas te verminder.

Fase Ooreenstemming

Die graad van tydsaluwing tussen verskeie ADC-kanale wat dieselfde sein meet.

Krag Verskaf Weerstandverhouding (PSRR)

Die vermoë van 'n omsetter om uitgangsvariansie wat veroorsaak word deur veranderinge in verskafspanning te onderdruk.

Kwantisasiéfout

Die verskil tussen die werklike analoog inset en sy naaste digitale voorsteller.

Verhoudingsmeting

'n Metingsmetode waar verwysingsspanning proporsioneel is met die insetsein, wat akkuraatheid in veranderlike stelsels verbeter.

Resolusie

Die aantal bits wat gebruik word om analoog seine digitaal voor te stel. Hoër resolusie verbeter akkuraatheid.

Monsteringsnelheid

Die aantal monsters wat per sekonde deur 'n ADC vasgevang word.

Sein-tot-Geraas Verhouding (SNR)

Die verhouding van sein krag tot geraas krag in 'n stelsel.

SINAD

'n Prestasiemetriek wat beide geraas en vervorming ten opsigte van die hoofsein insluit.

Slew Tempo

Die maksimum tempo waarteen die uitgangspanning oor tyd kan verander.

Klein Sein Bandwydte

Die frekwensiebereik waar die omsetter lineêr met lae amplitude seine werk.

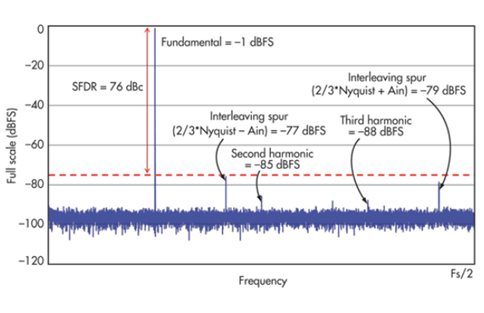

Spurious-Free Dynamiese Bereik (SFDR)

Die verskil tussen die hoofsein en die grootste ongewenste spektrale komponent.

Spikes (Glitch Energie)

Spike of glitch energie is ongewenste tydelike uitgang tydens DAC-skakeling. Dit beïnvloed golfvorm akkuraatheid in presisie analoog uitgang stelsels.

Track-and-Hold Sirkel

Hierdie sirkel monster 'n analoog sein en hou dit stewig tydens omskakeling. ADC's vereis 'n stabiele inset tydens die omskakelingsproses.

Oorgangsgeraas

Oorgangsgeraas is onsekerheid wanneer die ADC-uitgang tussen aangrensende kodes skakel. Dit bepaal hoe stabiel digitale uitgang naby drempelgrense verskyn.

Totale Harmoriese Vervorming (THD)

THD meet die harmoniese inhoud wat deur nie-lineêre vervorming gegenereer word.

Onder-proewer

Onder-proewer monster doelbewus onder Nyquist vir hoë-frekwensie sein analise. Gebruik in RF stelsels met bandpas seine.

Unipolêre Inset

Unipolêre inset verwys na seine wat slegs in een polariteit reeks wissel. Dit vereenvoudig ADC-ontwerp, maar beperk seinvoorstelling buigsaamheid.

Nul Amplitude Fout

Dit is 'n ander vorm van afsetting fout in unipolêre stelsels, wat afwyking by nul inset verteenwoordig. Beïnvloed hoofsaaklik lae vlak sein akkuraatheid.

Algemene Misinterpretasies van ADC en DAC Terme

• Resolusie vs Akkuraatheid Verwirring - Resolusie verwys na die aantal bits in 'n omsetter, terwyl akkuraatheid verwys na hoe naby die uitgang is aan die werklike analoog waarde. Hoë resolusie waarborg nie outomaties hoë akkuraatheid nie omdat geraas, versterk fout, afsetting fout en nie-lineariteit steeds die prestasie beïnvloed.

• SNR, SINAD, en THD Misinterpretasie - Sein-tot-Geraas Verhouding (SNR) oorweeg slegs geraas, terwyl SINAD beide geraas en vervorming insluit. Totale Harmoniese Vervorming (THD) meet slegs harmoniese vervorming. Om hierdie as identies te behandel lei tot onkorrekte evaluasie van seinkwaliteit.

• ENOB vs ADC Bit Resolusie - Effektiewe Aantal Bits (ENOB) verteenwoordig werklike bruikbare resolusie onder geraas en vervorming toestande, terwyl ADC bit resolusie die teoretiese maksimum is. Om aan te neem dat albei gelyk is, kan lei tot onkorrekte stelselprestasie verwagtinge.

• Monsteringsnelheid vs Bandwydte - Monsteringsnelheid definieer hoe gereeld monsters geneem word, terwyl bandwydte die reeks frekwensies definieer wat akkuraat verwerk kan word. Om die Nyquist vereiste te ignoreer kan lei tot aliasing en seinvervorming.

• INL vs DNL Fout - Differensiële Nie-lineariteit (DNL) beïnvloed stapgrootte eenvormigheid tussen aangrensende kodes, terwyl Integrale Nie-lineariteit (INL) die algehele afwyking van die ideale oordragkurwe meet. Om hulle as dieselfde te behandel kan lei tot onkorrekte lineariteit evaluasie.

• Ignorering van die Impak van Werklike Wêreld Geraas en Vervorming - Baie gebruikers neem ideale omsetter gedrag aan, maar werklike ADC's en DAC's word beïnvloed deur termiese geraas, kwantisasie geraas, jitter, en nie-lineariteit vervorming, wat die prestasie aansienlik beïnvloed.

• Ideaal vs Praktiese Prestasie - Datablad waardes verteenwoordig dikwels ideale of toets-spesifieke toestande. In werklike toepassings wissel prestasie afhangende van temperatuur, frekwensie, las toestande, en sirkelontwerp.

Gevolgtrekking

Die termes hierbo gedefinieer hoe akkuraat 'n stelsel seine kan vasvang, omskakel en herproduseer onder werklike operasionele toestande. Die bemeestering van ADC en DAC terminologie verbeter direk die ingenieursakurasie, stelsels se stabiliteit en ontwerpdoeltreffendheid. Dit stel ook ingenieurs in staat om komponente meer krities te evalueer, seinintegriteit te optimaliseer en te verseker dat werklike prestasie ooreenstem met ontwerpe verwagtinge.

Gereeld Gestelde Vrae [FAQ]

1. Hoe beïnvloed aperture jitter spesifiek die hoë-frekwensie ADC-prestasie, en hoekom is dit belangriker as aperture vertraging in RF-toepassings?

Aperture jitter introduceer tyds onduidelikheid in die monstersinstantie, wat direk omskakel in spanningsteuring by hoë insetfrekwensies. In RF en hoëspoed stelsels, verminder selfs 'n klein jitter beduidend die SNR, wat dit belangriker maak as vaste aperture vertraging.

2. Hoekom neem ENOB af namate die insetfrekwensie toeneem selfs al bly die ADC-resolusie dieselfde?

ENOB neem af omdat geraas en vervorming toeneem met hoër insetfrekwensies. Efekte soos jitter, nie-lineariteit, en bandbreedte beperkings verminder die effektiewe bruikbare bits al is die fisiese resolusie onveranderd.

3. Hoe beïnvloed differentiële nie-lineariteit (DNL) ontbrekende kodes in ADC-omskakeling?

As DNL meer as ±1 LSB oorskry, kan dit ontbrekende uitvoerkodes veroorsaak waar sekere digitale waardes nooit verskyn nie. Dit verminder direk lineariteit en kan discontinuïteite in sein verteenwoordiging veroorsaak.

4. Hoekom word SINAD beskou as 'n meer realistiese prestasiemetaanalyse as SNR in werklike stelsels?

SINAD sluit beide geraas en harmoniese vervorming in, terwyl SNR slegs geraas oorweeg. Aangesien werklike stelsels altyd vervorming insluit, bied SINAD 'n meer akkurate voorstelling van werklike sein kwaliteit.

5. Hoe verbeter oorsampling ADC-prestasie verder as om resolusie te verhoog?

Oorsampling versprei kwantisering geraas oor 'n wyer bandbreedte, wat digitale filtrering in staat stel om in-band geraas te verminder. Dit verbeter effektiewe resolusie en algehelesein-teen-gelaai prestasie.

6. Wat is die verhouding tussen volle krag bandbreedte en slew koers beperkings in ADC inset seine?

Volle krag bandbreedte word beperk deur hoe vinnig die inset kan verander sonder vervorming. As die slew koers die ADC se volgvermoë oorskry, vind seinvervorming plaas selfs binne bandbreedte-limits.
