Volledige Gids vir Diode Keuse in Krag Elektronik Stelsels

'n Diode is gemaak van 'n halfgeleier materiaal wat elektriese stroom toelaat om net in een rigting te vloei. Dit werk soos 'n eenrigting poort vir elektrisiteit. Wanneer die korrekte voortgaande spanning toegepas word, voer die diode maklik stroom. Wanneer die spanning omgekeerd word, blokkeer dit die stroom en verhoed dit om te vloei. Hierdie eenvoudige gedrag maak diodes noodsaaklik in baie elektroniese stelsels soos kragvoorsieners, laaiers, omskakelings, seinbeskermingskringe, en kommunikasietoestelle. In hierdie artikel kom ons gesels oor hoe diode keuse in die praktyk werk, die sleutelparameters wat in ag geneem moet word, en 'n stap-vir-stap gids om die regte diode vir verskillende elektroniese toepassings te kies.

Katalogus

Parameters vir die Keuse van die Regte Diode

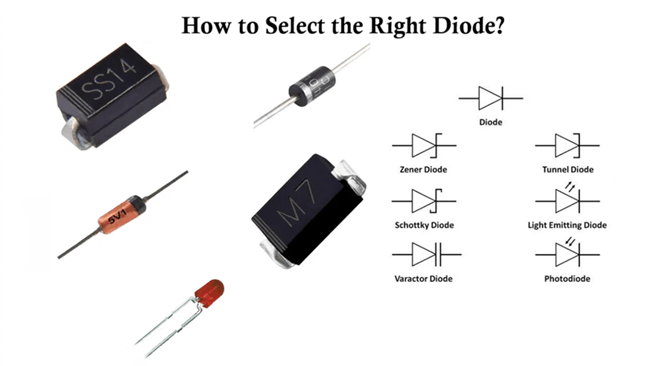

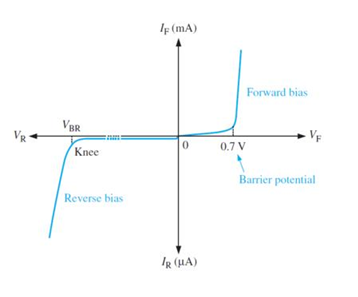

Voortgaande Spanning en Geleidingsgedrag

Die voortgaande spanning (VF) is die spanningsval oor 'n diode wanneer dit in 'n geleidingsstaat is. Hierdie parameter beïnvloed direk kragdoeltreffendheid en hitte-generasie in elektronische kringe.

Tipiese waardes sluit in:

• Silikon diodes: ongeveer 0.6V tot 0.8V

• Schottky diodes: ongeveer 0.2V tot 0.4V

Die verhouding tussen spanning en stroom is nie-lineêr. Sodra die drempel bereik is, neem die stroom eksponensieel toe eerder as lineêr, terwyl dit die halfgeleier junksie kenmerke volg.

Temperatuur beïnvloed ook prestasie:

• Hoër temperatuur verminder VF

• Laer temperatuur verhoog VF

Aangesien kragverlies bepaal word deur VF × IF, kan selfs klein veranderinge in voortgaande spanning 'n aansienlike impak op die termiese gedrag in hoë-stroom toepassings hê.

Stroom Beoordelings en Laad Vermoeë

Stroom beoordeling definieer hoeveel elektriese stroom 'n diode veilig kan hanteer onder gespesifiseerde termiese toestande. Hierdie limiet word hoofsaaklik bepaal deur junktietemperatuur en die toestel se vermoë om hitte te dissipate. Wanneer die diode binne sy gegradeerde toestande werk, handhaaf dit stabiele geleiding sonder permanente degradasie.

Die maksimum voortgaande stroom (IF) verteenwoordig die deurlopende stroom wat 'n diode kan geleide onder steady-state werking. Hierdie parameter is hoofsaaklik beperk deur termiese beperkings, want oormatige stroom verhoog krag dissipasie en verhoog junktietemperatuur. As hierdie limiet vir 'n lang tydperk oorgesteek word, kan permanente skade ontstaan as gevolg van oorverhitting van die halfgeleier junksie en verpakkingstruktuur.

In gelykrigte toepassings word die gemiddelde gelykrigte stroom (IO) gebruik om langtermyn stroom hanteringsvermoë onder AC-naar-DC omskakeling te definieer. Hierdie waarde hang af van die golfvorm vorm, plig siklus, en termiese ontwerp van die toestel. Gepaste hitte-aansluiting en PCB termiese bestuur beïnvloed direk hoe naby die diode kan werk aan sy IO beoordeling.

Benewens deurlopende werking, moet diodes ook kort duur hoë-stroom spanning kan verduur. Die oorlaai stroom (IFSM) verteenwoordig die nie-herhalende piek voortgaande stroom wat tydens tydelike gebeure soos krag-aan skakeling of kondensator-laai ontstaan. Alhoewel hierdie toestand slegs 'n paar millisekondes duur, kan dit aansienlike termiese en meganiese spanning op die junksie plaas.

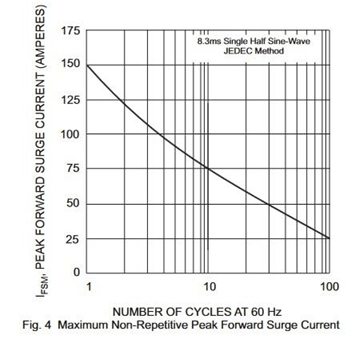

Hierdie gedrag word duidelik geïllustreer in die onderstaande prentjie, wat die verhouding tussen surge stroom kapasiteit en die aantal AC siklusse by 60 Hz toon. Soos die duur van die surge toeneem, neem die toelaatbare piekstroom af weens opgelykte termiese spanning in die toestel.

Terugspanning Grense en Doorbreek Grense

Terugspanning grense beperk die maksimum spanning wat 'n diode kan blokkeer in die nie-gelei toestand sonder om in doorbreek te gaan. Die belangrikste parameter is Piek Herhalende Terugspanning (VRRM), wat die veilige bedryfsgrens tydens normale stroombaan toestande stel, insluitend herhalende skakeling en klein spanningfluktuasies.

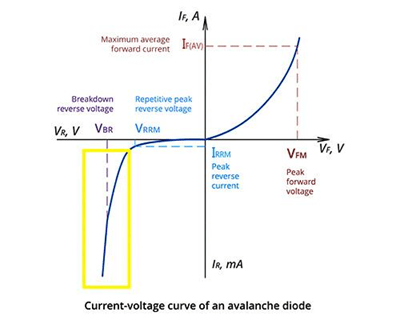

Die prentjie illustreer die stroom-spanning (I–V) kenmerk van 'n lawine diode, wat toon hoe die terugblokkerende gedrag tot in die doorbreekarea gehandhaaf word. Soos die terugspanning toeneem, bly die diode in 'n laaklekkage toestand totdat dit die doorbreek spanning (VBR) bereik, waar die stroom skielik toeneem weens lawine geleiding.

In praktiese ontwerp moet VR en VRRM altyd onder die doorbreekgebied gehou word met 'n voldoende veiligheidsmarge om onbedoelde geleiding te vermy. Oorskryding van hierdie grense dwing die diode in lawine doorbreek, wat lei tot oormatige lekkasestroom, kragverbuiging, en moontlike termiese skade.

Die beeld verbind duidelik bedryfsgrense (VRRM) met die fisiese doorbreekgedrag (VBR), wat uitlig waarom behoorlike terugspanning seleksie kritiek is in krag elektroniese stroombane.

Skakelprestasie en Dinamiese Gedrag

Skakelprestasie beskryf hoe vinnig 'n diode oorgaan tussen geleiding en nie-geleiding toestande. Hierdie gedrag word hoofsaaklik bepaal deur die gestoor lading in die PN junksie tydens skakeling gebeurtenisse.

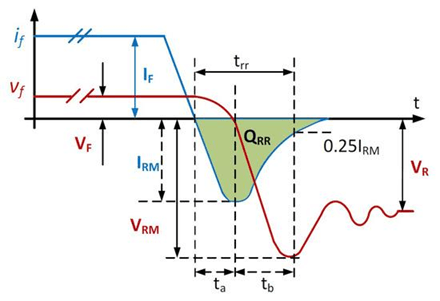

Die diagram illustreer die volle skakelproses van vorentoe geleiding na terugblokker. Wanneer die diode polariteit skakel, veroorsaak gestoor lading 'n tydelik terugstroom bekend as terug herstel stroom (IRM). Die tyd wat benodig word vir die diode om sy blokkerende toestand te herwin, word gedefinieer as die terug herstel tyd (trr).

Die geskatte area in die golfvorm verteenwoordig die terug herstel lading (Qrr), wat direk ooreenstem met skakelverliese. 'n Hoër Qrr beteken dat meer energie gedurende elke skakel siklus verbrand word, wat die doeltreffendheid in hoë-frekwensie werking verminder.

Junkskapasitansie (Cj) beïnvloed ook skakel gedrag deur te bepaal hoe vinnig die diode op spanning veranderinge reageer. Laer kapasitatansie verbeter skakel spoed, verminder verliese, en verbeter sein integriteit in RF en vinnige digitale stroombane.

Termiese Prestasie en Kragverbuiging

Termiese prestasie bepaal die betroubaarheid en veilige bedryfsbereik van 'n diode onder las. Kragverbuiging word hoofsaaklik bereken met behulp van VF × IF, wat die hitte verteenwoordig wat tydens geleiding genereer word. Oormatige kragverbuiging verhoog die junks temperatuur, wat die doeltreffendheid verminder en die lewensduur van die toestel verkort.

Termiese weerstand beskryf hoe effektief hitte van die junks na die omgewing beweeg, met RθJC wat junks-na-huis oordrag verteenwoordig en RθJA wat junks-na-omgewing oordrag verteenwoordig. Laer termiese weerstand verbeter hitte vloei en laat hoër stroom werking toe. Maksimum junks temperatuurf (Tj maks) definieer die boonste termiese limiet waarbo permanente skade of prestasiedegenerasie plaasvind. Degrading word algemeen toegepas in ontwerp om die diode onder maksimum grense te laat werk namate die temperatuur toeneem, wat langdurige betroubaarheid verbeter en termiese spanning verminder.

Lekkasestroom en Stabiliteit

Terug lekkasestroom (IR) is die klein stroom wat vloei wanneer 'n diode terug ge-bias is. Silikon diodes vertoon tipies baie lae lekkasie, terwyl Schottky diodes hoër lekkasie toon weens hulle metaal-silicon junks struktuur. Lekkasestroom neem beduidend toe met temperatuur, wat dit 'n kritieke parameter maak in presisie, lae-krag, en hoë-impedansie stroombane. Selfs klein lekkasestrome kan meetfoute of doeltreffendheid verminder in sensitiewe analoog en battery-aangedrewe stelsels.

Energiebestuur en Beskermingsvermoë

Energiebestuursvermoë definieer hoe goed 'n diode kan oorleef tydelike en fout toestande. Die I²t grense verteenwoordig die energie wat 'n diode kan weerstaan tydens kort duur surge gebeurtenisse en is veral belangrik in beskermings stroombane. 'n Hoër I²t grense verbeter toleransie teen inslag strome en kortsluit toestande. Lawine energie (EAS) dui die diode se vermoë aan om veilig energie te absorbeer tydens beheerde doorbreek gebeurtenisse, wat algemeen vereis word in surge beskerming en motor elektronika waar spanningstoot gereeld voorkom.

Ruisprestasie en Seinintegriteit

Diode-ruis word gegenereer weens draerbeweging en skakel oorgange, wat die seinkwaliteit in sensitiewe toepassings beïnvloed. Ruisprestasie word krities in RF-stelsels, klankverwerking en presisie analoog kringe waar seinintegriteit behou moet word. Vinne hersteldiodes en Schottky diodes word dikwels verkies omdat dit laer skakelruis genereer en interferensie verminder, wat die algehele stelselnauwkeurigheid en stabiliteit verbeter.

Pakketinvloed en Fisiese Ontwerpgrense

Die fisiese pakket van 'n diode beïnvloed aansienlik thermiese prestasie, stroomhantering en meganiese betroubaarheid. Groter pakkette bied gewoonlik beter hitte-afvoer, terwyl kompakpakkette geskik is vir ruimte-beperkte ontwerpe maar dalk 'n laer thermiese kapasiteit het. PCB-lay-out en kopergebied beïnvloed hitteverspreiding sterk, wat termiese ontwerp 'n kritieke faktor maak bo elektrisiteits spesifikasies. Die montasiemetode, of dit nou oppervlakmontage of deurgaatjies is, beïnvloed ook die hitte-oordragdoeltreffendheid en meganiese robuustheid onder vibrasie of spanningstoestande.

Betroubaarheids oorwegings

Langtermyn diode-betroubaarheid hang af van elektriese, termiese en meganiese stres oor tyd. Spanningpieke, hoë stroomstoots, termiese siklusse en meganiese vibrasie kan geleidelik die halfgeleier-junksie degradeer. Materiaal veroudering dra ook by tot prestasiedrif in langtermyn werking. Die korrekte afgradering, stabiele termiese ontwerp en beheerde werkingstoestande verleng aansienlik die diode lewensduur en behou 'n konsekwente elektriese gedrag gedurende sy dienslewe.

Veiligheid en Sertifisering Vereistes

In industriële en kommersiële stelsels moet diodes dikwels voldoen aan internasionale veiligheid en kwaliteitstandaarde. Sertifikasies soos UL, CSA en TUV/VDE verseker dat komponente aan streng vereistes vir elektriese veiligheid, betroubaarheid en omgewingsduursaamheid voldoen. Nakoming van hierdie standaarde is noodsaaklik in gereguleerde nywerhede, waar konsekwente prestasie en mislukkings voorkoming krities is vir stelselveiligheid en sertifisering goedkeuring.

Algemene Foute in Diode Keuse

• Kragtoevoer diode oorverhitting in werking - 'n Diode werk normaal onder ligte belasting, maar oorverhit onder volle belasting omdat die werklike bedryfsstroom hoër is as verwag, wat lei tot termiese mislukkings.

• SMPS mislukkings weens stadige herstel diode - 'n Standaard gelijkrichter diode word in 'n skakelkragtoevoer gebruik, wat oortollige skakelverlies, hitte-opbou en verminderde doeltreffendheid by hoë frekwensie veroorsaak.

• Spanningbreek tydens drukgebeurtenisse - In krag invoer kringe oorskry spanningpieke tydens opstart of laswisseling die diode gradering, wat lei tot 'n skielike kortsluiting of permanente breek.

• Onverwagte doeltreffendheidsverlies in lae-spanning ontwerpe - In 5V of 12V stelsels veroorsaak 'n diode met 'n hoë voorwaartse spanning beduidende kragverlies, wat algehele stelseldoeltreffendheid verminder.

• Teruglekage wat battery-aangedrewe toestelle beïnvloed - In wag of slaapmodus kringe, dreineer klein lekage stroom stadig die battery, wat wagtyd verminder.

• EMI probleme in hoëspoed skakelkringe - 'n Diode met hoë terug herstel lading genereer skakelruis, wat elektromagnetiese interferensie in nabye seinlyne veroorsaak.

• Sensor seinverdraaiing in presisie kringe - Junks kapasiteit van die diode verander sein gedrag in analoog of RF paaie, wat lei tot onakkurate metings.

• Termiese mislukkings in kompakte PCB-lay-outs - 'n Diode presteer goed in toetse maar misluk in werklike produk weens onvoldoende PCB-kopergebied en swak hitte-afvoer.

• Surge skade in krag aan toestande - Tydens kapasitoroplaai by opstart, oortref inloop stroom die diode vermoë, wat lei tot skielike mislukkings selfs al is normale stroom binne grense.

• Motorkring mislukkings onder temperatuur uiterstes - 'n Diode wat by kamertemperatuur werk, misluk in warm omgewings weens verminderde termiese marge en versnelde lekage stroom.

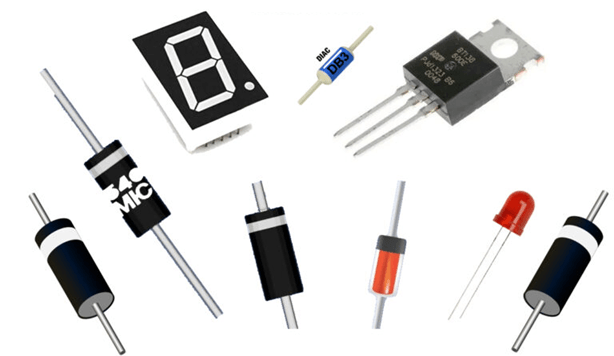

Hoe om die Regte Diode Stap-vir-Stap te Kies

Stap 1: Definieer die Bedryfs Spanning Vereiste

Begin deur die maksimum spanning in die kring te identifiseer, insluitend normale werking en transiënt pieke.

• Bepaal die piek terug spanning in die toepassing

• Kies 'n diode met VRRM hoër as die maksimum kring spanning

• Voeg 'n veiligheidsmarge by (tipies 20%–50%) vir onverwagte tsunamis

Dit voorkom terug breek en verseker stabiele werking onder spanning stres.

Stap 2: Bepaal Laadstroom Vereistes

Volgende, bereken die verwagte stroom wat deur die diode vloei tydens werking.

• Identifiseer deurlopende voorwaartse stroom (IF)

• Kyk na die gemiddelde gelykgerigte stroom (IO) vir AC toepassings

• Oorweeg piek surgingstroom (IFSM) tydens opstarttoestande

Kies 'n diode wat veilig beide deurlopende en tydelike stroomvlakke kan hanteer.

Stap 3: Evalueer Kragverlies en Termiese Toestande

Diode-prestasie word sterk beïnvloed deur hitte-generasie.

• Skat geleidingsverlies aan die hand van: P = VF × IF

• Kontroleer termiese weerstand (RθJA / RθJC)

• Verseker dat die aansluitingstemperatuur onder maksimum limiet bly (Tj max)

As hitteafvoer onvoldoende is, kan die diode faal, selfs al is die elektriese grense binne limiete.

Stap 4: Kontroleer Skakelspoed Vereistes

Vir skakel- of hoë-frekwensie kringe is diode spoed krities.

• Gebruik vinnige hersteldiodes of Schottky-diodes vir hoë-snelheid toepassings

• Kontroleer omgekeerde hersteltyd (trr)

• Oorweeg omgekeerde herstellaad (Qrr) vir skakeldoeltreffendheid

Stadiger diodes verhoog skakelverliese en verminder stelseldoeltreffendheid.

Stap 5: Evalueer Hoë-Frekwensie Gedrag

In RF of vinnige digitale stelsels word parasitêre effekte belangrik.

• Kontroleer aansluitingkapasitansie (Cj)

• Laer kapasitansie verbeter seinintegriteit

• Hoë Cj kan vervorming of EMI-probleme veroorsaak

Hierdie stap is noodsaaklik vir kommunikasie en presiese seinkringe.

Stap 6: Oorweeg Lekkastroom Vereistes

Lekkastroom beïnvloed lae-krag en presisie toepassings.

• Silikon diodes: baie lae lekkasie

• Schottky diodes: hoër lekkasie, veral by hoë temperatuur

• Evalueer impak in wagtoestand of battery-aangedrewe stelsels

Kies 'n diode met aanvaarbare lekkasi gedrag vir die tipe kring.

Stap 7: Evalueer Pieksurgen en Energiebesit Vermoë

Werklike kringe ervaar dikwels kort pulse en fouttoestande.

• Kontroleer piekstroomgradering (IFSM)

• Oorweeg I²t gradering vir energieabsorpsievermoë

• Evalueer lawine-energiegradering (EAS) indien van toepassing

Dit verseker beskerming teen inspringstroom en tydelike gebeurtenisse.

Stap 8: Kies Geschikte Pakket Tipe

Fisiese konstruksie beïnvloed termiese en elektriese prestasie.

• SMD-pakkette bied kompak ontwerp maar laer termiese kapasiteit

• Door-gate pakkette hanteer hoër krag meer doeltreffend

• PCB-kopergrootte speel 'n groot rol in hitteafvoer

Die pakket moet beide elektriese en termiese vereistes pas.

Stap 9: Verifieer Betroubaarheid en Omgewingstoestande

Laastens, verseker dat die diode onder werklike toestande kan werk.

• Temperatuur siklusse en termiese stres

• Meganiese duursaamheid

• Langtermyn veroudering gedrag

• Bedryfsomgewing (nywerheid, motor, verbruiker)

Stap 10: Pas Diode Tipe aan by Aansoek

Kies die korrekte diodekategorie gebaseer op aansoek behoeftes:

• Schottky diode → hoë doeltreffendheid, lae spanningsval, vinnige skakeling

• Vinnige herstel diode → skakelkragvoorsieners en omzetters

• Standaard gelykrigter diode → lae-frekwensie AC gelykrigting

• Beskermingsdiode → piek en tydelike onderdrukking

Gevolgtrekking

Om die regte diode te kies, vereis 'n volledige begrip van elektriese, termiese, en dinamiese gedrag onder werklike bedryfsomstandighede. In praktiese ontwerpe verbeter korrekte diodekeuse doeltreffendheid, verminder hitteproduksie, voorkom breek tydens spanningspieke, en verseker stabiele werking oor tyd. Aan die ander kant kan onkorrekte keuse lei tot energieverlies, onstabiele skakelgedrag, of voortydige komponentfaling, veral in hoëfrekwensie of hoëkrag stelsels.

Gereeld gestelde vrae [FAQ]

1. Hoe beïnvloed diode aansluitingkapasitansie prestasie in hoë-snelheid digitale en RF kringe?

Aansluitingskapasitansie vertraag spanningsoorgange en kan vinnige seine vervorm. In RF en hoë-snelheid skakeling, verhoog hoër kapasitansie seinverlies en verminder akkuraatheid, so lae-Cj diodes word verkies vir skoner seinintegriteit.

2. Waarom word diode omgekeerde herstel gedrag krities in skakeling-modus kragvoorsieners?

Omgekeerde herstel genereer stroomspikes tydens skakel-oorgange. In SMPS verhoog dit skakelverlies, hitte, en EMI, wat doeltreffendheid verminder en kan skakeltransistors stres indien nie behoorlik hanteer nie.

3. Hoe beïnvloed temperatuur variasie langtermyn diode betroubaarheid in werklike toepassings?

Hoër temperatuur verhoog lekkastroom en verminder voorwaartse spanningsstabiliteit. Oor tyd versnel dit aansluiting veroudering en kan lewensduur verkort as termiese ontwerp en derating nie behoorlik hanteer word nie.

4. Wat is die praktiese verskil tussen diode piekstroomgradering en deurlopende stroomgradering?

Deurlopende stroom bepaal veilige langtermyn werking, terwyl spik stroom verwys na kortduur pieke soos beginstroom. Herhaalde spik spanning kan die skakeling benadeel, selfs al word deurlopende grense nie oorskry nie.

5. Hoe beïnvloed die keuse van diodes pakkette termiese prestasie in kompakte PCB ontwerpe?

Klein pakkette het beperkte hitteafvoer, wat hoër skakel temperatuur veroorsaak. Groter of termies verbeterde pakkette verbeter hitte verspreiding en laat hoër stroom werking toe onder dieselfde omstandighede.

6. Waarom is omgekeerde lekstroom meer krities in battery-krag en lae-krag sisteme?

Selfs klein lek kan voortdurend gestorte energie aflaai in wagtoestand. Dit verminder batterylewe en beïnvloed presies kringe waar mikroamp-vlak verliese betyds betekenisvol word.

7. Hoe beïnvloed die skakel spoed van diodes EMI generasie in krag elektronika?

Stadige skakeling verhoog oorgang tyd, wat hoër elektromagnetiese geraas skep. Vinniger herstel diodes verminder skakel oorvleueling, minimaliseer EMI en verbeter algehele kring stabiliteit.

8. Watter ontwerprisiko's ontstaan wanneer diode spanning beoordeling te naby aan werkgrense gekies word?

As die marge te klein is, kan transito spikes die ontploffings spanning oorskry, wat lawine spanning, termiese runaway, of permanente toestel mislukking kan veroorsaak tydens onverwagte spik.
