Varactor Diode Struktuur, Werking, & RF Toepassingsgids

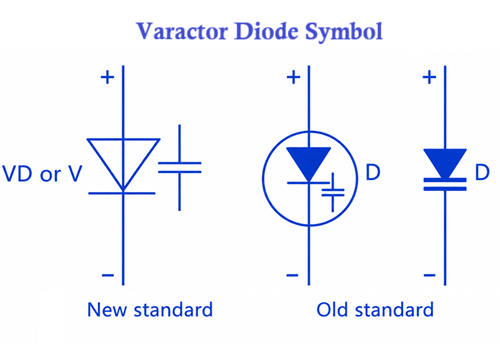

'n Varactor diode is 'n spesiale tipe halfgeleier diode wat in elektroniese stroombane gebruik word waar verstelbare kapasiteit benodig word vir afstemming en frekwensiebeheer. Dit bied 'n kompakte en doeltreffende manier om die gedrag van die stroombaan elektronies aan te pas sonder die gebruik van meganiese komponente. In teenstelling met standaard diodes wat vir regstelling gebruik word, is varactor diodes spesifiek ontwerp vir beheerde kapasiteit variasie, wat hulle 'n belangrike komponent in moderne draadlose en hoë-frekwensie elektronika maak. Hierdie artikel sal die werklike beginsels, interne struktuur, sleutelspesifikasies, verskillende tipes, toepassings en werkverrigtingseienskappe van varactor diodes bespreek.

Katalogus

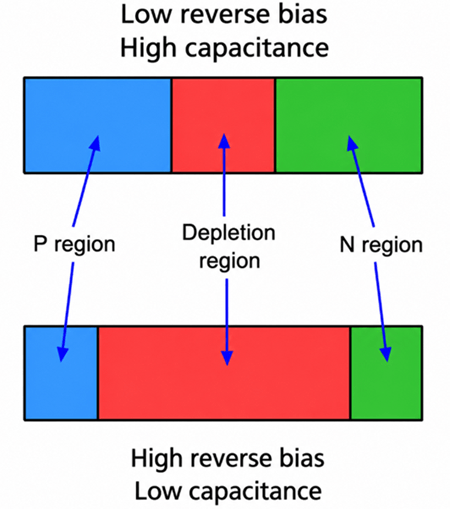

Hoe Werk 'n Varactor Diode?

'n Varactor diode is 'n spanningsbeheerde kapasitor wat spesifiek ontwerp is om in omgekeerde bias modus te werk. In teenstelling met 'n standaard diode wat vir regstelling gebruik word, is sy hooffunksie nie om stroom te geleie nie, maar om kapasiteit te varieer gebaseer op die toegepaste omgekeerde spanning. Dit maak dit 'n sleutelkomponent in RF afstemming, frekwensiebeheer, en kommunikasiesisteme.

Binne die toestel vorm die P-tipe en N-tipe areas 'n PN-junksie. Wanneer omgekeerde bias toegepas word, vorm 'n uitputtingsgebied tussen hierdie twee areas. Hierdie uitputtingsgebied gedra as 'n effektiewe dielektriese laag, terwyl die P- en N-areas soos kapasitor plate optree. As gevolg hiervan gedra die varactor diode soos 'n kapasitor waarvan die waarde met spanning verander.

Omgekeerde Bias en Uitputtingsgebied

Vir behoorlike werking moet 'n varactor diode altyd omgekeerd gebias wees. In hierdie toestand is die stroomvloei minimaal, en die toegepaste spanning beheer direk die breedte van die uitputtingsgebied.

Wanneer die omgekeerde spanning laag is, word die uitputtingsgebied nou, wat beteken dat die effektiewe afstand tussen ladingsgebiede klein is en die kapasiteit hoog is. Soos die omgekeerde spanning toeneem, verbreed die uitputtingsgebied, wat die skeiding verhoog en die kapasiteit verminder. Hierdie omgekeerde verhouding tussen spanning en kapasiteit is die kernwerking beginsel van die toestel.

Kapasiteit–Spanning Verhouding en Formule

Die verhouding tussen kapasiteit en omgekeerde bias spanning is nie-lineêr en kan beskryf word met die standaard varactor diode vergelyking:

Waar:

• C(V) = kapasiteit by toegepaste omgekeerde spanning

• C₀ = nul-bias junksie kapasiteit

• V = toegepaste omgekeerde bias spanning

• Vf = ingeboude junksie potensiaal

• n = graderingskoëffisiënt (typies 0.3 tot 0.5 afhangend van diode tipe)

Vir 'n abrupte aansluiting varactor is die waarde van n ≈ 1/2, terwyl hyperabrupt varactors verskillende waardes het wat 'n steiler kapasiteitsverandering produseer.

Hierdie vergelyking verduidelik waarom kapasiteit vinnig afneem by laer spannings en meer geleidelik by hoër spannings, soos getoon in tipiese C–V kenmerk kurwes.

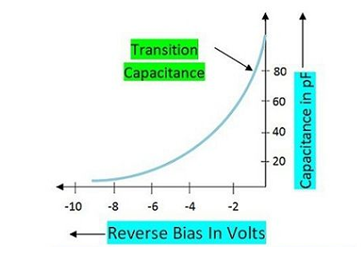

Hoe Omgekeerde Spanning Kapasiteit Verander

Hoe verander die kapasiteit van 'n varactor-diode namate die omgekeerde bias spanning toeneem? Soos in die grafiek getoon, is die kapasiteit die hoogste by lae omgekeerde spanning en neem geleidelik af namate die omgekeerde spanning meer negatief word. Hierdie verhouding is fundamenteel tot hoe varactor diodes as spanning-beheerde kondensators in RF en kommunikasie kringe werk.

Hierdie gedrag gebeur omdat die ontledingsgebied binne die PN-aansluiting as die dielektrikum van 'n kondensator optree. Wanneer omgekeerde bias toegepas word, vorm die ontledingsgebied tussen die P-tipe en N-tipe materiaal. By lae omgekeerde spanning is die ontledingsgebied smal, wat beteken dat die effektiewe afstand tussen ladingsgebiede klein is, wat lei tot hoër kapasiteit. Namate die omgekeerde spanning toeneem, verbreed die ontledingsgebied, wat die skeiding verhoog en die kapasiteit verminder.

Soos duidelik in die beeld getoon, is die kapasiteitrespons nie-linear, wat beteken dit neem nie af teen 'n konstante tempo nie, maar volg 'n gebogen oorgangprofiel. Hierdie kenmerk is essensieel vir frekwensie afstemming toepassings, waar klein veranderinge in spanning beheerde verskuiwings in kapasiteit kan produseer.

Hierdie spanning-afhanklike kapasiteit laat kringe toe om elektronies die afstemgedrag aan te pas sonder meganiese komponente. In plaas van 'n veranderlike kondensator te gebruik, word 'n DC-beheerspanning op die varactor-diode toegepas

Interne Struktuur van 'n Varactor Diode

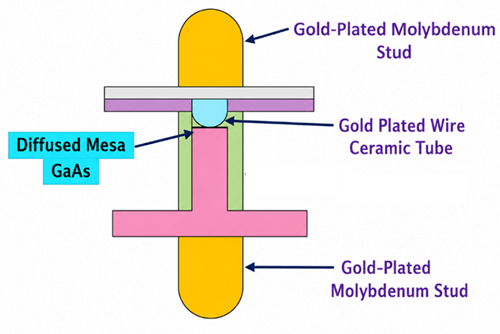

Die beeld hieronder wys die interne konstruksie van 'n mesa-tipe Gallium Arsenide (GaAs) varactor-diode. 'n Varactor-diode is spesiaal ontwerp om 'n beheerde verandering in kapasiteit te bied wanneer dit onder omgekeerde bias bedryf word. Sy konstruksie is geoptimaliseer om stabiele kapasiteit kenmerke by hoë frekwensies te bereik.

• Verspreide Mesa GaAs Aansluiting - In die middel van die toestel is die verspreide mesa GaAs aansluiting, wat die aktiewe gebied van die varactor-diode vorm. Hierdie PN-aansluiting is waar die ontledingsgebied ontwikkel wanneer omgekeerde spanning toegepas word. Namate die omgekeerde spanning verander, verander die breedte van die ontledingsgebied, wat die aansluiting kapasiteit laat varieer. Gallium Arsenide (GaAs) word dikwels gebruik in hoë-frekwensie en mikro golf toepassings vanweë sy uitstekende elektriese prestasie en lae parasitiese verliese.

• Goud-bedekte Draad - Die goud-bedekte draad bied die elektriese verbinding tussen die halfgeleier aansluiting en die eksterne terminaal. Goud word algemeen gebruik omdat dit lae elektriese weerstand, uitstekende geleidingsvermoë, en hoë weerstand teen korrosie bied. Dit help om betroubare elektriese prestasie oor tyd te handhaaf.

• Keramiek Buis - Die keramiek buis werk as 'n isolerende en ondersteunende struktuur vir die interne komponente. Dit bied meganiese stabiliteit en elektriese isolasie terwyl dit die halfgeleier aansluiting teen omgewingsfaktore soos vog, besoedeling, en meganiese spanning beskerm.

• Goud-bedekte Molybdeen Steke - Die boonste en onderste terminaal is goud-bedekte molybdeen steke. Hierdie steke dien as die eksterne elektriese verbindings van die diode. Molybdeen word gekies omdat sy termiese uitbreidingseienskappe verenigbaar is met halfgeleier materiale, wat help om meganiese spanning tydens temperatuurveranderinge te verminder. Die goud-bedekking verbeter geleidingsvermoë en beskerm die oppervlak teen oksidasie.

Die halfgeleier aansluiting is gemonteer tussen die metaal steke en verbind deur die binding draad. Wanneer 'n omgekeerde-bias spanning oor die terminaal toegepas word, vorm 'n ontledingsgebied binne die aansluiting. Die P-tipe en N-tipe gebiede funksioneer as kondensator plate, terwyl die ontledingsgebied as die dielektrikum optree. Deur die omgekeerde spanning te verander, verander die kapasiteit van die diode, wat die varactor-diode toelaat om as 'n spanning-beheerde kondensator op te tree.

Sleutel Elektriese Spesifikasies

Wanneer daar 'n varactor-diode gekies word, bepaal verskeie elektriese parameters sy afstemverrigting, frekwensie reeks, doeltreffendheid, en geskiktheid vir 'n spesifieke RF of mikro golf toepassing.

Kapasiteit Reeks

Kapasiteit reeks dui die minimum en maksimum kapasiteit aan wat die varactor-diode kan bied oor sy gespesifiseerde omgekeerde spanning reeks.

Tipiese waardes:

• Lae-kapasiteit RF varactors: 0.3 pF tot 10 pF

• Algemene afstem varactors: 2 pF tot 100 pF

• Hoë-kapasiteit afstem varactors: 20 pF tot 500 pF

• Spesiale toepassings: tot 1000 pF

'n Breër kapasiteitsskaal laat gemmiddeeld 'n groter tuneringsfasiliteit in ossillators en resonante kringe toe.

Tuneringsverhouding

Die tuneringsverhouding beskryf hoeveel die kapasiteit verander tussen die minimum en maksimum werkspannings.

Tuneringsverhouding = Maksimale Kapasiteit ÷ Minimum Kapasiteit

Tipiese waardes:

• Standaard abrupte aangrensingsvariërs: 2:1 tot 5:1

• Hyperabrupte variërs: 5:1 tot 15:1

• Gespesialiseerde mikro-golf variërs: tot 20:1

Hoër tuneringsverhoudings bied groter frekwensie-aanpassingsvermoë.

Terugbreekspanning

Terugbreekspanning spesifiseer die maksimum terugspanning wat toegepas kan word voordat die junksie begin om swaar te gele.

Tipiese waardes:

• Laagspanning variërs: 8 V tot 20 V

• Algemene doeleindes variërs: 20 V tot 50 V

• Hoogspanning tuneringsvariërs: 50 V tot 150 V

Ontwerpers werk tipies die diode baie onder sy breekwaardevermoë vir betroubaarheid.

Kwaliteitsfaktor (Q-faktor)

Die Q-faktor meet hoe doeltreffend die variër die energie stoor in vergelyking met die energie wat dit dissipateer.

Tipiese waardes:

• Standaard RF variërs: 50 tot 200

• Hoë-prestasie RF variërs: 200 tot 500

• Mikro-golf variërs: 500 tot 2000+

Hoër Q waardes produseer laer verliese en beter prestasie in ossillators, filters, en resonante kringe.

Serieweerstand

Serieweerstand, wat dikwels Rs genoem word, stel die interne weerstand van die diode voor.

Tipiese waardes:

• Mikro-golf variërs: 0.1 Ω tot 2 Ω

• RF tuneringsvariërs: 1 Ω tot 10 Ω

• Algemene doeleindes toestelle: tot 20 Ω

Laer serieweerstand verbeter die Q-faktor en verminder kragverliese.

Kapasiteitstoleransie

Kapasiteitstoleransie dui aan hoe nou die werklike kapasiteit ooreenstem met die gespesifiseerde waarde.

Tipiese waardes:

• Presisie variërs: ±2% tot ±5%

• Standaard variërs: ±10%

• Algemene doeleindes toestelle: ±20%

Stywer toleransies word verkies in frekwensie-gevoelige kringe.

Werksfrekwensiebereik

Varactor diodes is hoofsaaklik ontwerp vir RF en mikro-golf toepassings.

Tipiese bereike

• AM/FM radio tunerings: 500 kHz tot 200 MHz

• VHF/UHF stelsels: 30 MHz tot 3 GHz

• Selulaire en draadlose stelsels: 800 MHz tot 6 GHz

• Mikro-golf en radar stelsels: 6 GHz tot 100 GHz+

Die maksimum bruikbare frekwensie hang af van die diode se pakkie parasitics, kapasiteitswaarde, en Q-faktor.

Temperatuur stabiliteit

Temperatuur stabiliteit beskryf hoeveel kapasiteit verander met temperatuur.

Tipiese werks temperatuur bereike:

• Handelsgraad: 0°C tot +70°C

• Industriële graad: −40°C tot +85°C

• Verlengde industriële graad: −55°C tot +125°C

Tipiese kapasiteit temperatuur koëffisiënt:

• 50 ppm/°C tot 1000 ppm/°C, afhangende van toestel konstruksie en materiale.

Tipes van Varactor Diodes

Abrupte Junksie Varactor Diodes

Abrupte junksie varactor diodes gebruik 'n skerp gedefinieerde PN junksie met 'n relatief skielike verandering in dopan koncentrasie. Hul kapasiteit verander glad soos die terugspanning toeneem, maar die tuneringsreeks is gewoonlik gematigd. 'n Tipiese abrupte junksie varactor kan 'n tuneringsverhouding van ongeveer 2:1 tot 5:1 bied, met kapasiteitswaardes wat gewoonlik van 1 pF tot 200 pF wissel.

Hyperabrupte Junksie Varactor Diodes

Hyperabrupte junksie varactor diodes gebruik 'n spesiaal gegradeerde dopan profiel wat toelaat dat kapasiteit sterker verander met terugspanning. Dit gee hulle 'n veel breër tuneringsreeks as abrupte junksie tipes. Hul tuneringsverhouding is tipies rondom 5:1 tot 15:1, en sommige gespesialiseerde toestelle kan hoër gaan. Kapasiteitswaardes wissel dikwels van ongeveer 0.5 pF tot 100 pF.

Silikon Varactor Diodes

Silikon varactor diodes is die mees algemene tipe wat in kommersiële RF kringe gebruik word. Hulle is bekostigbaar, stabiel, en volop beskikbaar in baie kapasiteit en spanning waardes. Tipiese silikon varactors kan kapasiteitswaardes hê vanaf 1 pF tot 500 pF, terugbreekspannings van 8 V tot 100 V, en werksfrekwensies vanaf honderde kHz tot verskeie GHz, afhangende van die pakket en toestelontwerp.

Gallium Arsenide Varactor Diodes

Gallium Arsenide, of GaAs, varactor diodes is ontwerp vir hoër-frekwensie en mikro-golf toepassings. GaAs bied beter hoë-frekwensie prestasie as standaard silikon omdat dit hoër elektronmobiliteit en laer parasitiese verliese het. Hierdie varactors werk dikwels van ongeveer 1 GHz tot meer as 100 GHz, afhangende van die toestel struktuur. Hulle het gewoonlik lae kapasiteitswaardes, dikwels onder 10 pF, en lae serieweerstand vir 'n beter Q-faktor.

Dubbele Varactor Diodes

Dubbele varaktor diodes bevat twee ooreenstemmende varaktor diodes in een pakket. Hierdie struktuur help om die kapasitors ooreenkoms en volgakkuraatheid tussen die twee aansluitings te verbeter. Tipiese kapasiteitswaardes kan wissel van 2 pF tot 50 pF per diode, afhangende van die model. Dubbele varaktors is nuttig wanneer twee afstem-elemente saam met dieselfde beheer-spanning moet verander.

Hoë-Q Varaktor Diodes

Hoë-Q varaktor diodes is ontwerp vir lae verliese en hoë energie-doeltreffendheid in resonante kringe. Die Q-faktor toon hoe goed die diode energie stoor in vergelyking met hoeveel energie dit verloor. Standaard RF varaktors kan Q waardes hê van ongeveer 50 tot 200, terwyl hoë-Q varaktors 200 tot 2000 of hoër kan bereik by gespesifiseerde toetsfrekwensies. Hierdie toestelle het gewoonlik lae reeksweerstand, dikwels onder 1 Ω tot 5 Ω.

Mikrogolf Varaktor Diodes

Mikrogolf varaktor diodes is gemaak vir kringe wat by mikrogolf- en millimeter-golffrekwensies werk. Hulle het gewoonlik baie klein kapasiteitswaardes, dikwels van 0.1 pF tot 10 pF, om parasitiese effekte by hoë frekwensies te verminder. Hulle werksreeks kan verloop van ongeveer 3 GHz tot 100 GHz of meer, afhangende van die pakket en materiaal.

Afstem Varaktor Diodes

Afstem varaktor diodes is algemene-doel varaktors wat gebruik word vir elektroniese frekwensie-aanpassing. Hulle is ontwerp om meganiese verstelbare kapasitors in baie verbruikers- en kommunikasie kringe te vervang. Tipiese kapasiteitsreekse is ongeveer 2 pF tot 100 pF, met ompolingsspanningswaardes wat algemeen tussen 20 V en 50 V is.

Algemene Toepassings van Varaktor Diodes

• Spanning-beheerde Oscillators (VCO's) – Varaktor diodes word gebruik om oscilleerder frekwensie elektronies aan te pas deur die kapasiteit met 'n beheerspanning te varieer.

• Fase-geslote Lussisteme (PLL) – Verskaf presiese frekwensie afstem en stabilisering in kommunikasie en klok-genereringsstelsels.

• Frekwensie Sintetiseerders – Varaktor diodes stel die generasie van verskeie frekwensies van 'n enkele verwysingsbron in radio's en draadlose toerusting in staat.

• FM Radio Tuners – Vervang meganiese verstelbare kapasitors vir elektroniese stasie afstemming en outomatiese frekwensiebeheer.

• Televisie Tuners – Varaktor diodes stel elektroniese kanaalkeuse en frekwensieaanpassing in analoog en digitale televisie ontvangers in staat.

• RF Filters – Verskaf afstelbare filter kenmerke deur die resonante frekwensie van LC filter-netwerke te verander.

• Draadlose Kommunikasietoerusting – Gebruik in transceivers, ontvangers, en zenders vir frekwensiebeheer en sein afstemming.

• Satelliet Kommunikasiestelsels – Varaktor diodes ondersteun mikrogolf frekwensie afstemming, filtrering, en seinverwerkingsfunksies.

• Radar Stelsels – Gebruik in mikrogolf oscillators, fase verskuiwers, en frekwensiebeheer kringe wat op hoë frekwensies werk.

• Militêre en Lugvaart Elektronika – Toegepas in gevorderde radar, kommunikasie, en elektroniese oorlogsvoeringsstelsels wat presiese frekwensiebeheer vereis.

• Mediese RF Toerusting – Gebruik in gespesialiseerde beeldvorming, monitering, en draadlose mediese kommunikasiesisteme.

• Internet van Dinge (IoT) Toestelle – Varaktor diodes ondersteun kompakte RF afstemming en frekwensiebeheer funksies in draadlose sensors en gekoppelde toestelle.

Voorbeelde van Varaktor Diode Kringe

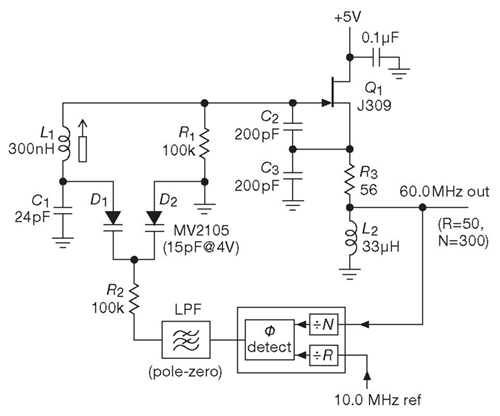

PLL Frekwensie Beheerkring

Die varaktor diodes D1 en D2 is gekoppel binne die VCO afstem-netwerk. Die PLL se fase-detektor vergelyk die uitvoerfrekwensie met die verwysingsfrekwensie en genereer 'n foutsein. Nadat dit deur die lusfilter gegaan het, word hierdie beheerspanning op die varaktor diodes toegepas deur middel van weerstand R2.

Namate die beheerspanning verander, verander die kapasiteit van die varaktor diodes. Dit verander die resonante frekwensie van die LC tankkring wat gevorm word deur L1, C1, en die varaktors. Die osillatorfrekwensie neem dus toe of af totdat die PLL op die gewenste frekwensie sluit.

Sodra dit gesluit is, pas die PLL voortdurend die varaktor kapasiteit aan om 'n stabiele uitvoerfrekwensie te handhaaf ten spyte van temperatureveranderinge, toevoervariasies, of komponentafwykings.

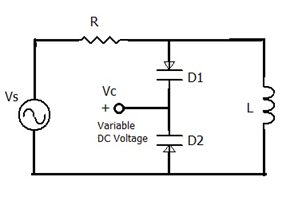

RF Filter Afstemkring

In hierdie kring is varaktor diodes D1 en D2 gekoppel as spanning-beheerde kapasitors. 'n Verstelbare DC spanning (Vc) word op die varaktors toegepas, wat hulle aansluiting kapasiteit verander. Saam met die induktor L vorm die varaktors 'n afstelbare LC resonante kring.

Wanneer die afstemspanning verander, verander die kapasiteit van die varaktor diodes, wat die resonante frekwensie van die kring skuif. Dit stel die filter in staat om elektronies na verskillende frekwensies af te stem sonder om 'n meganiese verstelbare kapasitor te gebruik.

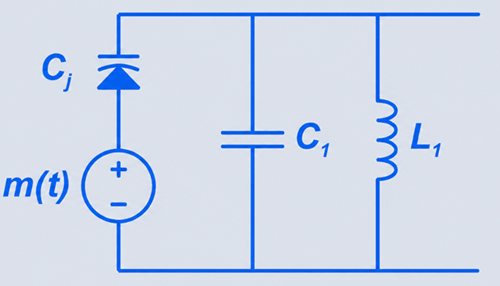

FM Modulator Kring

Hierdie stroombaan gebruik 'n varaktor diodes as 'n spanning-beheerde kapasitor. Die sein m(t) verander die omgekeerde bias spanning oor die varaktor diodes.

Wanneer die omgekeerde spanning verander, verander die varaktor se sarsie kapasiteit Cj ook. Hierdie kapasiteit werk saam met L1 en C1 om 'n LC resonante stroombaan te vorm.

Wanneer Cj toeneem, neem die resonansie frekwensie af. Wanneer Cj afneem, neem die resonansie frekwensie toe. Want die moduleringsein verander kontinuïteit die kapasiteit, wissel die uitvoer frekwensie met die sein. Dit produseer frekwensie modulering (FM).

Gewilde Varaktor Diodes en Hul Kenmerke

Varaktor diodes is beskikbaar in verskillende reekse afhangende van kapasiteit reeks, stem verhoudings, omgekeerde spanning gradering, en frekwensie prestasie.

BB109

Die BB109 is 'n wye gebruikte silikoon varaktor diodes wat ontwerp is vir FM radio tunings en algemene RF toepassings. Dit bied tipies 'n kapasiteit reeks van ongeveer 10 pF tot 30 pF, met 'n omgekeerde spanning gradering van ongeveer 1 V tot 30 V. Sy stem verhouding is gematigd, wat dit geskik maak vir VHF ontvangers, RF filters, en eenvoudige VCO stroombane. Dit is bekend vir sy stabiele prestasie in lae-krag analoog stem stelsels.

BB112

Die BB112 is 'n hoër-kapasiteit varaktor diodes wat algemeen gebruik word in TV tuners en kommunikasie ontvangers. Dit bied 'n kapasiteit reeks van ongeveer 12 pF tot 500 pF, afhangende van bias spanning, met 'n omgekeerde afbreek spanning rondom 30 V tot 60 V. Dit bied 'n hoër stem verhouding as BB109.

BBY51

Die BBY51 is 'n lae-kapasiteit, hoë frekwensie varaktor diodes wat ontwerp is vir UHF en mikrogolf toepassings. Dit werk tipies met kapasiteit waardes van 1 pF tot 6 pF, en ondersteun hoë frekwensie werking tot verskeie GHz. Dit word algemeen gebruik in VCO's, fase-geslote lusse, en RF front-end modules waar lae verlies en hoë Q faktor benodig word.

SMV1231 Reeks

Die SMV1231 reeks is 'n moderne silikoon hiperabrupte varaktor familie geoptimaliseer vir RF tuning toepassings. Dit bied gewoonlik kapasiteit reekse van 2 pF tot 20 pF, met omgekeerde spannings tot 30 V tot 50 V.

SMV1247 Reeks

Die SMV1247 reeks is ontwerp vir breër tuning toepassings wat hoër kapasiteit variasies vereis. Dit bied kapasiteit waardes van ongeveer 10 pF tot 100 pF, met uitstekende stem verhoudings wat 10:1 of hoër bereik.

MV2105

Die MV2105 is 'n klassieke silikoon varaktor diodes wat dikwels gebruik word in analoog stem stroombane. Dit bied 'n kapasiteit van ongeveer 15 pF by 4 V bias, wat dit geskik maak vir VHF ossillators en FM modulering stroombane.

1SV149

Die 1SV149 is 'n kompakte varaktor diodes wat ontwerp is vir hoë frekwensie toepassings soos mobiele kommunikasie stelsels. Dit ondersteun gewoonlik kapasiteit waardes van 2 pF tot 10 pF, met lae reeks weerstand en goeie Q faktor prestasie.

KV1235 Reeks

Die KV1235 reeks bestaan uit mikrogolf-graad varaktor diodes wat ontwerp is vir hoë prestasie RF en satelliet stelsels. Hierdie diodes werk in die GHz frekwensie reeks, gewoonlik van 1 GHz tot 20+ GHz, afhangende van die konfigurasie. Hulle bied lae kapasiteit, hoë Q faktor, en lae parasitiese verliese.

Varaktor Diodes vs Ander Stem Tegnologieë

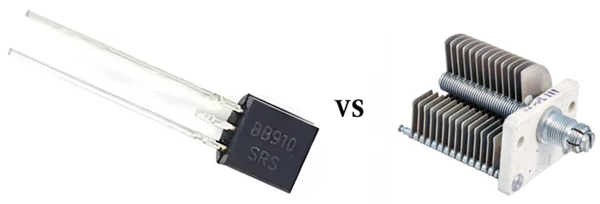

Varaktor Diodes vs Veranderlike Kapasitor

'n Varaktor diodes en 'n veranderlike kapasitor dien albei dieselfde funksionele doel om verstelbare kapasiteit te bied. Maar hul werking beginsels is fundamenteel verskillend. 'n Varaktor diodes is 'n halfgeleier toestel wat sy kapasiteit elektronies verander. Hierdie variasie gebeur wanneer 'n omgekeerde bias spanning die breedte van die ontledingsgebied binne die PN aansluiting verander. Aangesien hierdie proses heeltemal elektronies is, het die toestel geen bewegende dele nie, wat dit kompakte, vinnige, en hoogs geskik maak vir integrasie in moderne RF stroombane.

In teenstelling hiermee, bereik 'n veranderlike kapasitor kapasiteit aanpassing deur meganiese beweging van geleidend plate. Deur die afstand of oorvleueling area tussen hierdie plate te verander, word die kapasiteit waarde fisies gewysig. Terwyl hierdie meganiese benadering baie stabiele en lineêre kapasiteit gedrag bied, maak dit ook die komponent groter, stadiger, en meer geneig tot slytasie oor tyd.

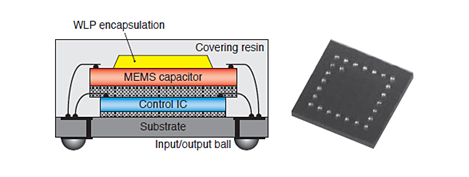

Varaktor Diodes vs MEMS Verstelbare Kapasitor

'n MEMS verstelbare kapasitor is gebaseer op mikro-elektromeganiese stelsel tegnologie, waar mikroskopiese meganiese strukture wat op silikoon skywe gemaak is, fisies beweeg om kapasiteit aan te pas. Anders as varaktor diodes, wat staatmaak op halfgeleier aansluiting eienskappe, bereik MEMS toestelle kapasiteit variasie deur beheerde meganiese verplasing op 'n mikro-skaal vlak.

Hierdie struktuurverskil gee MEMS kondensators verskeie prestasievoordele. Hulle bied tipies 'n hoër kwaliteit faktor (Q), laer insetverlies, en verbeterde lineariteit, veral in mikrogolf en millimeter-golf frekwensie reeks. Hierdie eienskappe maak hulle baie geskik vir hoë-prestasie RF voorste stelsels waar sein suiwerheid en lae vervorming krities is.

egter, MEMS verstelbare kondensators kom ook met praktiese beperkings. Hulle is oor die algemeen duurder, het 'n stadiger toedoenreaksie in vergelyking met varactor diodes, en vereis meer ingewikkelde integrasieprosesse in stroombaanontwerp. In teenstelling, varactor diodes bly die verkose keuse in die meeste kommersiële RF stelsels omdat hulle vinnige elektroniese tuning, laer koste, eenvoudiger implementering, en betroubare prestasie in VCO, PLL, en draadlose kommunikasietoepassings bied.

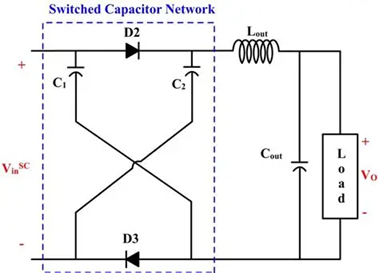

Varactor Diode teenwoordig Switched Capacitor Netwerke

'n Geknipte kondensator netwerk werk op 'n heeltemal ander beginsel in vergelyking met 'n varactor diode. In plaas daarvan om voortdurende kapasiteitsvariëteite te bied, gebruik dit verskeie vaste kondensators wat selektief gekoppel of ontkoppel word met behulp van elektroniese skakelaars soos MOSFETs. Dit skep diskrete kapasiteitsstap in plaas van gladde analoog variasie.

In terme van prestasie bied geknipte kondensator netwerke hoë presisie, uitstekende herhaalbaarheid, en sterk temperatuur stabiliteit omdat elke kondensator 'n vaste en goed gedefinieerde waarde het. Hulle vermy ook die nie-lineêre kapasiteits-spanning gedrag wat geassosieer word met varactor diodes, wat hulle meer voorspelbaar maak in digitale-beheerde RF stelsels.

Ten spyte van hierdie voordele is hul hoofbeperking die gebrek aan voortdurende tuning. Aangesien kapasiteit in stappe verander, is frekwensie aanpassing minder glad, wat die resolusie in sensitiewe RF toepassings kan verminder. Varactor diodes oorkom hierdie beperking deur voortdurende kapasiteitsbeheer deur spanning variasie te bied.

Toekomsneigings in Varactor Diode Tegnologie

Toekomsneigings in varactor diode tegnologie fokus op die verbetering van prestasie vir volgende generasie hoë-frekwensie stelsels soos 5G, 6G, satellietkommunikasie, en radar toepassings. Sleutelsontwikkeling sluit hoër Q faktor, laer verliese, wyer tuning reeks, en beter temperatuur stabiliteit in om werking by mikrogolf en millimeter-golf frekwensies te ondersteun. Navorsing bevorder ook die gebruik van materiale soos GaAs en SiGe om hoë-frekwensie doeltreffendheid te verbeter. Boonop is integrasie in kompakte RF modules en hibriede tuning stelsels wat varactors met MEMS en digitale netwerke kombineer al hoe vaker. Hierdie verbeterings verseker dat varactor diodes noodsaaklik bly vir kompakte, vinnige, en elektronies beheerde frekwensie tuning in moderne kommunikasie stelsels.

Gereeld Gevraagde Vrae [FAQ]

1. Waarom word die kapasiteitsverandering in 'n varactor diode as nie-lineêr beskou, en hoe beïnvloed dit RF stroombaanontwerp?

Die kapasiteit verander nie-lineêr omdat dit afhanklik is van die ontledingsgebied breedte, wat nie lineêr toeneem met omgekeerde spanning nie. Hierdie nie-lineariteit moet in RF ontwerp in ag geneem word om stabiele tuning en voorspelbare frekwensie respons te verseker.

2. Hoe beïnvloed die kwaliteit faktor (Q) van 'n varactor diode prestasie in hoë-frekwensie osillators?

'n Hoër Q faktor verminder energieverlies in die resonante stroombaan, wat lei tot laer fase ruis en verbeterde frekwensie stabiliteit in osillators soos VCO en PLL stelsels.

3. Wat is die effek van reeks weerstand op varactor diode doeltreffendheid in mikrogolf toepassings?

Hoër reeks weerstand verhoog kragverlies en verminder Q faktor, wat prestasie by mikrogolffrekwensies degradeer. Lae Rs is noodsaaklik vir doeltreffende hoë-frekwensie werking.

4. Waarom word hyperabrupte junks varactor diodes verkies in wye tuning reeks toepassings?

Hulle bied 'n sterker kapasiteitsvariatie per spanning verandering deur middel van geengineerde doping profiele, wat 'n groter tuning verhouding toelaat in vergelyking met abrupte junktipes.

5. Hoe beïnvloed temperatuur variasie die stabiliteit van varactor-gebaseerde RF stroombane?

Temperatuurveranderinge kan kapasiteitswaardes effens verskuif, wat frekwensie drift kan veroorsaak. Hoë kwaliteit ontwerpe kompenseer deur temperatuur-stabiele materiale of stroombaan terugvoerbeheer te gebruik.

6. Wat beperk die maksimum frekwensie werking van 'n varactor diode in werklike RF stelsels?

Parasitiese induktansie, pakkie ontwerp, en interne weerstand beperk prestasie by baie hoë frekwensies, wat effektiwiteit in mikrogolf en millimeter-golf reekse verminder.

7. Waarom word GaAs varactor diodes verkies in mikrogolf en satelliet stelsels in plaas van silikon-gebaseerde tipes?

GaAs toestelle het hoër elektron mobiliteit en laer parasitiese verliese, wat beter prestasie by GHz en millimeter-golf frekwensies toelaat.

8. Hoe beïnvloed die stemverhouding die bruikbaarheid van 'n varaktordiode in RF-filterontwerp?

'n Hoër stemverhouding stel 'n breër frekwensie-aanpassingsreeks moontlik, wat die diode meer buigsaam maak vir multi-band of aanpasbare RF-filters.
