INA226 Stroombaan & Kragmonitor IC vir Akurate Kragmonitering

Die INA226 is 'n nuttige stroomshunt en kragmonitor wat ontwerp is om hierdie waardes digitaal te meet deur middel van 'n I²C- of SMBus-koppelvlak. Hierdie artikel verduidelik wat die INA226 is, hoe dit werk, sy sleutelspesifikasies, pen funksies, praktiese gebruike, shunt weerstand keuse, en hoe dit vergelyk met ander stroom sens ICs.

Katalogus

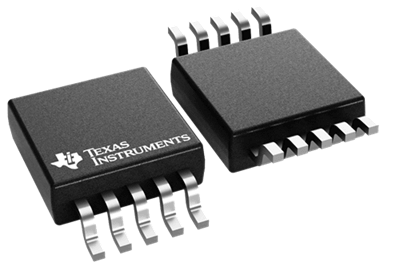

Oorsig van INA226

Die INA226 is 'n stroomshunt en kragmonitor met 'n I²C- en SMBus-geschikte koppelvlak. Dit meet beide die shunt spanning oor 'n eksterne weerstand en die bus toevoer spanning, en gebruik interne kalibrasie en vermenigvuldiging om direkte digitale lesings van stroom en krag te verskaf.

Die toestel kan stroom op algemene mode bus spannings van 0 V tot 36 V waarneem, onafhanklik van sy eie toevoer spanning. Dit werk vanaf 'n 2.7 V tot 5.5 V toevoer en trek tipies ongeveer 330 µA. Dit ondersteun ook programmeerbare kalibrasie, omskakelings tye, gemiddeldes, en tot 16 programmeerbare I²C adresse.

As jy belangstel om die INA226 aan te skaf, voel vry om ons te kontak oor pryse en beskikbaarheid.

INA226 Sleutelkenmerke en Spesifikasies

Parameter	Spesifikasie
Toestel tipe	Stroom, Spanning, en Kragmonitor
Bus Spanning Meetbereik	0 V tot 36 V
Stroom Sensing Metode	Hoë-Sy en Lae-Sy Sensing
Gemaakte Parameters	Stroom, Spanning, Krag
Shunt Spanning Meetbereik	±81.92 mV
ADC Resolusie	16-bis
Versterking Fout (Maksimum)	±0.1%
Invoer Offset Spanning (Maksimum)	10 μV
Gemiddeling Modus	Konfigureerbaar
Omskakelings Tyd	Programmeerbaar
Kommunikasie Koppelvlak	I²C / SMBus Geshik
I²C Adresse	16 Programmeerbare Adresse
Toegepaste Spanning (Werkend)	2.7 V tot 5.5 V
Krag Berekening	Intern
Kalibrasies Register	Gebruiker Programmeerbaar
Waarskuwing Funksie	Programmeerbare Waarskuwing Pin
Pakket Tipe	10-Pin VSSOP (DGS)

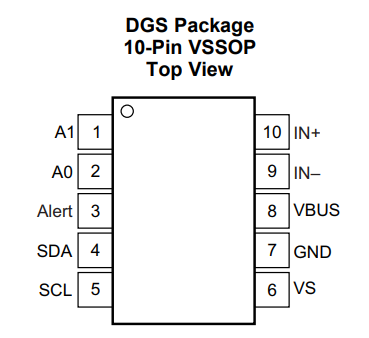

INA226 Pen Konfigurasie en Funksies

Pen Nommer	Pen Naam	Tipe	Funksie
1	A1	Invoer	I²C adres keuse pen. Word saam met A0 gebruik om een van 16 moontlike I²C adresse te configureer, wat meerdere INA226 toestelle op dieselfde bus moontlik maak.
2	A0	Invoer	I²C adres keuse pen. Bepaal die toestel adres saam met die A1 pen.
3	ALERT	Uitvoer	Open-drain alarm uitgang. Kan alarm gee vir oorstroom, onder spanning, oor spanning, krag grense, of omskakelingsgereed gebeurtenisse.
4	SDA	Bi-direksionele I/O	Seriële data lyn van die I²C-koppelvlak. Gebruik om konfigurasieopdragte en meting data tussen die INA226 en die gasheerbeheerder oor te dra.
5	SCL	Inset	Seriële klok lyn van die I²C-koppelvlak. Verskaf tydsinkronisasie vir data kommunikasie.
6	VS	Kraginvoer	Toestelkraftige spanning invoer. Ondersteun 'n werks spanning reeks van 2.7 V tot 5.5 V.
7	GND	Aarde	Aarde verwysing vir die toestel en kragtoevoer. Alle spanning metings is verwys na hierdie pen.
8	VBUS	Analoge Invoer	Bus spanning meting invoer. Monitor die spanning van die kragrail wat gemeet word.
9	IN−	Analoge Invoer	Negatiewe shunt spanning invoer. Gekoppel aan een kant van die eksterne stroom-sensor weerstand.
10	IN+	Analoge Invoer	Positiewe shunt spanning invoer. Gekoppel aan die ander kant van die eksterne stroom-sensor weerstand. Die spanning verskil tussen IN+ en IN− word gebruik om die stroom te bereken.

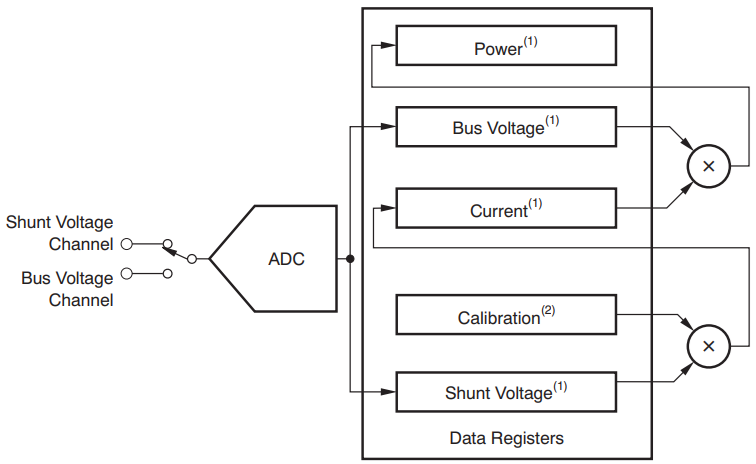

INA226 Interne Blokdiagram

Hierdie blokdiagram verduidelik hoe die INA226 analoog metings in nuttige digitale data omskakel. Die toestel wissel voortdurend tussen die shunt spanning kanaal en die bus spanning kanaal, wat albei seine na sy interne analoog-naar-digitaal omskakelaar (ADC) stuur. Die ADC omskakel hierdie analoge spannings in digitale waardes wat deur die interne registers verwerk kan word.

Die shunt spanning meting word gekombineer met die kalibrasiewaarde wat deur die gebruiker geprogrammeer is om die werklike lasstroom te bereken. Die resultaat stroomwaarde word in die Stroomregister gestoor, terwyl die gemete aandryf spanning in die Bus Spanningsregister gestoor word. Die INA226 vermenigvuldig dan die stroom- en bus spanning waardes intern om die kragverbruik te bepaal, wat in die Kragregister gestoor word. Hierdie berekende waardes kan deur die I²C-koppelvlak aangespreek word, wat 'n mikrobeheerder in staat stel om stroom, spanning en krag te monitor sonder om ingewikkelde berekeninge ekstern uit te voer.

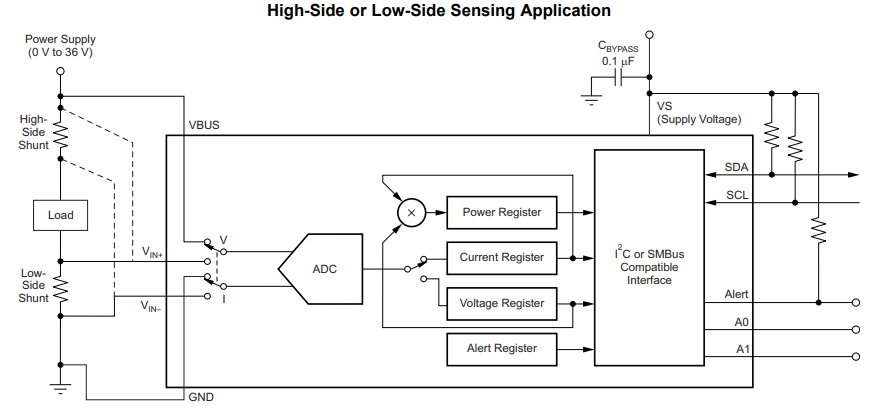

INA226 Aansoekkring

Die verskillende plekke waar 'n shunt weerstand geïnstalleer kan word wanneer stroom met die INA226 gemeet word, word in die aansoekkring hieronder getoon. In 'n hoë-kant sensoring konfigurasie, word die shunt weerstand tussen die kragtoevoer en die las geplaas. Hierdie rangskikking laat die toestel toe om lasstroom te monitor terwyl dit 'n direkte aardverbinding vir die las behou. Hoë-kant sensoring word algemeen gebruik in battery-aangedreven stelsels, kragtoevoer, en industriële toerusting omdat dit lasfoute kan opspoor sonder om die aard verwysing te beïnvloed.

In 'n lae-kant sensoring konfigurasie, word die shunt weerstand tussen die las en aarde geïnstalleer. Hierdie metode is dikwels eenvoudiger om te implementeer omdat die gevoelte spanning naby die aardpotensiaal bly. Dit is egter nie meer dieselfde aard verwysing as die kragbron nie, wat in sommige stelsels dalk nie aanvaarbaar is nie. Die INA226 ondersteun albei benaderings, wat ontwerper die buigsaamheid gee om die mees geskikte stroommeetmetode vir 'n bepaalde toepassing te kies.

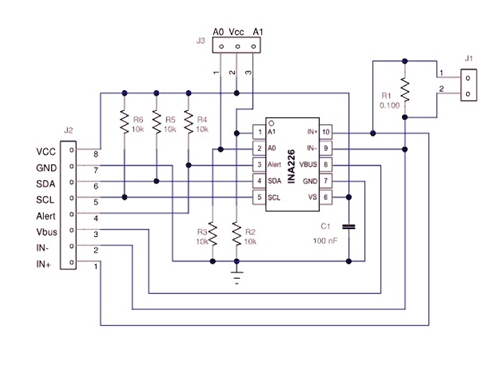

INA226 Tipiese Verbindingkring

'n Praktiese implementering van die INA226 in 'n werklike monitorstelsel. 'n 0.1 Ω shunt weerstand is in serie met die las gekoppel sodat die INA226 die spanning val wat deur lasstroom geskep word, kan meet. Die IN+ en IN− penne is oor die weerstand gekoppel, wat die toestel toelaat om die stroomvloei deur die las te bepaal.

Die kring sluit ook die verbinding in wat nodig is vir kommunikasie en werking. Die SDA en SCL lyne bied I²C kommunikasie met 'n mikrobeheerder, terwyl trekweere weerstande betroubare seinvlakke op die bus verseker. 'n Ontkoppelkapasitor is tussen die krag- en aardpene gekoppel om geraas te verminder en werking te stabiliseer. Die A0 en A1 penne laat die I²C adres toe om geconfigureer te word wanneer verskeie INA226 toestelle dieselfde kommunikasiebus deel. 'n ALERT uitset is ook voorsien, wat die toestel in staat stel om die beheerder te kennisgewing wanneer 'n geprogrammeerde spanning, stroom, of kraggrens oorskry is. Hierdie diagram dien as 'n praktiese bedrading voorbeeld wat direk aangepas kan word vir stroom- en kragmonitering toepassings.

Regte Wereld-toepassings van die INA226

Batterybestuurstelsels

Die INA226 word algemeen in battery-aangedrewe stelsels gebruik om laai- en ontlaai-stroom te monitor. Deur battery spanning, stroomvloei en kragverbruik te meet, help dit om battery prestasie te verbeter en bied akkurate inligting oor energieverbruik. Jy kan die data ook gebruik om oortollige stroomtoestande te detecteer en batterylewe te optimaliseer.

Kragvoorsiening Monitering

Baie kragvoorsienings gebruik die INA226 om uitsetspanning en laaistroom in werklike tyd te monitor. Die toestel help ingenieurs om te verifieer dat die kragvoorsiening binne sy ontwerpkatore werk en kan oortollige stroom trekkies identifiseer wat 'n fout of oortellingstoestand kan aandui.

Sonenergie Stelsels

In son-aangedrewe toerusting kan die INA226 die spanning en stroom wat deur sonpaneel geproduseer word, sowel as die krag wat aan batterye of laaie gelewer word, volg. Hierdie inligting help om stelselhierdie doeltreffendheid te evalueer en energie-opwekking onder verskillende omgewingsomstandighede te monitor.

Bediener en Datacentertoerusting

Bedieners en netwerktoerusting vereis dikwels presiese kragmonitering om energie-doeltreffendheid te verbeter. Die INA226 stel stelselaars in staat om die kragverbruik van verwerkers, geheue modules, stoor toestelle en kragrails te meet, wat operateurs help om energieverbruik meer effektief te bestuur.

Industriële Beheerstelsels

Industriële toerusting bevat dikwels motors, sensors, beheerders en kommunikasiemodules wat betroubare kragmonitering vereis. Die INA226 bied deurlopende metings wat help om abnormale bedryfsomstandighede te detecteer, wat die risiko van onverwagte stelselfoute verminder.

Elektriese Voertuig Elektronika

Elektriese voertuie bevat baie elektroniese subsisteme wat huidige en kragmonitering vereis. Die INA226 kan gebruik word om batterypakkette, aan boord kragomsetters, laai sirkels, en bykomende elektroniese modules te monitor, wat akkurate meetdata vir stelselbestuur en beskerming bied.

Geïnkorporeerde en IoT Toestelle

Geïnkorporeerde stelsels en Internet of Things (IoT) toestelle opereer dikwels onder streng krag begrotings. Die INA226 help ontwikkelaars om kragverbruik tydens werking te analiseer, wat hulle toelaat om firmware te optimaliseer, energieverbruik te verminder en battery tyd te verleng.

DC Motor en Laai Monitering

Die INA226 kan die stroom monitor wat deur DC motors, pompe, waaiers en ander laaie getrek word. Deur veranderinge in stroomverbruik te volg, kan die stelsel oortollige, meganiese foute, vasgestelde motors of ongewone bedryfsomstandighede detecteer voordat hulle skade aanrig.

Kies die Regte Shunt Weerstand vir INA226

Verstaan die Rol van die Shunt Weerstand

'n Shuntweerstand is 'n baie lae-waarde presisieweerstand wat in serie met die las verbind is. Soos stroom deur die weerstand vloei, ontwikkel 'n klein spanning val oor dit. Die INA226 meet hierdie spanningsval en bereken die stroom met behulp van Ohm se Wet.

'n Groter weerstandwaarde produseer 'n groter spanningsval, wat stroommetings makliker en moontlik meer akkuraat maak. Dit verhoog egter ook kragverlies en hitteproduksie. 'n Kleinere weerstand verminder kragverlies maar skep 'n kleiner meetsein.

Kies die Weerstandwaarde

Die weerstandwaarde moet gekies word volgens die maksimum stroom wat die stroombaan verwag word om te dra. Die doel is om 'n meetbare spanningsval te genereer terwyl vermorsde krag tot 'n minimum beperk word.

Maksimum Stroom	Tipiese Shunt Weerstand
Onder 1 A	0.1 Ω tot 0.5 Ω
1 A tot 10 A	0.01 Ω tot 0.1 Ω
10 A tot 50 A	0.001 Ω tot 0.01 Ω
Bo 50 A	Minder as 0.001 Ω

Byvoorbeeld, 'n 10 A stelsel gebruik algemeen 'n 0.01 Ω shuntweerstand. By 10 A is die spanningsval 100 mV, wat goed geskik is vir akkurate meting terwyl kragverlies relatief laag gehou word.

Berekening van Spanningsval

Die spanningsval oor die shuntweerstand kan bereken word met:

V_SHUNT=I×R_SHUNT

Byvoorbeeld, as 'n las 5 A trek en die shuntweerstand 0.01 Ω is:

V_SHUNT=5×0.01=0.05V

Die INA226 meet hierdie 50 mV val en gebruik dit om die lasstroom te bereken.

Kontroleer Krag Dissipasie

Die weerstand moet in staat wees om die krag wat dit dissipereer, veilig te hanteer. Die kragverlies word bereken met:

P=I²×R

Vir 'n 10 A las met 'n 0.01 Ω shuntweerstand:

P=10²×0.01=1W

In hierdie geval moet 'n weerstand wat bo 1 W gegradeer is, gekies word, tipies 2 W of hoër, om 'n veiligheidsmarge te bied en betroubaarheid te verbeter.

Belangrikheid van Toleransie en Akkuraatheid

Vir akkurate huidige metings moet 'n presisiester resistors met 'n lae toleransie gebruik word. Weerstande met ±1%, ±0.5%, of ±0.1% toleransie bied beter meet akkuraatheid as standaard weerstands. Laer toleransiewaarde verminder meetfoute en verbeter konsistensie tussen toestelle.

Temperatuurkoëffisiënt oorwegings

Soos temperatuur verander, kan weerstandswaardes afwyk. 'n Lae temperatuurkoëffisiënt (TCR) help om akkuraatheid oor verskillende werktemperatures te handhaaf. Presisie huidige-sensieweerstande bied tipies lae TCR-waardes wat meetveranderings wat veroorsaak word deur verhitting, minimaliseer.

PCB-lay-out aanbevelings

Die shuntweerstand moet naby die INA226 invoerpenne geplaas word om geraas en meetfoute te verminder. Korte, breë koper bane help om addisionele weerstand in die huidige pad te minimaliseer. Vir hoë-huidige ontwerpe word Kelvin-verbindinge dikwels gebruik om sensiewe akkuraatheid te verbeter deur foute wat veroorsaak word deur PCB-baanweerstand uit te skakel.

INA226 vs Ander Huidige Sens ICs

Spesifikasie	INA226	INA219	INA228	ACS712
vervaardiger	Texas Instruments	Texas Instruments	Texas Instruments	Allegro MicroSystems
Huidige Sens metode	Shuntweerstand	Shuntweerstand	Shuntweerstand	Hall-effek
ADC-resolusie	16-bis	12-bis	20-bis	Analoog-uitset
Bus spanning reeks	0 V tot 36 V	0 V tot 26 V	0 V tot 85 V	Nie van toepassing
Shunt spanning reeks	±81.92 mV	±320 mV	±163.84 mV	Interne Hall sensor
Shunt spanning resolusie	2.5 µV	10 µV	312.5 nV	Nie van toepassing
Bus spanning resolusie	1.25 mV	4 mV	195.3 µV	Nie van toepassing
Winsfout (Max)	0.1%	0.5%	0.05%	1.5% Tipies
Offset spanning	10 µV Max	100 µV Max	1.6 µV Tipies	Hall-sensor offset
Maksimum gemeenskaplike spanning	36 V	26 V	85 V	Geïsoleerde huidige pad
Programmeerbare adresse	16	4	16	Nee
Voorsienings spanning	2.7 V tot 5.5 V	3 V tot 5.5 V	2.7 V tot 5.5 V	5 V
Isolasie	Nee	Nee	Nee	Ja (2.4 kVRMS)
Werking temperatuur	-40°C tot +125°C	-40°C tot +85°C	-40°C tot +125°C	-40°C tot +85°C
Tipiese toepassingsvlak	Nywerheid	Algemene doeleindes	Presisie energie monitering	Hoë-huidige isolasie

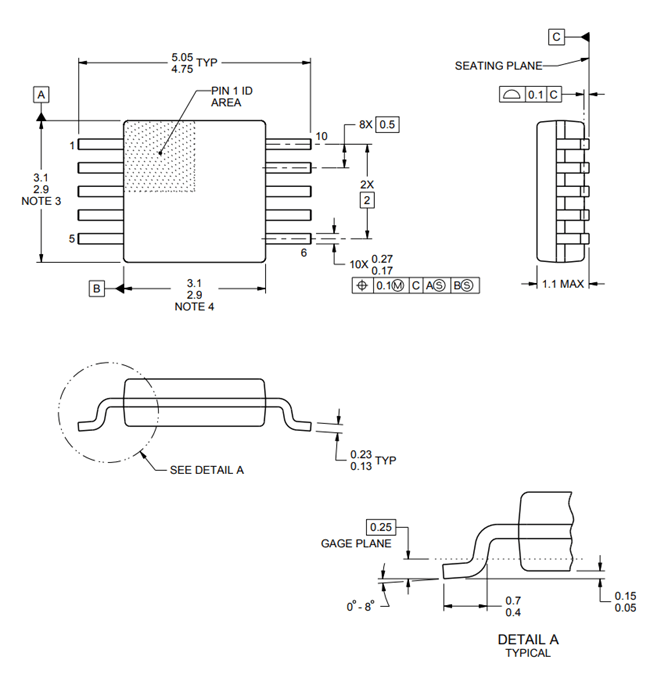

INA226 Meganiese Afmetings

Gevolgtrekking

Die INA226 is 'n betroubare keuse om huidige, spanning, en krag in baie elektriese stelsels te meet. Sy 16-bis ADC, programmeerbare kalibrasie, I²C/SMBus koppelvlak, waarskuwingsfunksie, en breë bus spanning reeks maak dit nuttiger as 'n basiese huidige sensor. Deur analoog metings in digitale waarde om te sit, help dit om die werklading van die mikrobeheerder te verminder en maak krag monitering makliker om te implementeer. Om die beste prestasie uit die INA226 te verkry, moet die eksterne shuntweerstand sorgvuldig gekies word. Die weerstandwaarde, kraggraderings, toleransie, temperatuurkoëffisiënt, en PCB-lay-out beïnvloed almal meet akkuraatheid.

Gereeld gevraagde vrae [FAQ]

1. Hoe verbeter die INA226 meet akkuraatheid in vergelyking met die gebruik van 'n ADC direk op 'n mikrobeheerder?

Die INA226 sluit 'n presisie-versterker, 'n 16-bis ADC, en kalibrasiefunksies in wat spesifiek ontwerp is vir huidige sensoring. Dit bied hoër akkuraatheid en beter geraasprestasie as die meeste ingeboude mikrobeheerder ADC's.

2. Kan meerdere INA226-toestelle aan dieselfde I²C-bus gekoppel word?

Ja. Die INA226 ondersteun tot 16 programmeerbare I²C adresse met behulp van die A0 en A1 penne, waarmee verskeie toestelle op dieselfde kommunikasiebus kan werk.

3. Wat gebeur as die shuntweerstandwaarde verkeerd ingevoer word tydens kalibrasie?

Verkeerde kalibrasie-instellings kan onakkurate huidige en kraglesings veroorsaak. Die gemete spanning mag steeds korrek wees, maar berekende huidige en kragwaarde sal foute bevat.

4. Is die INA226 geskik om baie lae huidige te monitor?

Ja. Sy 16-bis resolusie en lae offset spanning stel dit in staat om klein spanningstoenames oor presisie shuntweerstande te detecteer, wat dit geskik maak vir lae-huidige moniteringstoepassings.

5. Hoe verbeter gemiddeldes die INA226 se meetprestasie?

Gemiddeldes kombineer meervoudige metings voordat 'n resultaat gerapporteer word. Dit help om geraas te verminder, verbeter leesstabiliteit, en verhoog meetnauwkeurigheid in elektries rumoerige omgewings.

6. Kan die INA226 abnormale kragverbruik outomaties opspoor?

Ja. Die ALERT-pin kan geconfigureer word om te triggele wanneer stroom, spanning, of krag gebruikers gedefinieerde perke oorskry, wat die stelsel toelaat om vinnig op fout toestande te reageer.

7. Waarom word Kelvin waarneming aanbeveel wanneer die INA226 gebruik word?

Kelvin waarneming gebruik aparte meetspore wat direk aan die shunt weerstandterminale gekoppel is. Dit verminder foute wat veroorsaak word deur PCB-spoorweerstand en verbeter die stroommeetnauwkeurigheid.
