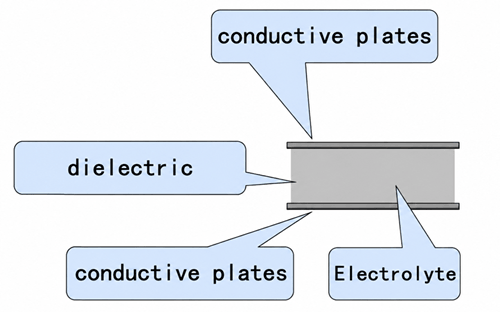

'n Parallelplaatkapasitor is gebou met twee geleidingsplate wat parallel aan mekaar geplaas is. Hierdie plate is gewoonlik gemaak van geleidingsmetale soos aluminium, koper, of gemetalliseerde foelie. Hulle is naby mekaar geposisioneer maar raak nie aan mekaar nie, wat 'n klein spasie tussen hulle laat.

Die spasie tussen die plate is gevul met 'n isolasie materiaal genaamd 'n dielektriese. Gewone dielektriese materiale sluit lug, papier, plastiek film, keramiek, mica, en glas in. Die dielektriese skei die plate, voorkom direkte elektriese kontak, en help om die kapasitor se spanninggrens en kapasitansiewaarde te definieer.
Eksterne terminals of leidings is aan die twee plate gekoppel sodat die kapasitor aan 'n stroombaan gekoppel kan word. In praktiese ontwerpe kan die plate en die dielektriese as platte blaaie, gestapelde lae, of gerolde foelie-strukture georganiseer word om ruimte te bespaar terwyl die basiese konstruksie dieselfde bly.

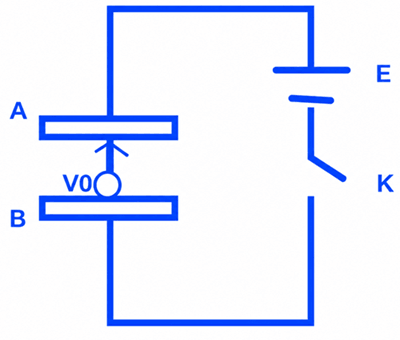

Die laaikring van 'n parallelplaatkapasitor bestaan uit 'n kapasitor gekoppel aan 'n DC-spanningsbron E deur 'n skakelaar K. Die twee kapasitorplate, gemerk A en B, is aan teenoorgestelde terminals van die battery gekoppel. Die spanningsbron verskaf die energie wat benodig word om ladings op die plate te beweeg, terwyl die skakelaar beheer wanneer die laaiprovek begun.
Wanneer die skakelaar K gesluit word, vloei elektroniese deur die eksterne stroombaan van die negatiewe terminal van die battery na een kapasitorplaat. Terselfdertyd word elektrone van die teenoorgestelde plaat verwyder en na die positiewe terminal van die battery getrek. As gevolg hiervan word plaat A positief gelaai en plaat B negatief gelaai. Aangesien die dielektriese tussen die plate 'n isolator is, kan lading nie direk deur die kapasitor vloei nie.

Namate ladings op die plate opbou, ontwikkel 'n spanning verskil V₀ oor die kapasitor. Hierdie spanning neem geleidelik toe namate meer lading gestoor word. Die laaistreken is aanvanklik op sy maksimum waarde en neem dan af namate die kapasitor spanning na die battery spanning nader.
Die laaiproces gaan voort totdat die kapasitor spanning gelyk is aan die toevoer spanning E. Op hierdie punt is die kapasitor ten volle gelaai, en die stroom stop om in die Gelykstroom (DC) kring te vloei.
'n Parallelplaatkapasitor werk deur elektriese lading tussen twee geleidingsplaten te skei. Wanneer spanning toegepas word, word een plaat positief gelaai en die ander negatief gelaai. Hierdie teenoorgestelde ladings staan teenoor mekaar oor die diëlektriese materiaal.
Die geskeide ladings skep 'n elektriese veld in die ruimte tussen die plate. Aangesien die diëlektriese materiaal 'nIsolator is, verhinder dit dat die ladings direk van een plaat na die ander beweeg. In plaas daarvan word die energie gestoor in die elektriese veld wat tussen die plate gevorm word.
Soos die gestoor ladings toeneem, neem die spanning oor die kapasitor ook toe. Die kapasitor hou aan om energie te stoor totdat sy spanning ooreenstem met die toegepaste spanning. Daarna bly dit gelaai totdat dit aan 'n ontlaaipad gekonnekteer word.
Die kapasiteit van 'n parallelplaatkapasitor hang af van sy fisiese konstruksie. Spesifiek, dit word bepaal deur die area van die geleidingsplate, die afstand tussen die plate, en die diëlektriese materiaal wat tussen hulle geplaas is. Hierdie faktore bepaal hoeveel elektriese lading die kapasitor kan stoor vir 'n bepaalde toegepaste spanning.
Die kapasiteit word bereken met behulp van die formule:

Waar:
C = kapasiteit (F)
ε = permittiwiteit van die diëlektriese materiaal (F/m)
A = effektiewe area van een plaat (m²)
d = afstand tussen die plate (m)
Hierdie formule toon dat kapasiteit toeneem wanneer die plaatarea groter word omdat meer lading op die plaatoppervlak gestoor kan word. Kapasiteit neem ook toe wanneer 'n diëlektriese materiaal met 'n hoër permittiwiteit gebruik word, aangesien die diëlektriese die kapasitor se vermoë om elektriese energie te stoor versterk. Omgekeerd verminder die verhoging van die afstand tussen die plate die kapasiteit omdat die elektriese veld minder gekonsentreerd word.
Vir 'n kapasitor met lug of vakuum tussen die plate, is die permittiwiteit gelyk aan die permittiwiteit van vrye ruimte (ε₀). Wanneer 'n ander diëlektriese materiaal gebruik word, word die permittiwiteit ε = εᵣε₀, waar εᵣ die relatiewe permittiwiteit (diëlektriese konstante) van die materiaal is. Dit is waarom verskillende diëlektriese materiale 'n betekenisvolle invloed op die finale kapasiteitswaarde kan hê.

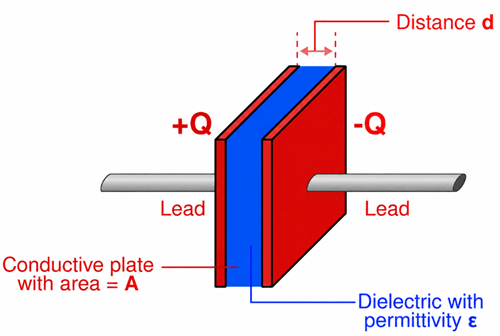

Die afleiding van die parallelplaatkapasitorformule begin met die struktuur wat in die figuur getoon word. Die kapasitor bestaan uit twee groot geleidingsplate met area A, geskei deur 'n klein afstand d. 'n Diëlektriese materiaal met permittiwiteit ε vul die ruimte tussen die plate. Een plaat dra 'n positiewe lading +Q, terwyl die ander 'n gelyke negatiewe lading −Q dra. Aangesien die plaatafstand baie kleiner is as die plaatdimensies, kan die elektriese veld tussen die plate as uniform beskou word.

Die eerste stap is om die oppervlaktespanningdigtheid op die plate te bepaal. Oppervlaktespanningdigtheid is gedefinieer as die lading wat oor die plaatarea versprei is:

waar σ die oppervlaktespanningdigtheid is, Q die lading op die plaat is, en A die plaatarea is.
Vir twee teenoorgestelde gelaaide parallelle plate kombineer die elektriese velde wat deur elke plaat geproduseer word in die gebied tussen hulle. Die resulterende elektriese veld tussen die plate is:

Deur die uitdrukking vir oppervlaktespanningdigtheid in te vul, gee:

Hierdie vergelyking toon dat die elektriese veld toeneem met gestoor lading en afneem namate die plaatarea groter word.
Die potensiaalverskil tussen die plate is gelyk aan die elektriese veld vermenigvuldig met die scheidingsafstand d:
V=Ed
Deur die elektriese velduitdrukking in te vul:

Kapasiteit is gedefinieer as die verhouding van gestoor lading tot die potensiaalverskil oor die kapasitor:

Deur V met die vorige resultaat te vervang, gee:

Na vereenvoudiging word die kapasiteit van 'n parallelplaatkapasitor:

Hierdie finale vergelyking toon dat kapasiteit direk proportioneel is aan die plaatarea en die diëlektriese permittiwiteit, terwyl dit omgekeerd proportioneel is aan die afstand tussen die plate. Daarom sal groter plate, 'n diëlektriese met hoër permittiwiteit of 'n kleiner plaatafstand lei tot 'n groter kapasiteitswaarde.
'n Parallelplaatkapasitor gebruik 'n diëlektriese materiaal met relatiewe permittiwiteit k = 3.5. Die plaatarea is 0.08 m², en die afstand tussen die plate is 0.002 m. Bereken die kapasiteit.
Oplossing:
Gegee:
- Area, A = 0.08 m²
- Afstand, d = 0.002 m
- Relatiewe permittiwiteit, k = 3.5
- Permittiwiteit van vrye ruimte, ε₀ = 8.854 × 10⁻¹² F/m
Die kapasitansie-formule is:

Vervang die waardes:

Antwoord: Die kapasitansie is 1.24 nF.
'n Parallelplaat-kapasitor het 'n kapasitansie van 500 pF. Die plate is geskei deur 0.0015 m, en lug word as die dielektrikum gebruik (k = 1). Bereken die vereiste plaatarea.
Oplossing:
Gegee:
- Kapasitansie, C = 500 pF = 500 × 10⁻¹² F
- Afstand, d = 0.0015 m
- Relatiewe permittiwiteit, k = 1
- Permittiwiteit van vrye ruimte, ε₀ = 8.854 × 10⁻¹² F/m
Herverskik die kapasitansie-formule:

Vervang die waardes:

Antwoord: Die vereiste plaatarea is 0.0847 m².
• Energie Stoor in Elektroniese Kringe - Parallelplaat-kapasitors stoor elektriese energie en vry dit wanneer nodig. Hulle word algemeen in kragbronne, tydsirkels, en puls-generasie toepassings gebruik.
• Signaalkoppeling en Filtrering - Hierdie kapasitors help om DC-sigale te blokkeer terwyl AC-sigale kan verbygaan. Hulle word wyd in versterkers, filters, en kommunikasiesirkels gebruik om seinkwaliteit te verbeter.
• Radiofrekwensie en Tuning Kringe - Parallelplaat-kapasitors word in oscillators, resonante kringe, en radiofrekwensie-toerusting gebruik. Hul kapasitansie help om werkfrekwensies en stemkenmerke te bepaal.
• Kapasitiewe Sensors - Veranderinge in plaatafstand of dielektriese eienskappe veroorsaak veranderinge in kapasitansie. Hierdie beginsel word in nabyheidsensors, verplasing sensors, druk sensors, en aanraking-sensitiewe toestelle gebruik.
• Aanraaktegnologie - Kapasitiewe aanraaksessies detecteer veranderinge in kapasitansie wanneer 'n vinger naderkom of die skerm aanraak, wat akkurate aanraakinvoer in slimfone, tablette, en beheerpanele moontlik maak.

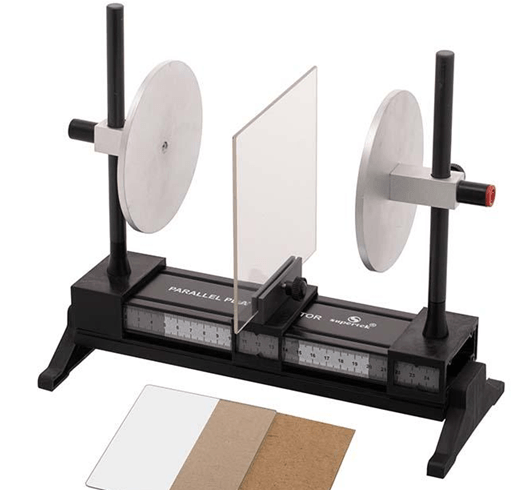

• Meting en Toetstoerusting - Parallelplaat-kapasitors word in laboratoriuminstrumente en toets toerusting gebruik om elektriese eienskappe te meet en die elektrostatiese gedrag te studie.
• Onderwys en Navorsing Toepassings - Hulle eenvoudige ontwerp maak hulle nuttig om kapasitansie, elektriese velde, dielektriese materiale, en laaddosering in fisika- en ingenieurslaboratoria te demonstreer.
'n Vermindering in die plaatafstand versterk die elektriese veld tussen die plate, wat die kapasitor toelaat om meer lading by dieselfde spanning te stoor. Dit verhoog direk die kapasitansie.
As die dielektrikum afbreek, kan stroom direk tussen die plate vloei, wat oormatige verhitting, verlies van gestoor energie, en moontlike skade aan die kapasitor veroorsaak.
Baie dielektrieke materiale het 'n hoër permittiwiteit as lug, wat die kapasitansie verhoog en toelaat dat meer energie in dieselfde fisiese grootte gestoor word.
Nee. Werklike kapasitors verloor geleidelik gestoor lading as gevolg van lekkasies, dielektriese onvolmaakthede, en eksterne stroombaan-omstandighede.
Namate laading op die plate opbou, styg die kapasitor spanning en teenwerke die toevoer spanning. Dit verminder die laaistroom totdat dit uiteindelik nul bereik.
