Hoe die INA333 Klein Sensorsignale Versterk

Die INA333 instrumentasie-versterker IC is ontwerp vir akkurate meting van baie klein differentiële seine. Hierdie artikel verduidelik die hoofkenmerke van die INA333, pin funksies, ekwivalente dele, werksbeginsel, behoorlike gebruik, werklike toepassings, en vergelyking met ander instrumentasie-versterkers.

Katalogus

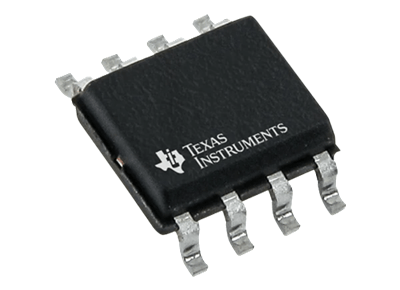

INA333 Instrumentasie-versterker IC

Die INA333 is 'n lae-krag presisie instrumentasie-versterker IC wat gebruik word om baie klein differentiële seine van sensors te versterk. Dit is geskik vir toepassings wat akkurate seinmeting benodig, soos las selle, mediese toestelle, draagbare instrumente, en data-verkrygingsisteme. Dit ondersteun versterking-aanpassing met een eksterne weerstand en werk goed in lae-spanning, battery-aangedrewe stroombane. Die INA333 is beskikbaar in kompak 8-pin VSSOP en WSON-pakkette.

Ekwivalent vir INA333 IC

• INA317

• AD8237

• AD623

• AD8226

• INA188

INA333 Sleutelkenmerke en Spesifikasies

Parameter	INA333 Spesifikasie
Toestel tipe	Presisie Instrumentasie-versterker
Voedings spanning reeks	1.8 V tot 5.5 V
Absoluut maksimum voedings spanning	7 V
Versterking reeks	1 tot 1000
Versterking formule	G = 1 + (100 kΩ / RG)
Invoer offset spanning	25 μV (Max), G ≥ 100
Offset spanning dries	0.1 μV/°C, G ≥ 100
Invoer geraas digtheid	50 nV/√Hz, G ≥ 100
Gemeenskaplike-modus afkeuring verhouding (CMRR)	100 dB (Min), G ≥ 10
Invoer bias stroom	200 pA (Max)
Stilstaande stroom	50 μA (Tipies)
Invoer spanning reeks	(V−) + 0.1 V tot (V+) − 0.1 V
Uitgang spanning reeks	(V−) + 0.05 V tot (V+) − 0.05 V
RFI Filtrering	Geïntegreerde RFI gefiltreerde ingange
Bedryfstemperatuur reeks	−40°C tot +125°C
Berging temperatuur reeks	−65°C tot +150°C
Koneksie temperatuur	+150°C (Max)
Menslike liggaam model (HBM) ESD-klassifikasie	±4000 V
Gelaaide toestel model (CDM) ESD-klassifikasie	±1000 V
Masjienmodel (MM) ESD-klassifikasie	±200 V
Pakket opsies	8-Pin VSSOP, 8-Pin WSON
Snoek-naar-Omgewing Termiese Weerstand (VSSOP)	169.5 °C/W
Snoek-naar-Omgewing Termiese Weerstand (WSON)	60 °C/W
Lae-Krag Bedryf	Ja
Presisie Prestasie	Hoë Akkuraatheid, Lae Drift, Lae Ruis

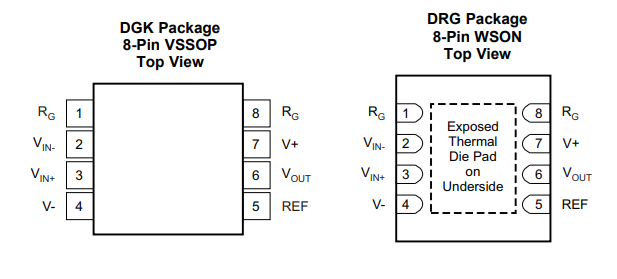

INA333 Pin Konfigurasie en Funksies

Pin Nr.	Pin Naam	I/O	Funksie
1	RG	—	Versterking-stelling pin. Verbind 'n versterkingsweerstand tussen Pins 1 en 8 om die versterker se versterking bo 1 in te stel.
2	VIN−	Invoer	Omgekeerde (negatiewe) differensiële invoersignaal.
3	VIN+	Invoer	Nie-omgekeerde (positiewe) differensiële invoersignaal.
4	V−	Krag	Negatiewe krag toevoer verbinding.
5	REF	Invoer	Referensie spoed invoer wat die uitset referensievlak stel. Gewoonlik aan grond gekoppel in enkelvoedingstelsels.
6	VOUT	Uitset	Versterkte uitset sein.
7	V+	Krag	Positiewe krag toevoer verbinding.
8	RG	—	Versterking-stelling pin. Verbind 'n versterkingsweerstand tussen Pins 1 en 8 om die verlangde versterking te configureer.

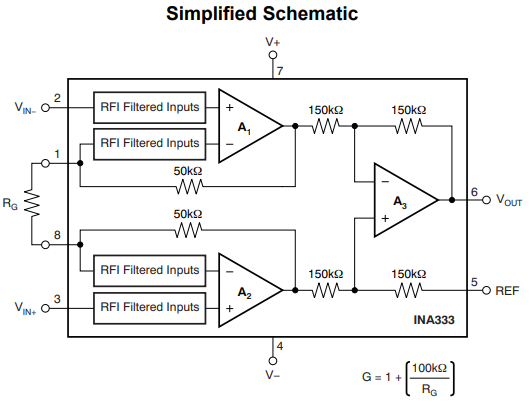

Hoe die INA333 IC Werk

Die INA333 gebruik 'n drievoudige op-versterker instrumenteringsversterker argitektuur om klein differensiële sein akkuraat te versterk terwyl ongewenste ruis verwerp word. Soos in die diagram weergegeven, kom die invoersignale deur VIN+ en VIN− in, waar geïntegreerde RFI-gefilterde invoere help om radiogolffragmentasie te verminder voordat versterking plaasvind.

Die eerste fase bestaan uit versterkers A1 en A2, wat die differensiële spanning tussen die twee invoersignale versterk. Die versterking word bepaal deur die eksterne weerstand RG wat tussen Pins 1 en 8 gekoppel is. 'n Kleinere RG waarde produseer 'n hoër versterking volgens die vergelyking G = 1 + (100 kΩ / RG).

Die versterkte seine word dan na versterker A3 gestuur, wat as 'n differensiële versterker optree. Hierdie fase trek die twee versterkte seine af, verwerp gemeenskaplike-modus ruis, en produseer 'n presiese uitgangsspanning by VOUT. Die REF pin stel die uitgangsspanning vlak in as dit benodig word, terwyl V+ en V− die kragtoevoer vir die toestel bied.

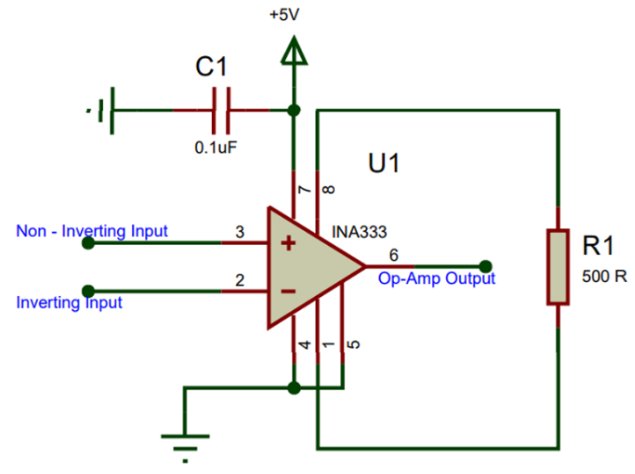

Hoe om INA333 IC te gebruik

Die INA333 kan as 'n presisieversterker vir klein sensorsignale gebruik word. In hierdie stroombaan is Pin 7 aan die +5 V toevoer gekoppel, terwyl Pin 4 aan grond gekoppel is. 'n 0.1 μF omseil kapasitor word naby die toevoerpin geplaas om kragruis te verminder en te help om die stroombaan stabiel te hou.

Die invoersignaal is aan VIN+ en VIN− gekoppel, en die versterking word deur weerstand R1 tussen Pins 1 en 8 ingestel. Met 'n 500 Ω versterkingsweerstand, is die versterking ongeveer 201 volgens die formule G = 1 + (100 kΩ / RG). Die REF pin is aan grond gekoppel, sodat die uitgang na 0 V verwys word. Die versterkte sein word van Pin 6 geneem en kan na 'n ADC, mikrobeheerder, of meetstroombaan gestuur word.

Regte-Wêreld Toepassings van die INA333

Elektroniese Weegskaale

Die INA333 word algemeen in elektroniese weegskaale gebruik om die baie klein spanning seine van laaistelle te versterk. Sy lae offset spanning en hoë akkuraatheid help om stabiele en presiese gewigslees te produseer, selfs wanneer daar klein laai veranderings gemeet word.

Mediese Monitering Toerusting

Mediese toestelle meet dikwels swakke biologiese seine wat akurate versterking benodig. Die INA333 help om seinkwaliteit te verbeter deur lae vlakseine te versterk terwyl ongewenste elektriese ruis verminder word.

Nywerheid, Data Verkrygings, en Omgewingsmetingsisteme

Die INA333 is nuttig in nywerheid monitering, data verkrygingsisteme, en omgewingsensor toerusting. Dit versterk klein sensoruitsette van druk, krag, temperatuur, en ander meettoestelle voordat die seine deur 'n ADC, beheerder, of registrasiestelsel verwerk word.

Draagbare en Batterij-aangedrewe Toetsinstrumente

Vanweë sy lae kragverbruik, is die INA333 geskik vir handmetingsmeters, draagbare toetsinstrumente, en batterijaangedrewe sensoresisteme. Dit help om batterylewe te verleng terwyl dit steeds akurate versterking vir klein seine bied.

INA333 teenoor Ander Instrumenteringsversterkers

Spesifikasie	INA333	INA317	AD623	AD8226	INA826	AD620
vervaardiger	Texas Instruments	Texas Instruments	Analog Devices	Analog Devices	Texas Instruments	Analog Devices
Voedingsspanning Reeks	1.8 V tot 5.5 V	1.8 V tot 5.5 V	3 V tot 12 V	2.2 V tot 36 V	2.7 V tot 36 V	±2.3 V tot ±18 V
Stilstaande Huidige	50 μA	50 μA	550 μA	350 μA	200 μA	1.3 mA
Invoer Offset Spanning (Max)	25 μV	25 μV	200 μV	35 μV	125 μV	50 μV
Offset Drift	0.1 μV/°C	0.1 μV/°C	2 μV/°C	0.3 μV/°C	0.4 μV/°C	0.6 μV/°C
Invoer Bias Huidige	200 pA	200 pA	25 nA	300 pA	5 nA	1 nA
CMRR (Min)	100 dB	100 dB	90 dB	100 dB	100 dB	100 dB
Invoer Ruis Densiteit	50 nV/√Hz	50 nV/√Hz	35 nV/√Hz	22 nV/√Hz	28 nV/√Hz	9 nV/√Hz
Versterking Reeks	1 tot 1000	1 tot 1000	1 tot 1000	1 tot 1000	1 tot 10,000	1 tot 10,000
Versterking Stel Metode	Sommige Weerstand	Sommige Weerstand	Sommige Weerstand	Sommige Weerstand	Sommige Weerstand	Sommige Weerstand
Spoor-tot-Spoor Uitset	Ja	Ja	Naby Spoor-tot-Spoor	Ja	Nee	Nee
Bedienings Temperatuur	-40°C tot +125°C	-40°C tot +125°C	-40°C tot +85°C	-40°C tot +125°C	-40°C tot +125°C	-40°C tot +85°C
Pakket Opsies	VSSOP, WSON	VSSOP, WSON	SOIC, MSOP	MSOP	SOIC, VSSOP	DIP, SOIC
Hoof Sterkte	Ultra-Lae Mag	Direkte Vervanging	Lae Koste	Lae Ruis	Wye Voorsienings Reeks	Hoë Presisie

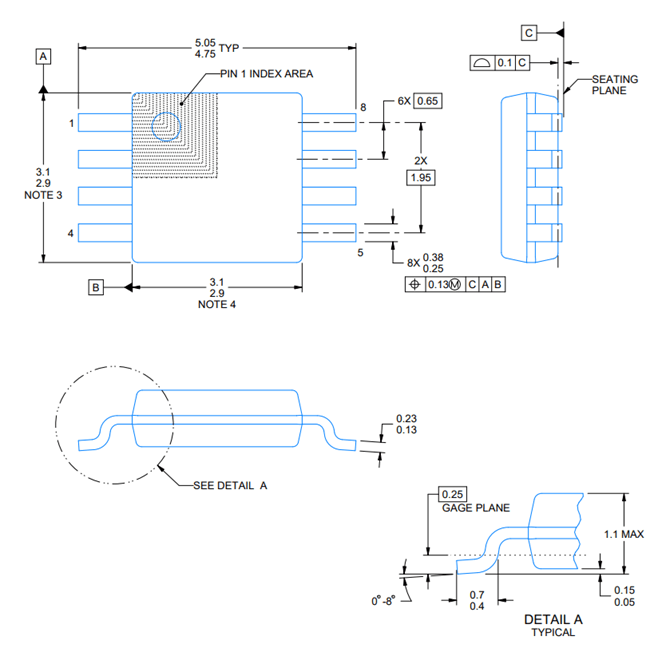

Meganiese Afmetings van INA333

Fabrikant

Texas Instruments is 'n vooraanstaande analoog IC vervaardiger. Dit het sterk ervaring in die vervaardiging van presisie-versterkers soos die INA333. Die maatskappy gebruik gevorderde halfgeleierprosesse, geoutomatiseerde skyf verwerking, en streng toets stelsels. Hierdie help die INA333 om lae offset spanning, lae drift, lae ruis, en stabiele prestasie te bereik. Texas Instruments gebruik ook kwaliteitsbeheer en betroubaarheidstoetsing om werking oor 'n wye temperatuurreeks te ondersteun. Sy wêreldwye vervaardigingsnetwerk help om 'n konsekwente aanbod en produkgehalte te verseker.

Gereeld Gestelde Vrae [FAQ]

1. Hoekom gebruik die INA333 'n verwysing (REF) pen in plaas van om die uitset direk aan grond te koppel?

Die REF pen stel jou in staat om die uitsetspanning na 'n verlangde vlak te verskuif. Dit is nuttig in enkelvoedingstelsels waar die uitset nie onder grond kan beweeg nie.

2. Hoe beïnvloed versterking die bandbreedte van die INA333?

Namate die versterking toeneem, neem die bandbreedte af. Hoër versterking verbeter seinversterking maar verminder die frekwensiebereik wat die versterker akkuraat kan verwerk.

3. Wat gebeur as die versterkingsweerstand ontkoppel word van die INA333?

As geen versterkingsweerstand gekoppel is nie, werk die INA333 by sy minimum versterking van 1, wat beteken dat die ingangsein met min versterking voordeur beweeg.

4. Kan die INA333 akkuraat mikrovolt-vlak seine meet?

Ja. Sy lae offset spanning, lae drift, en hoë CMRR laat dit toe om baie klein differensiële seine met hoë akkuraatheid te versterk.

5. Hoekom is gemeenskaplike modus verwerping belangrik in presisie metings?

Gemeenskaplike modus verwerping help om ruis wat op beide invoerlyne voorkom, te verwyder. Dit verbeter metings akkuraatheid in elektries lawaaierige omgewings.

6. Watter faktore kan uitset saturasie in die INA333 veroorsaak?

Oormatige versterking, groot invoer seine, onvoldoende voorsienings spanning, of 'n onakkurate REF spanning kan veroorsaak dat die uitset sy spanning grense bereik.

7. Is die INA333 geskik vir langtermyn metingstelsels?

Ja. Sy lae offset drift en stabiele prestasie help om meting akkuraatheid oor lang bedryfsperiodes te handhaaf.
