IR2110 Werkbeginsel en Stroombaanontwerp

Die IR2110 is 'n hoë spanning MOSFET en IGBT bestuurder IC wat gebruik word om krag skakelaars in veeleisende elektroniese stroombane te beheer. Dit is ontwerp met geskei hoë-kant en lae-kant bestuurder uitsette, wat dit moontlik maak om twee skakeltoestelle in stroombane soos half-brug en vol-brug ontwerpe aan te dryf. Hierdie artikel sal praat oor die IR2110 se kenmerke en spesifikasies, pin konfigurasie, interne argitektuur, tipiese toepassingsstroombane, praktiese ontwerp oorwegings, vergelyking met soortgelyke bestuurder ICs, keuse faktore, en gewilde alternatiewe.

Katalogus

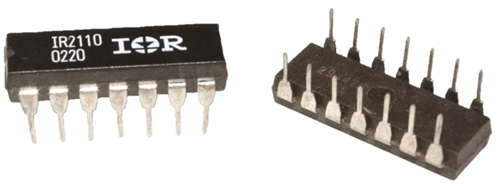

Wat is IR2110 MOSFET/IGBT bestuurder IC?

Die IR2110 is 'n hoë spanning, hoë spoed poort bestuurder IC wat ontwerp is om krag MOSFETs en IGBTs te beheer. Dit het onafhanklike hoë-kant en lae-kant uitsetkanaal, wat dit moontlik maak om skakeltoestelle met akkurate en betroubare poortbeheer aan te dryf.

Die IR2110 gebruik robuuste CMOS tegnologie, ondersteun standaard CMOS en LSTTL logika insette, en sluit 'n hoë-puls-stroom bufferfase in om skakelprestasie te verbeter. Sy drywing hoë-kant kanaal kan tot 500 V werk, wat dit geskik maak vir veeleisende hoë spanning ontwerp.

As u belangstel om die IR2110 aan te skaf, kontak ons gerus vir pryse en beskikbaarheid.

Kenmerke & Spesifikasies van IR2110

Parameter	Spesifikasie
Bestuurder tipe	Hoë-Spanning, Hoë-Spoed MOSFET en IGBT Bestuurder
Getal kanaal	Onafhanklike Hoë-Kant en Lae-Kant Bestuurders
Vlotting kanaal spanning	Tot 500 V
Proses tegnologie	HVIC en Latch-Immuun CMOS
Logika insette tipe	CMOS en LSTTL Geskikte
Vlotting kanaal ontwerp	Ontwerp vir Bootstrap werking
Poort dryf voorsieningsreeks (VCC)	10 V tot 20 V
VDD reeks	5 V tot 20 V
Pieklente uitset stroom (Bron)	2 A Tipies
Pieklente uitset stroom (Sink)	2 A Tipies
Onder spanning blokkering (UVLO)	Beskikbaar op Beide Kanale
dV/dt Immuniteit	Hoë Ruis Immuniteit
Negatiewe Tydelike Spanning	Tolerant
Insette tipe	CMOS Schmitt Trigger met Pull-Down
Afsluiting Funksie	Siklus-vir-Siklus Rand-geaktiveerde Afsluiting Logika
Vertraging bymatching	Gemaakte Verspreidingsvertraging tussen Kanale
Uitset Verhouding	Uitset in Fase met Insette
Logika en Krag Aardoffset	±5 V
Hoë-Snelheid Bedryf	Geoptimaliseer vir Vinning Skakel toepassings
Beskikbare Pakkette	14-Pin DIP, 16-Pin SOIC

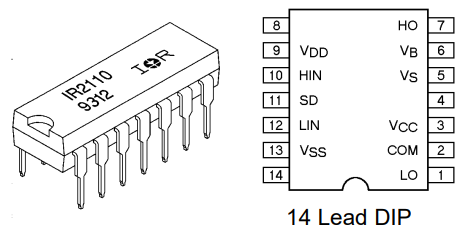

IR2110 Pin Konfigurasie en Pin Funksies

Pin Nr.	Pin Naam	Tipe	Funksie
1	LO	Uitset	Lae-kant hek bestuurder uitset. Verskaf die hek aandryfsignaal vir die lae-kant MOSFET of IGBT.
2	COM	Aarde	Lae-kant terugvoer pad en krag aarde verwysing vir die bestuurder uitset fase.
3	VCC	Krag Verskaffing	Verskaf spanning vir die lae-kant hek bestuurder uitset fase. Gewoonlik 10 V tot 20 V.
4	NC	Geen Verbinding	Interne verbinding nie gebruik. Laat onverbonden as dit nie deur die vervaardiger gespesifiseer is nie.
5	VS	Drijflike Terugvoer	Terugvoer verwysing vir die hoë-kant bestuurder. Gekonnekteer aan die bron van die hoë-kant MOSFET of emitter van die hoë-kant IGBT.
6	VB	Drijflike Verskaffing	Drijflike krag verskaffing inset vir die hoë-kant bestuurder. Gewoonlik gekonnekteer aan 'n bootstrap kapasitor.
7	HO	Uitset	Hoë-kant hek bestuurder uitset. Aandryf die hek van die hoë-kant MOSFET of IGBT.
8	VDD	Logika Verskaffing	Logika kring verskaf spanning. Ondersteun logika inset fases en interne beheerkewrig.
9	HIN	Inset	Logika inset wat die hoë-kant uitset (HO) beheer. 'n Hoë inset skakel die hoë-kant bestuurder aan.
10	SD	Inset	Afskakel beheer inset. Gebruik om albei bestuurder uitsette vir fout beskerming of stelsels beheer te deaktiveer.
11	LIN	Inset	Logika inset wat die lae-kant uitset (LO) beheer. 'n Hoë inset skakel die lae-kant bestuurder aan.
12	VSS	Logika Aarde	Aarde verwysing vir die logika verskaffing en kontrole insette.
13	NC	Geen Verbinding	Interne verbinding nie gebruik. Laat onverbonden as dit nie deur die vervaardiger gespesifiseer is nie.
14	NC	Geen Verbinding	Interne verbinding nie gebruik. Laat onverbonden as dit nie deur die vervaardiger gespesifiseer is nie.

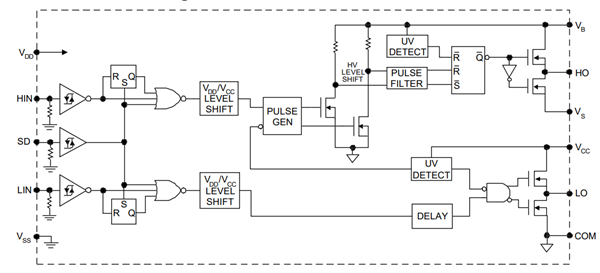

Interne Blokdiagram & Argitektuur van IR2110

Die IR2110 bevat aparte hoë-kant en lae-kant hek bestuurder afdelings wat ontwerp is om krag MOSFETs of IGBTs in skakeling toepassings te beheer. Binne die toestel, gaan die inset sein deur Schmitt-triggertoevinsels wat ruisimmuniteit verbeter en betroubare werking in elektries raserige omgewings verseker. Interne logika kringe verwerk die beheersignale en bestuur die werking van albei bestuurder kanale.

'n Sleuteldeel van die argitektuur is die hoë-spanning vlak verskuiwing kring. Hierdie blok oordra beheerinligting van die lae-spanning logika afdeling na die drijflike hoë-kant bestuurder afdeling, wat die toestel in staat stel om in toepassings te werk waar die skakel node oor 'n wye spanningsbereik beweeg. Die drijflike bestuurder word van krag voorsien deur die VB en VS terminaal, wat behoorlike hekbeheer van die boonste skakelinstrument moontlik maak.

Die IR2110 sluit ook verskeie beskerming en tydfunksies in. Lae-spanning vergrendeling (UVLO) monitor voortdurend die bestuurder verskaffing spannings en deaktiveer die uitsette as die spanning onder 'n veilige werking vlak val. Pulsfilter help om ongewenste ruis pulsies te verwerp, terwyl die afskakel funksie 'n gerieflike metode bied om albei bestuurder kanale tydens foutstoestande of stelsel beskerming gebeurtenisse te deaktiveer.

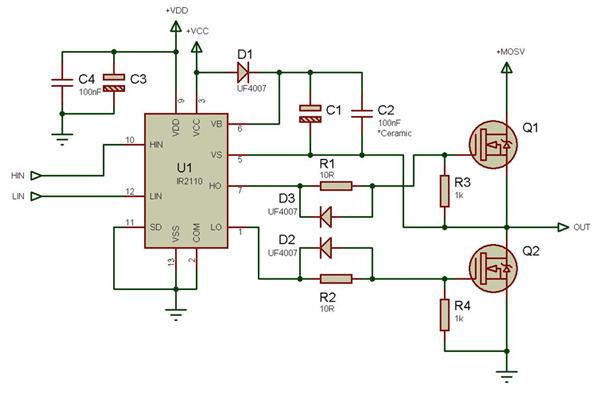

Tipiese IR2110 Toepassing Kringe

Die IR2110 word wyd gebruik in half-brug, vol-brug en hoë-krag skakel kringe. 'n Gewone toepassing bestaan uit twee N-kanaal MOSFETs wat in 'n half-brug rangskikking gekonnekteer is, wat effektiewe beheer van krag wat aan 'n las gelewer word, moontlik maak. Hierdie konfigurasie word dikwels in motor drywers, DC-AC omgekeerders, skakelmodus krag verskaffers, UPS stelsels, en induksie verhitting toerusting gevind.

'n Bootstrap diode en kapasitor word gewoonlik gebruik om die drijflike verskaffing te genereer wat deur die hoë-kant bestuurder vereis word. Tydens werking, stoor die kapasitor energie en verskaf die spanning wat nodig is om die boonste MOSFET aan te skakel. Hierdie benadering verwyder die behoefte aan 'n aparte geïsoleerde kragbron vir die hoë-kant hek bestuurder, wat die sirkuitherkoms en koste verminder.

Bykomende eksterne komponente word algemeen ingesluit om die prestasie te verbeter. Poortweerstande help om die skakelspoed te beheer en verminder spanningstoename, terwyl trek-af weerstands verseker dat die kragtransistors in 'n gedefinieerde af-toestand bly wanneer daar geen beheersignaal teenwoordig is nie. Hierdie komponente dra by tot 'n stabiele en betroubare skakeloperasie.

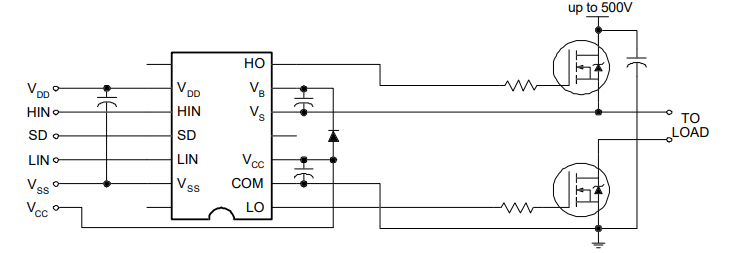

Hoe om die IR2110 in Praktiese Ontwerpe te Gebruik

Suksesvolle IR2110 ontwerpe begin met 'n korrekte PCB uitleg en kragtoevoer ontkoppeling. Omleid capacitors moet naby die VCC-COM en VDD-VSS penne geplaas word om spanning dips tydens vinnige skakeling te verminder. Poort-aandrywe trace moet kort en regstreeks wees om parasitiese induktansie te minimaliseer, terwyl hoë spanning en lae spanning sektore behoorlike afstand moet hê vir veiligheid en sein stabiliteit.

Die keuse van poortweerstand is ook belangrik omdat dit die MOSFET of IGBT skakelspoed beheer. 'n Kleiner poortweerstand bied vinniger skakeling, maar kan die ringing en elektromagnetiese interferensie verhoog. 'n Groter poortweerstand vertraag die skakelrand en kan geraas verminder, maar dit kan skakelverliese verhoog.

Die kring moet behoorlike dooie tydbeheer insluit tussen die hoë-kant en lae-kant toestelle. Dit maak seker dat albei skuif nie terselfdertyd aangeskakel word nie, wat skoot-deur stroom kan veroorsaak en die kragstadium kan beskadig.

Vir beter betroubaarheid, moet jy geraas vermindering tegnieke toepas soos kort grondpade, soliede COM verbinding, behoorlike ontkoppeling, en sorgvuldige roete van HIN en LIN seine weg van geraasige skakel knope. Beskermings aanbevelings sluit in om onder spanning vergrendeling behoorlik te gebruik, toepaslike poortweerstande by te voeg, die bootstrap capacitor grootte te toets, en die MOSFETs of IGBTs te beskerm teen oorhuidige, oor spanning, en oorverhitting.

IR2110 vs IR2101 vs IR2104

Kenmerk	IR2110	IR2101	IR2104
Aandrywer tipe	Hoë-kant en Lae-kant Aandrywer	Hoë-kant en Lae-kant Aandrywer	Hoë-kant en Lae-kant Aandrywer met Interne Dooie Tyd
Hoë-kant Drijvende Voedingsspanning	Tot 500 V	Tot 600 V	Tot 600 V
Uitset Kanale	Onafhanklike Hoë-kant en Lae-kant Uitsette	Onafhanklike Hoë-kant en Lae-kant Uitsette	Aanvullende Hoë-kant en Lae-kant Uitsette
Piekskakeluitsetstroom (Bron)	2 A	130 mA	210 mA
Piekskakeluitsetstroom (Sink)	2 A	270 mA	360 mA
Logiespanning (VDD)	5 V tot 20 V	Nie Vereis nie	Nie Vereis nie
Aandrywer Voedingsspanning (VCC)	10 V tot 20 V	10 V tot 20 V	10 V tot 20 V
Logiese Invoerpenne	HIN, LIN, SD	HIN, LIN	IN, SD
Afsluit Pin	Ja	Nee	Ja
Onderspanning Vergrendeling (UVLO)	Hoë-kant en Lae-kant	Hoë-kant en Lae-kant	Hoë-kant en Lae-kant
Vlak Skakelaar	Ja	Ja	Ja
Bootstrap Operasie	Ja	Ja	Ja
Gelykmatige Verspreidingsvertraging	Ja	Nee	Nee
Interne Dooie Tyd	Nee	Nee	Ja
Dooie Tydbeheer	Eksterne	Eksterne	Intern
Onafhanklike Beheer van Beide Uitsette	Ja	Ja	Nee
Uitset Logiese Konfigurasie	Onafhanklike	Onafhanklike	Aanvullende
Geraas Immuniteit	Hoog	Hoog	Hoog
MOSFET Kompatibiliteit	N-Kanaal MOSFETs	N-Kanaal MOSFETs	N-Kanaal MOSFETs
IGBT Kompatibiliteit	Ja	Beperkte Aandrywing Vermoë	Beperkte Aandrywing Vermoë
Skakelfrekwensie Vermoë	Hoog	Gemiddeld	Gemiddeld
Poort Aandrywing Sterkte	Hoog	Laag	Gemiddeld
Eksterne Komponente Vereis	Gemiddeld	Laag	Laag
Ontwerp kompleksiteit	Gemiddeld	Eenvoudig	Baie Eenvoudig
Pakket Opsies	DIP, SOIC	DIP, SOIC	DIP, SOIC

Faktore om in ag te neem voordat jy die IR2110 kies

Skakelfrekwensie Vereistes

Die IR2110 is ontwerp vir hoë-spoed skakeling en kan gebruik word in toepassings soos omvormers, motor stuwers, en skakermodus kragtoevoer. Voordat u die toestel kies, moet u die beoogde skakelfrekwensie evalueer en seker maak dat die MOSFETs of IGBTs doeltreffend op daardie snelheid aangedryf kan word. Hoër skakelfrekwensies kan die stelselprestasie verbeter en die grootte van magnetiese komponente verminder, maar dit verhoog ook skakelverliees en hittegenerasie.

MOSFET of IGBT Keuse

Die IR2110 kan beide N-kanaal MOSFETs en IGBTs aandryf, maar die poort-aandrywing vereistes van hierdie toestelle kan beduidend verskil. MOSFETs word oor die algemeen verkies vir hoë-frekwensie werking weens hul vinniger skakelsnelheid, terwyl IGBTs dikwels gebruik word in hoër spanning en hoër stroom toepassings. Die gekose kragtoestel moet versoenbaar wees met die IR2110 se poort-aandrywing spanning en uitvoerstroom kapasiteit.

Invoer Logika Compatibiliteit

Die IR2110 ondersteun standaard CMOS en LSTTL logika vlakke, wat dit versoenbaar maak met baie mikrobeheerders, DSP's, en PWM-beheerders. U moet verifieer dat die logiese uitvoervspanning van die beheersirkuit aan die invoereis van die drywer voldoen om betroubare skakeling en behoorlike seinherkenning te verseker.

Kragtoevoer Vereistes

Korrek versorgde spanning is noodsaaklik vir betroubare werking. Die IR2110 vereis tipies 'n poort-aandrywing versorging spanning tussen 10 V en 20 V, terwyl die hoë-kant drywer 'n bootstrap kring gebruik om sy drijvende versorging te genereer. Geschikte omleid capacitors en 'n korrek geskaalde bootstrap capacitor moet ingesluit word om stabiele werking tydens skakeling te handhaaf.

Isolasie Vereistes

Die IR2110 gebruik 'n vlak-skuif argitektuur eerder as galvaniese isolasie. Vir baie half-brug en volle-brug ontwerpe is hierdie benadering voldoende en help om die kring se kompleksiteit te verminder. Toepassings wat veiligheid isolasie, hoë gemeenskapelike modus geraas immuniteit, of geïsoleerde beheerstelsels vereis, mag egter 'n geïsoleerde poort drywer vereis in plaas van die IR2110. Die evaluering van isolasie vereistes vroeg in die ontwerpproses help om te verseker dat daar aan stelsel veiligheid en prestasie vereistes voldoen word.

Gewilde Alternatiewe van IR2110

• IR2113

• IRS2110

• IRS2113

• IR2101

• IR2104

• IRS2184

• FAN7392

• UCC27714

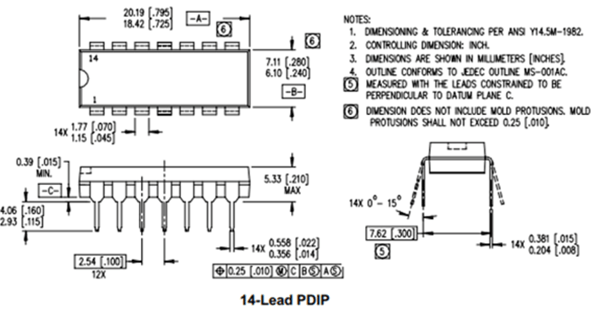

Meganiese Afmetings van IR2110

Gevolgtrekking

Die IR2110 van Infineon Technologies kombineer hoë-kant en lae-kant poort aandrywing, sterk uitvoerstroom kapasiteit, bootstrap werking, en nuttige beskermingsfunksies in 'n enkele IC. Hierdie funksies help om die kragkringontwerp te vereenvoudig terwyl dit betroubare beheer van MOSFETs en IGBTs in hoë-spanning skakeling toepassings bied. Met sy onafhanklike drywerkanale, vlak-skuif argitektuur, en ondersteuning vir hoë-spoed skakeling, bly die IR2110 'n gewilde keuse vir ingenieurs wat omvormers, motor stuwers, kragtoevoer, en ander kragaanlegstelsels ontwerp.

Gekompliseerde Vrae [FAQ]

1. Hoe bereken u die bootstrap capacitor waarde vir 'n IR2110 kring?

Die bootstrap capacitor moet genoeg lading stoor om die hoë-kant MOSFET ten volle te verbeter gedurende die hele skakeling siklus. Die waarde hang af van die MOSFET poortlading, skakelfrekwensie, lekstrome, en gewenste spanning marge.

2. Kan die IR2110 verskeie MOSFETs in parallel aandryf?

Ja. Die IR2110 kan verskeie MOSFETs wat in parallel gekoppel is, aandryf, solank die totale poortlading binne die drywer se kapasiteit bly en korrekte poortweerstande vir elke MOSFET gebruik word.

3. Waarom kan die hoë-kant MOSFET nie in sommige IR2110 ontwerpe aanskakel nie?

'n Algemene oorsaak is 'n onvanpaste gelaaide bootstrap kapasitor. Onjuiste bootstrap diode seleksie, onvoldoende werkcyklus, of bedrading foute kan ook verhoed dat die hoë-kant bestuurder korrek werk.

4. Wat gebeur als daar geen dood tyd tussen die hoë-kant en lae-kant skakelaars bygevoeg word nie?

Sonder voldoende dood tyd, kan beide skakelaars gelyktydig lei, wat skoot-deur stroom veroorsaak. Dit kan lei tot oortollige verhitting, verminderde doeltreffendheid en moontlike skade aan die MOSFETs en bestuurderkring.

5. Kan die IR2110 met 3.3 V mikrobeheerders gebruik word?

In sommige gevalle, ja, maar logika-vlak kompatibiliteit moet geverifieer word. As die logika sein nie voldoende is vir betroubare werking nie, kan 'n vlak-verskuiwing kring benodig word.

6. Hoe beïnvloed die poort weerstand waarde die IR2110 prestasie?

Kleiner poort weerstands verhoog die skakel spoed maar kan meer rang en EMI veroorsaak. Groter weerstands verminder geraas en skakel spanning maar kan skakel verliese verhoog.

7. Wat is die maksimum praktiese skakel frekwensie vir die IR2110?

Die praktiese grense hang af van die MOSFET poort laai, PCB uitleg, poort weerstand waardes, en krag-fase ontwerp. Baie ontwerpe werk suksesvol van 'n paar tien kilohertz tot verskeie honderde kilohertz.

8. Wanneer moet 'n geïsoleerde poort bestuurder gebruik word in plaas van die IR2110?

'n Geïsoleerde poort bestuurder word dikwels verkies wanneer veiligheidsisolasie, hoë gemeenskaplike modus geraas immuniteit, of geskeide beheer- en kraggronde deur die toepassing vereis word.
