Induktor Q-Faktor Verduidelik: Formule, Effekte, en Toepassings

Induktors is belangrike komponente in kragbronne, filters, RF kringloops, en kommunikasiesisteme. egter, werklike induktors is nie ideaal nie omdat hulle weerstand, verliese, en parasitiese effekte het wat die prestasie van die kringloop kan beïnvloed. Hierdie artikel sal bespreek wat induktor Q-faktor beteken, waarom dit belangrik is, hoe dit prestasie beïnvloed, en hoe om die regte induktor te kies gebaseer op Q-faktor.

Katalogus

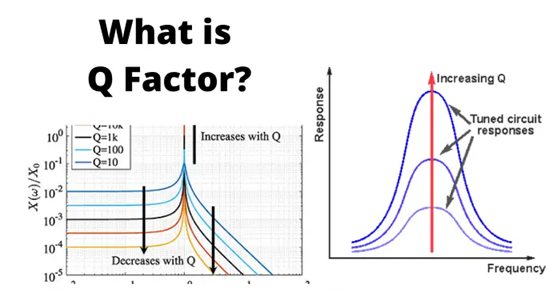

Wat is Q-Faktor van 'n Induktor?

Die Kwaliteit Faktor (Q-Faktor) van 'n induktor is 'n maatstaf van hoe doeltreffend die induktor magnetiese energie stoor in vergelyking met die energie wat dit tydens werking verloor. Dit is een van die belangrikste parameters wat gebruik word om induktor prestasie te evalueer, veral in RF kringloops, resonante netwerke, filters, ossillators, en impedansie-matching toepassings.

'n Ideale induktor stoor energie sonder enige verlies. In die praktyk bevat elke induktor spoelweerstand, magnetiese kernverliese, en parasitiese effekte wat 'n deel van die gestoor energie in hitte omskakel. Die Q-faktor help om hierdie verliese te kwantifiseer.

Hoe Q-Faktor Gedefinieer word

Die Q-faktor word gedefinieer as die verhouding van induktiewe reaksie tot effektiewe reeksweerstand by 'n gegewe frekwensie.

Waar:

• Q = Kwaliteit faktor

• XL = Induktiewe reaksie

• f = Werking frekwensie

• L = Induktansie

• RESR = Effektiewe reeksweerstand

Hierdie vergelyking toon dat die Q-faktor toeneem wanneer die induktiewe reaksie groot is en afneem wanneer verliese beduidend geword.

Voorbeeld van die Berekening van Induktor Q-Faktor

Oorweeg 'n induktor met:

• Induktansie (L) = 10 µH

• Frekwensie (f) = 10 MHz

• ESR = 2 Ω

Bereken eerstens die induktiewe reaksie:

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Bereken dan die Q-faktor:

Dit dui op 'n baie hoë-Q induktor geskik vir RF en resonante toepassings.

Waarom Q-Faktor Belangrik is in Induktor Keuse

Baie induktors mag dieselfde induktansiewaarde hê, maar verskillend presteer in werklike kringloops. Die Q-faktor help jou om die doeltreffendheid en verlieskenmerke van 'n induktor by 'n spesifieke werking frekwensie te evalueer. Q-faktor help om die verlieskenmerke van induktors wat by dieselfde frekwensie werk, te vergelyk. Om hierdie rede word Q-faktor dikwels saam met induktansie, stroomgrens, DC weerstand, en self-resonansie frekwensie in ag geneem wanneer 'n induktor gekies word.

Faktore wat Induktor Q-Faktor Verminder

Verskeie verliesmeganismes verminder die Q-faktor van 'n praktiese induktor.

DC Spoelweerstand (DCR)

Die koperdraad wat gebruik word om die spoel te vorm, het 'n eindige weerstand bekend as DC Weerstand (DCR). Wanneer stroom deur die spoel vloei, word krag as hitte vervaag.

Die DCR hang af van:

• Draad deursnee

• Draad lengte

• Aantal draaie

• Geleiermateriaal

Oor die algemeen produseer groter draaddeursnee laer weerstand en verbeter doeltreffendheid.

AWG	mΩ/voet	mΩ/m	AWG	mΩ/voet	mΩ/m	AWG	mΩ/voet	mΩ/m	AWG	mΩ/voet	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Tabel: Benaderde Weerstand van Koperdraad kan gebruik word om die weerstand van verskillende AWG draadgroottes te vergelyk. Dikker geleiers het laer weerstand en dra tipies by tot 'n hoër Q-faktor.

AC Weerstand en Vel Effek

Soos die frekwensie toeneem, versprei die stroom nie meer egalig deur die geleier nie.

Inteendeel, stroom word gekonsentreer naby die oppervlak van die geleier. Hierdie verskynsel staan bekend as die vel effek. Die verminderde effektiewe geleier area verhoog AC weerstand en veroorsaak addisionele kragverlies.

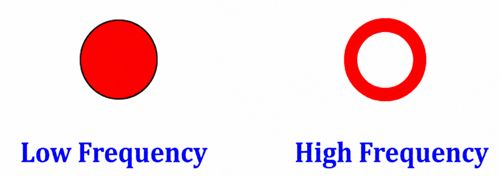

Stroomvloei Area in 'n Geleider Spoel

Die figuur illustreer hoe die stroom byna die hele geleier dwarsdeursnee beset by lae frekwensies, terwyl dit by hoër frekwensies beperk word tot 'n dun buitenste laag. Hierdie vermindering in bruikbare geleier area verhoog weerstand en verlaag die Q-faktor.

Nabye Effek

In praktiese induktors, is geleiers naby mekaar. Die magnetiese velde wat deur naburige draaie gegenereer word, dwing stroom om in spesifieke areas van die draad te verdring.

Hierdie verskynsel staan bekend as die nabye effek.

By hoë frekwensies kan die nabye effek AC weerstand beduidend verhoog en meer verlies veroorsaak as die vel effek alleen, veral in meerlae windings en hoë-stroom induktors.

Kernverliese

Induktors wat magnetiese kerne gebruik, ervaar addisionele verliese binne die kernmateriaal.

Kernverliese bestaan hoofsaaklik uit:

• Histerese verlies

• Eddy stroom verlies

Hierdie verliese neem toe met bedryfsfrekwensie en magnetiese vloeddigtheid.

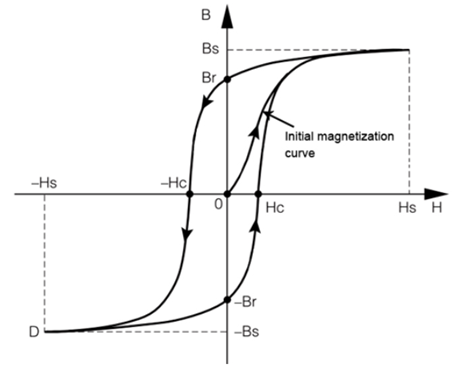

B-H Kromme van Sagte Ferriet

Die B-H kromme illustreer die magnetiese gedrag van ferriet materiale. Die ingeslote area van die histerese lus verteenwoordig energie wat verlore gaan tydens elke magnetisasie siklus. Groter lus areas stem ooreen met groter histerese verliese en laer Q-faktor prestasie.

Parasitiese Kapasitansie

Aangrensende winding draaie word geskei deur isolasie, wat klein onbedoelde kapasitors binne die spoelstruktuur skep.

Hierdie effek staan bekend as interwinding kapasitansie of parasitiese kapasitansie.

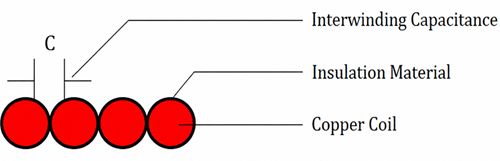

Interwinding Kapasitansie Tussen Spoel Draaie

Die figuur toon hoe isolasie tussen naburige draaie verspreide kapasitansie vorm. Alhoewel hierdie kapasitansie nie direk weerstandige verlies genereer nie, raak dit hoëfrekwensie prestasie en dra by tot die induktor se self-resonante frekwensie (SRF).

Q-Faktor en Energie Berging

Die Q-faktor kan ook uitgedruk word as die verhouding tussen gestoor energie en dissipateerde energie tydens elke siklus.

Hierdie definisie bied 'n fisiese interpretasie van die Q-faktor.

• Hoë-Q induktors stoor baie meer energie as wat hulle verloor.

• Lae-Q induktors dissipateer 'n groter persent van gestoor energie as hitte.

Hoe Frekwensie die Q-Faktor Beïnvloed

Die Q-faktor bly nie konstant oor frekwensie nie.

Tipies:

• Q-faktor neem aanvanklik toe namate induktiewe reaksie styg.

• 'n Piek Q-waarde word op 'n spesifieke frekwensie bereik.

• Q-faktor neem af by hoër frekwensies namate AC weerstand, kernverliese, en parasitiese effekte oorheersend word.

Om hierdie rede spesifiseer vervaardigers gewoonlik die Q-faktor by 'n spesifieke toetsfrekwensie eerder as om 'n enkele waarde vir alle bedryfsvoorwaardes te verskaf.

Tipiese Q-Faktor Waardes van Algemene Induktors

Die Q-faktor wissel aansienlik afhangende van die induktor-konstruksie, kernmateriaal, en bedryfsfrekwensie.

Induktor Tipo	Tipiese Q-reeks
Kraginduktors	5–50
Ferriet-Kern Induktors	20–150
Lug-Kern RF Induktors	50–300+
Hoë-Frekwensie RF Induktors	100–500+
Skyf Induktors (SMD)	10–100

Hoe die Kwaliteitsfaktor van 'n Induktor die Cirkuitprestasie Beïnvloed

Die kwaliteitsfaktor, of Q-faktor, het 'n direkte invloed op hoe 'n induktor in 'n kring presteer. Dit is veral belangrik in filters, resonante kringe, RF stelsels, ossillators, en kommunikasietoerusting waar frekwensiebeheer belangrik is.

In eenvoudige terme wys die Q-faktor hoe selektief en doeltreffend 'n induktor is by 'n sekere frekwensie. 'n Hoër Q-waarde beteken dat die induktor laer verliese het en 'n skerper frekwensie-respons kan skep. 'n Laer Q-waarde beteken dat die induktor hoër verliese het en 'n wyer, minder selektiewe respons produseer.

Q-Faktor en Filter Bandwydte

In filterkringe beïnvloed die Q-faktor sterk die bandwydte. Bandwydte is die reeks frekwensies wat 'n filter toelaat om deur te gaan.

'n Hoë-Q induktor skep 'n smal bandwydte. Dit is nuttig wanneer 'n kring een spesifieke frekwensie moet kies en naburige ongewenste seine moet verwerp. Hierdie tipe respons is algemeen in RF filters, radio-ontvangers, draadlose kommunikasie stelsels, en afgestemde kringe.

'n Lae-Q induktor skep 'n wyer bandwydte. Dit kan nuttig wees wanneer die kring 'n breër reeks frekwensies moet laat deurkom, maar dit bied ook minder selektiwiteit.

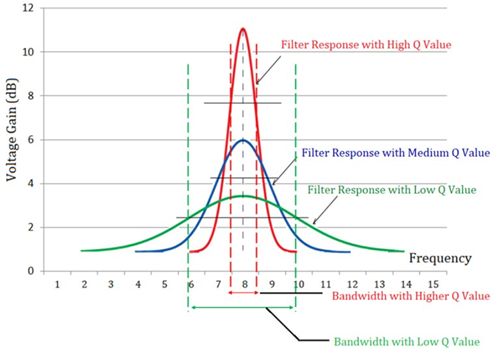

Filter Respons by Verskillende Q Waardes beeld wys hoe die Q-faktor die vorm van 'n filterrespons verander.

Die rooi kurwe verteenwoordig 'n hoë Q-waarde. Dit het die hoogste piek versterking en die nouste bandwydte. Dit beteken dat die filter baie selektief is en slegs seine naby die sentrum frekwensie laat deur.

Die blou kurwe verteenwoordig 'n medium Q-waarde. Dit bied 'n gebalanseerde respons, met gematigde versterking en gematigde bandwydte.

Die groen kurwe verteenwoordig 'n lae Q-waarde. Dit het 'n laer piek en 'n wyer bandwydte. Dit beteken dat die filter 'n wyer reeks frekwensies toelaat om deur te kom, maar dit is minder effektief om een presiese frekwensie te kies.

Hoë-Q teen Lae-Q Induktors

Vergelyking Punt	Hoë-Q Induktor	Lae-Q Induktor
Tipiese Q-faktor reeks	Gewoonlik bo 50; RF tipes kan 100–300+ bereik	Gewoonlik onder 20; dikwels rondom 5–20
Hoof gedrag	Berg energie doeltreffend met lae verliese	Het hoër verliese en wyer respons
Ekwivalente serie weerstand	Lae ESR	Hoër ESR
Kragverlies	Laer kragverlies	Hoër kragverlies
Hitte-generasie	Laer verhitting	Meer verhitting
Bandwydte	Smal bandwydte	Wye bandwydte
Frekwensie selektiwiteit	Baie goed; skei naby frekwensies beter	Laer; laat 'n wyer frekwensie reeks deur
Resonante piek	Skerp en hoë piek	Breed en laer piek
Filter prestasie	Beste vir smalband en afgestemde filters	Beter vir breëband of nie-selektiewe filtrering
Sein verwerping buite deurgangband	Sterker vermindering van ongewenste seine	Swakker vermindering van ongewenste seine
Effektiwiteit	Hoë effektiwiteit by die ontwerp frekwensie	Laer effektiwiteit omdat meer energie verlore gaan
Frekwensie sensitiwiteit	Meer sensitief vir toleransie, uitleg, en frekwensie verskuiwing	Minder sensitief vir presiese afstemming
Voordeel	Lae verlies, hoë selektiwiteit, sterk resonante versterking, beter RF prestasie	Wyer bandwydte, eenvoudiger ontwerp, dikwels laer koste, nuttig in kragkringe
Nadeel	Smal bandwydte, hoër koste, benodig sorgvuldige uitleg, nie ideaal vir breëband kringe	Hoër verlies, laer versterking, swakker selektiwiteit, meer hitte
Tipiese aansoeke	RF filters, band-pass filters, oscilators, antenne-ooreenkomste, radio-ontvangers, ingestelde stroombane, draadlose stelsels	DC-DC omskakelers, kragtoevoerspoele, EMI filters, breedband stroombane, energieberging-induktors
Die beste gebruik wanneer	Die stroombaan het skerp afstemming, lae verlies, en smalbandfrekwensiebeheer nodig	Die stroombaan het 'n breër bandwydte, kraghantering of algemene filtrering nodig

Self-resonerende Frekwensie en Q-Faktor

Elke praktiese induktor bevat parasitiese kapasitas tussen sy windingdraai. Saam met die induktansie skep hierdie kapasitas 'n natuurlike resonante frekwensie bekend as die Self-resonerende Frekwensie (SRF).

Soos die werksfrekwensie nader aan die SRF kom, bereik die Q-faktor tipies sy maksimum waarde en begin dan vinnig afneem. Bo die self-resonerende frekwensie gedra die komponent meer soos 'n kapasitor as 'n induktor.

Vir betroubare stroombaan werking, moet jy 'n induktor selekteer waarvan die SRF aansienlik hoër is as die beplande werksfrekwensie.

Hoe om Induktor Q-Faktor te Verbeter

Verskeie ontwerptaktieke kan die Q-faktor van 'n induktor verbeter:

- Gebruik dikker geleiers om die DC weerstand te verminder.

- Gebruik lae-verlies kernmateriale.

- Verminder die aantal windinglae.

- Minimaliseer nabyheidseffekverliese.

- Gebruik litz-draad in hoë-frekwensie toepassings.

- Werk baie onder die self-resonerende frekwensie.

- Kies inductors met lae ESR-spesifikasies.

Die verbetering van die Q-faktor kan doeltreffendheid verhoog, verhitting verminder, en algehele strokeringprestasie verbeter.

Werklike Toepassings van Hoë-Q Induktors

RF Filters en Kommunikasiestelsels

Hoë-Q induktors word algemeen in RF filters vir draadlose kommunikasiestelsels gebruik. Hierdie filters help om die gewenste sein van naburige ongewenste frekwensies te skei terwyl seinverlies laag gehou word. Hulle is nuttig in mobiele netwerke, radio-oorplankers, satellietstelsels, GPS-ontvangers, en draadlose datalinks.

Oscillator Stroombane

Oscillator stroombane gebruik induktors en kapasitors om stabiele herhalende seine te genereer. 'n Hoë-Q induktor help om verliese in die resonante stroombaan te verminder, wat beter frekwensiestabiliteit, skoner golffvorms, en laer fasegeraas ondersteun. Dit is belangrik in sein genereerders, frekwensie sintetizers, oordraers, en tydstroombane.

Antenne-Ooreenkoms Netwerke

Hoë-Q induktors word in antenne-ooreenkoms netwerke gebruik om die kragsoorgang tussen die oordrager en antenne te verbeter. Omdat hulle laer verliese het, bereik meer RF-krag die antenne eerder as om as hitte verkwist te word. Dit kan die oordragdoeltreffendheid verbeter en help om 'n beter draadlose bereik te ondersteun.

Resonante Tank Stroombane

Hoë-Q induktors word ook in resonante tank stroombane gebruik waar lae verliese help om sterk resonansie en stabile stroombaan werking te handhaaf.

Toets- en Meettoerusting

Baie toetsinstrumente benodig akkurate sein generering en frekwensie analise. Hoë-Q induktors help om interne stroombaanverliese te verminder, wat beter stabiliteit en meet akkuraatheid in toerusting soos spektrum analiseerders, sein genereerders, impedansie analiseerders, en netwerk analiseerders ondersteun.

Lugvaart- en Verdedigings Elektronika

Lugvaart- en verdedigingstelsels werk dikwels in veeleisende hoë-frekwensie omgewings. Hoë-Q induktors help om sein sensitiwiteit te verbeter en ongewenste frekwensie-interferensie in radar, navigasie, en militêre kommunikasiesisteme te verminder.

Mediese en Wetenskaplike Toerusting

Mediese en wetenskaplike instrumente vereis dikwels skoon hoë-frekwensie seine en stabiele meetprestasie. Hoë-Q induktors help om seinverlies en geraas in stelsels soos mediese beelduitrusting, RF-sensors, en laboratorium meettoestelle te verminder.

Gevolgtrekking

Die verstaan van Q-faktor help jou om die regte induktor vir 'n stroombaan te kies, eerder as om slegs na die induktansiewaarde te kyk. Twee induktors mag dieselfde induktansie hê, maar hulle kan baie verskillend presteer by hoë frekwensies. Deur te weet hoe Q-faktor werk, kan jy beter verstaan hoekom sommige induktors beter is vir skerp frekwensie seleksie, laer kragverlies, en stabiele stroombaanprestasie.

Algemeen Gestelde Vrae [FAQ]

1. Kan twee induktors met dieselfde induktansie verskillende Q-faktore hê?

Ja. Twee induktors mag dieselfde induktansiewaarde hê, maar verskillende windingweerstand, kernmateriale, konstruksie metodes en parasitêre kenmerke. Hierdie verskille kan lei tot aansienlik verskillende Q-faktor waardes en prestasie.

2. Waarom spesifiseer datasheets Q-faktor by 'n bepaalde frekwensie?

Q-faktor verander met frekwensie omdat induktiewe reaktansie, AC weerstand, en kernverliese verander soos frekwensie verander. 'n Q-waarde gemet by een frekwensie mag nie prestasie by 'n ander frekwensie verteenwoordig nie.

3. Lei 'n hoër induktansie altyd tot 'n hoër Q-faktor?

Nee. Alhoewel induktiewe reaktansie toeneem met induktansie, vereis hoër induktansie dikwels meer winding draai, wat weerstand en verliese kan verhoog. Die finale Q-faktor hang af van beide reaktansie en totale verliese.

4. Hoe beïnvloed temperatuur 'n induktor se Q-faktor?

Namate temperatuur styg, neem geleier weerstand ook toe. Hoër weerstand veroorsaak groter kragverlies, wat die Q-faktor en algehele doeltreffendheid van die induktor kan verminder.

5. Waarom word lug-kern induktors dikwels in hoë-Q ontwerpe gebruik?

Lug-kern induktors elimineer magnetiese kernverliese soos histerese en wervelstroomverliese. Dit kan help om baie hoë Q-faktor waardes te bereik, veral in RF en hoë-frekwensie kringe.

6. Wat gebeur as 'n induktor naby sy self-resonansie frekwensie werk?

Namate die werksfrekwensie nader aan die self-resonansie frekwensie kom, word parasitiese kapasitansie meer beduidend. Die Q-faktor mag piek en dan vinnig dal, wat die induktor laat verloor sy bedoelde induktiewe gedrag.
