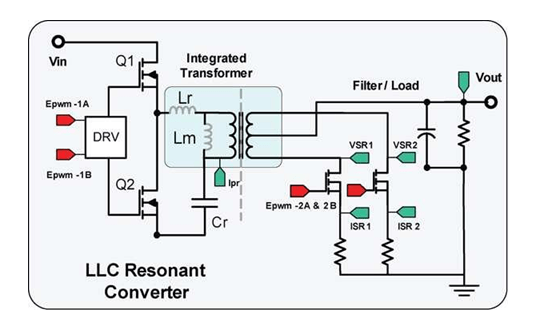

'n LLC omsetter met 'n plat matrix transformator is 'n geïsoleerde DC-DC kragomskakelingsstelsel. Dit kombineer LLC resonante tegnologie met gevorderde plat magnetiese konstrukie. Dit word algemeen gebruik in toepassings wat hoë doeltreffendheid, hoë uitgangsstroom en kompakte kragleweringsontwerpe vereis, soos bedieners, telekom toerusting, en datacenter kragstelsels.
Die omsetter bestaan uit twee hoofdele. Die LLC resonante stadium beheer energiemetings deur middel van resonante beginsels om doeltreffende werking te bereik, terwyl die plat matrix transformator galvaniese isolasie en spanningstransformasie tussen die inset en uitset bied. In vergelyking met konvensionele kragomsetters ondersteun hierdie argitektuur hoër kragdigtheid, verbeterde doeltreffendheid, en verminderde algehele stelseldimensies.

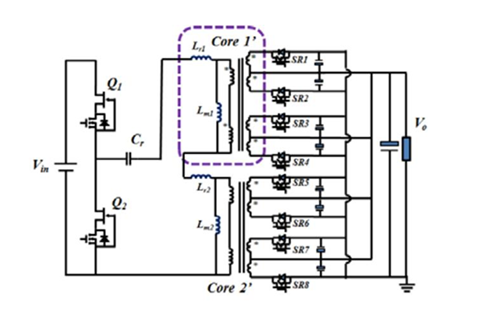

Die omsetter werk deur die inset DC-spanning op hoë frekwensie te skakel deur 'n paar primêre kant kragskakelaars. Die gegenereerde AC-golfvorm gaan die LLC resonante tenk binne, wat bestaan uit die resonante kapasitor (Cr), resonante induktansie (Lr), en magnetiserende induktansie (Lm). Hierdie elemente vorm die stroomgolfvorm en stel resonante energietoevoer in staat.
Die resonante stroom vloei deur die transformator, waar elektriese energie van die primêre kant na die geïsoleerde sekondêre kant oorgedra word. Die sekondêre kant sinchroniese gelykrigtige skakelaars omskakel dan die hoë-frekwensie AC-spanning in 'n DC-uitsetspanning. Uitset-kapasitors filtreer die omgeskakelde golfvorm om 'n stabiele voeding vir die las te bied.
LLC werking bied sagte skakelfunksies. Deur naby die resonante frekwensie te werk, kan die skakeltoestelle nul-spanning skakeling (ZVS) of nul-stroom skakeling (ZCS) bereik, wat skakelverliees verminder, toestelspanning verlaag, en algehele doeltreffendheid verbeter.
In 'n tipiese toepassing, die vlak matriks transformator omskep 'n hoë DC insetspanning, soos 380V, in 'n lae-spanning, hoë-stroom uitset soos 12V teen 'n paar dosyn ampère. In plaas daarvan om op 'n enkele groot transformator te staatmaak, verdeel die ontwerp kragsoorgang tussen verskeie magnetiese seksies wat in 'n matriks konfigurasie gekoppel is. Hierdie rangskikking verbeter die stroomverspreiding en verminder elektriese spanning binne die transformator.
Om hoë-frekwensie werking te ondersteun, gebruik die transformator multilag PCB-wikkelinge eerder as konvensionele ronde koperdraad. Kopertrace wat in PCB-lae ingebed is, bied akkurate wikkeling dimensies, konsekwente vervaardigingskwaliteit, en 'n lae-profiel struktuur. Die PCB-wikkeling benadering help ook om wikkeling weerstand te verminder en ondersteun werking by frekwensies wat na 1 MHz benader, waar konvensionele wikkelingtegnieke minder doeltreffend word.

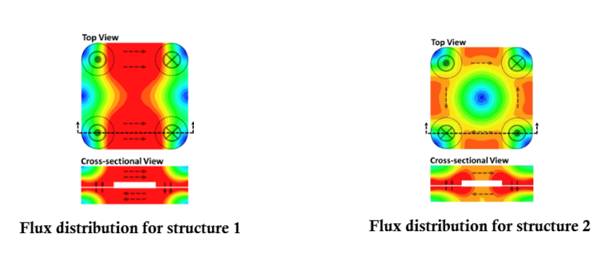

Magnetiese vloedverspreiding is 'n kritieke faktor in transformatorprestasie. Soos getoon in die prent, produseer Struktuur 1 'n minder uniforme magnetiese vloedpatroon, met hoër vloedkonsentrasie in sekere streke van die kern. Hierdie gelokaliseerde hoog-vloed areas kan ferrietkernsverliese verhoog en termiese warmpunte skep. In teenstelling hiermee, versprei Struktuur 2 magnetiese vloed meer eweredig oor die magnetiese struktuur. Die gladder vloedpatroon verminder piek vloeddigtheid, verlaag kernverliese, en verbeter magnetiese benutting regdeur die transformator.
Die verbeterde vloedbalans van Struktuur 2 bied meetbare prestasiebate. Deur gelokaliseerde magnetiese versadiging te verminder en oneweredige vloedkonsentrasie te minimaliseer, kan die ontwerp ferrietkernsverliese aansienlik verminder terwyl doeltreffendheid en betroubaarheid verbeter. 'N Meer uniforme magnetiese veld maak ook die transformator minder sensitief vir vervaardigingsvariansies tussen individuele matriks seksies, wat lei tot meer konsekwente prestasie.
Die algehele uitleg is verder geoptimaliseer om hoë-frekwensie stroompaaie te minimaliseer. Sekondêre kante sinchrone rectifiers en uitset kapasitors is naby die transformator geplaas om parasitiese weerstand en induktansie te verminder. Gesamentlik met die verbeterde magnetiese struktuur wat in die prent getoon word, verbeter hierdie ontwerptegnieke stroomdeling, verminder termiese spanning, en stel die hoë-kragdigtheid in wat in bedienerskragvoorsienings, telekom stelsels, datacenters, en ander veeleisende kragomskakeltoepassings vereis word.
• Bediener Kragvoorsienings - LLC omskakelaar met 'n vlak matriks transformator word gebruik in hoë-doeltreffendheid kragvoorsienings vir bedieners omdat dit hoë stroom in 'n kompakte grootte kan lewer.
• Data Sentrum Toerusting - Ondersteun digte kragstelsels waar doeltreffendheid, hittebeheer, en klein ruimte gebruik belangrik is.
• Telekom Krag Stelsels - Bied stabiele geïsoleerde DC krag vir kommunikasietoerusting wat betroubaar oor lang tydperke moet werk.
• Industriele Krag Omskakelaars - Gebruik in beheerstelsels, outomatiserings toerusting, en hoë-krag DC/DC omskakeling waar duursaamheid vereis word.
• Elektriese Voertuig Krag Stelsels - Geschik vir aan boord laaiers, bykomende kragvoorsienings, en hoë-spanning na lae-spanning omskakeling.
• Herneembare Energie Stelsels - Toegepas in sonnestoestelle, energieopbergstelsels, en DC kragverdeling waar doeltreffende omskakeling benodig word.
• Mediese Kragvoorsienings - Nuttig in kompakte geïsoleerde kragvoorsienings waar veiligheid, doeltreffendheid, en betroubare spanningregulasie noodsaaklik is.
| Ontwerpuitdaging |
Waarom dit belangrik is |
Praktiese oplossing |
| Hoë uitsetstroom |
Groot stroom verhoog geleidingsverlies en hitte. |
Gebruik 'n matriks transformator struktuur om stroom oor verskeie wikkelingpaaie te verdeel. |
| AC wikkelingverliese |
Hoë-frekwensie stroom kan huideffek en nabye verliese verhoog. |
Gebruik geoptimaliseerde PCB-wikkeling lae met kort, breë stroompaaie. |
| Lek induktansie |
Oortollige lek kan doeltreffendheid verminder en regulasie beïnvloed. |
Hou primêre en sekondêre wikkelinge naby aan mekaar in die PCB uitleg. |
| Kernverlies by hoë frekwensie |
Ferriet kernverlies neem toe soos skakel frekwensie styg. |
Kies geskikte ferrietmateriaal en optimaliseer kernvorm en vloedverspreiding. |
| Onewe stroomdeling |
Sommige transformator seksies mag meer stroom dra as ander. |
Gebruik simmetriese wikkeling uitleg en gebalanseerde sekondêre verbinde. |
| Hitte konsentrasie |
Lokale warmpunte kan betroubaarheid verminder. |
Versprei stroompaaie, verbeter koperarea, en plaas hitte-gegenereerde dele versigtig. |
| Afsluiting verlies |
Hoë stroom by verbinding punte kan ekstra verlies veroorsaak. |
Plaas rectifiers en kapasitors naby transformer terminelle. |
| Fabrikasie kompleksiteit |
Meerdere kerns en PCB-windinge is moeiliker om akkuraat te bou. |
Gebruik herhaalbare PCB-windingontwerp en vereenvoudig kernsamestelling waar moontlik. |
| Parasitiese kapasiteit |
PCB-lae kan ongewenste kapasiteit by hoë frekwensie skep. |
Beheer laaiplekke, winding oorvleueling, en aarding uitleg. |
| Koste beheer |
Gevorderde magnetiese strukture kan produksiekoste verhoog. |
Balans prestasie behoeftes met vervaardigbare PCB en kern ontwerpe. |
| Kenmerk |
Planar Matrix Transformer |
Tradisionele Draadtansvormer |
| Winding Struktuur |
PCB koper lae |
Runde koper draad |
| Profiel Hoogte |
Lae profiel |
Hoogkerige struktuur |
| Kragdigtheid |
Hoog |
Gematigde |
| Hoë-Frekwensie Prestasie |
Uitstekend |
Goed |
| Termiese Bestuur |
Beter hitte verspreiding |
Meer gelokaliseerde verhitting |
| Fabrikasie Konsistensie |
Hoog herhaalbaar |
Hang af van winding proses |
| Stroomverspreiding |
Meerdere parallelle paaie |
Enkele winding pad |
| Outomatiserings vermoë |
Hoog geskik |
Meer handmatige prosesse |
| Grootte by Hoë Krag |
Kleiner |
Groter |
| Ontwerp Komplisie |
Hoger |
Laer |
Alhoewel die ontwerp uitdagings soos termiese bestuur, magnetiese optimalisering, EMI-beheer, en vervaardigingskompleksiteit inbring, oorheers die prestasiebate dikwels hierdie probleme in veeleisende toepassings. Soos kragvereistes voortgaan om te styg in bedieners, datasentrums, telekommunikasie, hernubare energiesisteme, elektriese voertuie, en industriële toestelle, word LLC-omsetters met planar matrix-transformers verwag om 'n nog groter rol in toekomstige kragvoorsieningsontwerpe te speel. Hul vermoë om hoë krag doeltreffend in 'n kompak formaat te lewer, maak hulle 'n sleuteltegnologie vir volgende-generasie krag elektronika.
Aangesien bedieners en KI-stelsels meer krag benodig, ervaar tradisionele kragargitekture hoër stroomvloei en groter geleidingsverliese. LLC-omsetters verbeter doeltreffendheid deur sagte skakeling, wat hitte-generering verminder en datasentrums help om energieverbruik te verlaag.
'n Planar matrix-transformer versprei stroom oor verskeie transformator-afdelings eerder as 'n enkele windingstruktuur. Dit verminder windingweerstand, verbeter stroomdeling, en verlaag termiese spanning, wat lei tot beter doeltreffendheid.
Ongelyk magnetiese vloed kan gelokaliseerde warm kolle skep en ferrietkernverliese verhoog. 'n Gebalanseerde vloedverspreiding laat die magnetiese materiaal toe om meer effektief gebruik te word, wat doeltreffendheid, termiese prestasie, en betroubaarheid verbeter.
PCB-windinge bied presiese geleider geometrie, herhaalbare vervaardiging, laer profielhoogte, en verbeterde konsistensie. Hulle vereenvoudig ook geoutomatiseerde produksie en kan sekere parasitiese gevolge in hoë-frekwensie ontwerpe verminder.
Zero-Voltage Switching (ZVS) en Zero-Current Switching (ZCS) verminder skakelingverliese deur spanning of stroom te minimaliseer tydens skakel oorgange. Dit verlaag toestel spanning, verbeter doeltreffendheid, en stel werking by hoër frekwensies toelaat.
Alhoewel LLC-omsetters skakelingverliese verlaag, word hitte steeds gegenereer deur magnetiese komponente, PCB geleiers, rectifiers, en halfgeleier toestelle. Effektiewe koeling is noodsaaklik om prestasie te handhaaf en die lewensduur van komponente te verleng.
By baie hoë frekwensies, word veldeffect, nabyheidseffect, parasitiese kapasiteit, en kernverliese meer betekenisvol. Hierdie faktore vereis sorgvuldige windingontwerp, materiaalkeuse, en uitlegoptimalisering.
Laespanning-uitsette vereis groot strome om aansienlike krag te lewer. Die matriksstruktuur versprei die stroom oor verskeie paaie, wat weerstand verlaag en verliese minimaliseer wat andersins beduidend sou word by hoë stroomvlakke.
