PMIC (Kragsbestuur IC) Werking Beginsels & Spesifikasies

'n PMIC help om krag binne 'n elektroniese stelsel te beheer, reguleer en te versprei, sodat elke komponent die korrekte spanning en stroom ontvang. Hierdie artikel verduidelik wat 'n PMIC is, hoe dit werk, sy belangrike spesifikasies, hoof tipes, kommunikasie-interfaces, en hoe dit vergelyk met spanningsregulators en DC-DC omsetters.

Katalogus

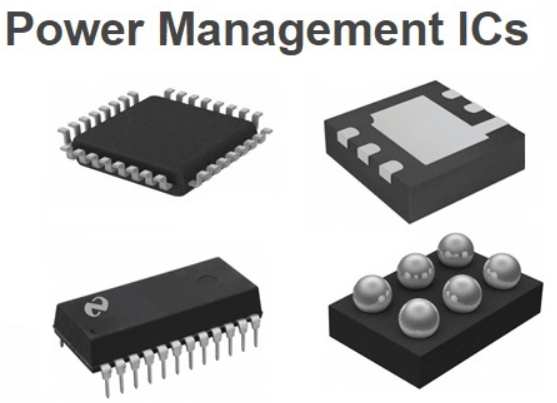

Wat is 'n PMIC (Kragsbestuur IC)?

'n PMIC (Kragsbestuur IC), ook bekend as 'n kragsbestuur geïntegreerde stroombaan, is 'n gespesialiseerde elektroniese skyf wat krag binne 'n elektroniese toestel beheer en bestuur. Dit help om die regte spanning en stroom aan verskillende stelselkomponente te versprei sodat die toestel veilig, effektief en betroubaar kan werk.

'n PMIC kombineer gewoonlik verskeie kragsbestuur funksies in 'n enkele skyf, insluitend spanning regulering, battery laai, krag volgorde, termiese beskerming, en stelsel monitering. Deur hierdie funksies saam te integreer, help 'n PMIC om die stroombaan kompleksiteit te verminder, PCB-spasie te bespaar, kragdoeltreffendheid te verbeter, en die algehele stelseld ontwerp te vereenvoudig. Modern elektroniese toestelle staat op PMICs om stabiliteit in prestasie, langer batterylewe, en doeltreffende energiebestuur in kompak en hoë-prestasie stelsels te ondersteun.

Hoe werk 'n PMIC in Elektroniese Stelsels

'n PMIC werk deur invoer krag te ontvang en dan daardie krag te beheer, te omskep, en te versprei na verskillende dele van 'n elektroniese stelsel. In die voorbeeld PMIC funksionele blokdiagram hierbo, kom die invoer spanning deur die VIN gedeelte en word verwerk binne die PMIC voordat dit aan verskeie uitsetkanale soos VOUT1, VOUT2, VOUT3, en VOUT4 afgelewer word. Elke uitset kan 'n ander gereguleerde spanning voorsien, afhangende van die behoeftes van die stelselkomponente.

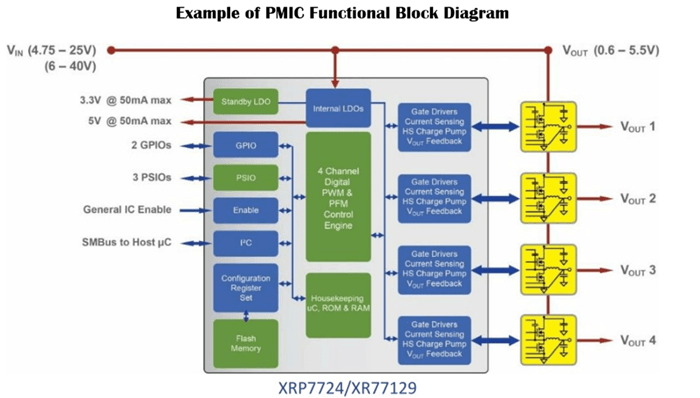

Binne die PMIC help blokke soos interne LDO's, PWM en PFM beheer enjins, poortdrywers, en stroom sensoring stroombane om 'n stabiele en doeltreffende krag aflewering te handhaaf. Die PMIC monitor voortdurend spanning en stroomvlakke en pas dan sy werking outomaties aan om die uitsette stabiel te hou, selfs wanneer die stelsellading verander. Kommunikasie-interfaces soos I2C en GPIO laat ook toe dat die PMIC saam met die prosessor werk vir krag volgordes, standby beheer, en stelsel monitering.

Deur verskeie kragsbestuurfunksies in een skyf te kombineer, help 'n PMIC om PCB-spasie te verminder, die stroombaanontwerp te vereenvoudig, kragdoeltreffendheid te verbeter, en betroubare werking in toestelle soos slimfone, tablette, ingebedde stelsels, en industriële elektronika te ondersteun.

PMICs Belangrike Spesifikasies

Parameter	Tipies Bereik / Waarde	Beskrywing
Invoer Spanning Bereik	1.8 V tot 60 V	Die ondersteunde spanningsbereik wat in die PMIC kan inkom
Uitset Spanning	0.6 V tot 24 V	Die gereguleerde spanning wat aan stelselkomponente verskaf word
Uitset Stroom	100 mA tot 20 A+	Maksimum stroom wat die PMIC kan verskaf
Krag Doeltreffendheid	80% tot 98%	Effektiwiteit van kragomskakeling binne die PMIC
Aantal Kragrails	1 tot 20+ rails	Aantal onafhanklike uitsetkanale
Skakel Frekwensie	100 kHz tot 5 MHz	Frekwensie wat deur geïntegreerde DC-DC omsetters gebruik word
LDO Regulator Telling	1 tot 20+ LDO's	Aantal geïntegreerde laedruppel-regulators
Battery Laai Ondersteuning	100 mA tot 10 A+ laaistroom	Geïntegreerde laai bestuur vermoë
Krag Volgorde	Programmeerbare multi-rail volgorde	Beheer van opstart en afsluit volgorde
Thermiese Beskerming	Tipies 125°C tot 175°C afsluiting	Beskerming teen oortemperatuur
Oortoevoer Beskerming (OCP)	5% tot 30% bo gee waarde stroom	Beperk oorbodige stroomvloei
Oor spanning Beskerming (OVP)	Tipies 5% tot 20% bo uitset spanning	Voorkom gevaarlike spanning pieke
Stilstand Stroom	100 nA tot 1 mA	Krag verbruik tydens standby modus
Pakket Tipe en GROOTTE	WLCSP, QFN, BGA, TQFP	Fisiese PMIC pakket afmetings
Bedienings temperatuur reeks	-40°C tot +125°C	Ondersteunde temperatuur toestande
Rimpel en Rumbling Prestasie	<10 mV to 50 mV typical	Uitset spanning stabiliteit en geraasvlak
Dinamiese Spanning Skaal (DVS)	0.6 V tot 3.3 V programmeerbaar	Vermoë om spanning dinamies aan te pas
Battery Brandstof Gauge Ondersteuning	Spanning, stroom, temperatuur, SOC monitering	Battery monitering vermoë
Fout Monitering Funksies	OCP, OVP, UVLO, OTP, Power-Good	Stelselfout detectie en verslagdoening

Belangrikste Tipes van PMIC Krag Bestuur IC

Mobiele PMICs

Mobiele PMICs is ontwerp vir slimfone, tablette, en draagbare verbruikers elektronika waar krag doeltreffendheid, kompakte grootte, en batterylewe krities is. Hierdie PMICs bestuur verwerker kragrails, batterylaai, termiese beheer, vertoon krag, en vinnige laai funksies. Hulle is gewoonlik geïntegreer met mobiele toepassingverwerkers om hoëprestasie werking te ondersteun terwyl kragverbruik verminder word. Regte voorbeelde sluit die Qualcomm PM8998 in wat met Snapdragon mobiele platforms gebruik word en die Dialog DA9063 wat in draagbare ingebedde toestelle en mobiele stelsels gebruik word.

Industriële PMICs

Industriële PMICs is gebou vir outomatiseringsstelsels, ingebedde beheerders, robotika, industriële rekenaars, en fabriekstoerusting. Hierdie PMICs ondersteun gewoonlik breër inset spanning reeks, hoër betroubaarheid, en beter termiese prestasie vir swaar bedryfsomgewings. Hulle help om krag te reguleer vir verwerkers, sensors, kommunikasie modules, en industriële interfaces terwyl hulle stabiele werking onder verskillende ladings handhaaf. Algemene voorbeelde sluit die Texas Instruments TPS65217 in wat in ingebedde Linux stelsels gebruik word en die NXP PF8100 wat ontwerp is vir industriële en motorverwerkers.

Motor PMICs

Motor PMICs word gebruik in infotainment stelsels, gevorderde bestuurder ondersteuning stelsels (ADAS), digitale instrument klusters, liggaam elektronika, en elektriese voertuigstelsels. Hierdie PMICs is ontwerp om betroubaar te werk onder hoë temperatuur, vibrasie, en elektriese geraas toestande wat algemeen in voertuie voorkom. Motor PMICs sluit ook gevorderde beskerming en funksionele veiligheid funksies in om aan motor standaarde te voldoen. Voorbeelde sluit die Infineon TLF35584 in vir motor mikrobeheerders en die NXP FS6500 wat in voertuig veiligheid en beheer stelsels gebruik word.

IoT en Draagbare PMICs

IoT en draagbare PMICs fokus op ultra-lae krag werksaamheid om batterylewe in kompakte draagbare toestelle te maksimeer. Hierdie PMICs word gewoonlik in slim horlosies, draadlose sensors, gesondheidsmonitering toestelle, Bluetooth produkte, en battery-aangedrewe IoT modules gebruik. Hulle ondersteun doeltreffende kragomskakeling, lae standby stroom, en kompakte PCB ontwerp. Regte voorbeelde sluit die MAX20361 in vir draagbare elektronika en die nPM1300 van Nordic Semiconductor vir lae-krag draadlose toepassings.

PMIC vs Spanning Regulator vs DC-DC Omsetter

Kenmerk	PMIC (Krag Bestuur IC)	Spanning Regulator	DC-DC Omsetter
Hoof Funksie	Volledige krag bestuur oplossing	Verskaf vas of gereguleerde spanning	Omskakel een DC spanning na 'n ander
Integrasie vlak	Hoog	Laag	Middel
Sluit Meerdere Funksies in	Ja	Nee	Nee
Tipiese Funksies	LDO's, buck/boost omskakelings, battery charging, krag sequensiasi, monitering	Spanning stabilisering net	Stap-op of stap-af spanning omskakeling
Krag Effektieweheid	Hoog	Gematigde	Hoog
PCB Ruimte Besparing	Uitstekend	Beperk	Gematigde
Ontwerp kompleksiteit	Meer kompleks	Eenvoudig	Gematigde
Beste vir Kompakte Toestelle	Ja	Beperk	Ja
Batterij Bestuur Ondersteuning	Ja	Nee	Beperk
Krag Sequensiasi Ondersteuning	Ja	Nee	Nee
Termiese beskermingskenmerke	Gevorderde	Basies	Gematigde
Kommunikasie Interfaces	I2C, SPI, PMBus	Gewoonlik geen	Soms beskikbaar
Algemene Aansoeke	Slimfone, skootrekenaars, motorstelsels, ingebedde stelsels	Klein analoog kringe, sensors, eenvoudige elektronika	Kragbronne, ingebedde stelsels, industriële elektronika
Koste	Hoër	Lae	Gematigde
Buigsaamheid	Hoog	Beperk	Gematigde

Algemene PMIC Kommunikasie Interfaces

I2C Interface

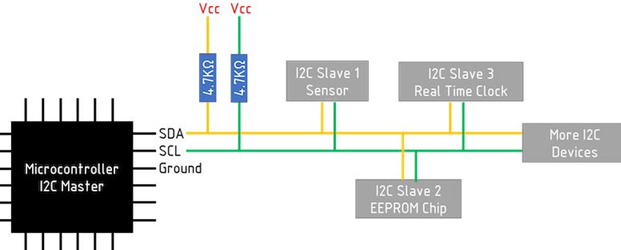

I2C is 'n algemene kommunikasie interface wat in PMIC stelsels gebruik word omdat dit net twee hoof seinlyne benodig: SDA vir data en SCL vir klok. Soos in die beeld getoon, funksioneer een kontroleerder as die I2C meester, terwyl verskeie toestelle aan dieselfde bus as I2C slawe toestelle verbind. In 'n PMIC kring kan die proses hierdie SDA en SCL lyne gebruik om met die PMIC te kommunikeer.

Deur die I2C interface kan die proses spanningstatus nagaan, kraginstellings verander, kragrails in- of uitskakel, opstart volgorde beheer en fout toestande moniitor. Die beeld toon ook trek-op weerstande wat aan Vcc verbind is, wat benodig word om die I2C lyne tydens kommunikasie stabiel te hou. Hierdie eenvoudige twee-draad struktuur maak I2C nuttig in slimfone, IoT toestelle, ingebedde platvorms, en ander kompakte elektroniese stelsels.

SPI Interface

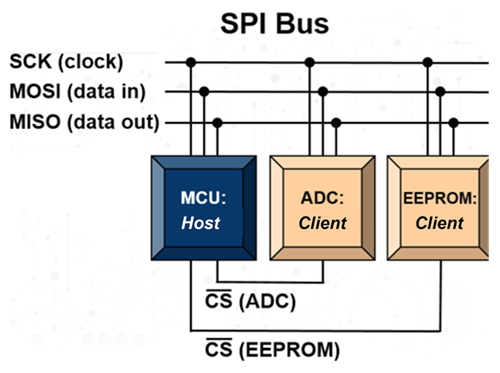

SPI is 'n kommunikasie interface wat in sommige PMIC stelsels gebruik word wanneer vinniger datatransfer en vinnige beheer benodig word. Soos in die voorbeeldbeeld getoon, fungeer die MCU as die gasheer, terwyl ander toestelle as kliënte op die SPI-bus aansluit. Die SPI-verbinding gebruik afsonderlike seinlyne vir SCK of klok, MOSI of data wat van die gasheer gestuur word, MISO of data wat van die kliënt teruggestuur word, en CS of toestelkeuse vir die keuse van watter toestel sal kommunikeer.

In 'n PMIC stelsel stel SPI die proses in staat om beheerskommando's te stuur, kragstatus te lees, spanninginstellings aan te pas, en vinnig op stelsels veranderinge te reageer. In vergelyking met I2C benodig SPI gewoonlik meer seinlyne, maar dit kan vinniger en meer direkte kommunikasie bied.

PMBus Interface

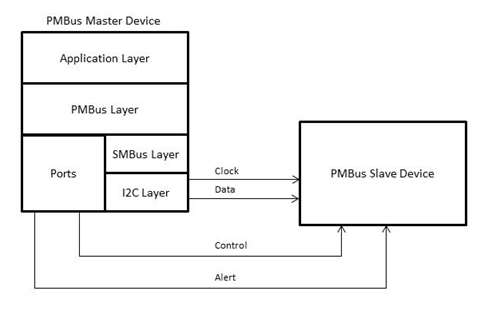

PMBus is 'n kommunikasie interface ontwerp vir gevorderde krag bestuur en monitering. Soos in die voorbeeldbeeld getoon, kommunikeer 'n PMBus meester toestel met 'n PMBus slawe toestel deur gebruik te maak van klok en datalyne, soortgelyk aan SMBus of I2C-gebaseerde kommunikasie. Die diagram toon ook beheers- en waarskuwingslyne, wat die stelsel help om kraggedrag te bestuur en op foute te reageer.

PMBus laat die hoof kontroleerder toe om spanning, stroom, temperatuur, en fouttoestande in werklike tyd in PMIC werking te monitor. Dit kan ook gebruik word om kraginstellings aan te pas, stelselsstatus na te gaan, en afstandbeheer van krag te ondersteun.

GPIO Interface

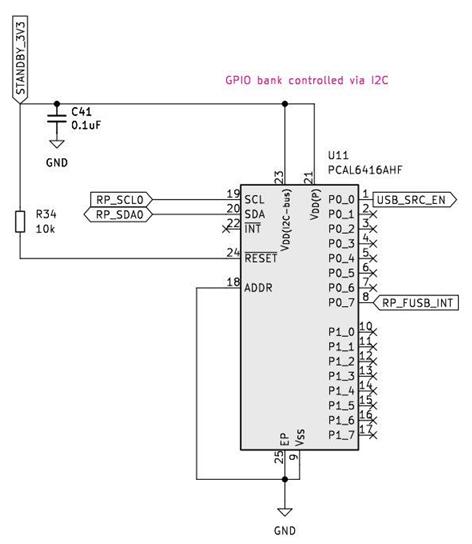

GPIO-pinne word in PMIC stelsels gebruik vir eenvoudige beheer en status funksies. Soos in die voorbeeldbeeld getoon, word die GPIO bank deur die I2C lyne SCL en SDA beheer, terwyl die GPIO uitgangspinne aan stelselsbeheer sein soos USB_SRC_EN en RP_FUSB_INT verbind. Dit wys hoe GPIO-pinne die hoof kontroleerder kan help om eksterne kragverwante funksies te bestuur.

In PMIC kan GPIO seine kragrails in- of uitskakel, onderbrekings veroorsaak, foute ondervind, kringe reset, of slaapfunksies beheer. Hulle is nuttig omdat hulle die proses 'n direkte manier gee om kragevents te bestuur sonder die behoefte aan komplekse kommunikasie. In ingebedde stelsels help GPIO om opstart, afsluiting, slaapmodus, en fout monitering tussen die PMIC, proses, en ander verbind toestelle te koordineer.

UART Interface

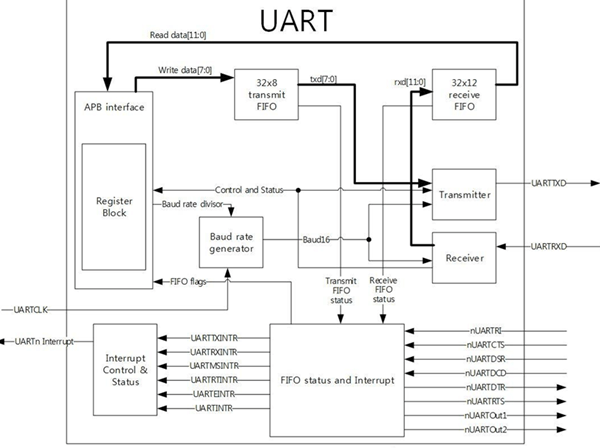

UART is 'n seriële kommunikasie interface wat in sommige PMIC stelsels gebruik kan word vir ontfouting, diagnostiek, of basiese konfigurasie. Soos in die voorbeeldbeeld getoon, sluit die UART blok 'n zender, ontvanger, baud rate generator, FIFO buffers, register blokkie, en onderbreking/status beheer in. Hierdie dele maak dit moontlik om data tussen die PMIC, proses, of eksterne ontwikkelingshulpmiddel te stuur en te ontvang. In PMIC werking is UART minder algemeen as I2C of SPI, maar dit kan steeds nuttig wees om diagnostiese data te lees, foutboodskappe na te gaan, of kraginstellings tydens ontwikkeling en toetsing te konfigureer.

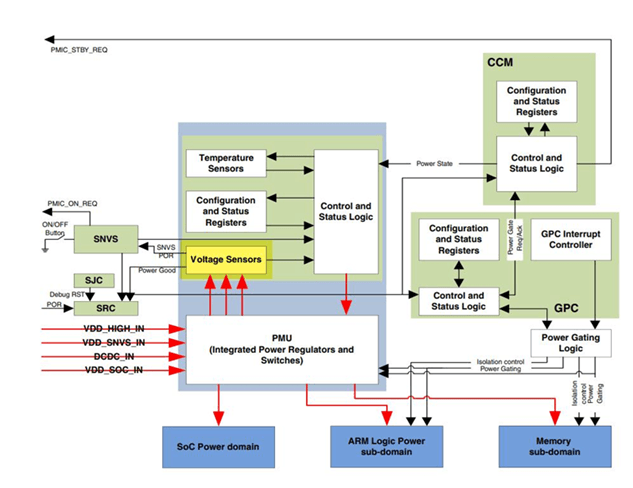

Onderbreking en Status Seine

Onderbreking en status seine help die PMIC om vinnig kragverwante gebeurtenisse aan die verwerker te rapporteer. Soos in die voorbeeldbeelde getoon, monitoreer die PMU insette soos spanning sensors, temperatuur sensors, konfigurasie registers, en kragtoestand seine. Wanneer die PMIC 'n probleem of stelselsverandering waarneem, kan die beheer- en statuslogika 'n onderbreking of status sein na die verwerker stuur.

Hierdie seine word gebruik om gebeurtenisse te rapporteer soos oor temperatuur, lae spanning, krag foute, krag-goed status, of veranderinge in die kragtoestand in die PMIC-stelsel. Die beeld toon ook krag gating logika, wat help om spesifieke krag domeine aan of af te skakel, soos die SoC, ARM logika, of geheue afdeling. Dit stel die stelsel in staat om vinniger op foute te reageer, sensitiewe stroombane te beskerm, en krag veiliger en doeltreffender te bestuur.

Gewilde PMIC Fabrikante en Voorbeeld PMICs

Texas Instruments

Texas Instruments is een van die voorste vervaardigers van PMIC oplossings. Die maatskappy bied 'n wye reeks PMICs aan met geïntegreerde buck converters, LDOs, battery laaifunksies, en krag volg ondersteuning. Gewilde PMIC voorbeelde sluit die TPS65217 in wat in ingebedde Linux-stelsels gebruik word en die TPS6594-Q1 wat ontwerp is vir motorverwerkers en ADAS stelsels.

Qualcomm

Qualcomm ontwikkel PMICs hoofsaaklik vir slimfone, tablette, en mobiele platforms. Hierdie PMICs werk nou saam met Snapdragon verwerkers om CPU, GPU, geheue, laai, en batterij funksies doeltreffend te bestuur. Algemene voorbeelde sluit die PM8998 en PM8150 in, wat wyd gebruik word in hoë-prestasie Android slimfone.

Infineon Technologies

Infineon vervaardig PMIC oplossings vir motor-, industriële, en krag-elektronika toepassings. Hulle PMICs fokus op betroubaarheid, termiese bestuur, en veiligheid funksies wat in moderne voertuie en industriële stelsels vereis word. Voorbeelde sluit die TLF35584 in vir motor mikrocontrollers en die OPTIREG PMIC familie wat in voertuig elektronika gebruik word.

NXP Semiconductors

NXP Semiconductors verskaf PMICs vir motorstelsels, ingebedde verwerkers, industriële toerusting, en netwerk toestelle. Hulle PMICs ondersteun dikwels gevorderde krag volg, monitering, en veiligheid funksies. Algemene voorbeelde sluit die PF8100 in vir i.MX verwerkers en die FS6500 wat in motorbeheerstelsels gebruik word.

Analog Devices

Analog Devices ontwikkel hoë-prestasie PMICs vir industriële outomatisering, kommunikasie, mediese elektronika, en datacentertoepassings. Hulle produkte fokus op presisie krag regulering, monitering, en doeltreffendheid. Voorbeeld PMICs sluit die LTC3589 en MAX77650 in vir draagbare en draagbare toestelle.

Renesas Electronics

Renesas bied PMIC oplossings vir motorstelsels, industriële elektronika, verbruikers toestelle, en ingebedde verwerkers. Hulle PMICs ondersteun doeltreffende spanning regulering, lae-krag werking, en stelsels beskermingsfunksies. Gewilde voorbeelde sluit die ISL91302A en RAA215300 in vir gevorderde ingebedde stelsels.

STMicroelectronics

STMicroelectronics vervaardig PMICs wat algemeen in STM32-gebaseerde ingebedde stelsels en lae-krag toepassings gebruik word. Voorbeelde sluit die STPMIC1 in vir STM32 mikroprosessors en die L5965 vir motor krag bestuur toepassings.

PCB Ontwerp met PMICs

Om 'n PCB met 'n PMIC te ontwerp vereis versigtige beplanning omdat een PMIC verskeie kragrails, skakelregulators, en sensitiewe lae-spanning stroombane kan beheer. Aangesien die PCB-lay-out direk die krag stabiliteit, termiese prestasie, doeltreffendheid, en betroubaarheid beïnvloed, kan 'n swak lay-out spanning rimpeling, skakelinterferensie, oorverhitting, onstabiele opstart, of kommunikasie probleme veroorsaak.

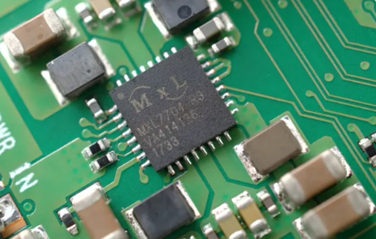

Komponentplasing is een van die mees belangrike dele van PMIC-gebaseerde PCB-ontwerp. Soos in die voorbeeldbeelde hierbo getoon, word die PMIC gewoonlik omring deur kapasitors, induktors, en ander kragverwante komponente wat naby die IC geplaas is. Invoer- en uitvoerkapasitors moet naby die PMIC kragpenne bly om spanning rimpeling te verlaag en reaksie tydens skielike lasveranderinge te verbeter.

Grond lay-out, termiese beheer, en krag roetings is ook krities. 'n Soliede grondvlak help om geraas en hitte te verminder, terwyl sensitiewe bane soos terugvoer, I2C, en sintuiglyne weg van geraas skakel nodes moet bly. Hoë-stroom bane moet breër koperdraad gebruik, termiese vias, en kort roetings om hitte, EMI, en spanning pieke te verminder. 'n Skoon PMIC-lay-out verbeter doeltreffendheid, beskerm seine, en hou die stelsel stabiel.

Gevolgtrekking

Die keuse van die regte PMIC hang af van die toepassing, invoer spannings, uitset bane, stroomvraag, doeltreffendheid, kommunikasie-koppelvlak, pakkiegrootte, en beskerming funksies. Mobiele toestelle benodig kompakte en battery-doeltreffende PMIC's, terwyl motorvoertuie en industriële stelsels sterker beskerming, breër temperatuur ondersteuning, en hoër betroubaarheid benodig.

Gereelde Vrae [FAQ]

1. Hoekom het moderne elektroniese toestelle 'n PMIC nodig in plaas van aparte kragkomponente?

Moderne toestelle vereis dikwels verskeie spanningsvlakke, battery bestuur, termiese beskerming, en opstartvolgorde in 'n baie klein ruimte. 'n PMIC kombineer hierdie funksies in een skyfie, wat help om PCB-grootte te verminder, kragdoeltreffendheid te verbeter, ontwerp te vereenvoudig, en beter betroubaarheid te ondersteun in vergelyking met die gebruik van baie aparte kragkomponente.

2. Hoe verbeter 'n PMIC batterylewe in draagbare elektronika?

'n PMIC verbeter batterylewe deur kragverbruik meer doeltreffend te beheer. Dit kan onnodige kragverbruik verminder, komponente in laagkragsmodusse omskakel, spanning meer akkuraat reguleer, en battery-oplaai veilig bestuur. Dit help toestelle soos slimfone, tablette, en draagbare toerusting om langer op 'n enkele laading te werk.

3. Wat gebeur as 'n PMIC in 'n elektroniese stelsel faal?

Wanneer 'n PMIC faal, mag die stelsel opstartprobleme, onstabiele spanning, oorverhitting, oplaai-faal, lukraak afsluitings, of totale kragverlies ondervind. Aangesien die PMIC verskeie kragbane en beskermingsfunksies beheer, kan 'n beskadigde PMIC die werking van die hele toestel beïnvloed.

4. Hoe help PMIC's om hittegenerasie in elektroniese toestelle te verminder?

PMIC's verbeter kragomsetting doeltreffendheid en verminder onnodige energieverlies tydens spanningregulering. Hoe groter die doeltreffendheid, hoe minder elektriese energie word in hitte omgeskakel, wat help om termiese prestasie in kompakte toestelle soos slimfone, skootrekenaars, en ingeslote stelsels te verbeter.

5. Wat is die verskil tussen 'n PMIC en 'n standaard spanningsreguleerder?

'n Standaard spanningsreguleerder bied hoofsaaklik stabiele spanningsuitset, terwyl 'n PMIC verskeie kragbestuursfunksies in een toestel integreer. 'n PMIC kan DC-DC omsetters, LDO's, battery-oplaai, termiese beskerming, moniteringsirkels, en kommunikasie-koppelvlakke insluit, wat dit meer geskik maak vir komplekse stelsels.

6. Waarom gebruik PMIC's kragvolgorde in elektroniese stelsels?

Verskeie stelselkomponente moet dikwels in 'n spesifieke volgorde aan- en afgeskakel word om onstabielheid of hardeware skade te vermy. PMIC kragvolgorde beheer hierdie opstart- en afskakelproses om te verseker dat verwerkers, geheue, en periferale toestelle veilig en korrek werk.
