FDC1004 Hoë-Resolusie Kapasitiewe Sensing IC Oorsig

Die FDC1004 is 'n kapasitiewe sensing IC wat ontwerp is om baie klein veranderinge in kapasitansie te meet en dit in digitale data om te sit wat 'n mikrobeheerder kan lees. Hierdie artikel verduidelik die FDC1004 se pinuit, werkbeginsel, sleutelspesifikasies, eienskappe, toepassings, vergelyking met ander kapasitiewe sensing ICs, en toepassingskringgedrag.

Katalogus

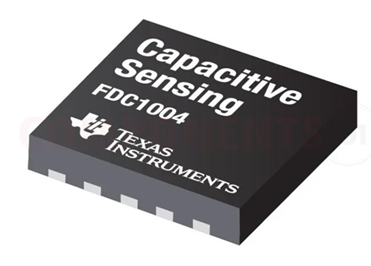

FDC1004 Kapasitiewe Sensing IC Basies

Die FDC1004 is 'n hoë resolusie, 4-kanaal kapasitansie-naar-digitale omskakelaar wat ontwerp is vir kapasitiewe sensing stelsels. Dit meet baie klein kapasitansie veranderinge en omskakel dit in digitale data wat deur 'n mikrobeheerder gelees kan word via 'n I²C-koppelvlak.

Elke kanaal het 'n volle skaal reeks van ±15 pF en kan sensor offset kapasitansie van tot 100 pF hanteer. Hierdie offset kan intern geprogrammeerd of deur 'n eksterne kapasitor verskaf word, wat help om metingensverskeidenheid en stabiliteit te verbeter.

Die FDC1004 sluit ook beskermingsbestuurders in wat help om EMI-interferensie te verminder en die sensing rigting van die kapasitiewe sensor te fokus. Dit maak die stelsel meer betroubaar in rumoerige omgewings.

Dit is beskikbaar in 10-pin WSON en VSSOP pakkette, albei met 'n kompakte 3.0 mm × 3.0 mm liggame grootte. Sy klein voetafdruk ondersteun lae-krag, lae-koste, en ruimtebesparende kapasitiewe sensing ontwerpe.

Alternatiewe & Gelyke Model

IC / Model	Hoof Kenmerk	Kanale	Koppelvlak
MPR121	Kapasitiewe aanraak sensing	12	I²C
CAP1188	Aanrakingsensor beheerder	8	I²C
AT42QT1010	Enkel aanrakings invoersensing	1	Digitale Uitgang
FDC2214	Hoë-resolusie induktiewe/kapasitiewe sensing	4	I²C
AD7746	Presisie kapasitansiemeting	2	I²C
CY8CMBR3116	Kapasitiewe knoppiebeheerder	16	I²C

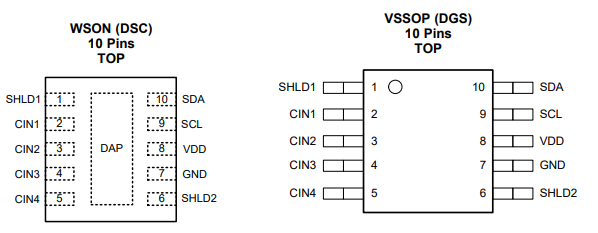

FDC1004 Pinuit en Pin Funksies

Pin	Naam	Tipe	Beskrywing
1	SHLD1	Beskermingsbestuurder Uitset	Aandrywing die beskermingslaag om EMI-ruis te verminder en sensing rigting te verbeter.
2	CIN1	Kapasitiewe Invoer	Kanaal 1 kapasitiewe sensor invoer.
3	CIN2	Kapasitiewe Invoer	Kanaal 2 kapasitiewe sensor invoer.
4	CIN3	Kapasitiewe Invoer	Kanaal 3 kapasitiewe sensor invoer.
5	CIN4	Kapasitiewe Invoer	Kanaal 4 kapasitiewe sensor invoer.
6	SHLD2	Beskermingsbestuurder Uitset	Tweede skild bestuurder-uitgang vir sensor-skilding en ruisvermindering.
7	GND	Aarde	Aarde verbinding vir die IC.
8	VDD	Kragtoevoer	Positiewe krag invoer.
9	SCL	I²C Klok	Serie klok lyn vir I²C kommunikasie.
10	SDA	I²C Data	Serie datalyn vir I²C kommunikasie.

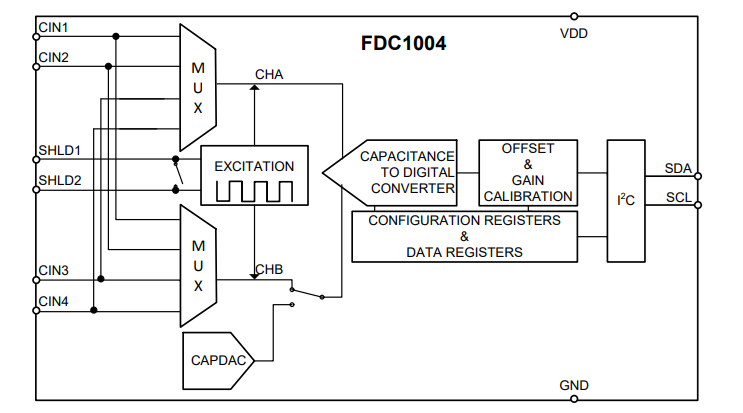

Hoe die FDC1004 Werk in Kapasitiewe Sensing Stelsels

Die FDC1004 werk deur baie klein veranderinge in kapasitansie tussen 'n sensor-elektrode en aarde te meet. Wanneer 'n geleidend voorwerp naby die sensor beweeg, verander die kapasitansiewaarde. Die IC detecteer hierdie verandering en omskakel dit in digitale data wat deur 'n mikrobeheerstelsel via die I²C-koppeling verwerk kan word.

Binne die FDC1004 kies die MUX (multiplexer) een van die vier kapasitiewe invoerkanale (CIN1 tot CIN4). Die geselekteerde sensorsignaal word dan aan die opwekkingskring gekoppel en die kapasitansie-tot-digitale omsetterblok. Die opwekkingsblok genereer die sensingsein wat gebruik word om kapasitansieveranderingen akkuraat te meet.

Die gemete kapasitansie word in digitale waardes omgeskakel deur die interne Kapasitansie-tot-Digitale Omsetter (CDC). Hierdie digitale metings word verwerk deur offset, versterking kalibrasie, en konfigurasie registre voordat dit deur die I²C kommunikasie-interface oorgedra word met behulp van die SDA en SCL panele.

Die IC bevat ook SHLD1 en SHLD2 skild bestuurders, wat help om EMI-ruis te verminder en sensing stabiliteit te verbeter. Boonop kompenseer die interne CAPDAC kring vir sensor offset kapasitansie, wat die FDC1004 in staat stel om akkurate metings te handhaaf selfs met groter sensor-elektrodes of langer sensor trace.

Sleutelspesifikasies van die FDC1004

Spesifikasie	Waarde
Toestel tipe	4-Kanaal Kapasitansie-tot-Digitale Omsetter
Voorsienings spanning (VDD)	3 V tot 3.6 V
Bedryfstelsel Temperatuur	-40°C tot 125°C
Meet Bereik	±15 pF
Maks Invoer Offset Kapasitansie	100 pF
Resolusie	16-bits
Voorsienings Huidige (Aktiewe Modus)	750 µA tipies
Voorsienings Huidige (Standby Modus)	29 µA tipies
Opwekkings Frekwensie	25 kHz
AC Opwekkings Spanning	2.4 Vpp
Gemiddelde DC Spanning	1.2 V
Skild bestuurder Kapasiteit	400 pF
Kommunikasie Koppelvlak	I²C
I²C Klok Frekwensie	10 kHz tot 400 kHz
ESD Beskerming (HBM)	±1000 V
Berging Temperatuur	-65°C tot 150°C
Pakketopsies	WSON-10, VSSOP-10
Pakket Grootte	3.0 mm × 3.0 mm

FDC1004 Kapasitiewe Sensing IC Kenmerke

Hoë Resolusie Kapasitansie Meting

Die FDC1004 ondersteun hoë resolusie kapasitansie meting met 'n invoerbereik van ±15 pF en 'n meetresolusie van 0.5 fF, wat die opsporing van baie klein kapasitansie veranderinge moontlik maak.

Vier-Kanaal Kapasitiewe Sensing

Die IC sluit 4 kapasitiewe invoerkanale in, wat meervoudige sensors toelaat om binne 'n enkele sensing stelsel te werk.

Groot Offset Kapasitansie Ondersteuning

Die FDC1004 kan tot 100 pF maksimum offset kapasitansie hanteer, wat help om groter sensor elektriese geleiers en langer sensor spore te ondersteun.

Programmeerbare Uitset Data Paaie

Die toestel ondersteun programmeerbare monsterings tempos van 100 S/s, 200 S/s, en 400 S/s vir buigsame sensing prestasie.

Lae Krag Verbruik

Die IC werk met lae huidige verbruik, wat ongeveer 750 µA in aktiewe modus en 29 µA in standby modus gebruik.

Skild bestuurder Ondersteuning

Geïntegreerde skild bestuurders ondersteun tot 400 pF skildlas, wat help om EMI-onderbreking te verminder en sensing stabiliteit te verbeter.

I²C Kommunikasie Koppelvlak

Die FDC1004 gebruik 'n standaard I²C-koppelvlak vir kommunikasie met mikrobeheerders en ingebedde stelsels.

Wye Bedryfstemperatuur Bereik

Die toestel ondersteun 'n bedryfstemperatuur bereik van −40°C tot 125°C.

Waar word die FDC1004 Gebruikt?

• Kapasitiewe Aanraak Interfaces – Gebruik om vinger aanraking en naasteheid op aanraak-sensitiewe oppervlaktes te detect.

• Vloeistofvlak Monitering Stelsels – Meet vloeistofvlakke deur nie-metaalhouers sonder direkte kontak.

• Naasteheid Detectie Stelsels – Detecteer nabygeleë geleidend voorwerpe deur kapasitansie veranderinge.

• Geste herkenning toestelle – Volg handbeweging en geste aktiwiteit naby die sensorgebied.

• Industriële Kapasitiewe Sensing Toestelle – Gebruikte in presisie sensing stelsels wat stabiele kapasitans meting vereis.

• Geïntegreerde Sensor Stelsels – Geïntegreer in MCU-gebaseerde sensing en monitering ontwerpe deur die I²C-koppelvlak.

• Omgewingsmonitering Sensore – Ondersteun sensing stelsels wat materiaal of omgewingsveranderinge monitoreer deur kapasitans variasie.

FDC1004 vs Ander Kapasitiewe Sensing ICs

Kenmerk	FDC1004	MPR121	CAP1188	AD7746
Hoof Funksie	Hoë-resolusie kapasitans meting	Kapasitiewe aanrakingsensing	Kapasitiewe aanrakingsensing	Presisie kapasitans meting
Aantal Kanale	4	12	8	2
Koppelvlak	I²C	I²C	I²C	I²C
Meting Resolusie	16-bis / 0.5 fF	Laer aanrakingsvlak resolusie	Aanrakingsvlak sensing	24-bis hoë presisie
Invoertrekke	±15 pF	Aanrakingsdeteksie gefokus	Aanrakingsdeteksie gefokus	±4 pF tipies
Offset Kapasitans Ondersteuning	100 pF	Beperkt	Beperkt	Kleiner in vergelyking met FDC1004
Skild Aanwyser Ondersteuning	Ja	Nee	Nee	Nee
Lae Krag Bedienings	Ja	Ja	Ja	Gematigde
Beste Vir	Presisie kapasitiewe sensing	Aanraakknoop en sleutelborde	Menslike aanrakingsinterfaces	Industriële presisie sensing
Waarheid	Gematigde	Maklik	Maklik	Hoër
Pakket tipe	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Sleutel Voordeel	Hoë sensitiwiteit en skildondersteuning	Meer aanrakingskanale	Eenvoudige aanrakingsimplementering	Baie hoë presisie meting

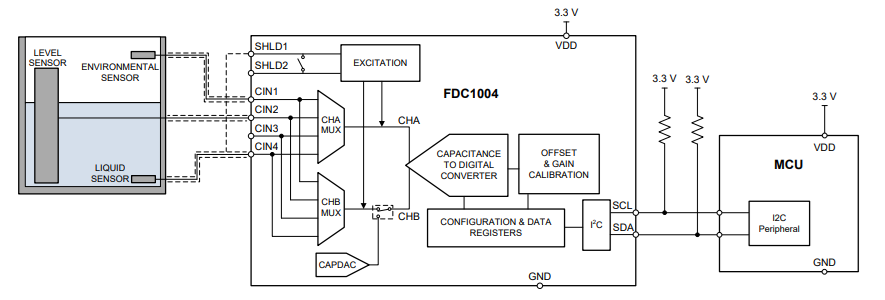

FDC1004 Aansoek Sirkuit

Die aansoek sirkuit toon hoe die FDC1004 optree as 'n kapasitiewe sensing beheerder wat aan eksterne sensore en 'n mikrobeheerder (MCU) gekoppel is. In hierdie ontwerp is die kapasitiewe sensor elektrode gekoppel aan die CIN1–CIN4 invoer kanale. Hierdie sensore ontdek kapasitans veranderinge veroorsaak deur nabye geleidingsmateriaal of vloeistofvlakbeweging.

Binne die IC kies die CHA en CHB multiplexer die aktiewe sensing kanale. Die opwekkingsblok genereer die sensing sein wat gebruik word om die sensor kapasitans te laai en te meet. Die interne Kapasitans-tot-Digitale Ombewerker (CDC) konverteer dan die gemete kapasitans in digitale waardes.

Die CAPDAC blok kompenseer sensor offset kapasitans, wat meting stabiliteit verbeter wanneer groter sensor elektrodes of langer PCB spore gebruik word. Die Offset & Gain Kalibrasie blok verbeter verder akkuraatheid deur metings variasies te korrigeer.

Die SHLD1 en SHLD2 skild drywers help om EMI geraas en ongewenste parasitiese kapasitans te verminder. Dit verbeter sensing rigting en maak die stelsel meer stabiel in raserige omgewings.

Die FDC1004 kommunikeer met die MCU deur die I²C koppelvlak deur die SDA en SCL lyne. Trek-op weerstande gekoppel aan 3.3 V handhaaf stabiele I²C kommunikasie.

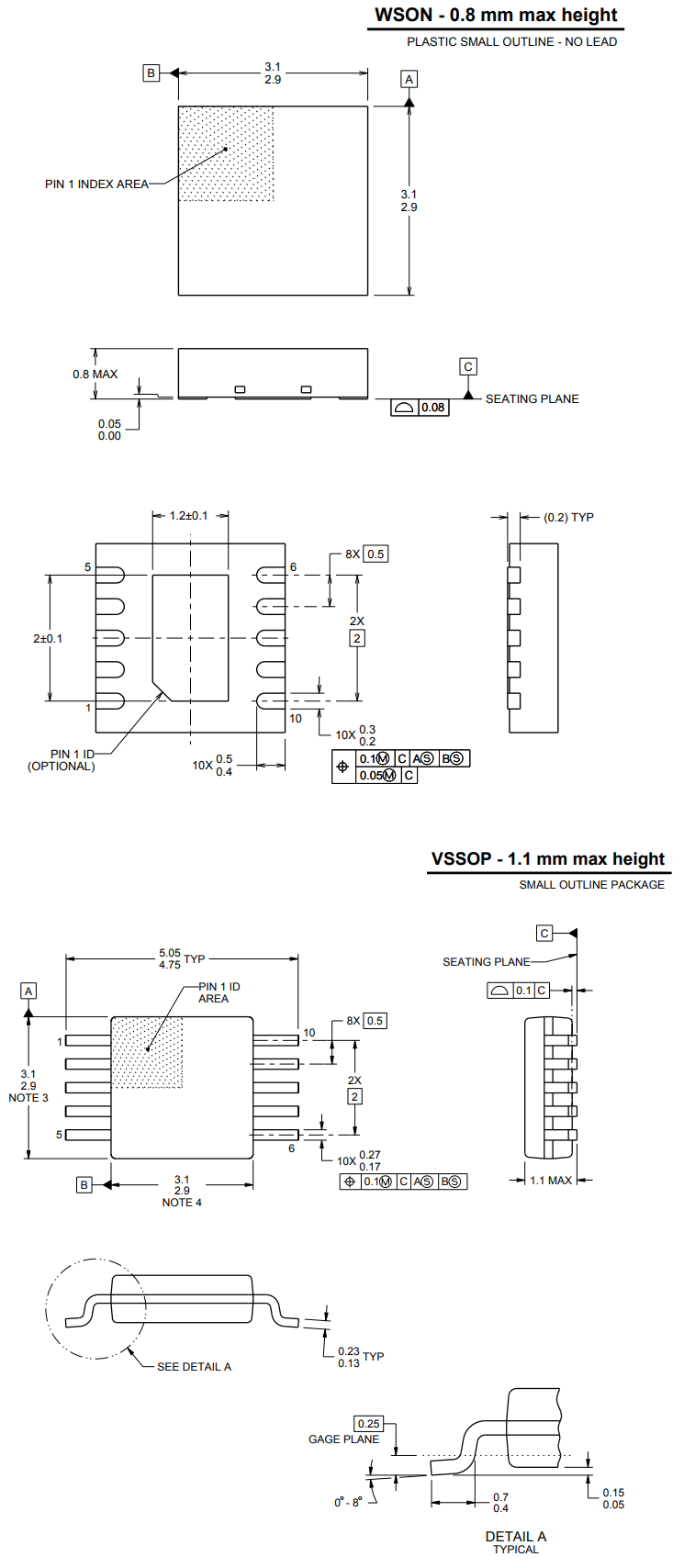

FDC1004 Pakket Inligting

Gevolgtrekking

Die FDC1004 Kapasitiewe Sensing IC is 'n sterk keuse vir ontwerpe wat akkurate en stabiele kapasitans meting benodig. Sy vier sensing kanale, hoë resolusie, offset kompensasie, skild drywers, en I²C koppelvlak maak dit meer gevorderd as eenvoudige aanraak sensor beheerder. Hierdie funksies help om sensing akkuraatheid te verbeter, interferensie te verminder, en kommunikasie met mikrobeheerders te vereenvoudig. Die FDC1004 is die beste geskik vir projekte wat meer as basiese aanrakingsdeteksie benodig. Dit is nuttig wanneer die ontwerp akkurate kapasitans meting, stabiele lesings, verskeie sensor insette, en goeie geraasbeheer vereis.

Va frequently gevraagde vrae [FAQ]

1. Hoe handhaaf die FDC1004 akkurate kapasitans meting in raserige omgewings?

Die FDC1004 sluit geïntegreerde skild drywers (SHLD1 en SHLD2) in wat help om EMI interferensie en parasitiese kapasitans te verminder. Dit verbeter sensing stabiliteit en maak meer akkurate kapasitans meting moontlik selfs wanneer eksterne elektriese geraas teenwoordig is.

2. Waarom ondersteun die FDC1004 tot 100 pF offset kapasitans?

Die groot offset kapasitans ondersteuning laat die IC toe om te werk met groter sensor elektrodes en langer PCB spore. Dit help om stabiele sensing prestasie te handhaaf sonder om meting akkuraatheid te verloor.

3. Wat maak die FDC1004 anders as standaard kapasitiewe aanraakbeheerder IC's?

Anders as basiese raakbeheerders, is die FDC1004 ontwerp vir hoë-resolusie kapasitiemetings. Dit bied 16-bis resolusie, programmeerbare monsternemingstariewe, en presisie-sensingsfunksies wat meer gevorderde sensorsisteme ondersteun.

4. Hoe verbeter die interne CAPDAC sensorprestasie?

Die interne CAPDAC kompenseer vir sensor-offset kapasiteit voordat omskakeling plaasvind. Dit verminder meetfoute en verbeter stabiliteit wanneer groot sensors of lang sensorkonneksies gebruik word.

5. Hoekom is die I²C-koppelvlak belangrik in FDC1004-gebaseerde stelsels?

Die I²C-koppelvlak vereenvoudig kommunikasie tussen die FDC1004 en mikrobeheerders. Dit verminder bedrading kompleksiteit en maak maklike integrasie in ingebedde sensingsisteme moontlik.

6. Hoe beïnvloed programmeerbare uitvoerdata-tariewe die FDC1004 se prestasie?

Die selekteerbare uitvoer tariewe van 100 S/s, 200 S/s, en 400 S/s stel ontwerpers in staat om sensor snelheid, reaksietyd, en kragverbruik in balans te bring, afhangende van stelsels se vereistes.

7. Hoekom is lae kragverbruik belangrik in kapasitive sensingsisteme?

Met 'n aktiewe stroomverbruik van ongeveer 750 µA en standby stroom van ongeveer 29 µA, help die FDC1004 om die algehele stelselkraggebruik te verlaag, wat belangrik is vir kompakte en energie-doeltreffende elektroniese toestelle.
