Begrip van C1815 -transistor: pinouts, stroombaan -simbole, toepassingsstroombane

Die C1815 -transistor, 'n veelsydige en doeltreffende stapelvoedsel in elektroniese stroombane, sal ons fokus.Ons sal die konstruksie, simbole en toepassings daarvan ondersoek en die besonderhede wat dit 'n gewilde keuse maak, ondersoek.

Die C1815, 'n NPN-bipolêre aansluitingstransistor, presteer in klankversterking en hoëfrekwensie-ossillasiekringbane.Die 50V-versamelaar-tot-basis-spanning is geskik vir Sub-50V DC-operasies, en is geskik vir laer spanningstroombane.

Dit spog met 'n versamelstroom van 150 mA en dit is baie goed onder hierdie drempel.Die C1815 se harmonie van kragverspreiding en DC -stroom word dit ideaal vir klank- en seinversterking.

C1815

Die C1815 -transistor dien die dubbele doel om klankseine te versterk en aktiewe vragte tot 150 mA te skakel.Hierdie toestel, vervaardig van Silicon, bevat drie penne en pakke met hoë frekwensie-toepassings, aangedui deur die voorvoegsel "2S".Die negatiewe-positief-negatiewe PIN-rangskikking is doelbewus vir doeltreffende seinroetering en versterking.

Die eerste negatiewe terminale van die transistor is aan die negatiewe kant van die kring, en orkestreer elektronvloei na die positiewe kern.Die tweede negatiewe bestuur elektroniese uitgang.Die leidrade - emitter, basis en versamelaar - is duidelik: die emitter stuur die uitset, die basis regeer toegang en die versamelaar bestuur insette.

Byvoorbeeld, wanneer die C1815 -transistor in 'n klank-/visuele toepassing gebruik word, dryf die emittor die klank-/visuele uitsetsein.Dit word bestuur deur die basis, wat gegrond kan word aan die klank-/visuele sein, en deur die versamelaar aangedryf word, wat 'n 5V -aanbod kan wees.

Die krag wissel van die versamelaar na die emitter kan gewissel word deur die stroom aan die basis van die C1815 -transistor te moduleer.Byvoorbeeld, in digitale stroombane is die transistor aan wanneer dit blootgestel word aan 5 volt en af as dit onder die drempel is.

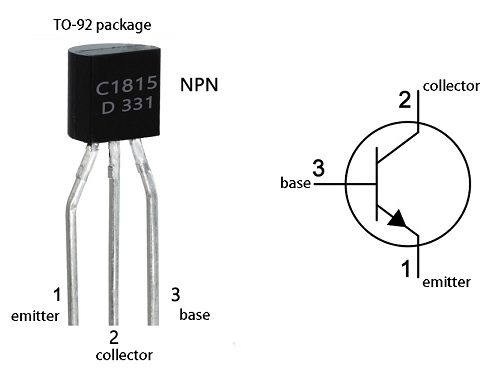

C1815 Triode Pinout

1. Kringsimboolmodeldiagram vir C1815

Kringsimboolmodeldiagram vir C1815

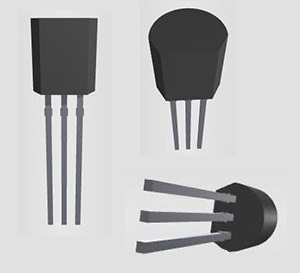

2. 3D -modeltekening van C1815

3D -modeltekening van C1815

• Die C1815 -triode het 'n maksimum tot minimum stroomwins van 25 tot 700HFE, wat 'n belangrike aanduiding is van die winsvermoë.
• Die piekversamelaarstroom van die C1815 -triode is 150mA, wat die maksimum vragstroom is wat vir hierdie triode toegelaat word.
• Die piekbasisstroom van die C1815-triode is 50mA, wat die maksimum voorspanning van die sneller is.
• Die kragverbruik van die C1815 -triode is 400MW, hierdie spesifieke waarde dui op die maksimum kragverbruik van die C1815 -triode.
• Die skakelfrekwensie van die C1815 -triode is 80MHz, wat 'n belangrike faktor is vir die skakelfrekwensie van die C1815 -triode.
• Die maksimum aansluitingstemperatuur van die C1815 -triode is 125 ° C.Die maksimum aansluitingstemperatuur van die C1815 -triode is 125 ° C.

• Pakkettipe: TO-92
• Transistor -tipe: NPN
• Versamelaarstroom (IC): 150 Ma
• Versamelaar-emitter spanning (VCE): 50 V
• Versamelaarbasisspanning (VCB): 60 V
• Emitter-basisspanning (VEBO): 5 V
• Versamelaarverspreiding (PC): 400 MW
• Omskakelingsfrekwensie (FT): 80 MHz
• DC Current Gain (HFE): 70 - 700
• Berging en bedryfstemperatuur: -55 tot +150 ° C

Die C1815 is 'n wyd gebruikte NPN -transistor.Die C1815 kan ook gereeld gebruik word in klankversterkers, klein klankversterkers (wanneer dit gebruik word om klein luidsprekers te bestuur), voorversterkers en voorversterker, en kan ook gebruik word as 'n skakelaar in elektroniese stroombane om vragte tot 150mA te dryf.Byvoorbeeld, om relais, transistors met 'n hoë krag, LED's met 'n lae krag en ander dele van elektroniese stroombane te dryf, en dit kan ook gebruik word om Darlington -pare te maak.

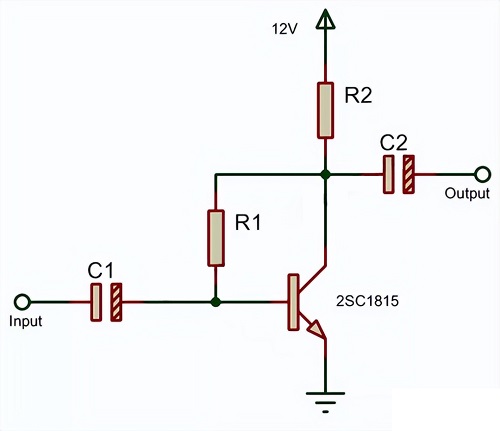

1.c1815 vir voorversterkerbane

Voorversterkingsstroombane is die algemeenste toepassing van die C1815 -transistor.

Soos getoon in die onderstaande figuur, word slegs vier komponente gebruik vir voorversterking.

Die kondensator by die invoer omseil die DC -inhoud van die sein en die weerstand bied 'n goeie pad vir die sein.

Die C1815 -transistor genereer die versterkte sein en vloei deur die uitsetkondensator na die tweede fase.

C1815 vir voorversterkerbane

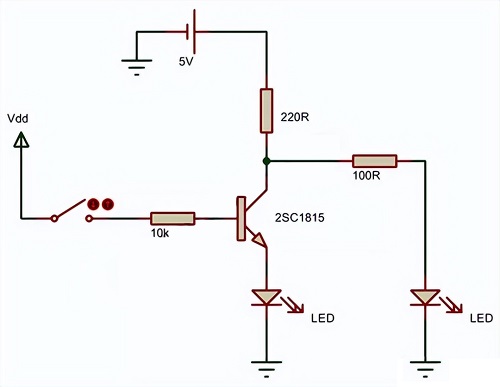

2.c1815 Triode as skakelaar

Die figuur hieronder toon 'n modelkring van 'n C1815 -transistor as skakelaar.

Die kring gebruik twee LED's op die emittor- en versamelaarsterminale van die C1815 -transistor.

As die skakelaar gesluit is, begin die transistor -sneller vanaf die weerstand en dien dit as 'n skakelaar vir die twee LED's.

C1815 -transistors word tipies in hoë frekwensie -stroombane gebruik en die skakelvermoë van die transistor word in hierdie toepassing gebruik.

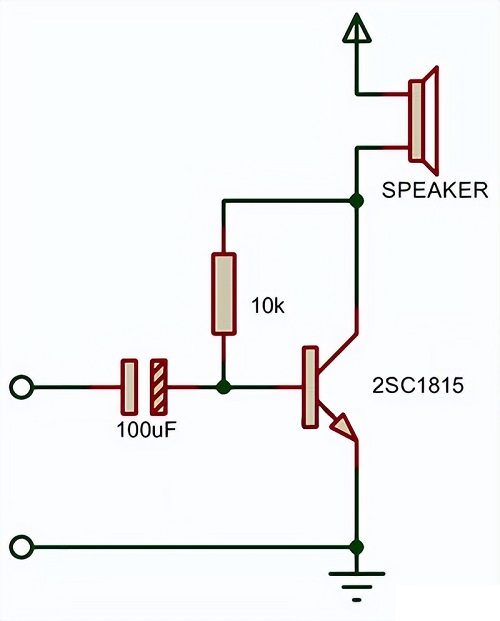

3.c1815 Transistorversterkerstroombaan

Die stroombaan hieronder is 'n eenvoudige versterkerstroombaan met behulp van 'n C1815 -transistor.

Soos hieronder getoon, is dit 'n algemene emitter -konfigurasieversterker asof ons 'n klanksein na die invoer van 'n transistor deurgee

Die C1815 -transistor gee 'n goeie uitset van die versterkte sein en die voorspanning wat op die versterker voorsien word, word op 4VDC beoordeel.

C1815 Transistorversterkerstroombaan

4.c1815 Ander toepassings

• Sensorbane
• Klankvoorversterkers
• Klankversterker stadium
• Skakel las minder as 150 mA
• RF -stroombaan
• Push-Pull Configuration Circuit
• Bestuurderversterker stadium

Dit dek al die inhoud van hierdie artikel.As u enige vrae het, kontak ons gerus.Yic sal dadelik aan u antwoord.
