Gids vir Buck, Boost en Buck-Boost-omsetters

Kragelektroniese omsetters is nuttig in baie elektronika wat ons elke dag gebruik.In hierdie artikel sal ons verduidelik wat Buck, Boost & Buck-Boost Converter doen, hoe dit werk, en waar dit gebruik word.U sal leer hoe elkeen spanning in werklike toestelle bestuur-van skootrekenaars en LED-flitsligte na sonkragstelsels en elektriese motors.

Katalogus

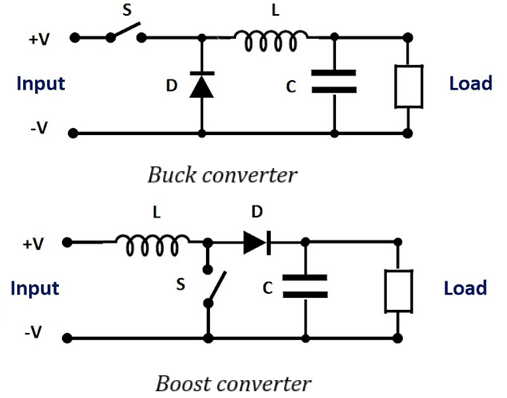

Figuur 1. DC-DC-omsetters

Begrip van Buck Converter

Buck-omskakelaar word ook 'stap-down dc-dc converter' genoem.Dit is 'n tipe skakelkragtoevoer wat ontwerp is om 'n hoër direkte stroom (DC) insetspanning tot 'n laer DC -uitsetspanning te verminder.Buck -omskakelaar word gereeld gebruik in elektroniese stelsels wat stabiele, laer spanningsvlakke benodig wat van 'n hoër spanningsvoorraad afkomstig is.

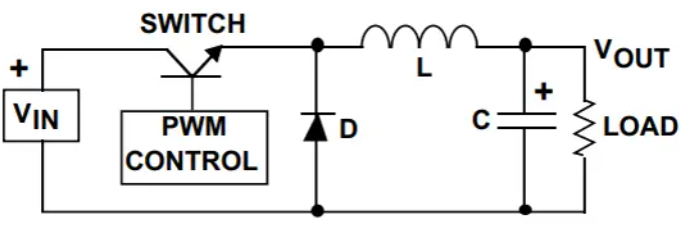

Figuur 2. Buck Converter Circuit Diagram

Die stroombaan van Buck -omskakelaar bevat tipies ten minste twee halfgeleierkomponente - soos 'n transistor en 'n diode, of twee transistors in sinchrone ontwerpe - saam met energie -opbergingselemente soos induktors en kapasitors.Hierdie komponente werk saam om die vloei en regulering van elektriese energie tydens die spanningsomskakelingsproses te beheer.

Om stabiele spanning te handhaaf en elektriese geraas te verminder, word inset- en uitsetfilters dikwels bygevoeg, tipies met behulp van kondenseerders of kombinasies van kapasitors en induktors.Hierdie filters help om konsekwente werkverrigting te verseker in stelsels wat skoon kraglewering vra.

Buck Converter Working Operation

'N Buck -omskakelaar werk deur vinnig 'n transistor aan en uit te skakel om die vloei van elektriese energie vanaf 'n hoër DC -spanningsbron na 'n laer DC -spanninguitset te beheer.Hierdie skakelaksie, gekombineer met energiebergingselemente soos 'n induktor en 'n kondensator, stel die omskakelaar in staat om die spanning doeltreffend te reguleer sonder om oortollige krag as hitte te mors.

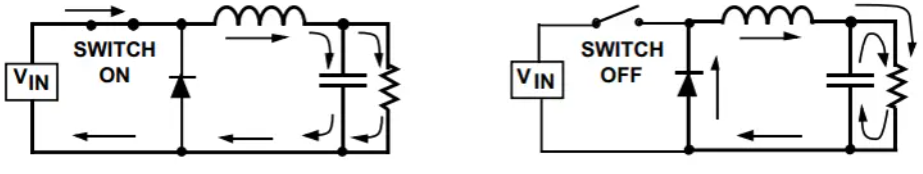

Figuur 3. Buck Converter Working Operation

Die werking van die Buck -omskakelaar, soos geïllustreer in die Figuur 3 -stroomdiagram hierbo, toon hoe die skakelaar, induktor, diode en kondensator saamwerk om 'n stabiele onderste DC -uitsetspanning te reguleer en te lewer.

As die skakelaar aangeskakel is, word die insetspanning direk op die induktor toegepas.Dit veroorsaak dat die induktorstroom geleidelik toeneem en energie in die vorm van 'n magnetiese veld stoor.Terselfdertyd vloei die stroom deur die las en laai die uitsetkondensator.Gedurende hierdie fase is die diode omgekeerde bevooroordeeld en lei dit nie.

Sodra die skakelaar afskakel, kan die stroom deur die induktor nie onmiddellik stop nie.Die induktor stel sy gestoorde energie vry en hou die stroom na die las.Die diode word vorentoe-bevooroordeeld en gelei, waardeur energie kan voortgaan om die las en kondensator te bereik.Dit verseker dat die uitsetspanning stabiel bly, selfs as die skakelaar af is.

Die Buck -omskakelaar wissel voortdurend tussen hierdie twee state.'N Pulwydte-modulasie (PWM) -beheerder bestuur die tydsberekening van die skakelaar, en pas die werksiklus aan om die gewenste uitsetspanning te handhaaf.Die kondensator maak enige spanningsrimpeling glad, wat lei tot 'n bestendige DC -uitset.

Met hierdie beheerde skakel- en energie -oordragproses kan die Buck -omskakelaar die insetspanning doeltreffend verminder, terwyl dit 'n konstante uitset bied wat geskik is vir sensitiewe elektroniese toestelle.

Begrip

Boost Converter, ook bekend as 'n DC-DC-stap-up-omskakelaar of DC Boost Chopper.Dit verhoog 'n laer insetspanning tot 'n hoër uitsetspanning.Word wyd gebruik in stelsels waar die beskikbare spanning vanaf die bron verhoog moet word om aan die vereistes van die las te voldoen.

Die Boost Converter, geklassifiseer onder Switching-Mode Power Supplies (SMPS), word erken vir die vermoë om doeltreffend te lewer.kompakte, en gereguleerde krag.Dit bereik dit deur die stroom van stroom te beheer deur sleutelkomponente wat in 'n strategiese uitleg gerangskik is.Die stroombaan bestaan ​​hoofsaaklik uit twee kern halfgeleiertoestelle - 'n skakeltransistor en 'n diode - saam met 'n induktor wat energie stoor en 'n kondensator wat die uitset stabiliseer.

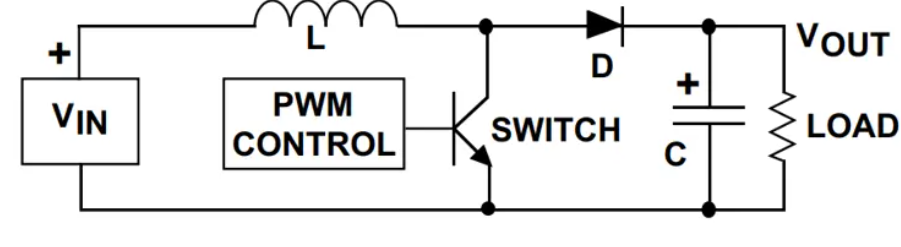

Figuur 4. Boost Converter Circuit Diagram

Die induktor werk deur skielike veranderinge in stroom te weerstaan ​​en energie in die vorm van 'n magnetiese veld te stoor.As die skakelaksie presies beheer word, word die energie wat in die induktor gestoor word, oorgedra en by 'n hoër spanning na die las vrygestel.

Kapasitiewe filters word by beide die inset en uitset van die stroombaan geplaas.Dit help om die spanningsrimpeling te verminder en die uitsetgolfvorm glad te maak, wat 'n meer stabiele en betroubare DC -uitset verseker.In sommige gevalle bevat ontwerpers addisionele induktiewe filter om die spanningsgehalte verder te verbeter en geraas te verminder.

Die Boost Converter Circuit Diagram bied 'n duidelike visuele voorstelling van hoe hierdie komponente gekoppel is en funksioneer binne die Boost Converter.Dit toon die rangskikking van die insetspanningbron (VIN).Induktor (L1).skakelaar (S1).Diode (D1).Uitsetkondensator (C1).en die lasweerstand (RL).Die diagram illustreer ook die huidige paaie tydens verskillende skakeltoestande, wat help om die energievloei -struktuur van die omskakelaar te verstaan.

Boost Converter Working Operation

'N Boost -omskakelaar werk deur die inset GS -spanning te verhoog na 'n hoër uitset GS -spanning deur gekontroleerde energie -oordrag.Soos in die diagram getoon, bevat die stroombaan 'n induktor (L), 'n diode (D), 'n skakelaar (tipies 'n transistor), 'n kondensator (C) en 'n polswydte-modulasie (PWM) beheerder.

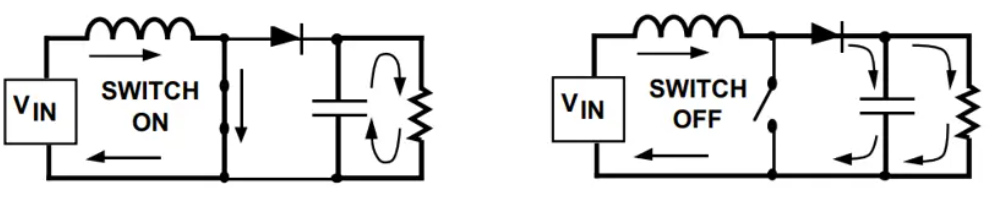

Figuur 5. Boost Converter Working Operation

As die skakelaar aan is, vloei die stroom vanaf die insetspanningbron (VIN) deur die induktor en die geslote skakelaar na die grond.Gedurende hierdie tyd stoor die induktor energie deur 'n magnetiese veld te bou.Die diode is omgekeerd, dus vloei die stroom nie na die uitset nie.Die las ontvang slegs krag vanaf die kondensator, wat effens ontlaai om die uitsetspanning te handhaaf.

As die skakelaar af is, kan die stroom deur die induktor nie onmiddellik stop nie.Die magneetveld val inmekaar, wat veroorsaak dat die spannings van die induktor polariteit omkeer.Hierdie voorwaartse vooroordeel die diode, waardeur die stroom na beide die kondensator en die las kan vloei.Die energie wat in die induktor gestoor is, kombineer met die insetvoorraad, wat die spanning wat aan die uitset gelewer word, verhoog.

Hierdie siklus herhaal vinnig.Tydens bestendige toestand wissel die induktor tussen stoor en vrystelling van energie.Terwyl die skakelaar af is, lewer die induktor krag aan die uitset;As die skakelaar aan is, laai dit weer op.Die kondensator maak die uitsetspanning glad en verseker 'n deurlopende en stabiele toevoer na die las.

Wat is Buck-Boost Converter?

'N Buck-Boost-omskakelaar is 'n veelsydige DC-DC-kragomskakelaar wat ontwerp is om óf op te tree (hupstoot) of 'n insetspanning af te stap om 'n konstante uitsetspanning te handhaaf.Dit maak dit veral nuttig in stelsels waar die insetspanning wissel - soos battery -aangedrewe toestelle of toepassings vir hernubare energie.

Hieronder is die basiese stroombaandiagram van 'n buck-boost-omskakelaar:

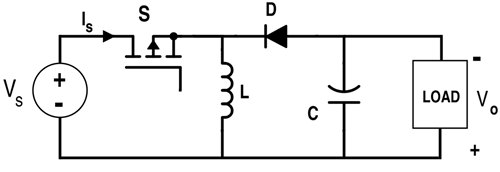

Figuur 6. Buck-Boost Converter Circuit Diagram

In hierdie konfigurasie:

• VS is die insetspanningsbron.

• S is die elektroniese skakelaar (tipies 'n transistor).

• L is die induktor wat gebruik word om energie op te slaan.

• D is die diode wat die stroomvloei rig wanneer die skakelaar af is.

• C is die kondensator wat die uitsetspanning glad maak.

• VO is die gereguleerde uitsetspanning wat by die las gelewer word.

Die Buck-Boost-omskakelaar werk in twee fases.As die skakelaar S gesluit is, vloei stroom deur die induktor L, wat veroorsaak dat dit energie in die vorm van 'n magneetveld stoor.Sodra die skakelaar oopgaan, stel die induktor hierdie gestoorde energie vry, en lei dit deur die diode D na die kondensator C en die las.Hierdie proses help om 'n bestendige uitsetspanning te handhaaf, selfs al wissel die insetspanning.

Wat die Buck-Boost-omskakelaar onderskei van ander omsetters (Buck Converter & Boost Converter), is die unieke vermoë om 'n uitsetspanning te bied wat hoër of laer kan wees as die insetspanning.Hierdie gedrag hang geheel en al van die werksiklus van die skakelaar af.In teenstelling hiermee kan 'n bokomskakelaar slegs die insetspanning verminder.terwyl 'n hupstoot omskakelaar dit slegs kan verhoog.

Buck-Boost-omsetters val oor die algemeen in twee kategorieë.Die omgekeerde bok-boost-omskakelaar lewer 'n uitsetspanning met die teenoorgestelde polariteit aan die inset.Maak dit geskik vir spesifieke negatiewe spanningstoepassings.Aan die ander kant handhaaf die nie-omkerende bok-boost-omskakelaar dieselfde polariteit tussen inset en uitset.Dit gebruik tipies 'n meer ingewikkelde skakelaar om die spanning in albei rigtings te reguleer.

Buck, Boost, & Buck-Boost Converter Applications

Die tabelle hieronder beklemtoon die verskillende DC-DC-omsetters (Buck Converter, Boost Converter, Buck-Boost Converter) Algemene werklike gebruike in verskillende industrieë en toestelle.

Toepassings van Buck Converter (stap-down)

Toepassing	Besonderheid
Mikro -beheerder kragbron	Skakel hoër spanning om na logika-vlak spannings (bv. 5v, 3.3v)
Skootrekenaars en mobiele toestelle	Reguleer spanning vir CPU's, GPU's, & Ram
LED -bestuurders	Lewer konstante stroom vir LED's
Toestelle aangedrewe toestelle	Stap die spanning af vir doeltreffende krag gebruik
Motor elektronika	Skakel 12V na 5V of 3,3V vir sensors en beheerders

Toepassings van Boost Converter (stap-up)

Toepassing	Besonderheid
Flitsligte en kamera -flitse	Verhoog lae batteryspanning tot die hoë helderheid LED's
Solar Chargers	Verhoog die paneelspanning vir battery laai
Elektriese voertuie	Verhoog die batteryspanning tot vereiste vlakke vir motors
Kragbanke	Verhoog batteryspanning tot 5V USB -uitset
Brandstofselstelsels	Skakel lae spanning uit na bruikbare DC vlakke

Toepassings van Buck-Boost-omskakelaar (stap/af)

Toepassing	Besonderheid
Toestelle aangedrewe toestelle	Handhaaf konstante uitset as battery ontlading
Hernubare energiestelsels	Hanteer veranderlike insette vanaf sonkrag/wind bronne
Motorvoertoevoer	Bied stabiele spanning ongeag batteryvlak
Industriële toerusting	Kragtoestelle met breë insetspanning verdraagsaamheid
USB -kragbronne	Omskakel veranderlike batteryspanning na Vaste USB -uitsette

Buck, Boost, & Buck-Boost Converter Voordele

Omskakelaar Tik	Voordele
Buck Converter	- Hoë doeltreffendheid in stap-afspanning aansoeke - Eenvoudige ontwerp met minder komponente - Laer hitteopwekking - Ideaal vir kragregulering in toestelle aangedrewe toestelle
Boost Converter	- Verhoog die spanning vanaf 'n laer inset gelyk - Geskik vir toestelle wat hoër benodig Bedryfspanning - Kompak en koste-effektief - Goed vir toepassings soos LED -bestuurders & draagbare elektronika
Buck-Boost Converter	- Kan spanning op of af stap - Voorsien stabiele uitset wanneer insette Spanning wissel baie - Nuttig in batterystelsels waar Spanning wissel - buigsaam vir 'n wye verskeidenheid krag Voorsieningsaansoeke

Konklusie

Die verskil tussen Buck & Boost -omskakelaar is in die manier waarop hulle die uitsetspanning beheer relatief tot insetspanning.Albei is soorte DC-DC-omsetters, maar dien die teenoorgestelde spanningsreguleringsdoeleindes, afhangende van die kragvereistes van die toepassing.Nou het u geleer hoe Buck, Boost, Buck-Boost-omsetters werk en waarom hulle belangrik is in elektronika.Elkeen speel 'n unieke rol - trapspanning af, op of doen albei - om toestelle glad te laat verloop.Of dit nou 'n klein sensor of 'n volledige elektriese voertuig aanwend, hierdie omskakelaars help om die regte hoeveelheid energie op die regte tyd te lewer.
