Op-AMP-onderskeid en integratorbane verduidelik

Operasionele versterkers (op-AMP's) is nuttige dele wat in analoog elektronika gebruik word.Twee belangrike toepassings van op-AMP's is differensiasie en integrasie-wat gebruik word om tydsveranderende seine intyds te verwerk.Hierdie funksies kom algemeen voor in filters, analoog rekenaars, beheerstelsels en seinverwerkingstroombane.Wil u die basiese beginsels van op-AMP-seinverwerking bemeester?In hierdie gids leer u hoe OP-AMP onderskei- en integrator-stroombane werk, waarom hulle saak maak, en waar hulle gebruik word.Kom ons bespreek die onderskeidings- en integrator -konsepte, verduidelik die wiskunde en lei u deur hul verskillende toepassings.

Katalogus

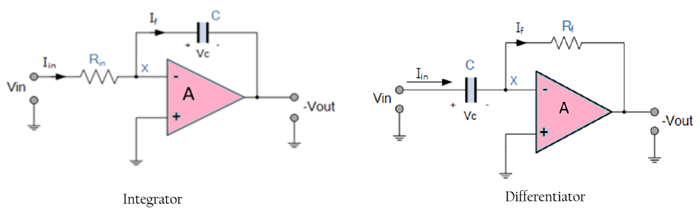

Figuur 1. Op-AMP-integrator- en onderskeidingsstroombane

Wat is 'n op-amp-onderskeid?

'N Op-AMP-onderskeidingsstroombaan genereer 'n uitsetspanning wat direk eweredig is aan die tempo van verandering (afgeleide) van die insetsein.Dit word gereeld gebruik in toepassings wat randopsporing of vinnige seinoorgange benodig.

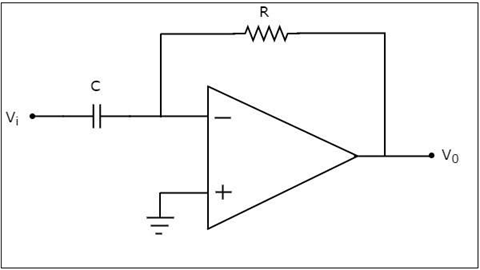

Figuur 2. Op-AMP-onderskeidingsstroombaan

Op-AMP-onderskeidende werkbeginsel

In die onderskeid beweeg die insetspanning VI deur 'n kondensator (c) en word gekoppel aan die opverwante inset van die OP-AMP.'N Weerstand (R) verbind van die uitset na die omkerende inset, en vorm 'n terugvoerlus.Die nie-omkerende terminale is gegrond.

Met behulp van die virtuele kort konsep is die spanning by die omkering inset gelyk aan die spanning by die nie-omkeerterminal (0V).Toepassing van Kirchhoff se huidige wet op die omgekeerde knoop:

$$C\frac{D(0-V_1)}{\mathrm{dt}}+\frac{0-V_0}{R}=0\Rightarrow V_0=-RC\frac{D{V}_1}{\mathrm{dt}}$$

As RC = 1, vereenvoudig die vergelyking:

Die negatiewe teken toon 'n 180 ° -fase-verskuiwing tussen inset en uitset, 'n kenmerk van die omkering van op-AMP-konfigurasies.

Wat is 'n op-amp-integrator?

'N OP-AMP-integrator-stroombaan bied 'n uitsetspanning eweredig aan die integraal van die insetsein mettertyd.Dit word dikwels gebruik in golfvormgenerering, analoog berekening en filter lae-frekwensie-seine.

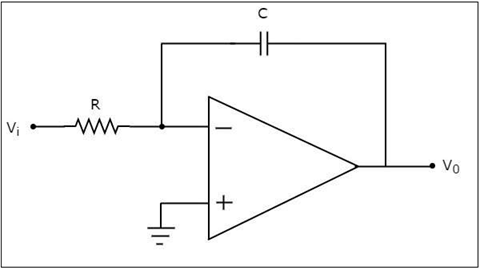

Figuur 3. OP-AMP-integratorstroombaan

Op-AMP-integrator werkbeginsel

Hier word die insetsein VI deur 'n weerstand (R) toegepas op die omkerende inset van die OP-AMP.'N Kondensator (C) word in die terugvoerlus geplaas.Die inset wat nie omkeer nie, is gegrond.

Gebruik die virtuele kort konsep weer en pas nodale analise toe:

$$\frac{0-V_1}{R}+C\frac{D(0-V_0)}{\mathrm{dt}}=0\Rightarrow \frac{D{V}_0}{\mathrm{dt}}=\frac{V_1}{RC}$$

Beide kante integreer:

$$V_0=-\frac{1}{RC}\int \mathrm{Vi}\mathrm{dt}$$

As RC = 1, word die uitset:

$$V_0=-\int \mathrm{Vi}\mathrm{dt}$$

Hierdie uitset verteenwoordig die opgehoopte sein oor tyd met 'n 180 ° -fase -verskuiwing.

Belangrike verskille tussen onderskeid en integrator

Kenmerk	Op-amp Onderskeid	Op-amp Integrator
Uitsetuitdrukking	$$V_0=-RC\frac{D\mathrm{Vi}}{\mathrm{dt}}$$	$$V_0=-\frac{1}{RC}\int \mathrm{Vi}\mathrm{dt}$$
Insetkomponent	Kapasitor	Teenstand
Terugvoerkomponent	Teenstand	Kapasitor
Hooffunksie	Bespeur veranderinge in insette (helling)	Versamel insetsein mettertyd
Uitsetfase	180 ° buite die fase met insette	180 ° buite die fase met insette

Toepassings van OP-AMP-onderskeid en integratorbane

Op-AMP-onderskeid en integrator-stroombane word wyd gebruik in analoog elektronika om seine te vorm, te ontleed en te proses.Hierdie onderskeidings- en integrasie-stroombane verrig intydse wiskundige bewerkings.

Waar op-amp-onderskeiders gebruik word?

Differensiator -stroombane reageer mettertyd op veranderinge in spanning, wat dit ideaal maak vir toepassings wat seinoorgangsopsporing benodig:

• Randopsporing in digitale elektronika - Differensiators identifiseer skerp oorgange in digitale seine, soos stygende en valende rande, wat van deurslaggewende belang is in die aktiewe en tydsberekeningstoepassings.

• Hoogdeurlaatfilters -Dit laat hoëfrekwensie-seine toe, terwyl dit stadiger blokkeer, wat dit effektief maak om DC-offsets of ongewenste lae-frekwensie-geraas te verwyder.

• Bewegings- en vibrasiesensors - Differentiators word in versnellingsmeters en impaksensors gebruik, en dit bespeur skielike veranderinge in beweging of skok.

• Seinverbetering in klank en kommunikasie - Deur vinnige oorgange te beklemtoon, help onderskeiders om hoëfrekwensie-komponente in analoogseine op te klaar.

Waar op-amp-integrators gebruik word?

Integrator-stroombane versamel insetseine mettertyd, wat dit nuttig maak in toepassings wat sein gladheid of langtermynopsporing benodig:

• Laagdeurlaatfilters - Integrators verminder natuurlik hoëfrekwensie-geraas, wat dit ideaal maak vir klankverwerking en analoog data-kondisionering.

• golfvormgenerering - As dit gekombineer word met vierkantige golf -insette, produseer integrators oprit of driehoekige golfvorms wat in ossillators en seinopwekkers gebruik word.

• Analoog rekenaarkunde - Voordat digitale stelsels standaard geword het, was integrators sleutelkomponente in analoog rekenaars wat gebruik is om intydse differensiaalvergelykings op te los.

• PID -beheerstelsels -In industriële outomatisering speel integrators 'n belangrike rol in die proporsionele integrale afgeleide (PID) beheerders deur te help om langtermynfout in terugvoerlusse te verminder.

Konklusie

Op-AMP-onderskeid en integrator-stroombane voer kragtige seintransformasies in analoogstelsels uit.Differensiators beklemtoon skielike veranderinge, terwyl integrators mettertyd glad en spoorseine glad is.Albei is nuttig in filters, beheerstelsels en golfvormopwekkers.Om die beste prestasie te kry, beteken dit egter om faktore soos komponentverdraagsaamheid, geraasgevoeligheid en stabiliteit te oorweeg.Deur die ontwerpwenke wat hier behandel word, toe te pas, kan u stroombane skep wat funksioneel en ook presies en betroubaar is.

Gereeld gevra vrae [FAQ]

1. Wat is die hoofdoel van 'n OP-AMP-onderskeidingsstroombaan?

'N Op-AMP-onderskeid beklemtoon vinnige veranderinge in 'n insetsein deur 'n uitset te lewer wat eweredig is aan die tempo van verandering, of afgeleide, van die sein.

2. Waarom word 'n op-amp-integrator in golfvormgenerering gebruik?

'N Op-AMP-integrator omskep 'n vierkantige golfinvoer in 'n oprit of driehoekgolf, wat dit nuttig maak in ossillators en funksie-kragopwekkers.

3. Hoe kan u geraasprobleme in op-amp onderskei?

U kan hoëfrekwensie-geraas beperk deur 'n klein weerstand in serie met die insetkondensator by te voeg of 'n kondensator oor die terugvoerweerstand te plaas.

4. Kan op-AMP-integrators DC-insetseine hanteer?

Suiwer integrators kan met GS -seine dryf.Om uitsetversadiging te voorkom, voeg 'n weerstand parallel met die terugvoerkondensator by om GS -lekkasie moontlik te maak.

5. Wat gebeur as RC -waardes in hierdie stroombane nie ooreenstem nie?

Verkeerde RC -waardes kan lei tot swak akkuraatheid, stadiger of onstabiele reaksie, en onverwagte seingedrag by beide onderskeiders en integrators.

6. Wat is praktiese gebruike van op-amp-integrators in beheerstelsels?

OP-AMP-integrators word in PID-beheerders gebruik om die fout van die stabiele toestand te verminder deur die foutsein mettertyd te integreer.

7. Watter op-amp is die beste vir onderskeidings- en integrator-stroombane?

Gebruik lae-geraas, hoë-bandwydte op-AMP's soos die TL081, LM741 of LM318 vir stabiele en presiese onderskeid of integratorprestasie.
