Verskillende transistor -toetsmetodes

Of u nou 'n kring regmaak, 'n nuwe projek ontwerp, of net 'n komponent oplos, weet hoe om transistor te toets, is 'n vaardigheid wat u moet oefen.In hierdie gids leer u praktiese, beproefde transistor -toetsmetodes vir BJT's, MOSFET's en Darlington -transistors met behulp van instrumente soos multimeter, transistor -toetsers en kurwe -opspoorders.Met duidelike stappe, kundige wenke en voorbeelde, sal u foute kan diagnoseer, funksionaliteit kan bevestig en duur foute kan vermy.

Katalogus

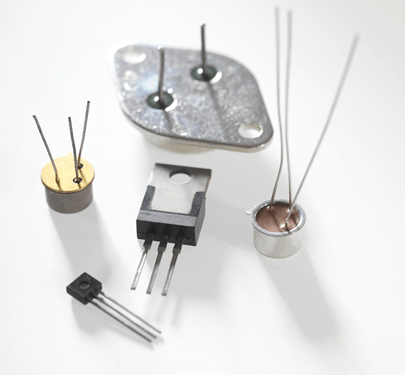

Figuur 1. Tipes transistors

Transistors -oorsig

Transistors werk soos klein skakelaars of versterkers wat die vloei van elektrisiteit in 'n stroombaan beheer.U sal transistors vind in alles, van eenvoudige battery-aangedrewe toestelle tot komplekse rekenaarverwerkers.Daar is drie hooftipes transistors wat u moet weet: Bjt, Mosfet, en Darlington.

BJT's (bipolêre aansluitingstransistors) gebruik stroom om die vloei van 'n groter stroom te beheer.Hulle kom in twee soorte - NPN en PNP - en word dikwels gebruik om seine oor te skakel en te versterk.

MOSFET's (metaal-oksied-halfgeleier veld-effek-transistors) word deur spanning in plaas van stroom beheer.Hulle is vinniger, doeltreffender en beter geskik vir digitale stroombane en kragbeheer.

Darlington -transistors is twee BJT's wat in een pakket aan mekaar gekoppel is om wins te verhoog.Dit maak hulle ideaal vir hoëstroomtoepassings soos dryfmotors of relais.

As u die tipe en rol van 'n transistor verstaan, kan u weet hoe dit in 'n kring optree.Voordat u een gebruik of vervang, is toetsing 'n slim stap om mislukkings te vermy.Die volgende afdelings wys hoe om transistor te toets met behulp van verskillende gereedskap, begin met 'n digitale multimeter.

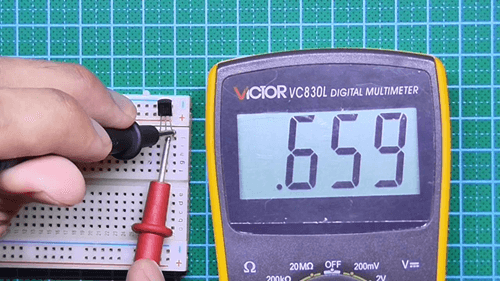

Figuur 2. Transistor -toetsing met behulp van 'n digitale multimeter

Transistor -toetsing met behulp van 'n digitale multimeter

Hoe om 'n BJT -transistor met 'n multimeter te toets?BJT -transistor -toetsing met 'n digitale multimeter is 'n effektiewe manier om te kyk of dit nog funksioneer.Die meeste digitale multimeters bevat 'n diode -modus, wat ideaal is vir die toets van NPN- en PNP -transistors en die identifisering van foutiewe aansluitings.

Om 'n NPN -transistor, begin deur die multimeter in die diode -modus in te stel.Plaas die rooi sonde op die basis van die transistor en die swart sonde op die versamelaar.'N Werkende transistor moet 'n voorwaartse spanningsval tussen 0,6 en 0,7 volt toon.Hou dan die rooi sonde op die basis en skuif die swart sonde na die emitter.U moet 'n soortgelyke lesing sien.Keer nou die sondes in albei posisies om.Die multimeter moet 'OL' (oop lus) vertoon, wat daarop dui dat daar geen omgekeerde geleiding is nie - nog 'n teken van 'n gesonde aansluiting.

Vir a PNP -transistor, is dieselfde stappe van toepassing, maar die sondes word omgekeer.Plaas die swart sonde op die basis en die rooi sonde op die versamelaar en emitter.Albei moet 'n spanningsdaling van ongeveer 0,6 tot 0,7 volt toon.Die omkeer van die leidrade in hierdie toetse moet weer 'n OL -lesing tot gevolg hê.

As al die lesings binne die verwagte reeks is, is die transistor waarskynlik in 'n goeie toestand.Ongewone lesings, soos nul volt of konstante OL, dui dikwels op 'n beskadigde of foutiewe transistor.

In-stroombaanversterkingstoets vir BJT's

U kan 'n BJT -transistor se versterkingsvermoë direk in 'n stroombaan toets met behulp van 'n eenvoudige metode met 'n multimeter en 'n weerstand.Dit is 'n vinnige manier om te kyk of die transistor steeds as 'n versterker werk sonder om dit van die bord af te verwyder.

Stel u analoog multimeter op die R × 100 of R × 1K reeks.Vir 'n NPN -transistor, plaas die rooi sonde op die emitter en die swart sonde op die versamelaar.'N Gesonde transistor moet 'n weerstand van etlike duisend ohm toon.

Koppel nou 'n 100 kΩ weerstand tussen die basis en versamelaar.Meet weer die weerstand.As die waarde aansienlik daal, versterk die transistor behoorlik.As daar min of geen verandering is nie, kan die transistor foutief wees of swak wins hê.

Hierdie metode is vinnig en gebruik vir toetsing in die kring, veral tydens herstelwerk of probleemoplossing.Dit help om te bevestig dat die transistor steeds sy hooffunksie kan verrig.

Gebruik die multimeter in weerstand of diode -modus om die basis-, emitter- en versamelaar te identifiseer.Soek die basis deur twee soortgelyke voorspoedige lesings op te spoor.Vergelyk dan weerstand tussen die ander twee penne.Vir silikon -soorte wys die hoër weerstand gewoonlik op die emitter;Vir Germaniumtipes is dit die laer weerstand.

MOSFET -transistor -toetsmetodes

MOSFET -toetsprosedure sluit in die gebruik van 'n digitale multimeter wat op die diode -modus gestel word.Hierdie metode werk die beste vir basiese tjeks, veral op N-kanaalverbeteringsmodus MOSFET's.Hou in gedagte dat die resultate kan wissel afhangende van die tipe MOSFET-soos N-kanaal-, p-kanaal-, verbetering- of uitputtingstipes.

Om te begin, identifiseer die hek, afvoer en bronnooi.Plaas die Swart ondersoek op die bron & die rooi sonde op die drein.Die multimeter moet geen lees toon nie, wat beteken dat die MOSFET af is.

Nou, kortliks raak die rooi sonde na die hek.Dit laai die hek en moet die MOSFET aanskakel.As u weer tussen die drein en die bron meet, moet die multimeter nou 'n spanningsval of kontinuïteit toon.

Raak die Swart ondersoek na die hek.Dit ontslaan die hek.As u die afvoer-na-bron-pad weer ondersoek, moet dit nou geen geleiding toon nie.

Hierdie eenvoudige metode werk goed vir vinnige toetsing, maar dit is nie altyd betroubaar vir alle MOSFET -soorte nie.Vir akkurate resultate - veral in komplekse stroombane - is dit beter om 'n toegewyde MOSFET -toetser.

Gebruik 'n transistor -toetser

'N Transistor -toetser soos die TC1 of GM328 is 'n vinnige en maklike manier om verskillende soorte transistors na te gaan.Hierdie klein handtoestelle identifiseer outomaties die transistor-tipe, insluitend NPN, PNP, N-kanaal en P-kanaal MOSFET's.

Sodra die transistor gekoppel is, skandeer die toetser dit en wys u sleutelinligting op 'n klein skerm.Dit vertoon die tipe, PIN -uitleg en belangrike waardes soos HFE (DC -wins), drempelspanning en lekkasiestroom.Sommige modelle toon selfs 'n eenvoudige diagram van hoe die transistor intern gekoppel is.

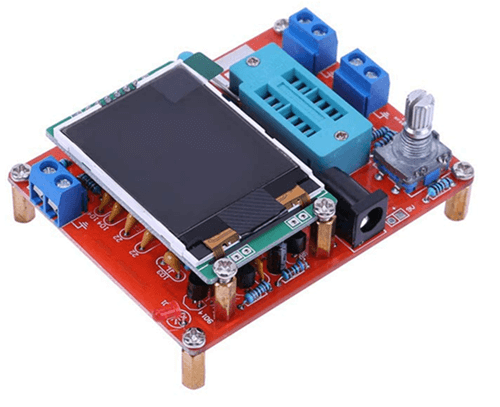

Figuur 3. GM328 Transistor -toetser

Hierdie instrument is baie nuttig as u met onbekende of ongemerkte transistors werk.U hoef nie die penne te raai of datablaaie na te gaan nie.Druk net op 'n knoppie, en binne sekondes gee die toetser u duidelike resultate.

Alhoewel hierdie toetsers miskien nie so presies soos laboratoriumtoerusting is nie, is hulle akkuraat genoeg vir die meeste herstel- en DIY -take.Vir almal wat vinnige, betroubare resultate benodig, is die TC1 of GM328 'n praktiese en tydbesparende oplossing.

Gevorderde transistor -toetsing: kurwe -opsporing

Kurwe -opsporing is 'n gedetailleerde metode wat gebruik word om te toets hoe 'n transistor op verskillende spannings en strome reageer.Dit toon 'n lewendige grafiek van die I-V (huidige spanning) -kurwe van die transistor, wat u help om te sien hoe die toestel intyds optree.Hierdie metode is algemeen in gevorderde laboratoriums en is veral nuttig vir die monitering en vergelyking van transistorprestasie.

'N Kromme -opspoorder pas 'n reeks spannings op die transistor toe en meet die resulterende stroom.Dit teken hierdie gegewens aan om belangrike bedryfsgebiede te openbaar, insluitend die afsny-, aktiewe en versadigingsones.Dit help om te bevestig hoe goed die transistor seine skakel of versterk.

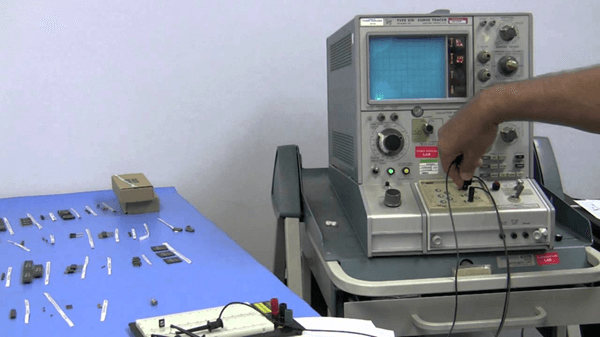

Figuur 4. Transistor -toetsing met behulp van kromme

Kromme -opsporing beklemtoon ook probleme wat basiese toetsing kan mis.Dit kan lekkasiestroom, ontslagprobleme of termiese onstabiliteit openbaar.Dit is veral nuttig om foute in die vroeë stadium, soos lekkasie of termiese onstabiliteit, te sien wat eenvoudiger metodes kan mis.

Alhoewel dit gespesialiseerde instrumente soos 'n halfgeleierkurwe -opspoorder of 'n ossilloskoop met kurwe -opsporing benodig, is die resultate akkuraat en maklik om te interpreteer.As u aan kringontwerp, toetsing of kwaliteitskontrole werk, bied kurwe -opsporing dieper insig in die werklike prestasie van 'n transistor.

Darlington Transistor -toetsing

Darlington Transistors kombineer twee of meer transistors in een pakket om hoë huidige wins te lewer.Hul versamelaars is intern verbind, en die emitters word in reekse gekoppel.As gevolg van hierdie struktuur, verskil Darlington Transistor -toets effens van die toets van standaard BJT's.

Toets standaard Darlington Transistors

Stel u multimeter op die R × 1KΩ of R × 10KΩ -reeks.Begin deur die weerstand tussen die basis en versamelaar te meet.In voorwaartse rigting moet 'n goeie transistor 3–10 kΩ lees.Die omgekeerde lesing moet oneindig wees.

Meet dan tussen die basis en emitter.Aangesien hierdie pad twee aansluitings bevat, moet die voorwaartse weerstand ongeveer 2-3 keer hoër wees as die basis-tot-versamelwaarde.Weereens, die omgekeerde weerstand moet oneindig wees.Toets dan tussen die versamelaar en emitter.Beide voorwaartse en omgekeerde weerstand moet baie hoog of oneindig wees.As enige rigting baie lae weerstand of nul toon, kan die transistor gekort word.Oneindige lesings in albei rigtings kan 'n oop stroombaan beteken.

Wenk: Plaas die swart lood op die basis vir NPN -soorte.Vir PNP, plaas die swart lood op die versamelaar.

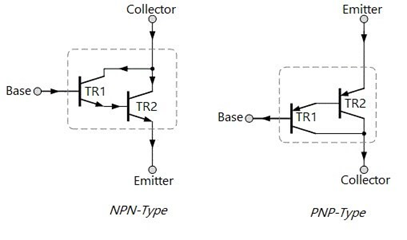

Figuur 5. Konfigurasie van die basiese Darlington -transistor

Toetsing van hoë krag Darlington Transistors

Darlingtons met 'n hoë krag bevat dikwels interne diodes en weerstande, wat metings kan beïnvloed.Gebruik hierdie toetse om hul toestand na te gaan.

Basis aan versamelaar: Plaas die swart lood op die basis (NPN) met die multimeter op R × 1KΩ of R × 10KΩ en toets die versamelaar.Voorwaartse weerstand moet 1-10 kΩ wees, en omgekeerde moet oneindig wees.As albei baie laag of albei oneindig is, word die transistor waarskynlik beskadig.

Basis tot emitter: Skakel oor na R × 100Ω.Meet tussen basis en emitter.'N Goeie transistor sal 'n paar honderd tot 'n paar duisend ohm vertoon.'N Lees van 0 of oneindig dui op 'n fout.

Versamelaar tot emitter: Toets tussen versamelaar en emitter terug op R × 1KΩ of R × 10KΩ.Normale voorwaartse weerstand moet ongeveer 5-15 kΩ wees, en omgekeerde weerstand moet oneindig wees.Lae of geen weerstand beteken 'n kort;Oneindig in albei rigtings kan 'n oop beteken.

Wenk: Plaas die swart lood op die emitter en rooi vir NPN.Vir PNP, keer die leidrade om.

Algemene foute in transistors

Transistors kan misluk as gevolg van hitte, oorstroom, veroudering of verkeerde stroombaan.As u die algemeenste soorte mislukking ken, kan u probleme in elektronika vinnig vind en oplos.

Kortsluiting tussen terminale

'N Algemene fout is 'n kort tussen die versamelaar en emitter.Dit laat die transistor optree asof dit altyd aan is, wat te veel stroom laat vloei.Dit lei dikwels tot oorverhitting en skade aan die nabygeleë komponente.

Oop kring of gebreekte kruising

'N Oop aansluiting verhoed dat stroom deur die transistor vloei.Dit gebeur gewoonlik as gevolg van oorspanning of termiese skade.In die toetsing verskyn dit as oneindige weerstand in albei rigtings.

Lekkasie stroom

Soms vloei klein strome deur 'n transistor, selfs as dit af is.Hierdie lekkasie is 'n teken van interne afbreek, wat dikwels veroorsaak word deur veroudering of hitte.Dit kan nie totale mislukking veroorsaak nie, maar dit kan die kringprestasie beïnvloed.

Verlies aan wins (lae HFE)

'N Werkende transistor met lae HFE sal seine nie goed versterk nie.Dit kan lei tot 'n swak of onstabiele werking, selfs al toets die basiese aansluitings goed.

Termiese weghol

Sonder goeie verkoeling kan kragtransistors termiese weghol ly - waar hitte weerstand verlaag, wat meer stroom moontlik maak, wat meer hitte skep.Hierdie siklus kan die transistor vinnig vernietig.

Basis-emitter-aansluiting mislukking

As die basis-emitter-aansluiting gekort of oop is, kan die transistor nie oorskakel of versterk nie.Dit verskyn as nul of oneindige weerstand op daardie pad.

Deur hierdie foute vroeg op te spoor, help dit om groter probleme te vermy.Betroubare toetsing en bewustheid van hierdie tekens is die sleutel tot die hou van stroombane.

Wenke vir transistor -toetsing

Om akkurate resultate te kry by die toetsing van transistors, is meer as net 'n multimeter.Hierdie wenke help u om foute te vermy, komponente te beskerm en u toets akkuraatheid te verbeter.

• Ontkoppel voordat u dit toets - Verwyder die transistor altyd uit die kring, indien moontlik.In-stroomtoetsing kan vals lesings lewer as gevolg van omliggende komponente.

• Gebruik ESD -voorsorgmaatreëls - Transistors - veral MOSFET's - kan deur statiese elektrisiteit beskadig word.Hanteer dit altyd op 'n anti-statiese mat en dra 'n gegrondde polsband om hekonderbrekings te voorkom.

• Etiketleidings sodra dit geïdentifiseer is -Nadat u die terminale (basis, emitter, versamelaar of hek, afvoer, bron) bevestig het, merk dit met 'n fynpuntmerker of band om vermengings tydens installasie of verdere toetsing te vermy.

• Hou datablaaie handig - datablaaie verskaf kritieke inligting soos drempelspanning, maksimum stroom en HFE -waardes.Vergelyk u metings altyd met hierdie verwysings vir akkuraatheid.

• Vermy oorbelasting met analoogmeters - Analoogtoetsers kan 'n hoë toetsstroom lewer.Maak seker dat die transistor dit kan hanteer, veral as dit 'n lae-krag of seintransistor is.

• Verifieer met meer as een toets - Kombineer diode -kontroles, kry metings of gebruik 'n toetser om die resultate te bevestig.Sommige foute verskyn slegs onder sekere omstandighede.

Konklusie

Transistor -toetsing hoef nie ingewikkeld te wees nie.Met die regte gereedskap en duidelike metodes, kan u vinnig kyk of 'n transistor werk, algemene foute opspoor en die werkverrigting daarvan in of buite 'n kring verifieer.Of u nou 'n multimeter, 'n toegewyde toetser of kurwe -opsporingstoerusting gebruik, elke metode help u om u komponent beter te verstaan ​​en slimmer herstel- of ontwerpbesluite te neem.Hou aan om te oefen, bly veilig met ESD -beskerming, en kyk altyd na die datablad - omdat selfversekerde toetsing lei tot betroubare elektronika.
